Автокран КС-45717А-1Р Ивановец. Руководство - часть 76





20-18

2

4

6

8

10

12

18

20

2

4

6

8

10

12

14

16

18

20

22

24

26

28

0

Вылет, м

Высота подъема, м

L=30,7 м

L=29 м

L=21 м

L=17 м

L=13 м

L= 9,9 м

L=39,7м

(стрела 30,7 м

с гуськом длиной 9 м)

Угол наклона гуська 0

о

Угол наклона гуська 30

о

30

32

34

36

38

40

L= 11 м

L=15 м

L=19 м

L=23 м

22

24

26

28

32

30

L=27 м

L=25 м

14

16

L=30,7 м

L=29 м

L=21 м

L=17 м

L=13 м

L= 9,9 м

Угол наклона гуська 0

о

Угол наклона гуська 30

о

L= 11 м

L=15 м

L=19 м

L=23 м

L=27 м

L=25 м

L – длина стрелы

Рисунок Б.1 - Высотные характеристики





20-19

Приложение В

(справочное)

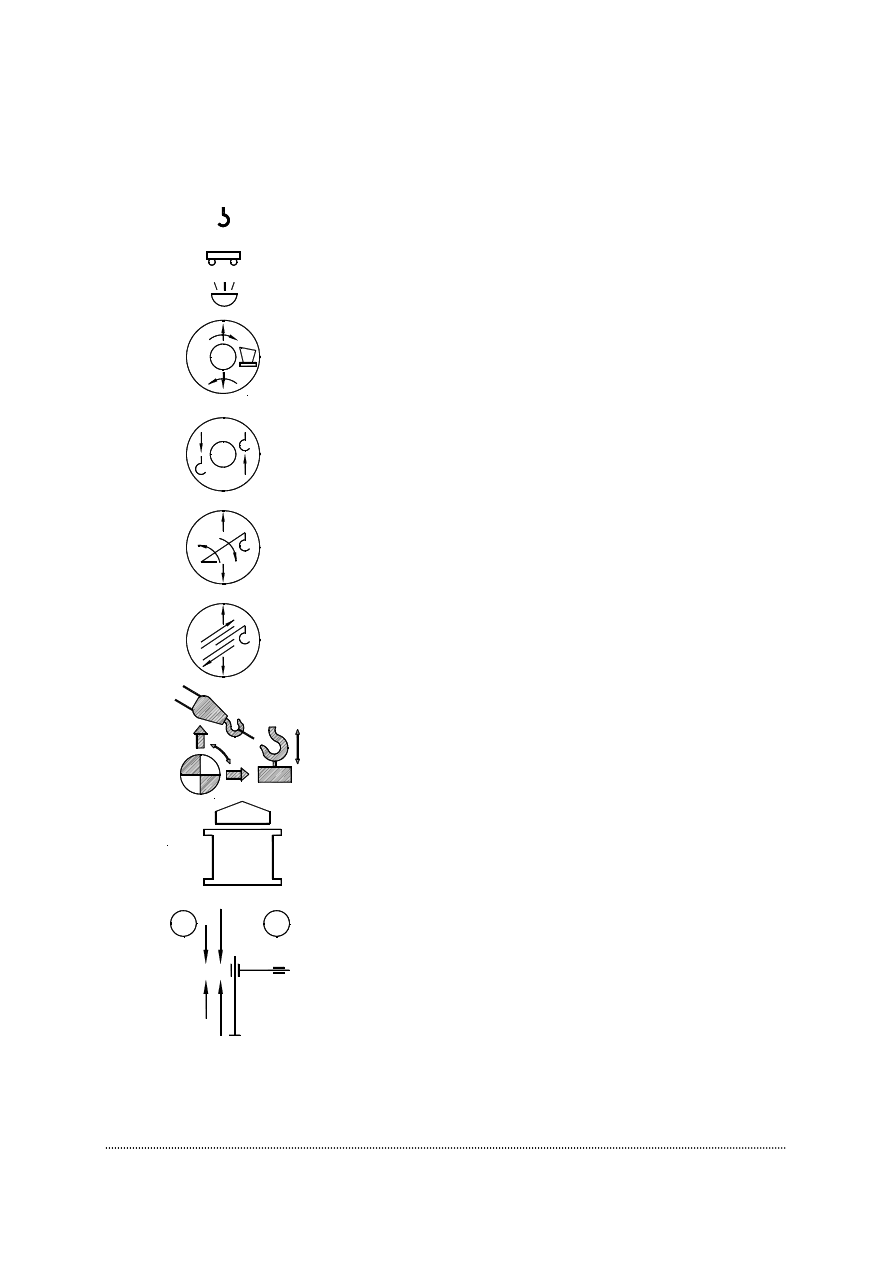

Символические знаки, применяемые на кране





Поворот платформы и включение звукового сигнала



Подъем (опускание) груза и включение увеличенной
скорости лебедки



Подъем (опускание) стрелы



Выдвижение (втягивание) секций стрелы



Схема расположения выносных опор на кране



Выдвижение (втягивание) первой и второй гидроопор и
направление движения рычагов управления



Затяжка крюка в транспортное положение



Работа приборов на крановой установке



Работа приборов на шасси



1

1

2

2

4

3

Включение габаритного фонаря на оголовке стрелы







20-20





3

4

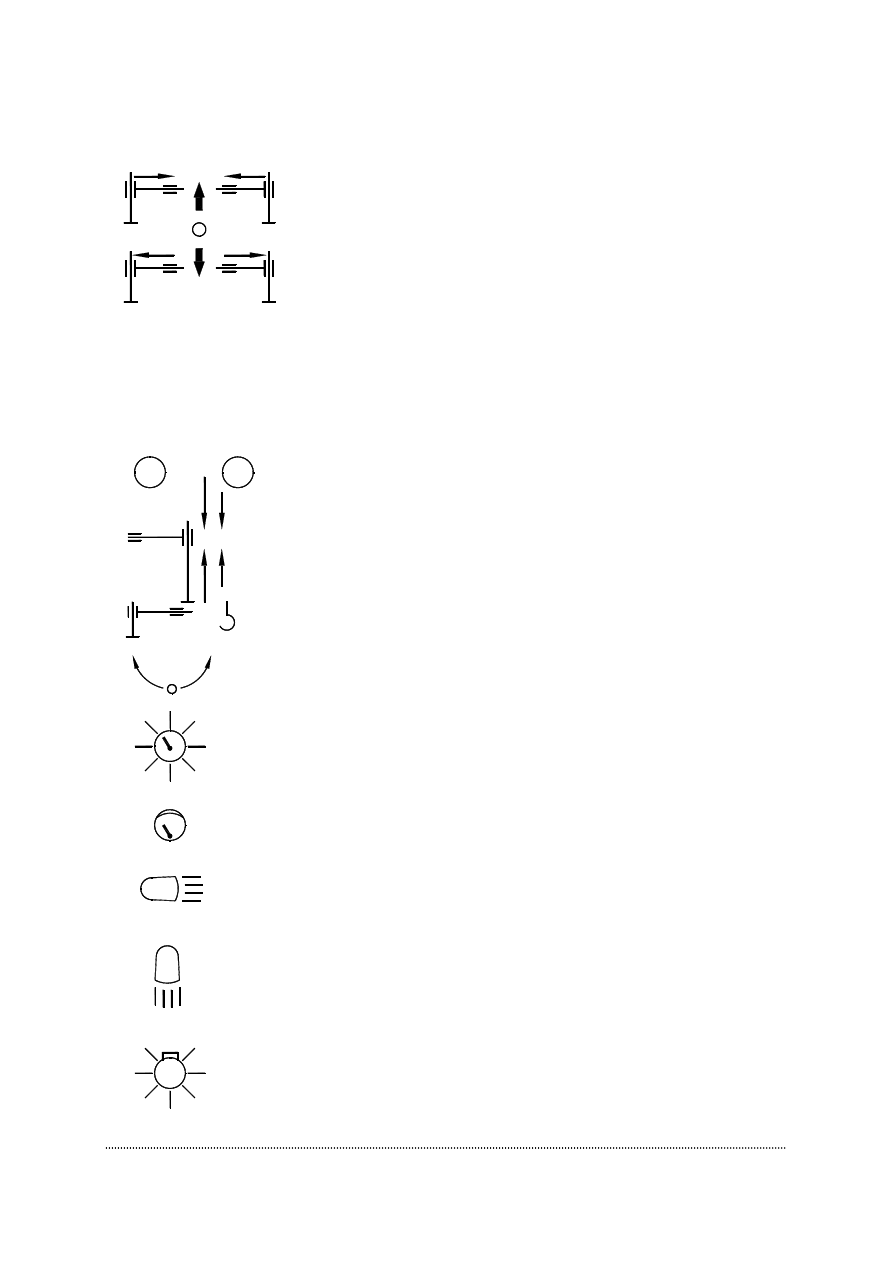

Втягивание выносных опор



Выдвижение выносных опор



Выдвижение (втягивание) третьей и четвертой гидроопор
и направление движения рычагов управления



Подача рабочей жидкости на механизмы поворотной
платформы или опорной рамы



Подсветка приборов

Фара освещения площадки

Фара освещения крюка

Светильник освещения кабины



Приборы





20-21

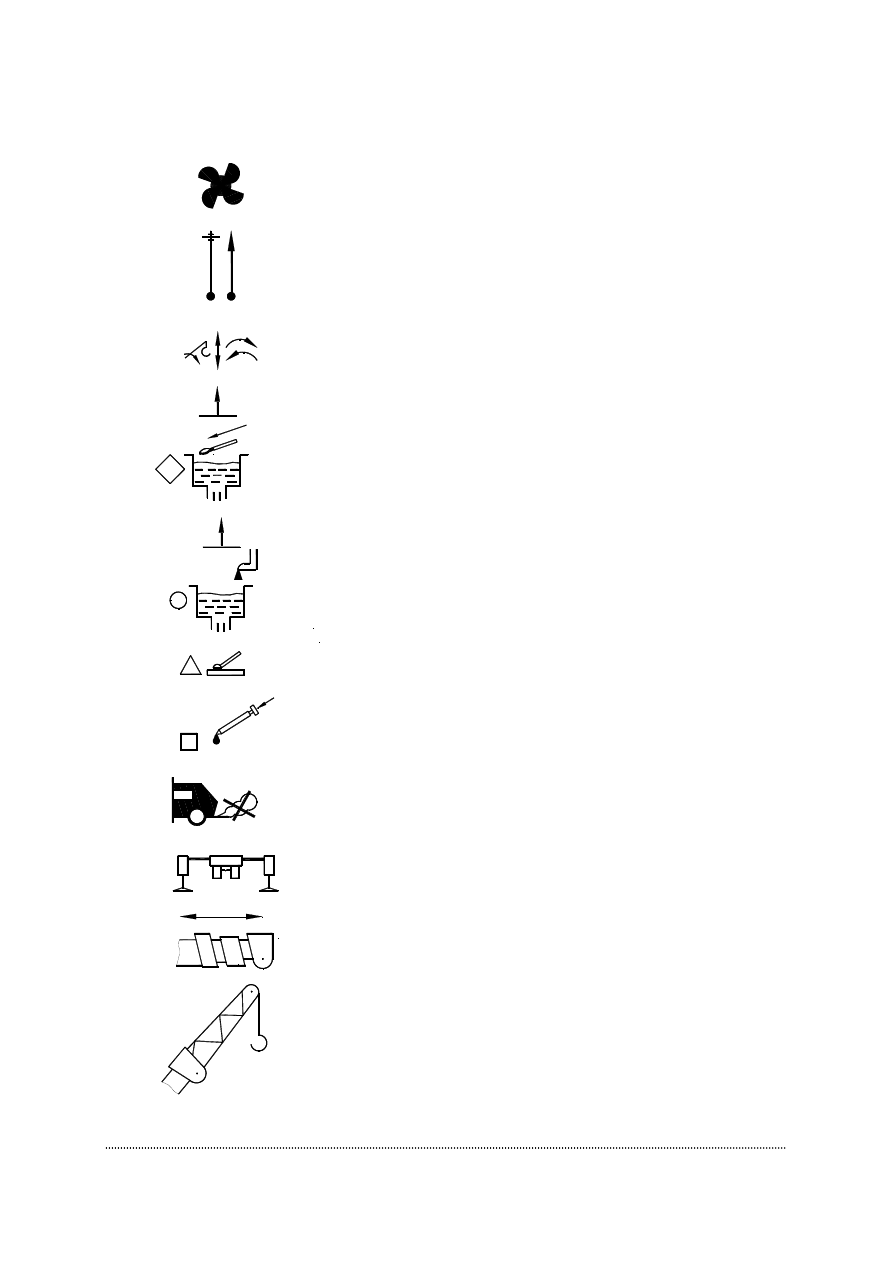

Вентилятор

Отопительная установка

Блокировка рабочих операций

Смазка набивкой

Заливка жидкости в емкость

Нанесение смазки на поверхность

Смазка шприцем

Останов двигателя шасси

Работа крана на выносных опорах

Выдвижение (втягивание) секции стрелы



Работа крана с гуськом
