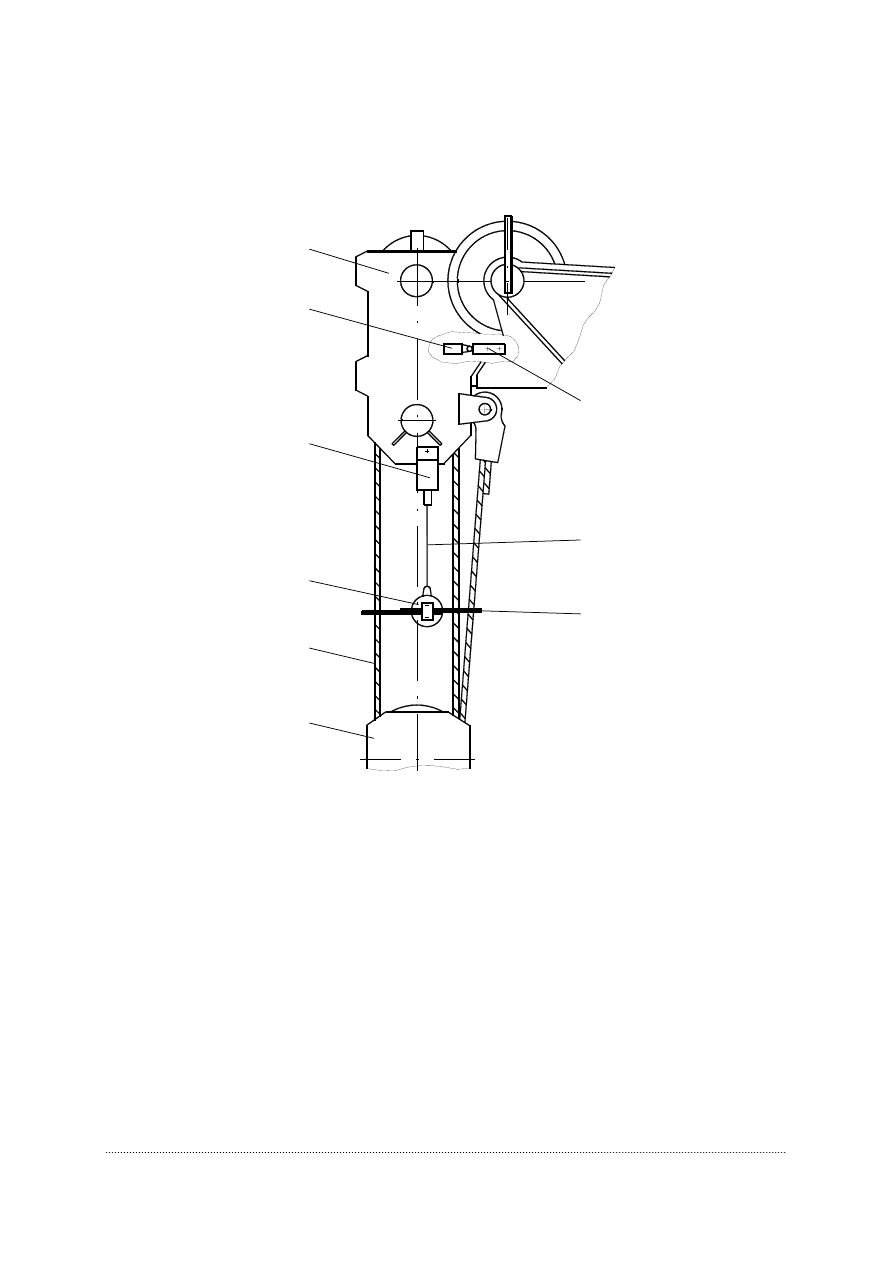

Рисунок 5.7 – Ограничитель высоты подъема при работе стрелой

1 –
2 –
3 –
4 –
5 –
6 –
7 –
8 –
9 –



основная крюковая обойма;
груз;
ограничитель механизма подъема груза;
выключатель блокировки последовательности втягивания секций стрелы;
упор;
тросик;
скобы;
грузовой канат;
оголовок стрелы

8

9

 5-16



















































5

6

7

2

3

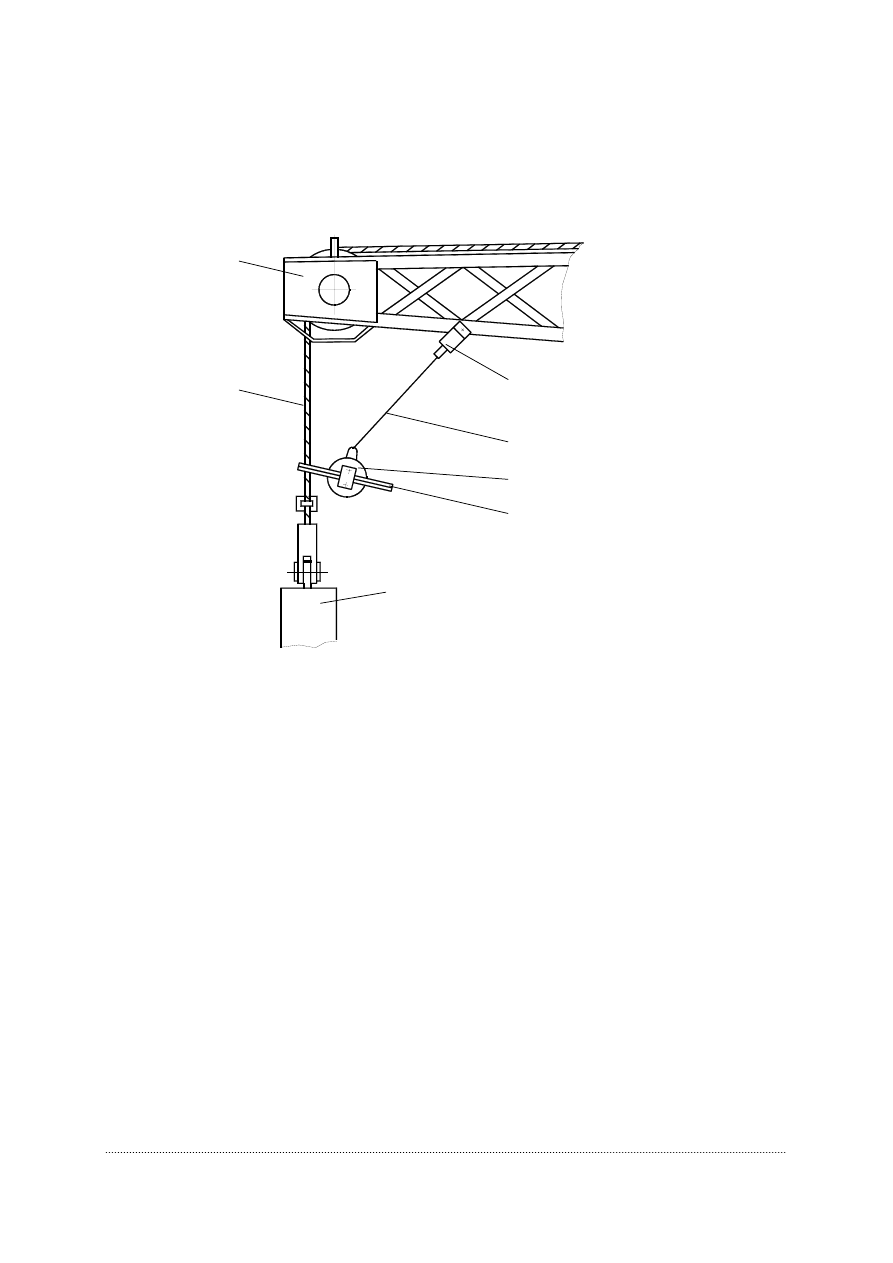

Рисунок 5.8 – Ограничитель высоты подъема при работе гуськом

1 –
2 –
3 –
4 –
5 –
6 –
7 –



оголовок гуська;
груз;
ограничитель механизма подъема груза;
грузовой канат;
вспомогательная крюковая обойма;
тросик;
скобы


1

4



6-1

6 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ,

ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

6.1 Контрольно–измерительные приборы

На  кране  установлены  контрольно-измерительные  приборы,  обеспечивающие

крановщика необходимой информацией для правильной эксплуатации крана.

Контрольно-измерительные приборы размещены:
-  в кабине водителя шасси;
-  в кабине крановщика;
-  на задней поперечной балке опорной рамы.
Назначение  установленных  в  кабине  водителя  шасси  контрольно-

измерительных  приборов  подробно  описано  в  эксплуатационной  документации  на
шасси, входящей в состав комплекта эксплуатационной документации, поставляемой с
краном.

В

кабине

крановщика

размещены

щиток

приборов,

ограничитель

грузоподъемности и указатель угла наклона крана.

 На  задней  поперечной  балке  опорной  рамы  крана,  около  рукояток  управления

выносными опорами, установлен указатель угла наклона.

6.1.1 Указатели угла наклона крана

На  кране  в  качестве  указателей  угла  наклона  крана  установлены  креномеры

жидкостного типа.

Один  креномер  размещен  на  неповоротной  части  крана – на  задней  балке

опорной  рамы  около  рукояток  установки  крана  на  выносные  опоры.  Назначение
данного  креномера – возможность  контроля  величины  угла  наклона  крана  при
установке крана на выносные опоры.

Другой креномер находится на поворотной части крана - в кабине крановщика.

Функции  данного  креномера – возможность  контролировать  угол  наклона  крана  во
время работы.

Принцип  действия  креномеров  основан  на  свойстве  воздушного  шарика

сохранять  крайнее  верхнее  положение  в  жидкости,  заключенной  в  круглой  ампуле  со
сферической внутренней поверхностью.

На  стекло  креномера  нанесены  окружности.  При  наклоне  крана  в  любую

сторону  на  один  градус  центр  воздушного  шарика  совпадает  с  контуром
наименьшей  по  величине  окружности.  При  отклонении  крана  на  два  градуса
воздушный шарик совпадает с контуром второй от центра окружности.





6-2



6.1.2 Регистратор параметров

В  установленный  на  кране  ограничитель  грузоподъемности  встроен  модуль

«регистратор  параметров»,  который  обеспечивает  регистрацию  (запись),  а  также
первичную  обработку  и  хранение  оперативной  и  долговременной  информации  о
параметрах работы крана (в том числе о степени нагрузки крана и интенсивности его
эксплуатации) в течение всего срока службы прибора.

Порядок работы с регистратором, методика и режимы считывания информации

из  него  и  параметры  обработки  информации  на  компьютере  подробно  описаны  в
эксплуатационной  документации  на  ограничитель  грузоподъемности,  входящей  в
состав комплекта эксплуатационной документации, поставляемой с краном.

6.1.3 Счетчик времени наработки

Счетчик  времени  наработки  предназначен  для  определения  времени  наработки

крана, определения времени проведения очередного технического обслуживания (ТО)
и остаточного ресурса крана.

Также,  как  и  регистратор  параметров,  счетчик  времени  наработки  встроен  в

ограничитель грузоподъемности.

Порядок  получения  информации  по  времени  наработки  крана  указан  в

эксплуатационной  документации  на  установленный  на  кране  ограничитель
грузоподъемности,  входящей  в  состав  комплекта  эксплуатационной  документации,
поставляемой с краном.

6.2 Инструмент и принадлежности
К  крану  прикладывается  комплект  запасных  частей,  инструмента  и

принадлежностей  в  соответствии  с  ведомостью  ЗИП  (упаковочный  лист),  входящей  в
комплект документации, поставляемой с краном.

При  поставке  крана  с  предприятия-изготовителя  ЗИП  крана  размещается  в

кабине водителя и в металлическом ящике на опорной раме.
