Автокран КС-45717А-1Р Ивановец. Руководство - часть 29

 4-33

3

6

2

4, 7

5

1

1, 4 –

2 –
3 –
5 –
6 –
7 –

кольцо уплотнительное;
уплотнение поршневое;
кольцо опорное;
манжета;
грязесъемник;
кольцо защитное

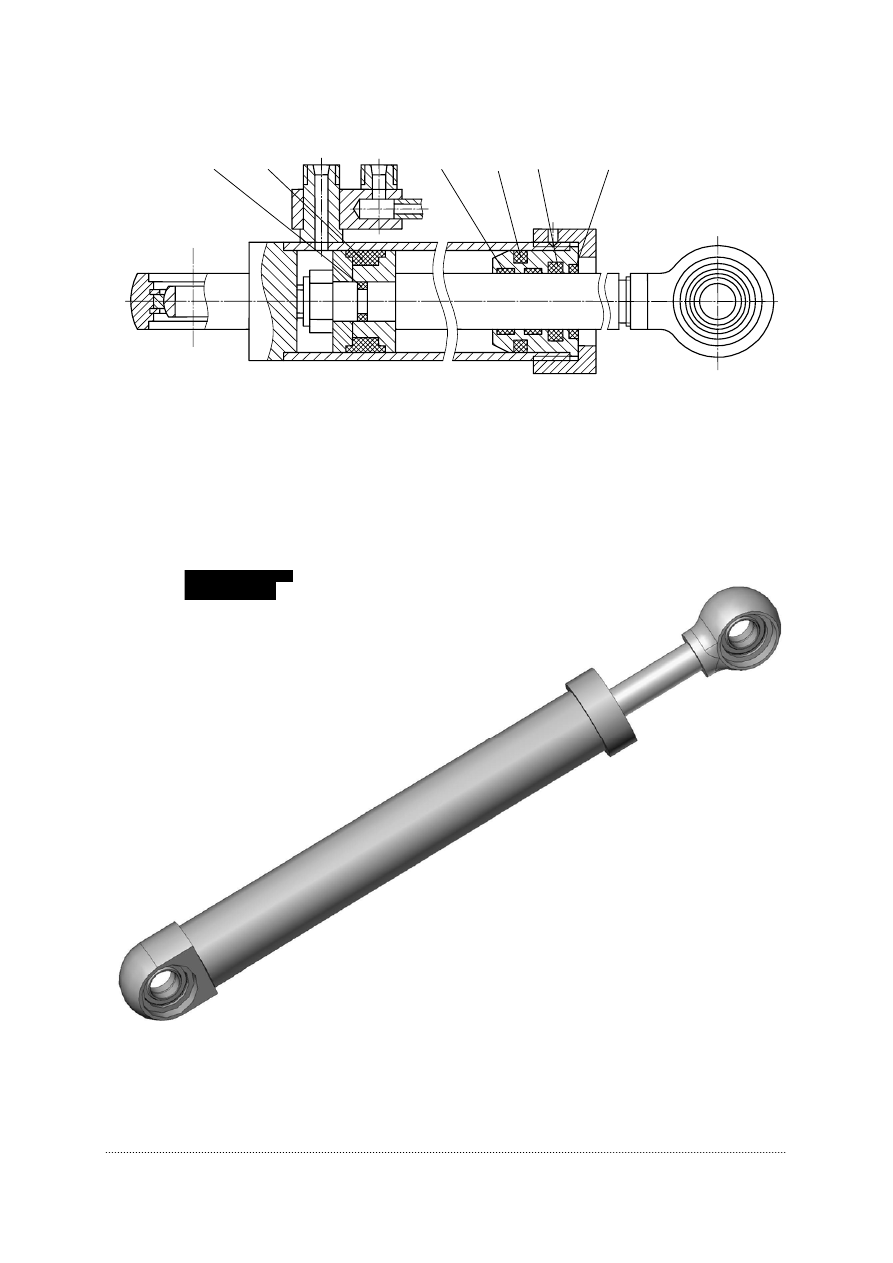

Рисунок 4.14 – Гидроцилиндр изменения угла наклона кабины

Обозначение на принципиальной

гидравлической схеме

А –

Б –

подвод к поршневой полости;
подвод к штоковой полости

А

Б

 4-34



4.14 Гидроцилиндр изменения угла наклона кабины

Гидроцилиндр  изменения  угла  наклона  кабины  крановщика,  обозначенный  на

гидравлической  принципиальной  схеме  Ц14 (рисунок 4.1), служит  для  подъема  или
опускания передней части кабины крановщика. Устройство гидроцилиндра показано на
рисунке 4.14.

Техническая характеристика

Диаметр поршня, мм...............................................................................50
Диаметр штока, мм..................................................................................30
Ход поршня, мм.......................................................................................320
Давление номинальное, МПа (кгс/см

2

) .................................................16 (157)

4.15 Размыкатель тормоза механизма подъема

Размыкатель  тормоза  механизма  подъема  (грузовой  лебедки)  служит  для

размыкания тормоза лебедки при работе крана.

Техническая характеристика

Диаметр плунжера, мм............................................................................ 20
Ход плунжера, мм ................................................................................... 25

Устройство размыкателя тормоза лебедки показано на рисунке 4.15.
Размыкатель

тормоза

представляет

собой

гидравлический

цилиндр

одностороннего  действия  с  возвратом  в  исходное  положение  при  помощи
пружины 5.

4.16 Размыкатель тормоза механизма поворота

Размыкатель  тормоза  механизма  поворота  служит  для  размыкания  тормоза

механизма поворота при работе крана.

Техническая характеристика

Диаметр плунжера, мм............................................................................ 25
Ход плунжера, мм ..................................................................................... 4

Устройство размыкателя тормоза механизма поворота показано на рисунке 4.16.
Размыкатель

тормоза

представляет

собой

гидравлический

цилиндр

одностороннего действия с возвратом в исходное положение при помощи пружины 28.

4.17 Блок гидроклапанов механизма поворота

Блок  гидроклапанов,  обозначенный  на  гидравлической  принципиальной  схеме

БК (рисунок 4.1), предназначен для предохранения механизма поворота от перегрузок
при его разгоне и торможении, а также для управления тормозом механизма поворота.

Техническая характеристика

Условный проход, мм ......................................................................... 16
Диапазон давления настройки, МПа (кгс/см

2

) .................................. 1-32 (9,81-314)

Номинальный расход, л/мин .............................................................. 120

 4-35



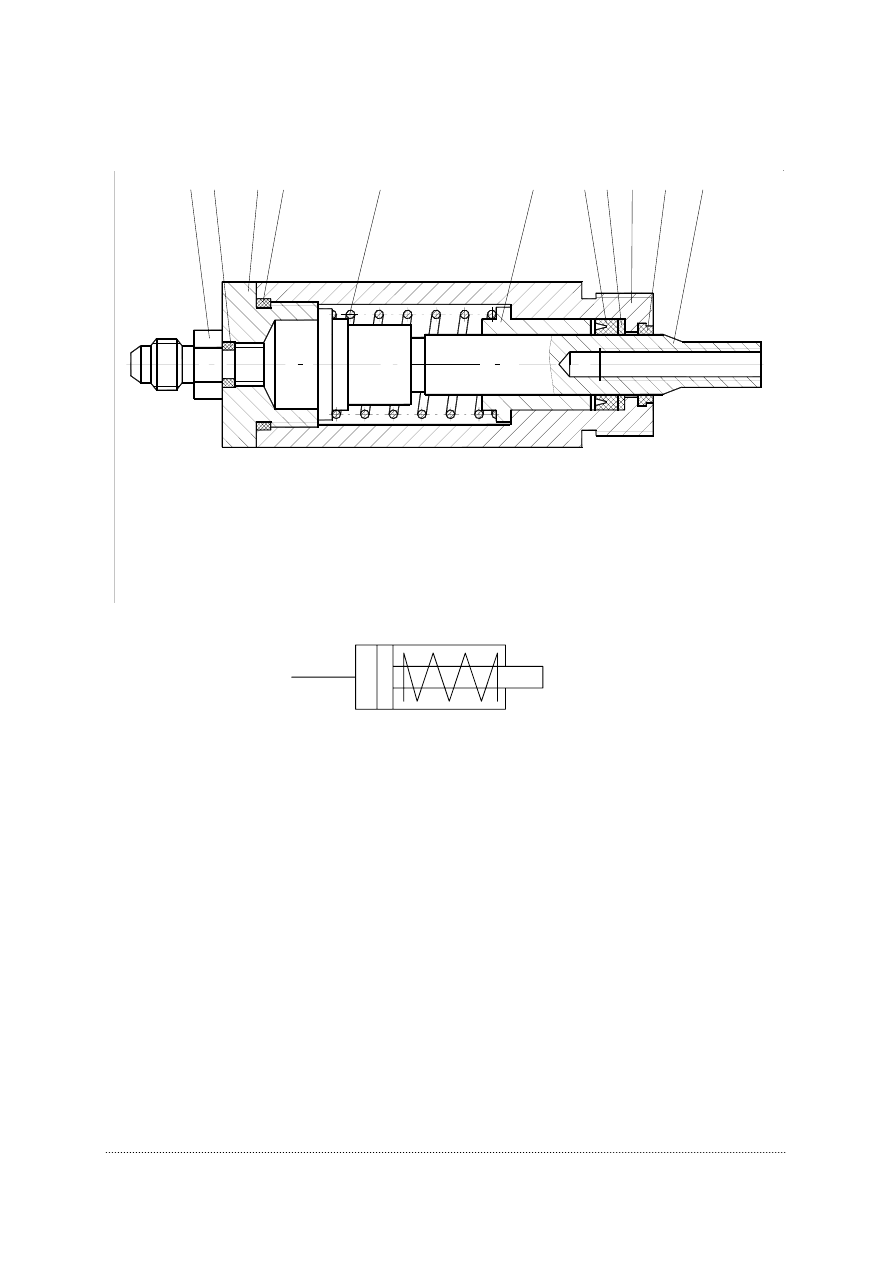

Рисунок 4.15 – Размыкатель тормоза лебедки

1 –

2, 4 –

3 –
5 –
6 –
7 –
8 –
9 –

10 –
11 –

А –

штуцер;
кольца уплотнительные;
крышка;
пружина;
втулка;
манжета;
кольцо;
корпус;
грязесъемник;
плунжер

к гидрораспределителю

Обозначение на принципиальной

гидравлической схеме

А

2

1

3 4

5

6

7 8

9

10  11

 4-36

1

2

3

4

5

6 7

4

5

6

7

3

2

1

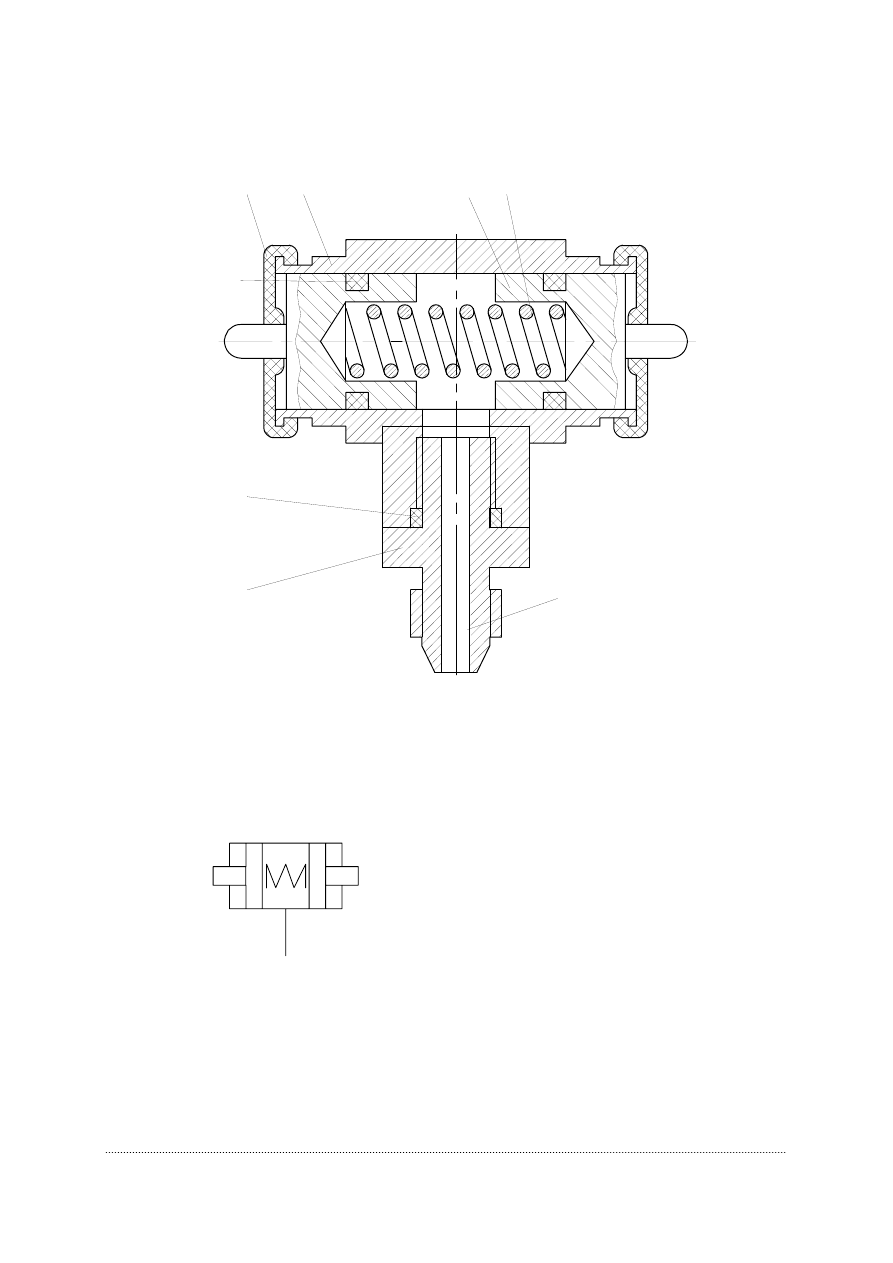

Рисунок 4.16 – Размыкатель тормоза механизма поворота

1 –

2, 3 –

4 –
5 –
6 –
7 –

А –

штуцер;
кольца уплотнительные;
уплотнение;
корпус;
плунжер;
пружина

к гидрораспределителю

Обозначение на принципиальной

гидравлической схеме

А

А
