 4-21



В  напорных  секциях  гидрораспределителя  установлены  предохранительные

клапаны, ограничивающие максимальное рабочее давление в контурах механизмов.

При  нейтральной  позиции  золотника  рабочая  жидкость  от  насоса  через

открытый сливной канал, направляется в гидробак.

При  включении  какого-либо  золотника  в  одну  из  рабочих  позиций  переливной

канал  перекрывается  и  рабочая  жидкость  от  насоса  нагнетается  в  соответствующий
рабочий отвод, а противоположный рабочий отвод сообщается со сливным каналом.

Возврат  золотника  в  нейтральном  положение  происходит  автоматически  под

действием пружины после снятия управляющего воздействия с хвостовика золотника.

4.8 Гидрораспределитель c электрогидравлическим управлением

Гидрораспределитель

двухпозиционный

 c

электрогидравлическим

управлением,  обозначенный  на  гидравлической  принципиальной  схеме  Р2
(рисунок 4.1) применен  на  кране  для  управления  гидроцилиндрами  механизма
выдвижения  секций  стрелы  и  состоит  из  основного  гидрораспределителя  и
вспомогательного с электрическим управлением.

Техническая характеристика

Давление номинальное, МПа (кгс/см

2

) .................................................25 (245)

Условный проход, мм .............................................................................16
Ток электромагнита.................................................................................постоянный
Напряжение, В .........................................................................................24


В исходном положении напорный канал Р (рисунок 4.7) соединен с каналом А

(работает  гидроцилиндр  Ц9).  При  выполнении  операции  выдвижения  (втягивания)
секций стрелы в канал Х подается управляющее давление. При подаче напряжения на
электромагнит  вспомогательного  гидрораспределителя  он  переключается  во  второе
положение.  При  этом  управляющее  давление  перемещает  основной  гидрораспреде-
литель  во  второе  положение.  При  этом  положении  напорный  канал  Р  соединен  с
каналом В (работает гидроцилиндр Ц10).

4.9 Гидрораспределитель с электрическим управлением

Гидрораспределитель  с  электрическим  управлением,  обозначенный  на

гидравлической  принципиальной  схеме  Р5 (рисунок 4.1) служит  для  управления
изменением  угла  наклона  блока  цилиндров  регулируемого  гидромотора  и  установлен
на поворотной платформе под барабаном лебедки.

Техническая характеристика

Условный проход, мм ........................................................................ 6
Давление на входе, МПа (кгс/см

2

):

- номинальное ................................................................................ 25 (245)
- максимальное .............................................................................. 32 (314)

Расход рабочей жидкости, номинальный, л/мин ............................ 16
Номинальное напряжение электромагнита, В ............................... 24
Номинальный ток электромагнита, А ............................................. 1



 4-22

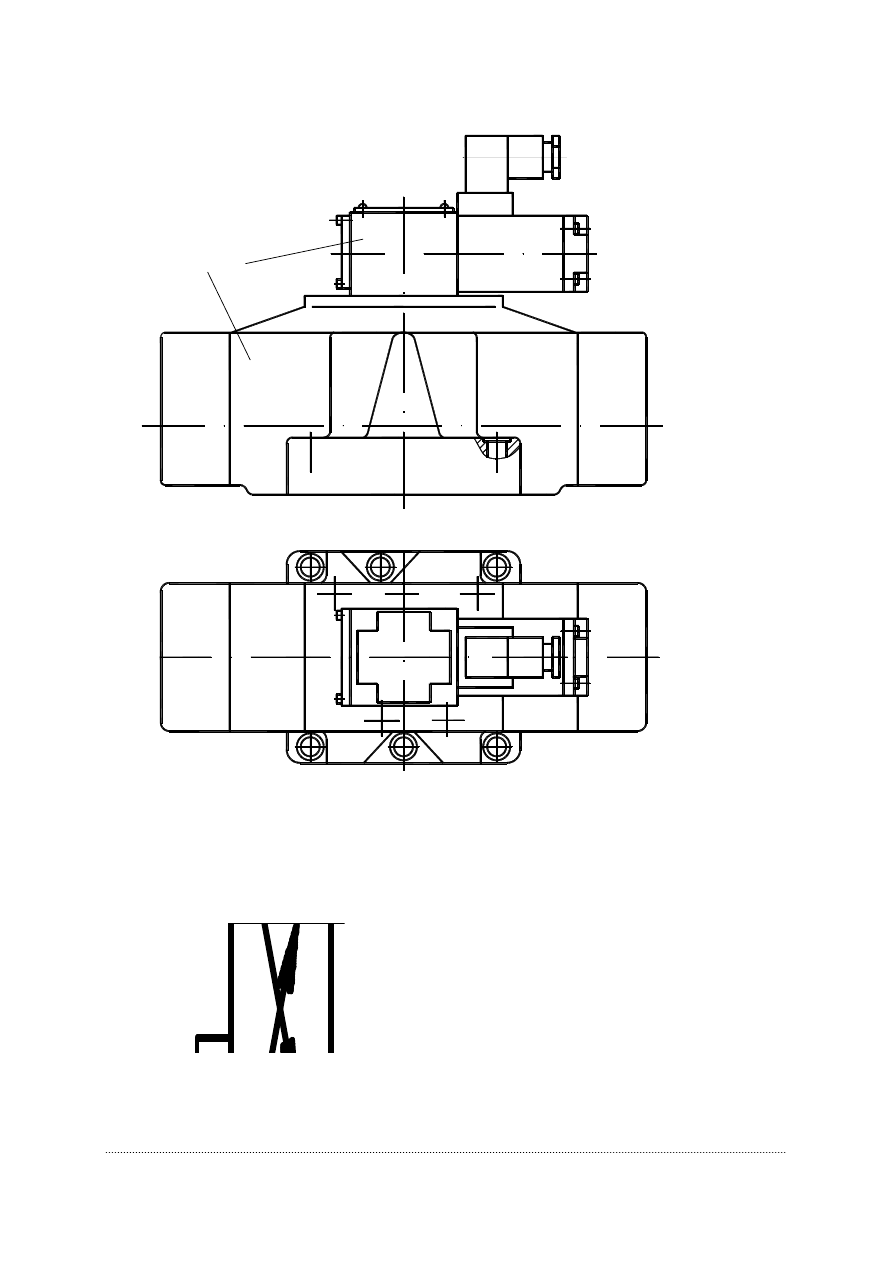

Рисунок 4.7 – Гидрораспределитель с электрогидравлическим

управлением

Обозначение на принципиальной

гидравлической схеме

1 –
2 –

 гидрораспределитель основной;
 гидрораспределитель вспомогательный

А

Т

Р

Y

Р –

А, В –

Х –
Y –

Т –

 подвод;
 к гидроцилиндрам телескопирования;
управление;
дренаж;
слив

А

Т

Р

Y

В

2

1

В

Х

Х

 4-23





1 2

3

4

5

6

7

8

10

11

12

13

14

17

16

15

9

Т Б

P

Б

Б - Б

A

Т  P

A

18

II

I

1 ,8 –

2 –
3 –
4 –
5 –

6, 10 –

7 –
9 –

11, 18 –
12, 14 –

13 –
15 –
16 –
17 –

винты;
фланец;
корпус;
плунжер;
гильза;
втулки;
пружина;
шайба;
крышки;
кольца уплотнительные;
кольцо;
угольник;
разъем штепсельный;
сердечник

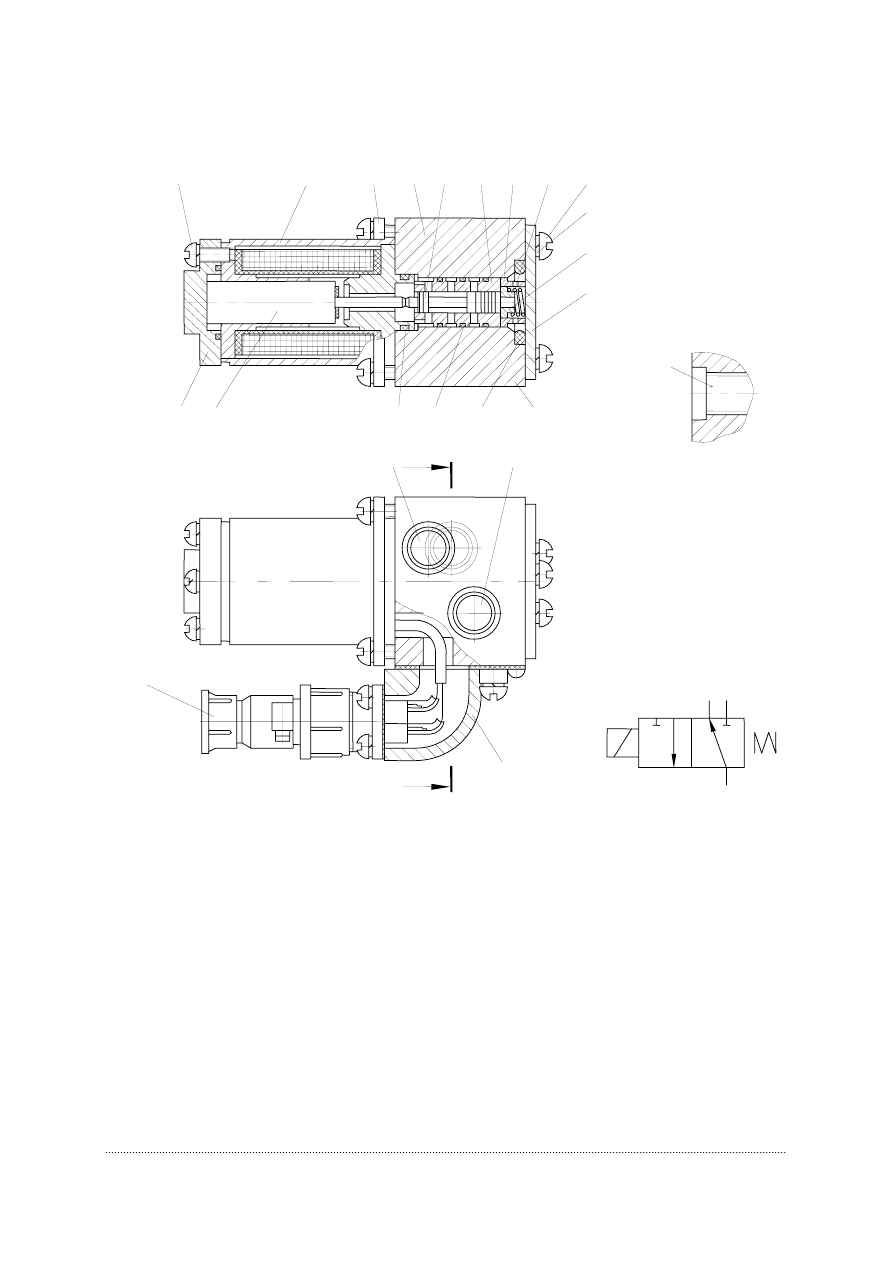

Рисунок 4.8 - Гидрораспределитель с электрическим управлением







I –

II –



Р –

Т –

А –

электромагнит;
блок плунжерный;

напор;
слив;
к гидромотору

Обозначение

на принципиальной

гидравлической схеме

 4-24



Гидрораспределитель  с  электрическим  управлением  включает  в  себя

плунжерный  блок II (рисунок 4.8) и  электромагнит I с  сердечником 17. Плунжерный
блок  состоит  из  корпуса 3, гильзы 5 с  плунжером 4 и  пружины 7. Герметичность
гидрораспределителя обеспечивается уплотнительными кольцами 12, 13 и 14.

При  отсутствии  напряжения  питания  на  электромагните I плунжер 4 под

действием  пружины 7 занимает  положение 2, изображенное  на  рисунке.  При  этом
отвод А соединен со сливом Т, а подвод Р закрыт.

Когда  на  электромагнит  подается  напряжение,  плунжер 4 под  воздействием

сердечника 17 электромагнита перемещается в положение 1, изображенное на рисунке,
сжимая  пружину 7. При  этом  отвод  А  соединяется  с  подводом  Р,  а  отвод  Т
перекрывается.

4.10 Гидроцилиндр выдвижения выносной опоры

Гидроцилиндры  Ц5-Ц8 (рисунок 4.1) предназначены  для  выдвижения  и

втягивания выносных опор при установке крана на рабочей площадке.

Техническая характеристика

Диаметр поршня, мм...............................................................................63
Диаметр штока, мм..................................................................................40
Ход поршня, мм.......................................................................................1680
Давление номинальное, МПа (кгс/см2).................................................12 (120)

На кране установлены гидроцилиндры КС-45717.31.300-4 или ЦГ 63.40х1680.01.
Устройство  гидроцилиндров  показано  на  рисунках 4.9.1, 4.9.2, соответственно.

При  подводе  рабочей  жидкости  в  отверстие  А  происходит  выдвижение  штока,  а  при
подводе в отверстие Б - втягивание штока гидроцилиндра.

4.11 Гидроопора

Гидроопоры  Ц1-Ц4 (рисунок 4.1) предназначены  для  установки  крана  на

выносные опоры.

Техническая характеристика

Диаметр поршня, мм...............................................................................125
Диаметр штока, мм..................................................................................100
Ход поршня, мм.......................................................................................700
Давление номинальное, МПа (кгс/см2).................................................16 (160)

На  кране  установлены  гидроопоры  ГЦ-79.125-01  или  Ц-125.070.00.000.

Конструкция  гидроопор  (рисунок 4.10)  не  имеет  принципиальных  различий.  При
подводе  рабочей  жидкости  в  отверстие  А  происходит  выдвижение  штока,  а  при
подводе в отверстие Б - втягивание штока гидроопоры.

4.12 Гидроцилиндр механизма изменения вылета

Гидроцилиндр  Ц9 (рисунок 4.1) предназначен  для  изменения  угла  наклона

рабочего оборудования путем подъема или опускания телескопической стрелы.

На  гидравлической  принципиальной  схеме  гидроцилиндр  обозначен  Ц9

(рисунок 4.1). На  кране  применены  гидроцилиндры  КС-45717.63.400-5  или
Ц-200.200.00.000.
