4-1
4 ГИДРООБОРУДОВАНИЕ
4.1 Принципиальная гидравлическая схема
Гидравлический привод механизмов крана выполнен по открытой
гидравлической схеме и предназначен для передачи механической энергии двигателя
шасси насосам, а от них механизмам крана.

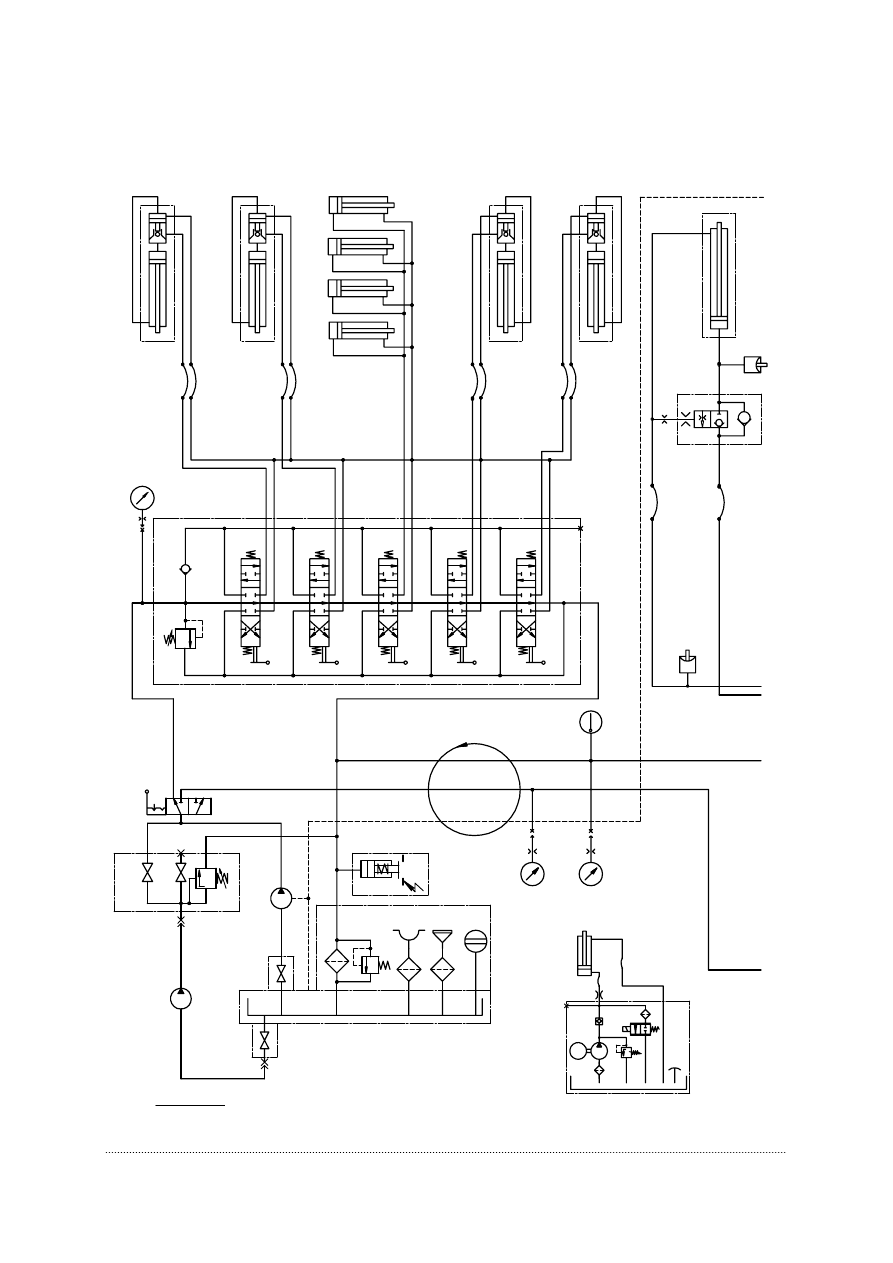

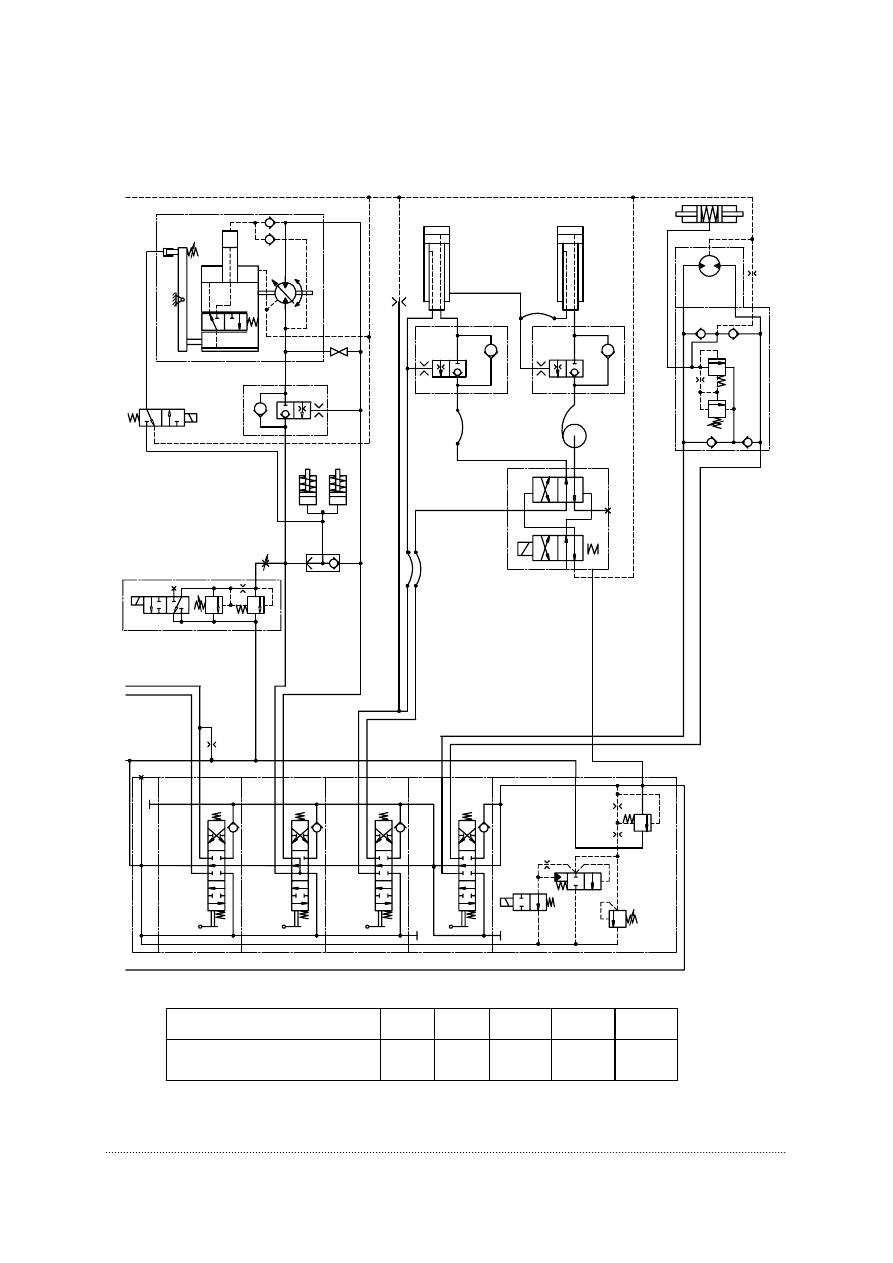

Принципиальная гидравлическая схема крана изображена на рисунке 4.1.
Перечень элементов гидрооборудования приведен в таблице 4.1.
Таблица 4.1 - Перечень элементов гидрооборудования крана
Обозначение по
схеме
Наименование
и краткая техническая
характеристика
Тип
Коли-
чество
Приме-
чание
А
Соединение вращающееся
d=25 мм;
Р=20 МПа
КС-35714.83.300-1-01 1
Б
Гидробак, V=295 дм
3
КС-45717-1Р.83.400 1
БА
Блок аварийный
d=8 мм;
Р=20 МПа
КС-6973А.83.580 1
БК
Блок клапанный
d=16 мм;
Р=20 МПа
КС-45717-1Р.84.230 1
БШ
Барабан шланговый
КС-55717.84.530 1
ВЗ1
Вентиль запорный
1
В составе
гидробака
ВЗ2
Вентиль запорный
1
В составе
гидробака
ВН1, ВН2
Вентиль
(нормально закрыт)
2
В составе
блока ава-
рийного
ВН3
Вентиль
(нормально закрыт)
1
В составе
трубопро-
вода
ДР1
Дроссель
КС-2573.84.043 1
Резьбовой
ДР2, ДР3
Дроссель
КС-3577.83.309 2
Ø
0,6
мм
ДР4, ДР5
Дроссель
КС-3577.83.309-01 2
Ø
1
мм
