Автоматический ограничитель грузоподъемности MS-200 для крана SR-700LS - часть 11

- 38 -

 5)

При  отображении  «ОК»  освобождают  блокировку  поворота  и,  перемещая  левый  рычаг  управления
направо  и  налево,  убеждаются,  что  платформа  не  поворачивается.  Проверяют  также  правильность
отображения пиктограмм рычагов.

Примечание

Для отмены функции автоматической остановки нажимают кнопку

, расположенную в нижнем правом

углу экрана.

 6)

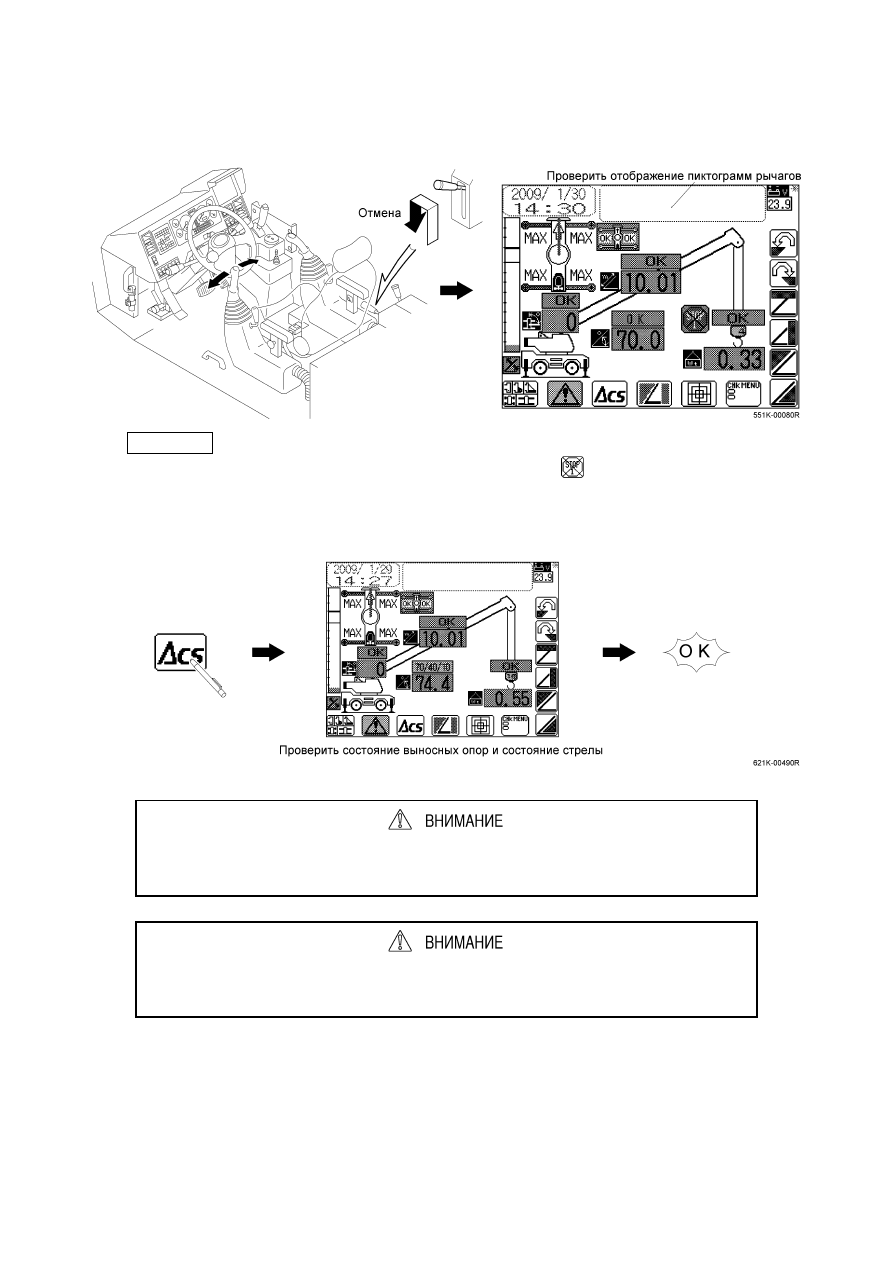

Вызвав «экран ACS», проверяют состояние выносных опор и состояние стрелы до начала работы.

Вышеуказанную  проверку  проводят  при  кране,  установленном  на  ровном  грунте  и
снабженном стандартными грузозахватными устройствами.

(511K-0056-0R)

Если  в  ходе  предпусковой  проверки ACS обнаружена  какая-либо  проблема,  следует
прекратить работу и обратиться к авторизированному дилеру фирмы Като Воркс Ко., Лтд.

(511K-0057-0R)

- 39 -

4-2-4  Задание предельных положений

 (511K-0025-0R)

Задание предельных положений производят одним из следующих двух способов.

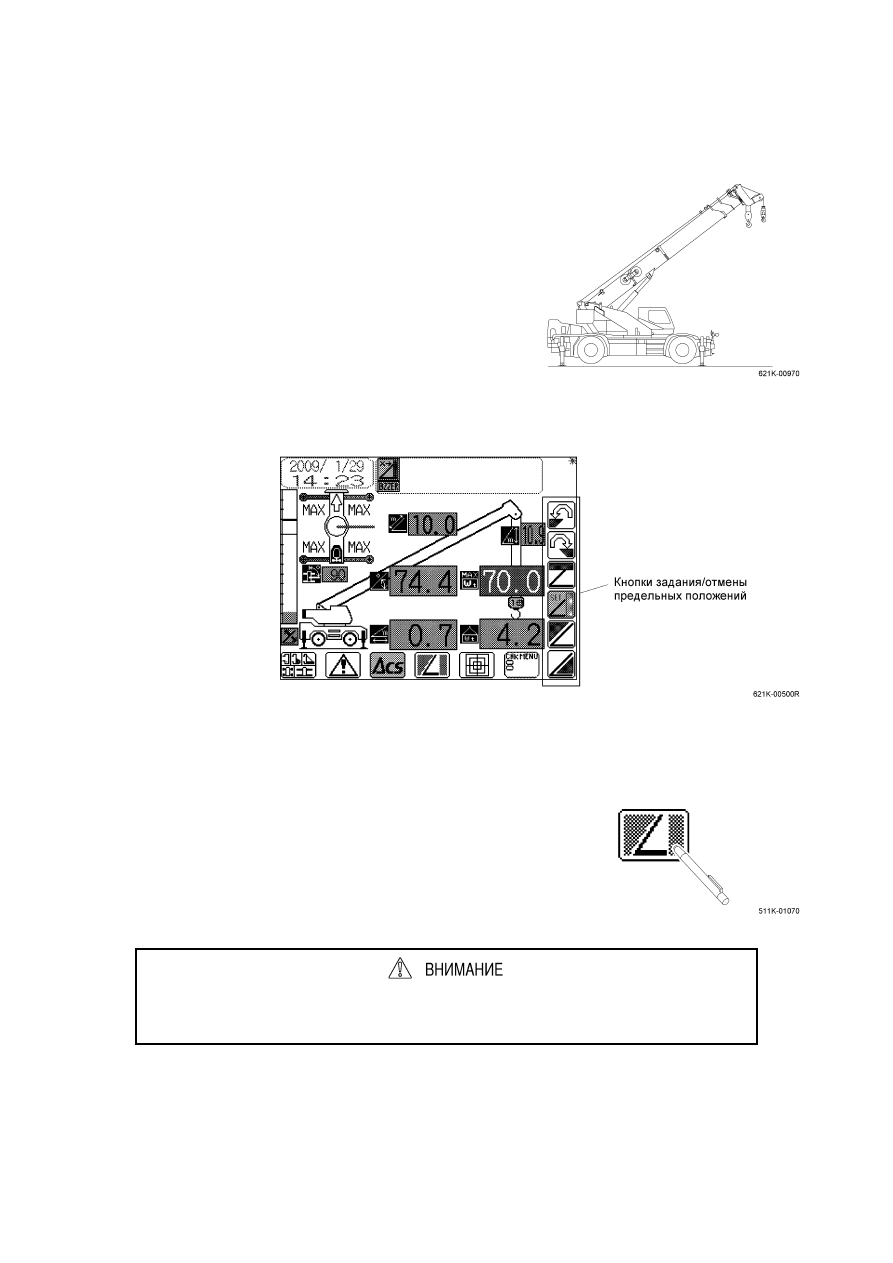

 (1) Кнопки задания/отмены предельных положений
 1)

Устанавливают крановую установку в задаваемое
предельное положение для той или иной операции.

 2)

В  этом  состоянии  можно  задать  предельное  положение  нажатием  соответствующей  кнопки  задания/
отмены предельных положений.

 3)

Повторным нажатием кнопки задания/отмены предельных положений отменяется предельное положение.

 (2) Кнопка для вызова «экрана проверки предельных положений»
 1)

Для  проверки  заданных  предельных  положений  нажимают
кнопку  для  вызова  «экрана  проверки  предельных
положений».  При  этом  появляется  «экран  проверки
предельных положений».

При  появлении  «экрана  проверки  предельных  положений»  крановое  оборудование
становится в состоянии автоматической остановки.

(511K-0059-0R)

- 40 -

 2)

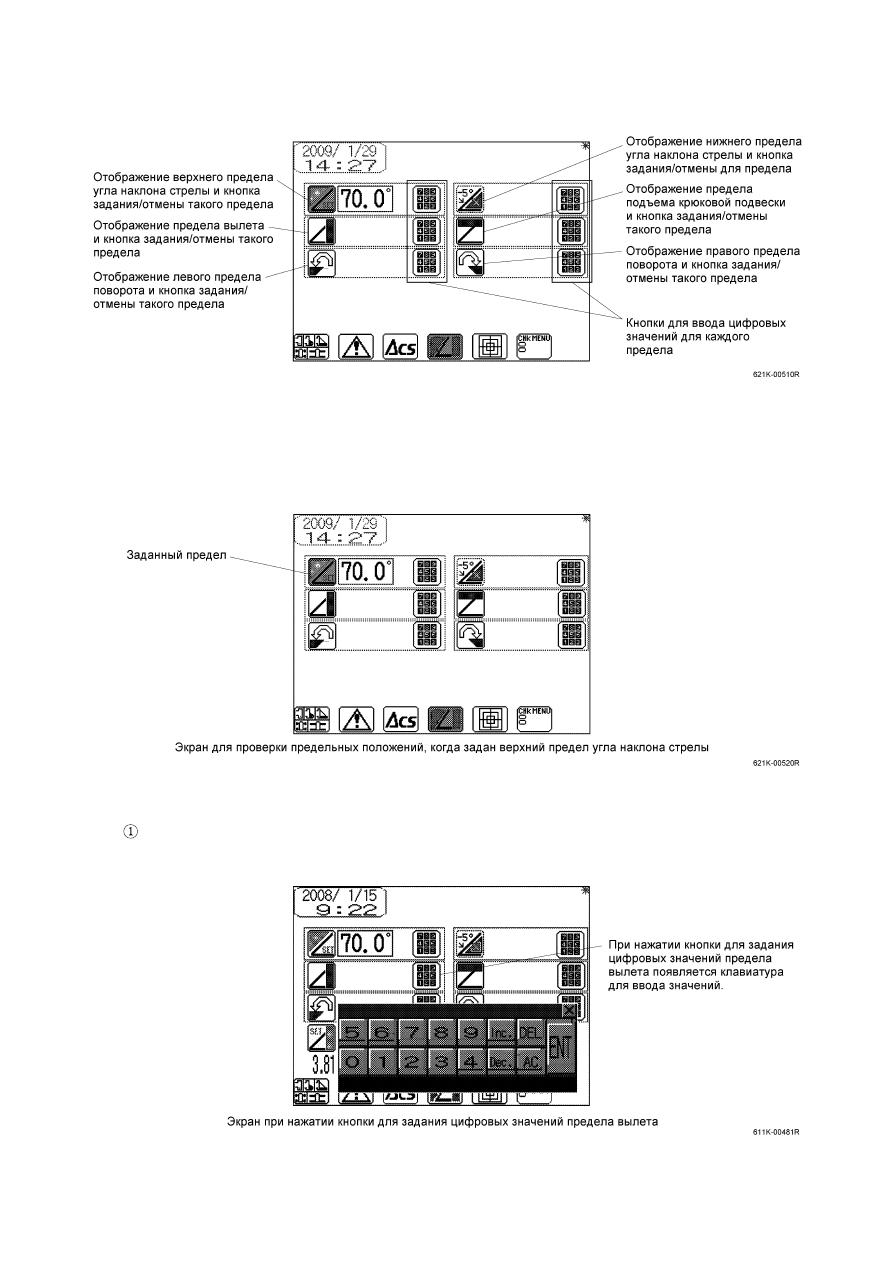

Описание каждого индикатора



 Ниже на рисунке описаны элементы «экрана проверки предельных положений».

 3)

Отмена пределов



 Когда задан предел, соответствующее значение появляется на экране, как показано ниже.



 На том же экране можно отменить заданные пределы путем нажатия кнопки задания/отмены предельных

положений.

 4)

Задание пределов путем ввода цифровых значений



  Нажатием  кнопки  задания  цифровых  значений,  соответствующей  задаваемому  пределу,  вызывают

клавиатуру для ввода значений.

- 41 -

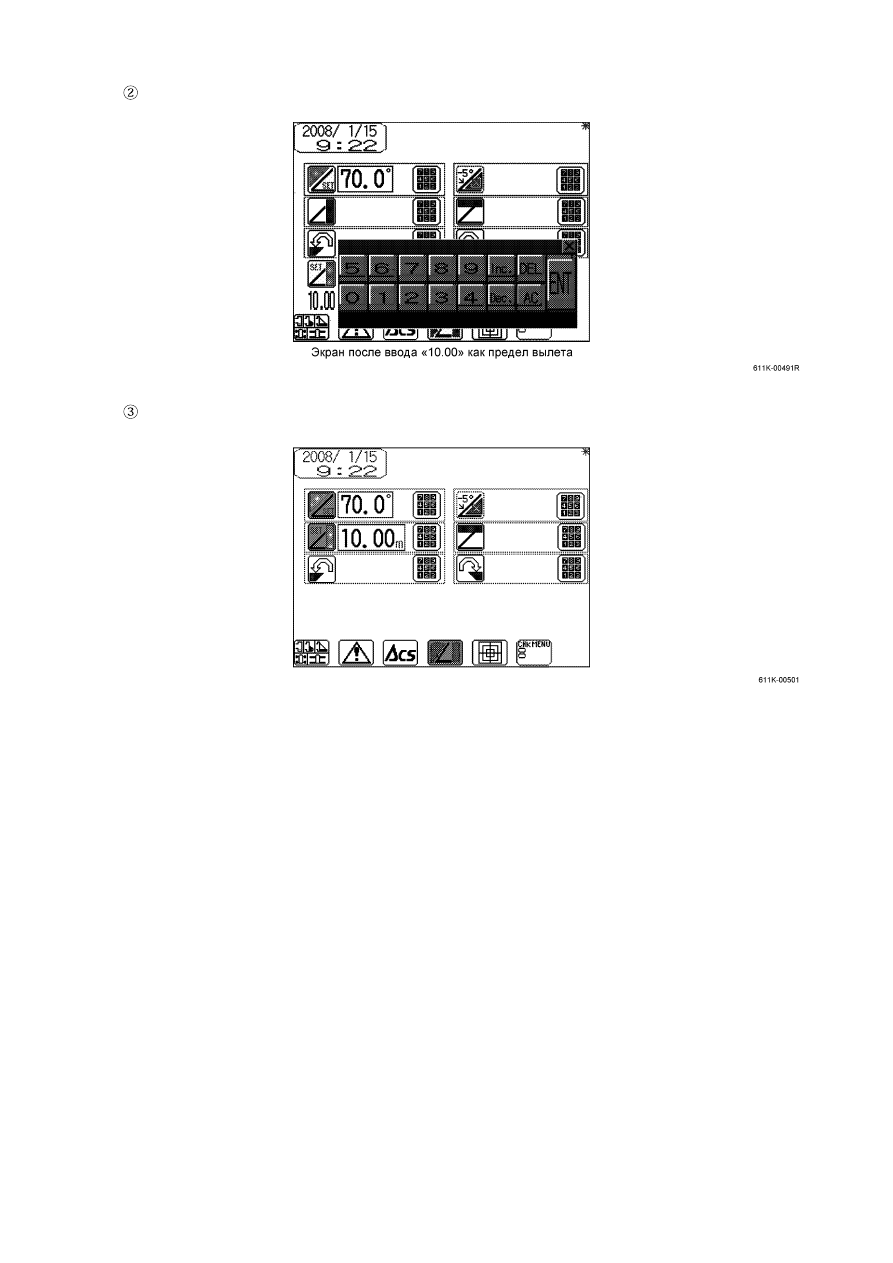

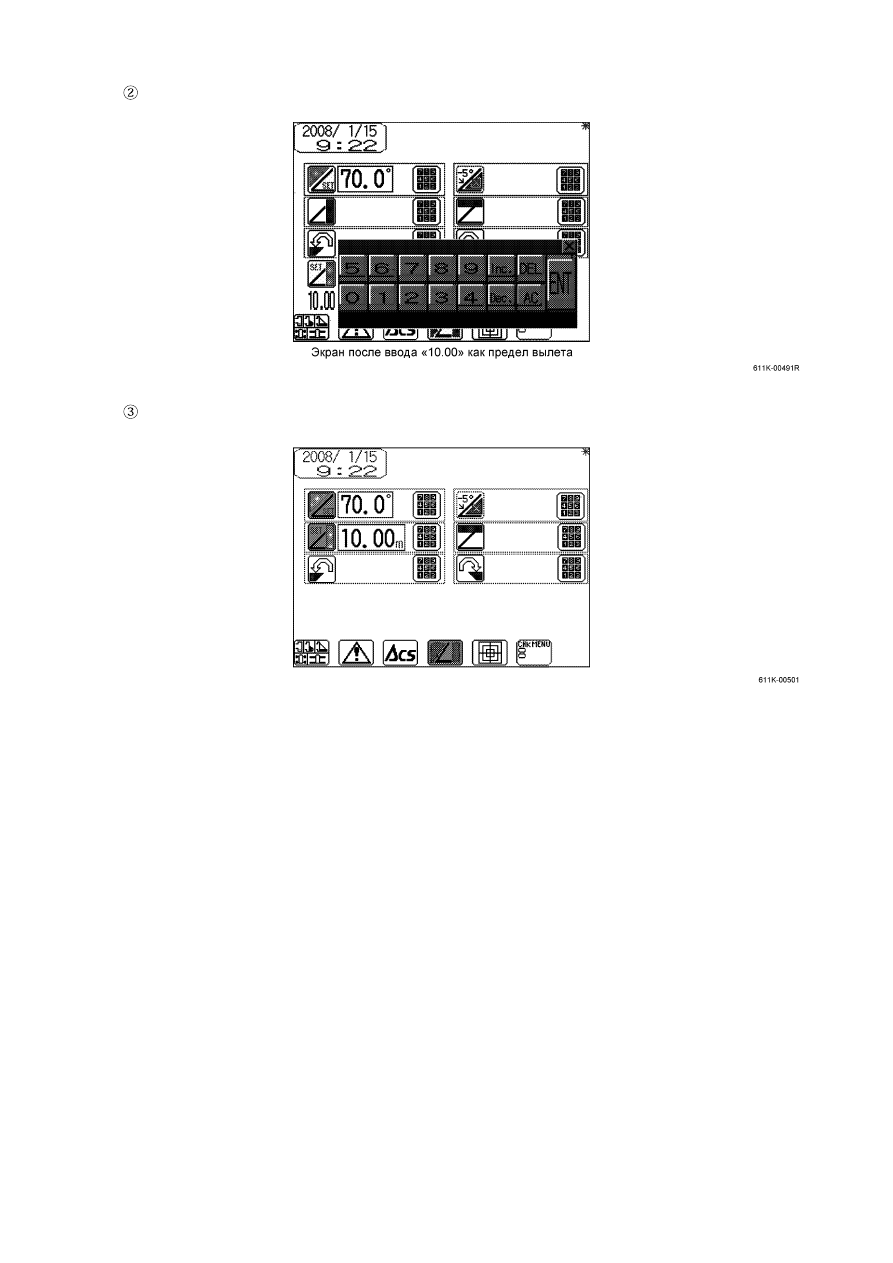

  Вводят нужное значение с последующим нажатием кнопки ENT для подтверждения.



  Предел установлен.
