Автоматический ограничитель грузоподъемности MS-200 для крана SR-700LS - часть 8

- 26 -

 4)

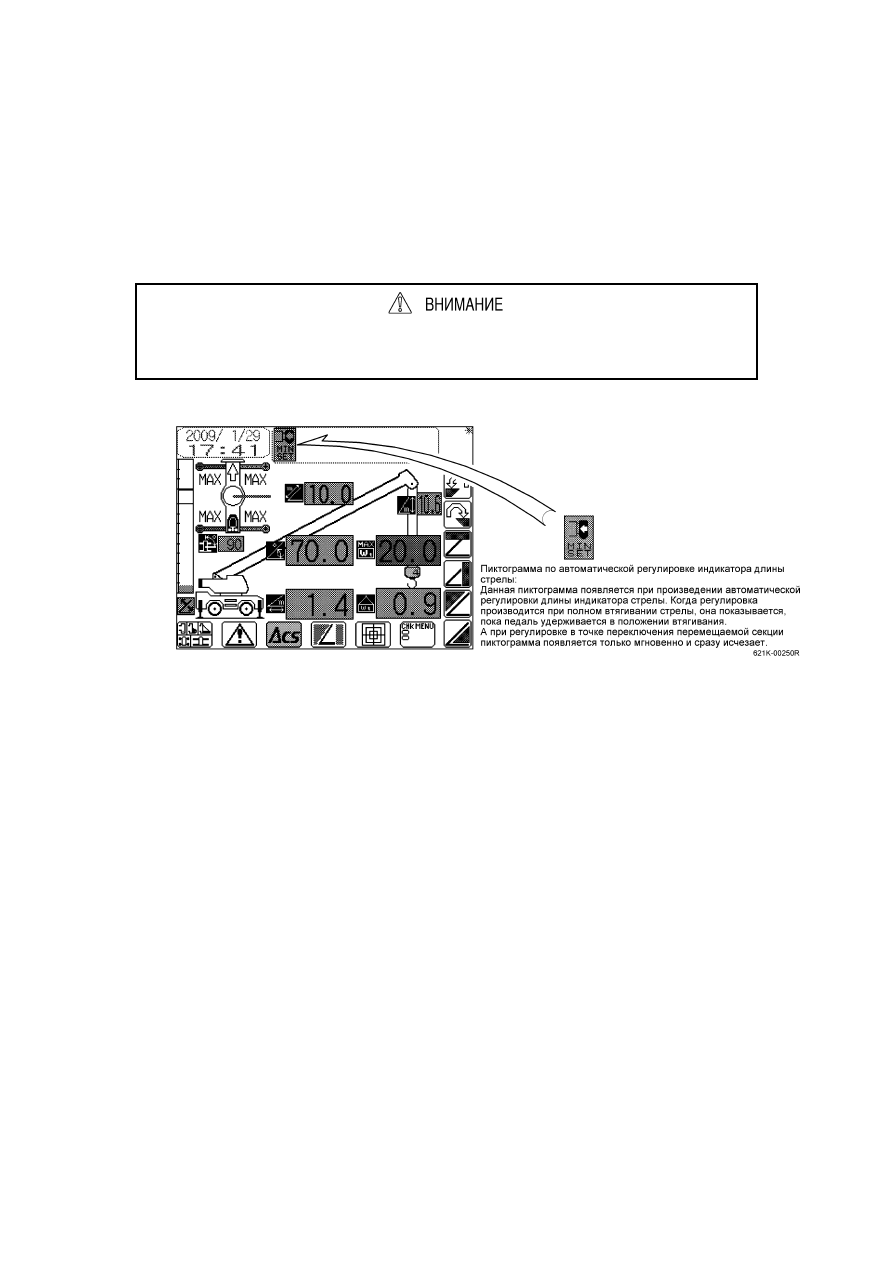

Автоматическая регулировка индикатора длины стрелы



 Индикатор  длины  стрелы  автоматически  регулируется  при  полном  втягивании  стрелы  или  в  точке

переключения перемещаемой секции.



①

  Регулировка индикатора длины стрелы при полном втягивании



  Втянув  стрелу  полностью,  удерживают  педаль  выдвижения/втягивания  стрелы  в  положении

втягивания  в  течение 2 секунд  или  более  без  выполнения  никаких  других  операций.  При  этом  на
«экране ACS» появляется пиктограмма по автоматической регулировке индикатора длины стрелы.

Если  втягивание  стрелы  выполняется  в  сочетании  с  другой  операцией,  автоматическая
регулировка не производится.

(521K-0005-0R)

 •

Если индикатор не показывает точное значение длины стрелы и после автоматической регулировки при
полном втягивании, то, выдвинув стрелы на 2 м или более из положения полного втягивания, повторно
втягивают ее полностью и удерживают педаль выдвижения/втягивания стрелы в положении втягивания в
течение 2 секунд и более. При этом на экране появляется пиктограмма по автоматической  регулировке
индикатора  длины  стрелы  и  индикатор  показывает  точное  значение  длины  стрелы  при  полном  ее
втягивании.



②

  Автоматическая регулировка в точке переключения перемещаемой секции



  Когда  выдвигают  стрелу,  при  достижении  точки  начала  выдвижения  следующей  секции  индикатор

показывает  значение,  соответствующее  длине  стрелы  при  данной  точке.  При  этом  пиктограмма  по
автоматической  регулировке  индикатора  длины  стрелы  мгновенно  появляется и  сразу  исчезает.
Регулировка индикатора длины стрелы при точке переключения перемещаемой секции производится и
при втягивании стрелы. И в этом случае происходят появление и исчезновение той же пиктограммы.

- 27 -

 5)

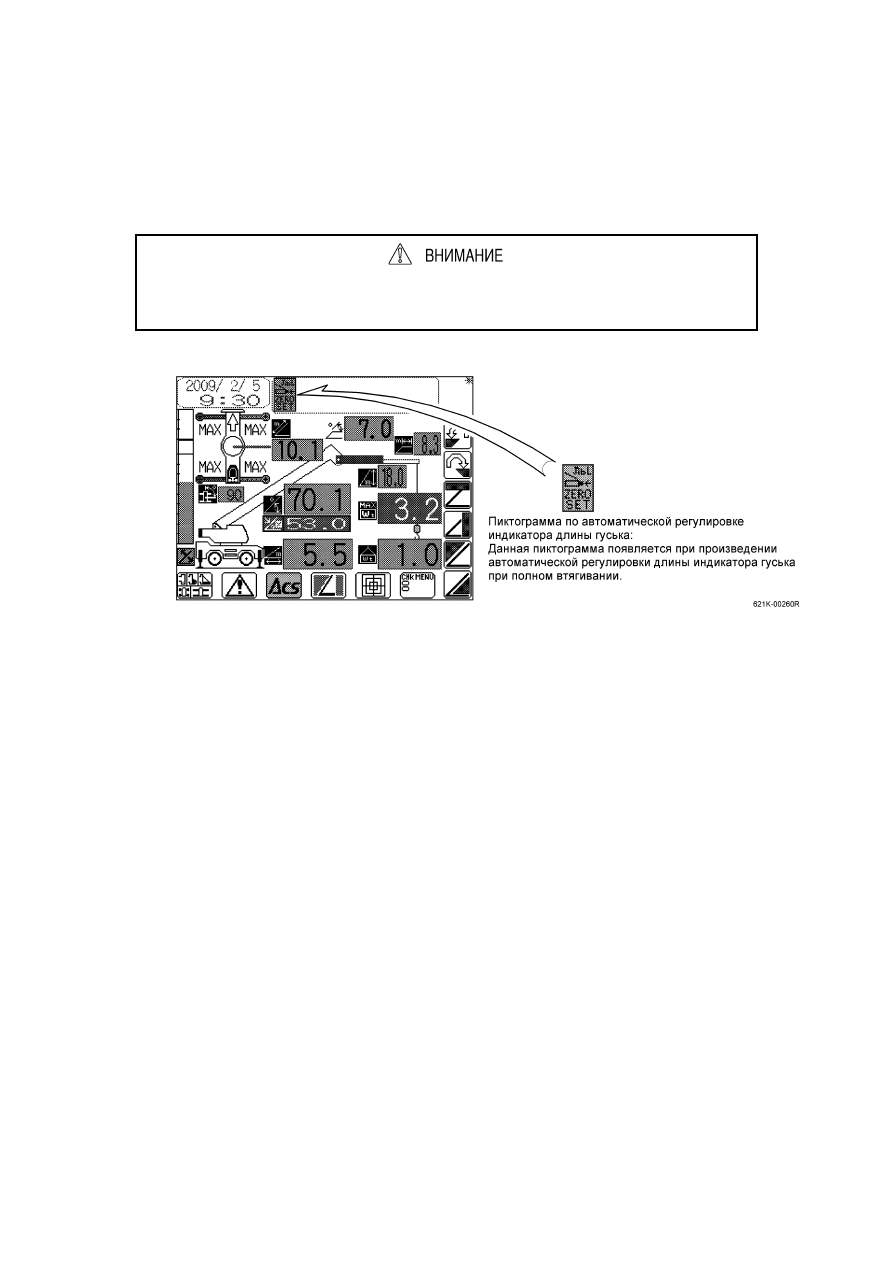

Автоматическая регулировка индикатора длины гуська



 Индикатор длины гуська автоматически регулируется при полном втягивании гуська.



 Втянув гусек полностью, удерживают педаль выдвижения/втягивания гуська в положении втягивания в

течение 2 секунд  или  более.  При  этом  на  «экране ACS» появляется  пиктограмма  по  автоматической
регулировке индикатора длины гуська.

Если  втягивание  гуська  выполняется  в  сочетании  с  другой  операцией,  автоматическая
регулировка не производится.

(621K-0007-0R)

 •

Если индикатор не показывает точное значение длины гуська и после автоматической регулировки при
полном  втягивании,  то,  выдвинув  гусек,  повторно  втягивают  ее  полностью  без  одновременного
выполнения  других  операций  и  удерживают  педаль  выдвижения/втягивания  гуська  в  положении
втягивания в течение 2 секунд и более. При этом на экране появляется пиктограмма по автоматической
регулировке индикатора длины гуська и индикатор показывает точное значение длины гуська при полном
его втягивании.

- 28 -

 6)

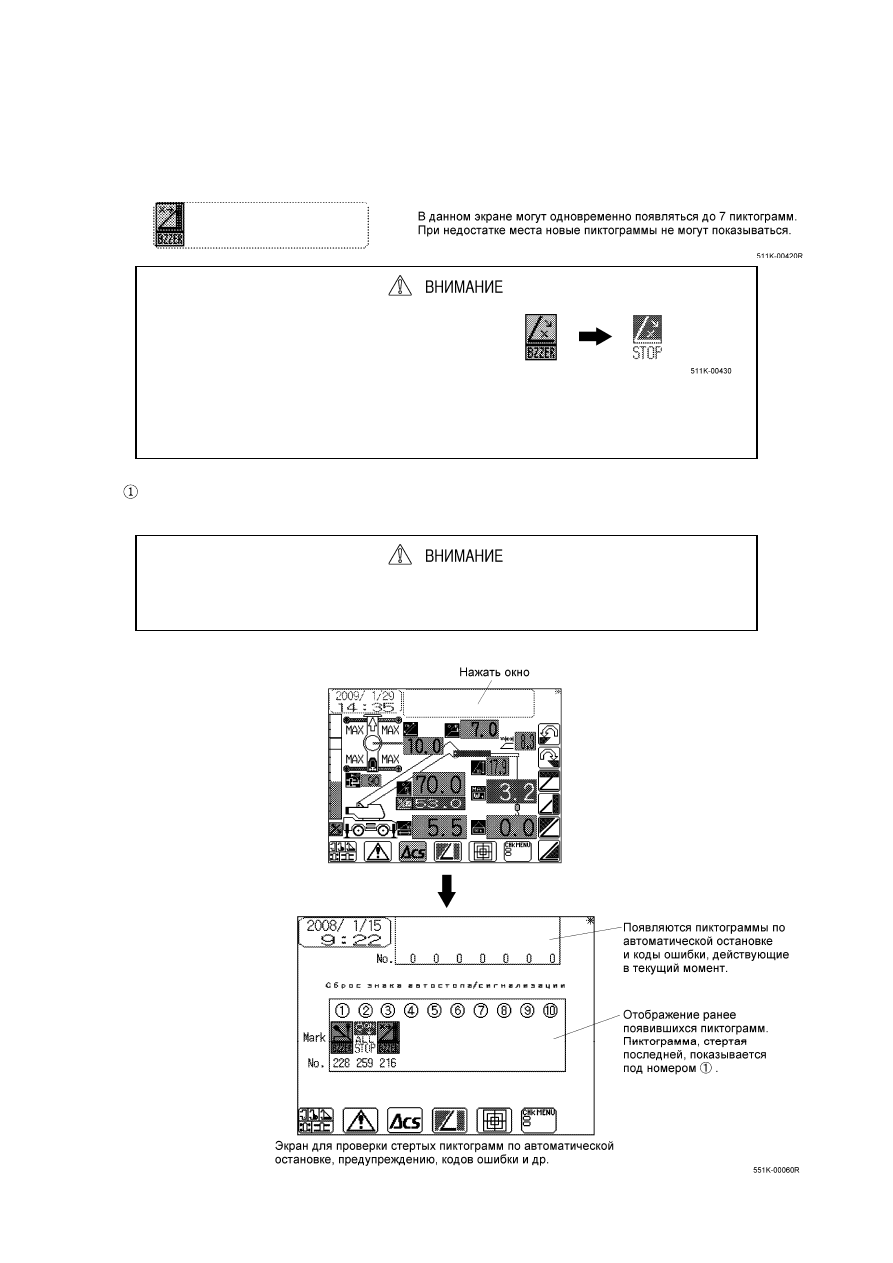

Окно  для  отображения  пиктограмм  по  автоматической  остановке  и  предупреждению,  а  также  кодов
ошибки



 На верху «экрана ACS» расположено окно для отображения пиктограмм по автоматической остановке и

предупреждению, а также кодов ошибки и др.

Пиктограммы по предупреждению и
автоматической остановке по одной и той же
причине не могут появляться одновременно.
Когда функция автоматической остановки срабатывает из-за достижения нижнего
предельного угла наклона стрелы при отображении пиктограммы по соответствующему
предупреждению, последняя заменяется пиктограммой по остановке.

(511K-0020-0R)



  При  нажатии  данного  окна  появляется  экран,  на  котором  можно  проверять  ранее  появившиеся

пиктограммы по автоматической остановке и предупреждению, коды ошибки и др.

Крановая  установка  становится  в  состоянии  автоматической  остановки  при появлении
экрана отображения старых пиктограмм по автоматической остановке и предупреждению.

(511K-0058-1R)

- 29 -

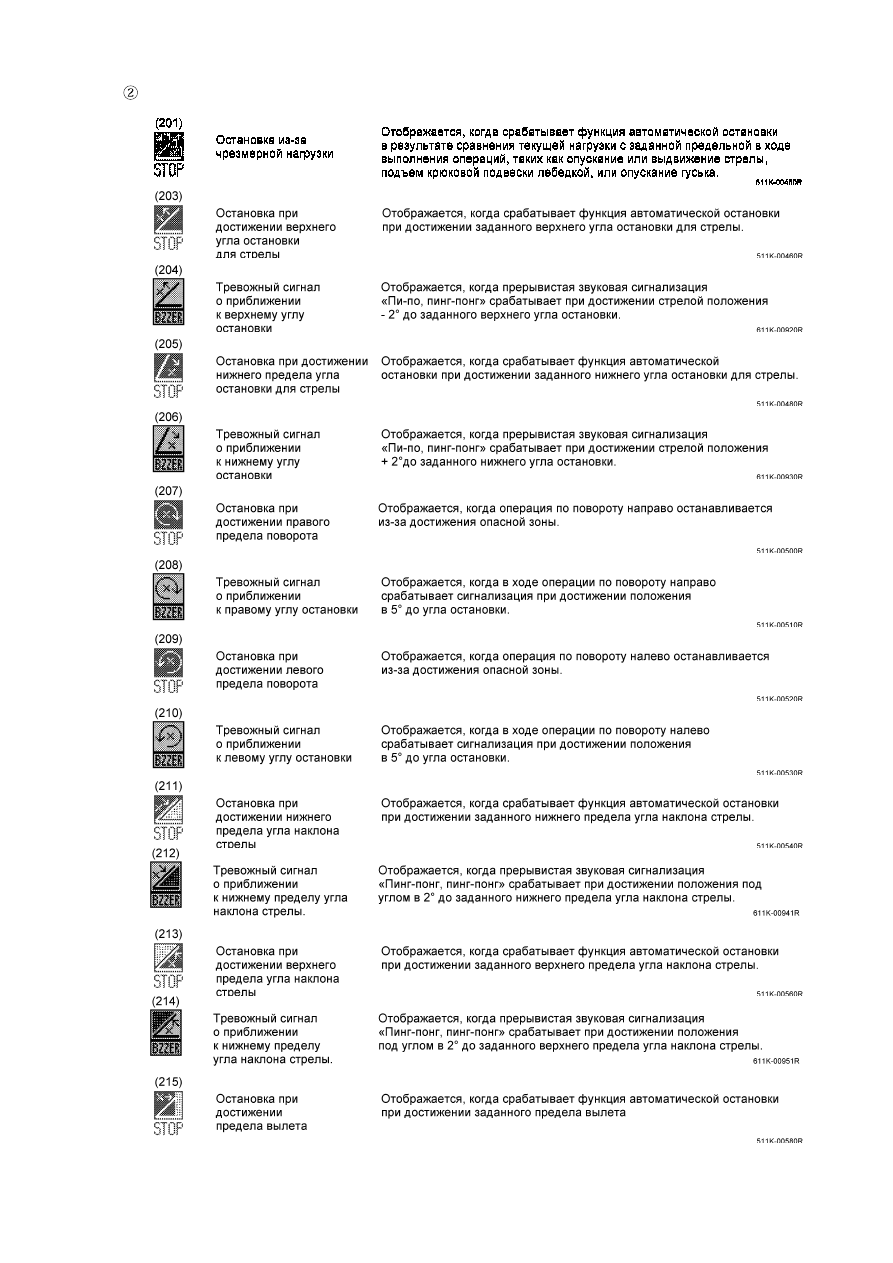

  Описание пиктограмм, отображаемых в вышеуказанном экране
