Технические характеристики стреловых кранов - часть 11
41
5.20.
Кран стреловой гусеничный «ДЭК-321»
грузоподъемностью 32 тонны
Таблица
5.20
Технические характеристики
Грузоподъемность максимальная, т
32
Максимальный грузовой момент, тм
128
Длина стрелы, м
основная
14
максимальная
32,75
Длина жесткого гуська, м
5; 10
Длина маневрового гуська, м
15; 20
Длина стрелы в башенно-стреловом исполнении, м
19; 24; 27,75
Макс. грузоподъемность на сменном оборудовании, т
на жестком гуське 5м (10м)
5 (2,9)
на маневровом гуське 15м (20м)
7,75 (6,3)
Грузоподъемность на максимальном вылете, т
на стреле
1,68
на жестком гуське 5м (10м)
0,37 (0,51)
на маневровом гуське 15м (20м)
3,7 (2,7)
Вылет макс. со сменным стреловым оборудованием, м
33
Высота подъема макс. со сменным оборудованием, м
47,2
Скорость подъема груза (К = max), макс., м/мин.
номинальная
5
увеличенная
10
Скорость опускания груза, минимальная, м/мин.
0,4
Скорость перемещения, км/ч
1
Частота вращения поворотной части, об/мин.
1
Транспортные габаритные размеры (без стрелы), мм
длина
8500
ширина
3200
высота
3495
Среднее давление на грунт, кг/кв.см
0,72
Температура эксплуатации, град.цельсия:
стандартное исполнение
-40...+40
тропическое исполнение
-10...+60
Основная стрела 14 м увеличивается вставками 5 м и 8,75 м до 32,75 м с помощью без-
резьбовых пальцевых соединений.

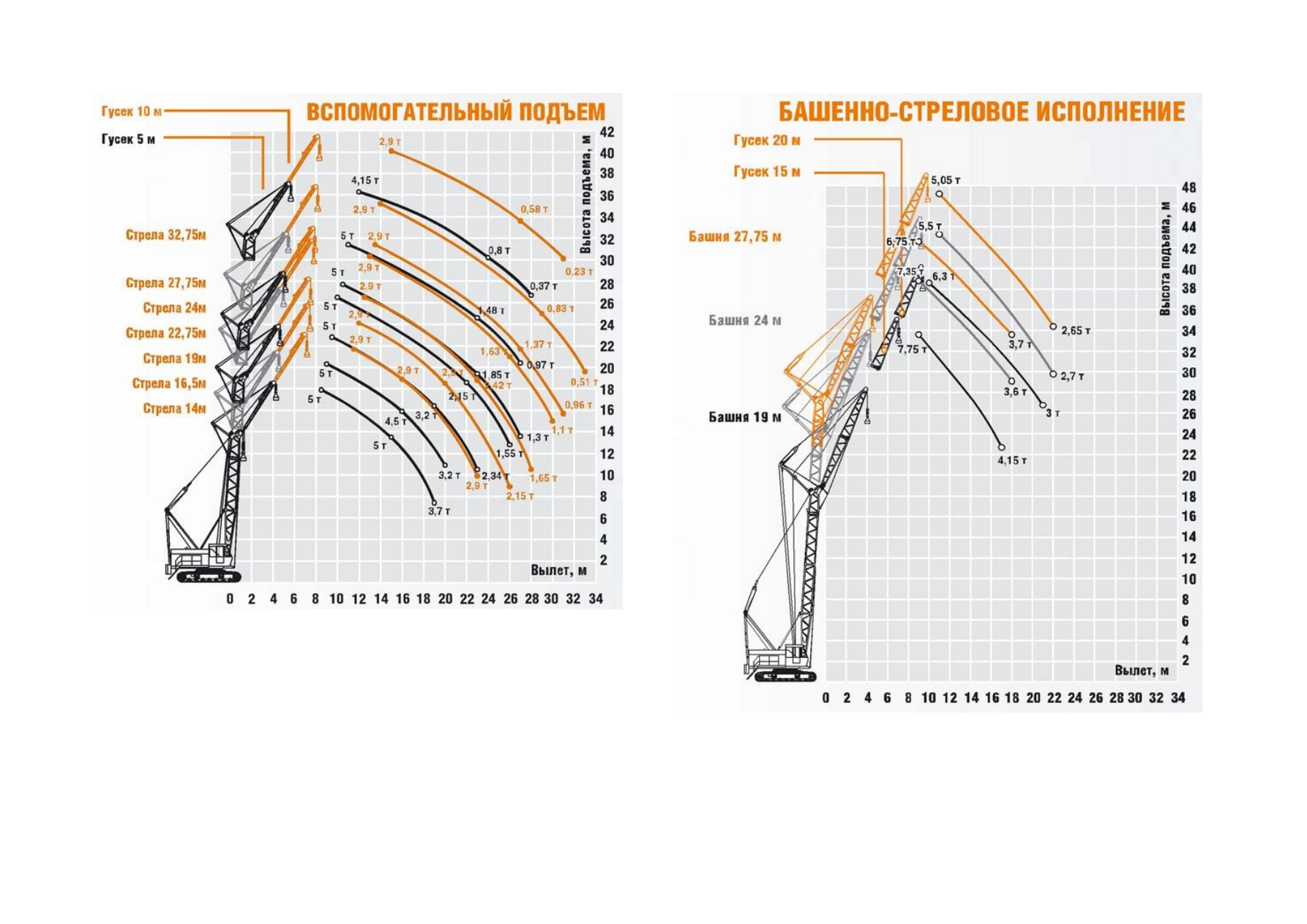

Рис.5.53. Грузовысотные характеристики
Жесткий гусек 5 м и 10 м оптимизирует скорость подъема грузов массой до 5 т и 2,9 т, соот-
ветственно.
Для работы вблизи высотных сооружений комплектуется маневровым гуськом 15 м или 20 м.
Питание как от дизель-генераторной станции на базе двигателя мощностью 60 кВт, так и от
внешней электрической сети 380 В 50 Гц.
Имеет складывающийся портал и сдвижной гусеничный ход, что позволяет осуществлять
транспортировку по дорогам общего пользования на трейлере.
Основная стрела 14 м увеличивается вставками 5 м и 8,75 м до 32,75 м с помощью безрезь-
бовых пальцевых соединений.
