Технические характеристики стреловых кранов - часть 3

9

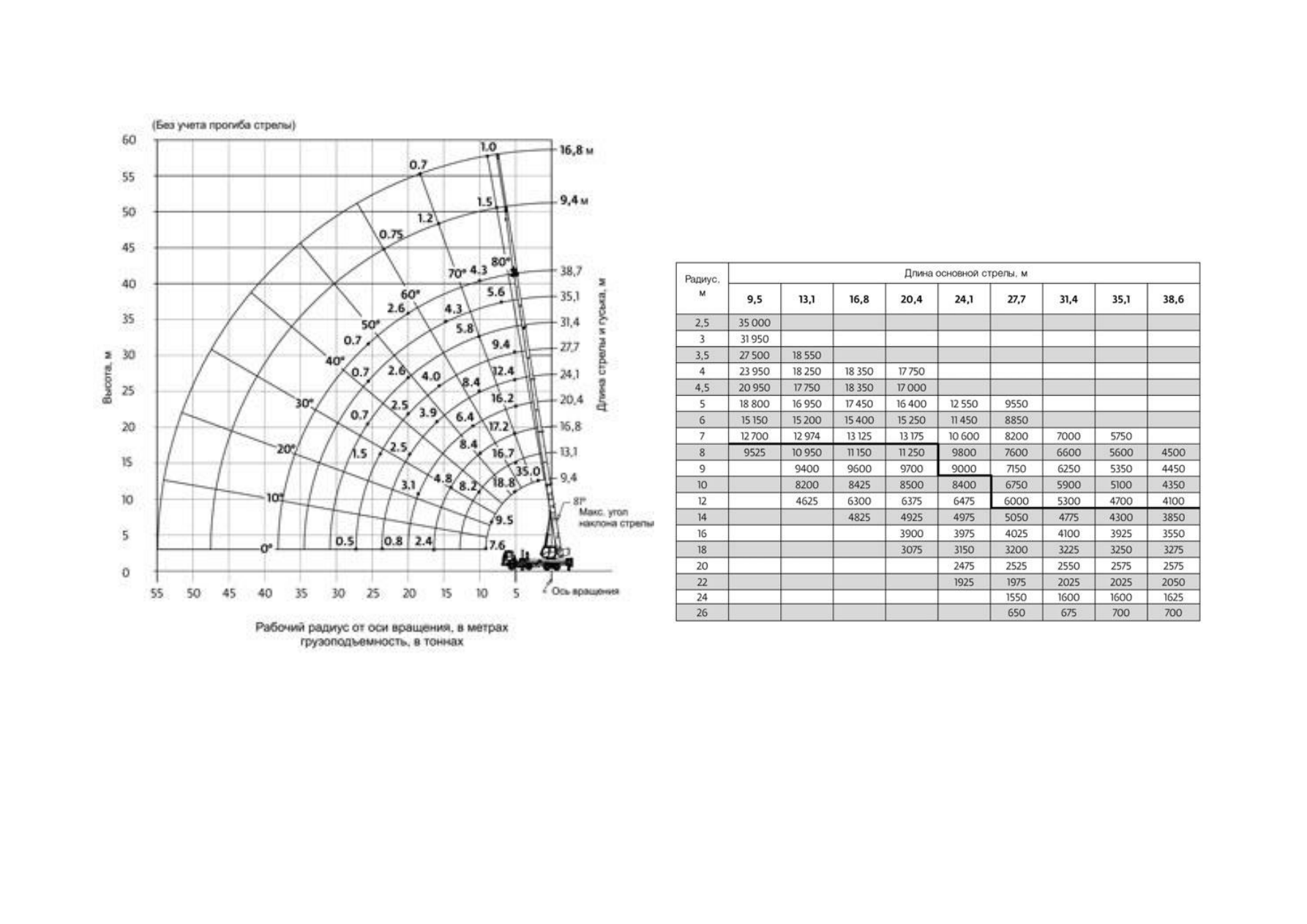

Рис.4.2. Зона обслуживания и грузовысотные характеристики













Грузовые характеристики

Телескопическая стрела (без гуська):

- угол поворота 360 град.;

 - опоры аутригера полностью выдвинуты.



Таблица 4.2

Технические характеристики
















10





4.2. Кран стреловой «Grove  RT 530E-2»

  грузоподъемностью 30 тонн

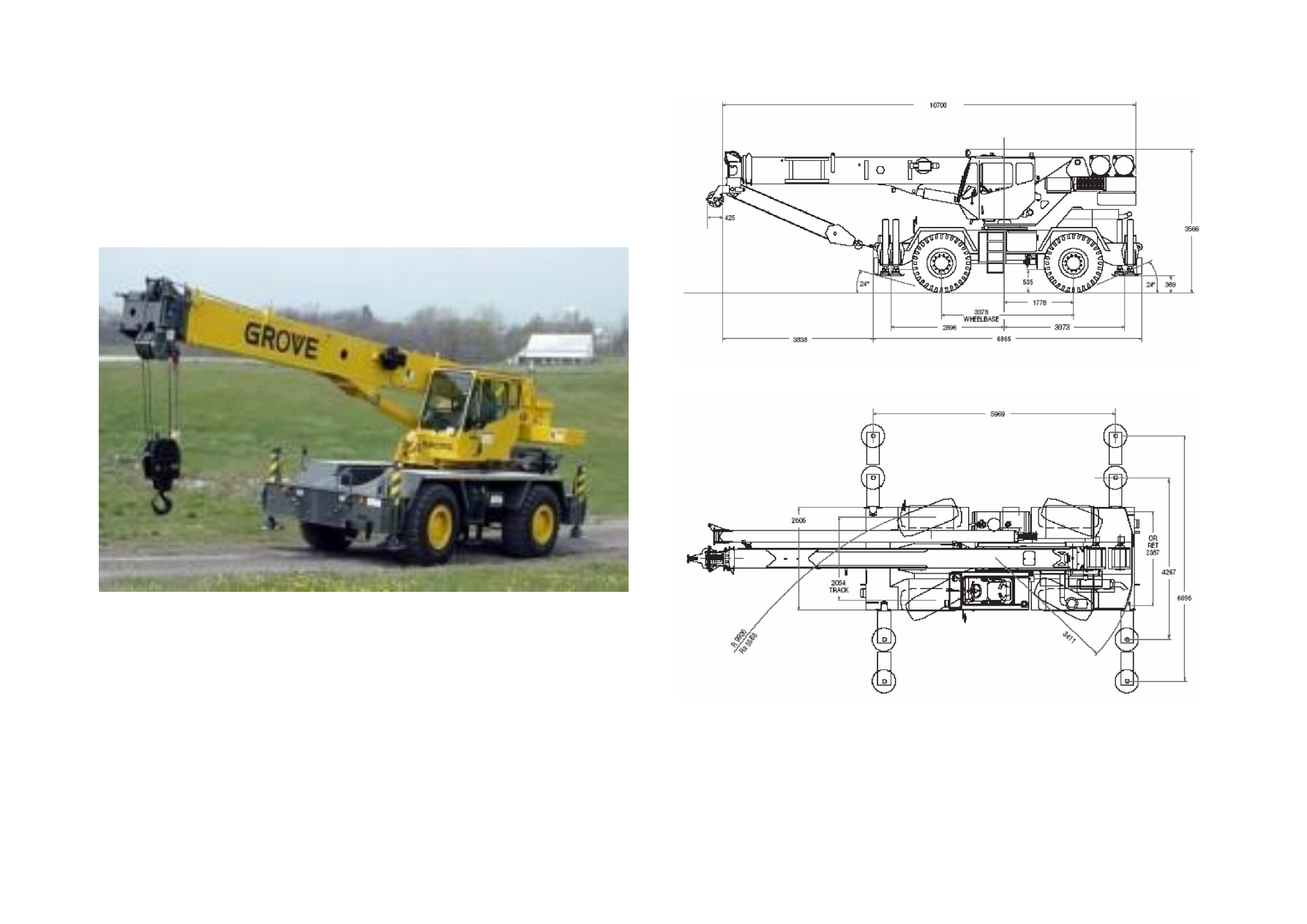

Рис.4.3. Внешний вид


















Рис.4.4. Габаритные размеры







11



Таблица 4.3

Технические характеристики

Максимальная грузоподъемность, т



30,0



Длина основной стрелы, м



29



Длина максимального гуська, м *



13,7



Максимальная высота подъема, м

45,2

Нагрузка на переднюю ось, кг

11400

Нагрузка на заднюю ось, кг

13400

Стрела



4 секции



Собственный вес, кг



26308



Кабина поворотной платформы

Оцинкованное железо, звукоизолиро-

ванная, с открывающимся люком на

крыше

Механизм поворота

Постоянное вращение на 360 град.

Противовес, т

3,81, съемный

Двигатель поворотной платформы

Привод от двигателя шасси

Рама

2-осное шасси специальной конструк-

ции

Аутригеры

4 выносные платформы

Двигатель шасси

Cummins 6ВТ5,9L, 6 цилиндров,152 л.с.

Коробка передач

6 скоростей переднего хода и 6 заднего

хода

Колесная формула

4 х 4 х 4

Подвеска

Жесткий передний мост, зафиксиро-

ванный на шасси. Задний мост соеди-

нен шарнирно

Шины

4 шины, 20,5 х 25 – 24PR (для езды по

земле)

Тормоза

Рабочий тормоз: гидравлический с

двойным контуром, действующий на

все колеса. Парковочный тормоз: с

пружинным торможением и гидравли-
ческим отжатием, воздействующим на

трансмиссию

Максимальная скорость, км/ч

39

Максимальный угол преодолеваемого

подъема, %

70

Угол наклона стрелы

от -2 до +76






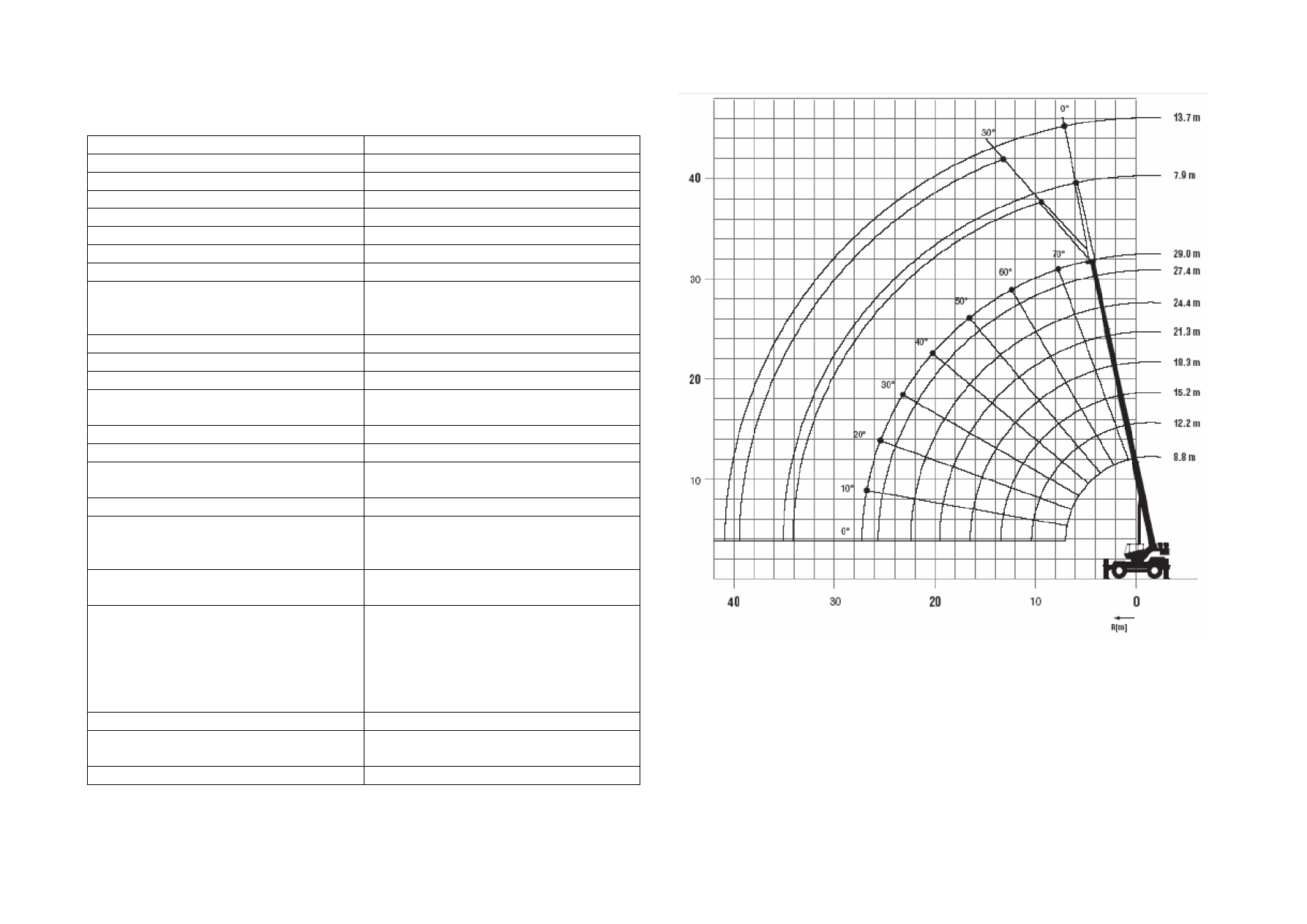

Рис.4.5. Зона обслуживания и грузовысотные характеристики










12



4.3. Кран стреловой «Grove  RT 760E»

     грузоподъемностью 55 тонн

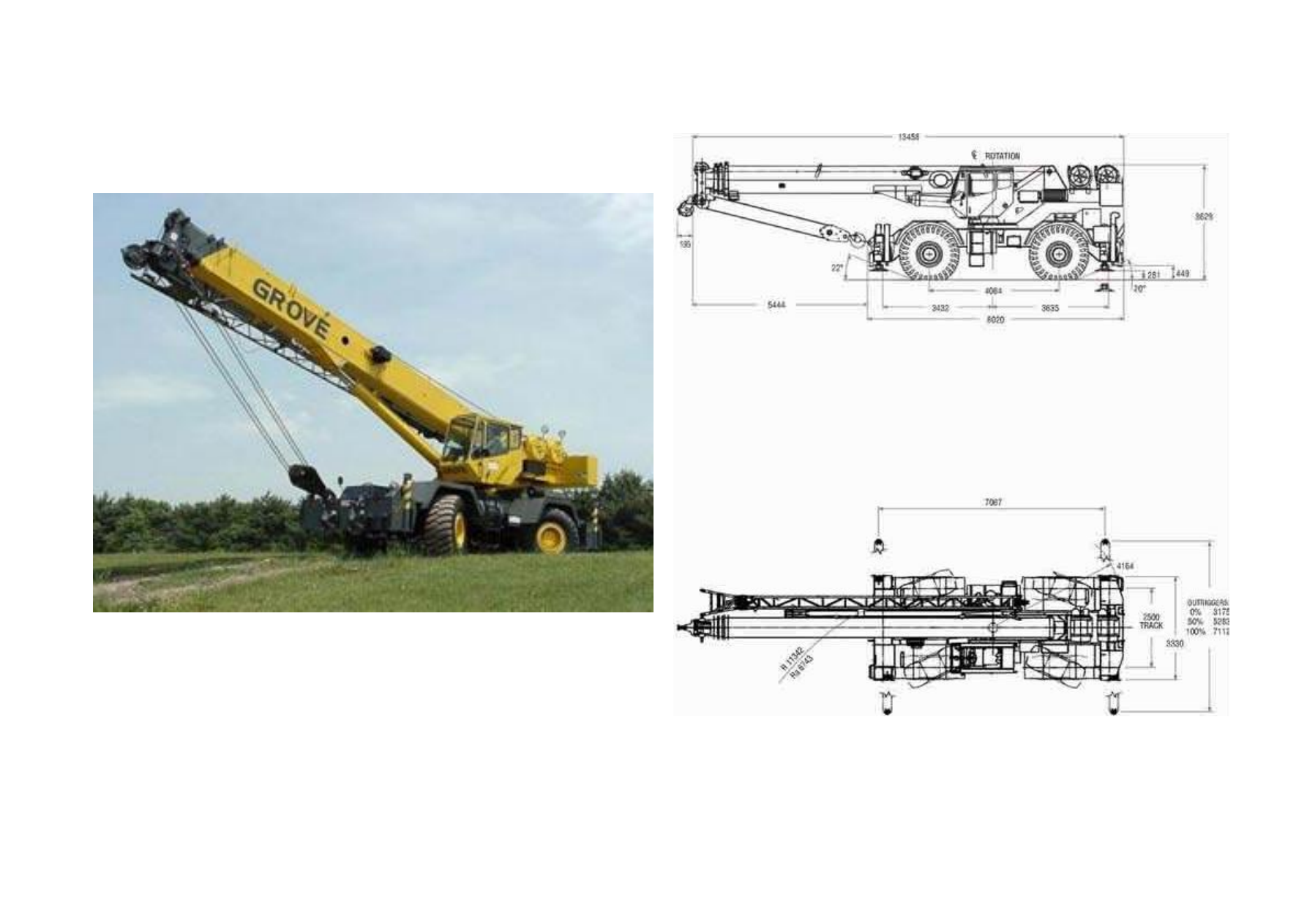

Рис.4.6. Внешний вид














Рис.4.7. Габаритные размеры
