ЭЛЕКТРОСХЕМЫ - САМОХОДНЫЙ МЕХАНИЗИРОВАННЫЙ ПОДЪЕМНИК С РАБОЧЕЙ ПЛАТФОРМОЙ HA 260 PX

Рисунок 31. Гидравлическая схема подъемника НА 260 РХ.

Рисунок 32. Гидравлическая схема подъемника НА 260 РХ.

Рисунок 33. Гидравлическая схема подъемника НА 260 РХ.

Рисунок 34. Гидравлическая схема подъемника НА 260 РХ.

Рисунок 35. Гидравлическая схема подъемника НА 260 РХ.

10 - ГИДРАВЛИЧЕСКАЯ СХЕМА

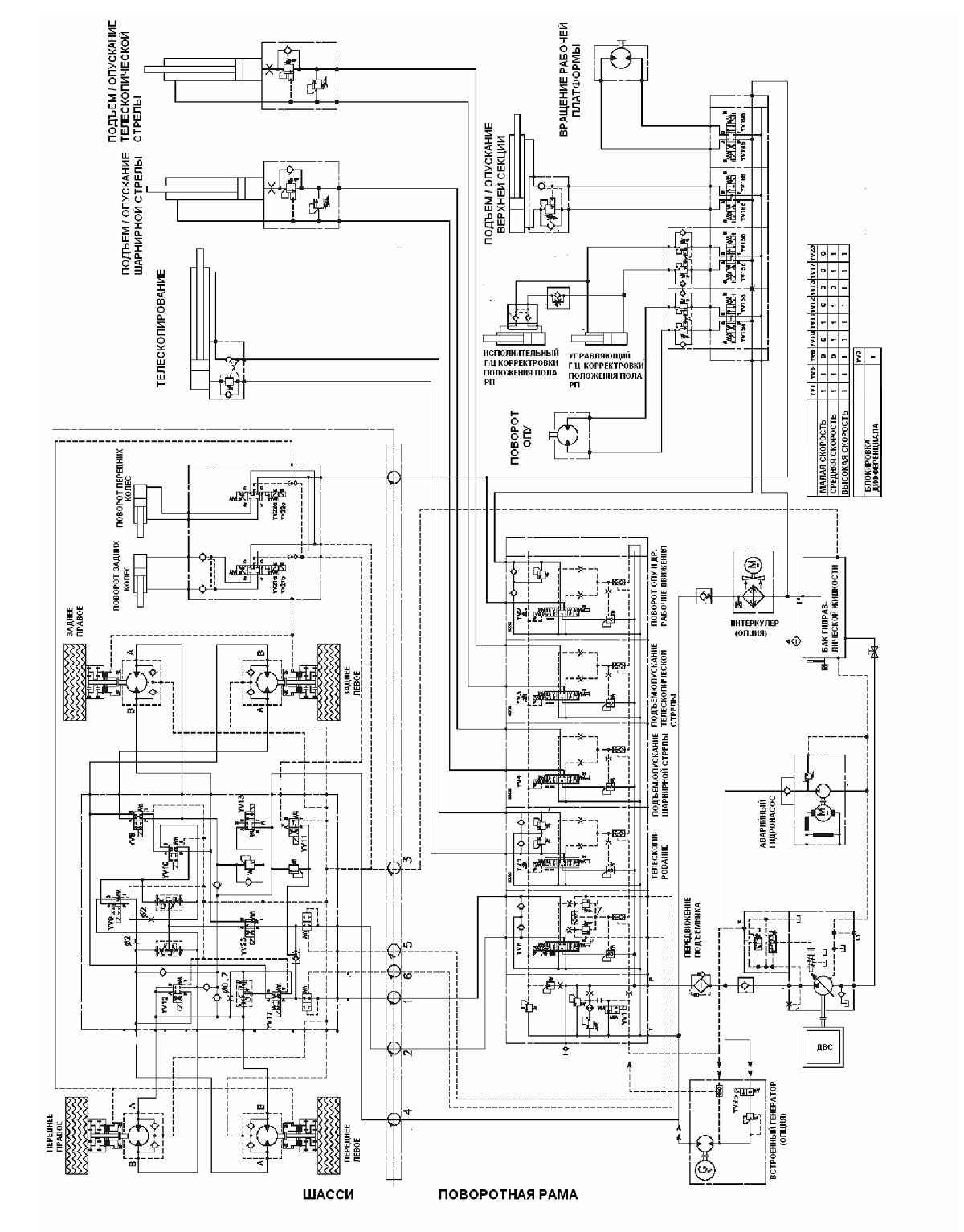

10.1 - ГИДРАВЛИЧЕСКАЯ СХЕМА ПОДЪЕМНИКА НА 260 РХ, Р24340


Рисунок 36. Электрическая схема подъемника НА 260 РХ.
