3.7.3
Подвеска крюковая вспомогательная автомобильного
крана КС-45717-1
Вспомогательная крюковая подвеска (рисунок 3.11) предназначена для
работы крана при однократной запасовке грузового каната.
Подвеска состоит из тяги 1 и крюка 5, вращающихся на упорных подшипниках
7, установленных в траверсах 4. Оси траверс соединены щеками 3. Подвеска
крюковая закрыта кожухом 2. К тяге 1 крепится клиновая обойма грузового
каната.

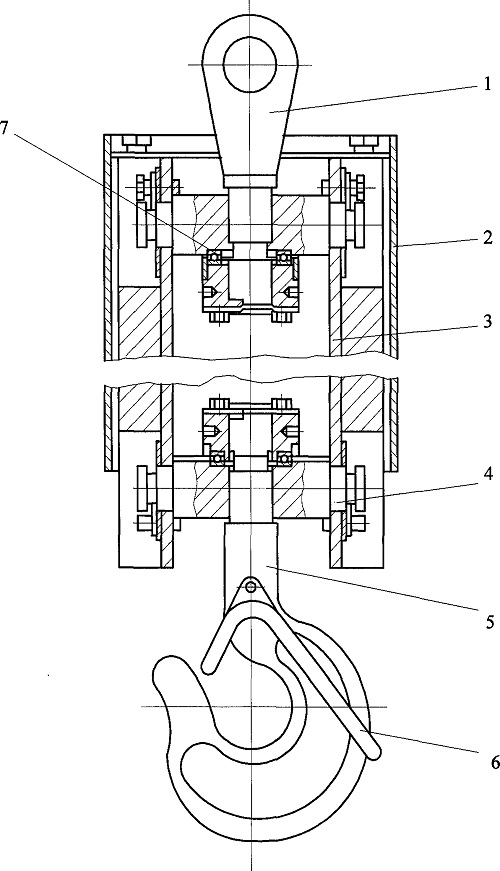

Рисунок 3.11 - Подвеска крюковая вспомогательная
автомобильного крана КС-45717-1
1 - тяга;
2 - кожух;
3 - щека;
4 - траверса;
5 - крюк;
6 - скоба
7 - подшипник
