Состав автомобильного крана КС-45717-1
Общий вид крана показан на рисунках 1.1 и 1.2.
Основные составные части крана приведены в таблице 1.2.
Таблица 1.2 - Основные составные части крана
|
Наименование |
Количество |
|
Неповоротная часть |
|
|
Автомобильное шасси |
1 |
|
Рама опорная |
1 |
|
Выносные опоры |
|
|
Привод насоса |
1 |
|
Подпятник |
|
|
Стойка поддержки стрелы |
1 |
|
Облицовка |
1 |
|
Запасное колесо |
1 |
|
Поворотная часть |
|
|
Платформа поворотная |
1 |
|
Противовес |
1 |
|
Механизм подъема |
1 |
|
Механизм изменения вылета |
1 |
|
Механизм поворота |
1 |
|
Кабина крановщика |
1 |
|
Рабочее оборудование |
1 |
|
Сменное рабочее оборудование |
1 |
|
Опора поворотная (опорно-поворотное устройство) |
1 |
|
Приводы управления |
|
|
Электрооборудование |
1 |
|
Гидропривод |
1 |
|
Комплект запасных частей, инструмента и принадлежностей |
1 |

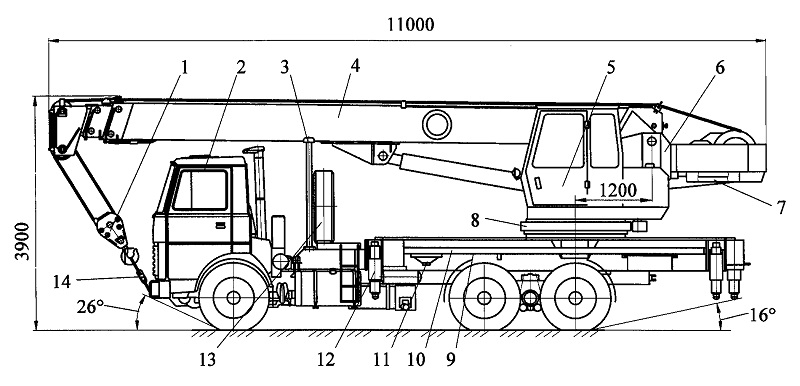

Рисунок 1.1 - Общий вид автомобильного крана КС-45717-1
1 - подвеска крюковая;
2 - автомобильное шасси;
3 - стойка стрелы;
4 - стрела;
5 - кабина крановщика;
6 - платформа поворотная;
7 - противовес;
8 - опора поворотная;
9 - рама опорная;
10 - облицовка;
11 - подпятник;
12 - опора выносная;
13 - запасное колесо; 14-петля

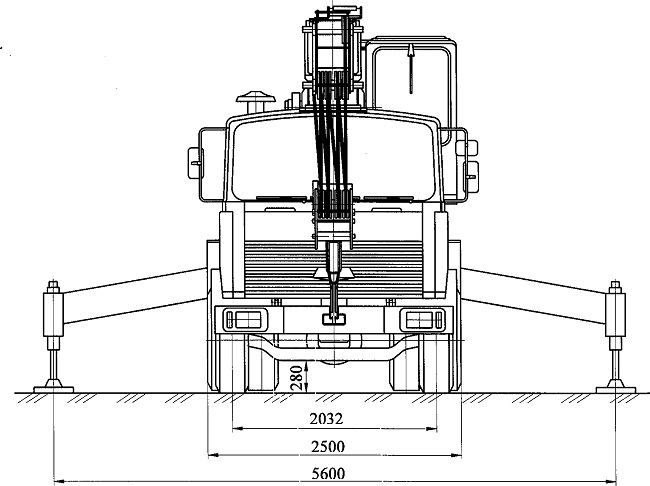

Рисунок 1.2 - Общий вид автомобильного крана КС-45717-1 на выносных опорах
