2020 год
5.4.
Строительно-монтажные работы с перемещением грузов
Подача грузов в проемы перекрытий.
Указания. Подачу грузов в проемы (люки) перекрытий и покрытий следует производить по специально разработанному проекту. При подаче груза в проемы (люки) перекрытий и покрытий необходимо опускать груз и поднимать крюк со стропами на минимальной скорости без их раскачивания.
Расстояние между краем проема (люка) и
грузом (или крюковой обоймой, если она опускается в проем (люк)) должно
обеспечивать свободное перемещение груза (или крюковой обоймы) через
проем и должно быть не менее
В исключительных случаях допускается уменьшать это расстояние при сопровождении груза через проем (люк) с помощью оттяжки.
Подведенный к проему (люку) груз должен
быть успокоен от раскачивания и только после этого опущен в проем. При
подъеме стропа через проем (люк) все крюки должны быть навешены на
разъемное звено, а строп должен направляться снизу с помощью пенькового
каната; пеньковый канат отцепляется от стропа после того, как строп
будет выведен из проема (люка). Стропальщик может подойти к грузу
(отойти от груза), когда груз будет опущен (поднят) на высоту не более
У места приема (или отправки) подаваемых (или вынимаемых) через проем (люк) грузов, а также у проема в перекрытии (покрытии) должна быть оборудована световая сигнализация (светящиеся надписи), предупреждающая как о нахождении груза над проемом (люком), так и об опускании его через проем (люк), а также надписи и знаки, запрещающие нахождение людей под перемещаемым грузом.
Световая сигнализация должна быть расположена так, чтобы не могла быть повреждена перемещаемым грузом или грузозахватными приспособлениями.
Между крановщиком и стропальщиком, находящимся вне видимости крановщика, должна быть установлена радиосвязь.
Проем (люк), через который производится
подача груза, должен иметь постоянное ограждение высотой (расстояние от
уровня рабочего места до самой низкой точки верхнего
горизонтального элемента) не менее

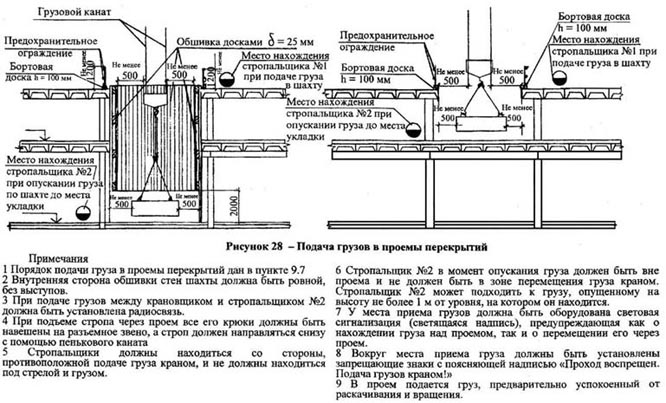

При подаче груза в проемы (люки) через межферменное пространство или через несколько перекрытий при расположении проемов (люков) непосредственно друг над другом оборудуется шахта с гладкими стенами или опускание груза должно производиться с обязательным сопровождением. Примеры подачи грузов через проемы (люки) представлены на рисунке 28.
Подача грузов в оконные и дверные проемы.
9.5.19 к. Подача грузов в оконные проемы и на балконы без специальных приемных площадок или специальных приспособлений не допускается.
Указания по установке безопасной эксплуатации грузоподъемных кранов и строительных подъемников при разработке проектов организации строительства и проектов производства работ.
Выносные грузоприемные площадки
1. Выносные грузоприемные площадки должны устанавливаться в соответствии с требованиями инструкции по их монтажу и эксплуатации. Места установки площадок определяются проектом производства работ.
2. Выносные грузоприемные площадки должны быть инвентарными и изготавливаться по проектам специализированных проектных организаций предприятиями, строительными и монтажными управлениями, имеющими дипломированных сварщиков, а также лицензию на изготовление площадок. Конструкция крепления площадки не должна оказывать отрицательных воздействий на элементы здания (сооружения), к которым производится крепление (стены, плиты перекрытия и т.п.), на что должно обращаться особое внимание при привязке ранее запроектированных площадок.
3. Выносные грузоприемные площадки проектируются на массу принимаемого груза.
4. Размер площадок принимается с учетом максимальных габаритов груза и возможности безопасного для стропальщика производства работ при приемке груза.
5. Возможность установки площадки и способы ее крепления в необходимых случаях согласовываются с автором проекта здания (сооружения). Необходимость согласования определяет разработчик ППР или автор проекта площадки.
6. Выносная грузоприемная площадка должна иметь паспорт и инструкцию по эксплуатации организации-изготовителя.
7. Согласно СНиП 12-03-2001 площадка после ее монтажа может быть допущена к эксплуатации только после того, как она выдержит испытания статической нагрузкой, превышающей ее нормативную на 20 %, в течение 1 часа. Испытания проводит ведомственная комиссия, назначаемая приказом по строительной организации. В составе комиссии участвуют проектировщики и, при необходимости, представители завода-изготовителя. Результаты испытания должны быть отражены в акте их приемки или в общем журнале работ.
8. В проекте производства работ
показывают места установки площадки, разрабатывают схему подачи грузов с
пояснительной запиской по безопасному производству работ. Стропальщик,
находясь в открытом проеме здания, может принимать подаваемый на
приемную площадку груз только опущенным на высоту 20-
На выносной грузоприемной площадке должна вывешиваться табличка с указанием номера, грузоподъемности, даты испытания, фамилии лица, ответственного за исправное состояние и безопасную эксплуатацию площадки. Таблицу масс грузов, подаваемых на площадку, вывешивают на видном месте на пути подхода к площадке.
9. Учет и регистрация площадок ведется в журнале учета и периодического осмотра грузозахватных приспособлений и тары.
10. Приказом по строительной организации назначаются лица, ответственные за исправное состояние и безопасную эксплуатацию грузоприемных площадок. Осмотр их состояния проводят один раз в 10 дней, что фиксируется в журнале.
11. Со стропальщиками и крановщиками, подающими грузы на приемную площадку, проводят инструктаж под роспись по безопасному производству работ.
12. Площадки
не должны устанавливаться по одной вертикали. Смещение одной площадки
относительно другой должно быть не менее

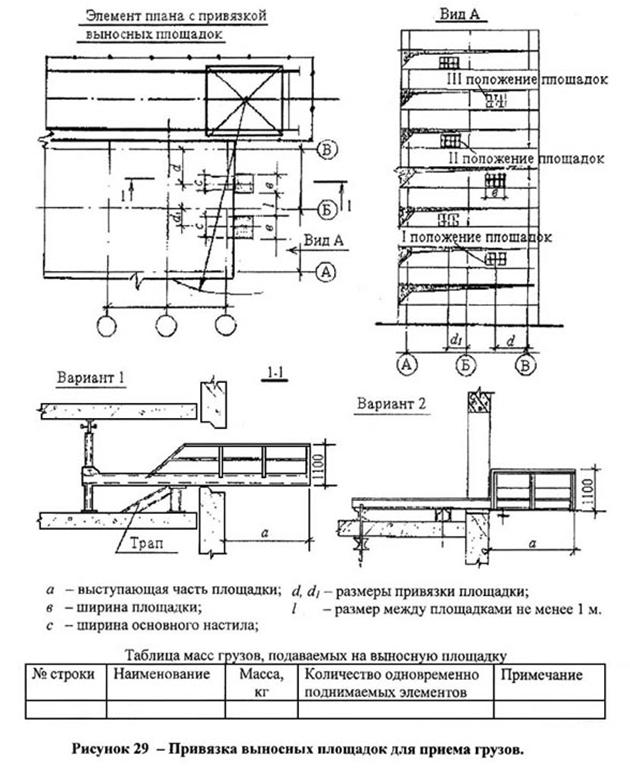

13. Пример привязки выносных площадок, предназначенных для приема строительных грузов и оборудования на перекрытые этажи строящихся или реконструируемых зданий (сооружений), дан на рисунке 29.
Кантовка грузов.
9.5.18 т) кантовка грузов кранами должна производиться на кантовальных площадках или в специально отведенных местах. Выполнение такой работы разрешается только по заранее составленной технологии, определяющей последовательность выполнения операции, способ строповки груза и указания по безопасному производству работ.
Кантовка конструкций на строительной площадке при монтаже или сборке их должна производиться по специально разработанным технологическим схемам, в которых должны отражаться технологическая последовательность выполнения операций, исключение косого натяжения грузовых канатов, указания по безопасному выполнению работ, а также указаны способы строповки конструкций.
Размеры площадок определяются с учетом размеров кантуемых изделий и фронта работ для обслуживания и кантовки. На кантовальных площадках устанавливается упор для предотвращения скольжения конструкций. Запрещается производить кантовку грузов непосредственно в штабелях.
Подъем и перемещение груза несколькими кранами.
9.5.4. Подъем и перемещение груза несколькими кранами допускаются в отдельных случаях. Такая работа должна производиться в соответствии с проектом или технологической картой, в которых должны быть приведены схемы строповки и перемещения груза с указанием последовательности выполнения операций, положения грузовых канатов, а также должны содержаться указания по безопасному перемещению груза.
При подъеме и перемещении груза несколькими кранами нагрузка, приходящаяся на каждый из них, не должна превышать грузоподъемность крана. Работа по перемещению груза несколькими кранами должна производиться под непосредственным руководством лица, ответственного за безопасное производство работ кранами.
Совмещение операций по одновременному подъему и повороту стрелы запрещается.
При разработке схем строповки для подъема груза несколькими кранами должны указываться места строповки грузов.
В ППР необходимо разработать пооперационную карту (схему) перемещения груза.
До подъема груза несколькими кранами необходимо предварительно проверить, могут ли крановщики синхронно выполнять команды лица, отв. по ст.9.4.4; при необходимости с крановщиками может проводиться репетиция без груза.
Перемещение грузов над перекрытиями, под которыми размещены производственные или служебные помещения, где могут находиться люди.
9.5.3. Перемещение грузов над перекрытиями, по которыми размещены производственные, жилые или служебные помещения, где могут находиться люди, не допускается. В отдельных случаях по согласованию с органами госгортехнадзора может производиться перемещение грузов над перекрытиями производственных или служебные помещений, где находятся люди, после разработки мероприятий, обеспечивающих безопасное выполнение pa6oт
