2. ПАРАМЕТРЫ КРАНОВ

Нагрузки

2.1

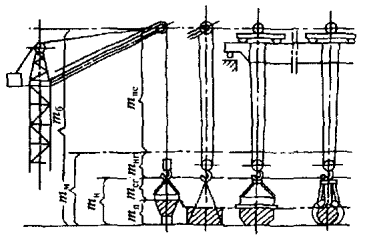

Грузоподъемность полезная mп

Груз массой mп, поднимаемый краном и подвешенный при помощи съемных грузозахватных приспособлений или непосредственно к несъемным грузозахватным приспособлениям. Если краны применяются для подъема затворов на гидроэлектростанциях или грузов с поверхности воды, в полезную грузоподъемность могут быть включены усилия, вызванные всасыванием воды или сцеплением воды вследствие всасывания







http://files.stroyinf.ru/Data1/8/8210/x080.gif

2.2

Съемное грузозахватное приспособление mсг

Устройство массой mсг, соединяющее груз с краном. Съемное грузозахватное приспособление легко снимается с подъемного устройства и отсоединяется от груза



2.3

Грузоподъемность нетто mн

Груз массой mн, поднимаемый краном и подвешенный при помощи несъемных грузозахватных приспособлений. Масса mн, представляет собой сумму значений массы груза, соответствующего полезной грузоподъемности mп и съемных грузозахватных приспособлений mсг

mн=mп+mсг



2.4

Несъемное грузозахватное приспособление mнг

Устройство массой mнг, к. которому можно подвешивать груз, соответствующий грузоподъемности нетто, и которое постоянно закреплено на нижнем конце подъемного устройства. Несъемные грузозахватные приспособления являются частью крана



2.5

Грузоподъемность миди mм

Груз массой mм, поднимаемый краном и подвешенный к нижнему концу подъемного средства. Масса mм представляет собой сумму значений массы груза, соответствующего полезной грузоподъемности mп, съемных грузозахватных приспособлений mсг и несъемных грузозахватных приспособлений mнг:

mм=mп+mсг+mнг



2.6

Подъемное средство mпс

Канаты, цепи или любое другое оборудование массой mпс, свисающее с крана, с грузовой тележки или с оголовка стрелы и приводимое в движение лебедкой для подъема или опускания груза, подвешенного к нижнему концу подъемного средства. Подъемные средства являются частью грузоподъемного устройства



2.7

Грузоподъемность брутто mб

Груз массой mб, подвешенный непосредственно к крану, к грузовой тележке или к оголовку стрелы. Масса mб представляет собой сумму значений массы груза, соответствующего полезной грузоподъемности mп, съемных и несъемных грузозахватных приспособлений mсг и mнг и подъемного средства mпс:

mб=mп+mсг+mнг+mпс



2.8

Момент грузовой:

М=Q×L

Произведение величин грузоподъемности Q и соответствующего ей вылета L

http://files.stroyinf.ru/Data1/8/8210/x082.gif

2.9

Момент грузовой опрокидывающий: М=Q×А

Произведение величин грузоподъемности Q и соответствующего вылета от ребра опрокидывания А

http://files.stroyinf.ru/Data1/8/8210/x084.gif

2.10

Конструктивная масса GK

Масса крана без балласта и противовеса в незаправленном состоянии, т.е. без топлива, масла, смазочных материалов и воды. Для стреловых кранов принимается в сборе с основной стрелой и противовесом в незаправленном состоянии

-

2.11

Общая масса GO

Полная масса крана в заправленном состоянии с балластом и противовесом

-

2.12

Нагрузка на колесо Р

Величина наибольшей вертикальной нагрузки, передаваемой одним ходовым колесом на крановый путь или на ось

http://files.stroyinf.ru/Data1/8/8210/x086.gif

Линейные параметры кранов

2.13

Вылет L

Расстояние по горизонтали от оси вращения поворотной части до вертикальной оси грузозахватного органа при установке крана на горизонтальной площадке

http://files.stroyinf.ru/Data1/8/8210/x088.gif

2.13.1

Вылет проектный

Вылет, определенный без нагрузки на крюке

-

2.13.2

Вылет рабочий

Вылет, определенный с грузом на крюке

-

2.14

Вылет от ребра опрокидывания А

Расстояние по горизонтали от ребра опрокидывания до вертикальной оси грузозахватного органа при установке крана на горизонтальной площадке

http://files.stroyinf.ru/Data1/8/8210/x090.gif

2.14.1

Вылет проектный от ребра опрокидывания

Вылет от ребра опрокидывания, определенный без нагрузки на крюке

-

2.14.2

Вылет рабочий от ребра опрокидывания

Вылет от ребра опрокидывания, определенный с грузом на крюке

-

2.15

Пролет S

Расстояние по горизонтали между осями рельсов кранового пути для кранов мостового типа

http://files.stroyinf.ru/Data1/8/8210/x092.gif

2.16

Вылет консоли l

Наибольшее расстояние по горизонтали от оси ближайшей к консоли опоры крана до оси расположенного на консоли грузозахватного органа

http://files.stroyinf.ru/Data1/8/8210/x094.gif

2.17

Подход С

Минимальное расстояние по горизонтали от оси рельса кранового пути до вертикальной оси грузозахватного органа

http://files.stroyinf.ru/Data1/8/8210/x096.gif

2.18

Габарит задний r

Наибольший радиус поворотной части крана со стороны, противоположной стреле

http://files.stroyinf.ru/Data1/8/8210/x098.gif

2.19

Высота подъема Н

Расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в верхнем положении: для крюков и вил - до их опорной поверхности для прочих грузозахватных органов - до их нижней точки (в замкнутом положении) Для мостовых кранов высота подъема принимается от уровня пола. Высота подъема определяется без нагрузки при установке крана на горизонтальной площади

http://files.stroyinf.ru/Data1/8/8210/x100.gif

http://files.stroyinf.ru/Data1/8/8210/x102.gif

2.20

Глубина опускания h

Расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в нижнем рабочем положении: для крюков и вил - до их опорной поверхности для прочих грузозахватных органов - до их нижней точки (в замкнутом состоянии) Для мостовых кранов глубина опускания принимается от уровня пола. Глубина опускания определяется без нагрузки при установке крана на горизонтальной площадке

http://files.stroyinf.ru/Data1/8/8210/x104.gif

http://files.stroyinf.ru/Data1/8/8210/x106.gif

2.21

диапазон подъема D

Расстояние по вертикали между верхним и нижним рабочим положением грузозахватного органа (см. пп. 2.19 и 2.20)

http://files.stroyinf.ru/Data1/8/8210/x108.gif

2.22

высота кранового туги Н0

Расстояние по вертикали от уровня пола (земли) до уровня головок рельсов кранового пути

http://files.stroyinf.ru/Data1/8/8210/x110.gif

Скорости рабочих движений

2.23

Скорость подъема (опускания) груза VП

Скорость вертикального перемещения рабочего груза в установившемся режиме движения

http://files.stroyinf.ru/Data1/8/8210/x112.gif

2.24

Скорость посадки Vm

Наименьшая скорость опускания наибольшего рабочего груза при монтаже или укладке в установившемся режиме движения

http://files.stroyinf.ru/Data1/8/8210/x114.gif

2.25

Частота вращения w

Угловая скорость вращения поворотной части крана в установившемся режиме движения. Определяется при наибольшем вылете с рабочим грузом при установке крана на горизонтальной площадке и скорости ветра не более 3 м/с на высоте 10 м

http://files.stroyinf.ru/Data1/8/8210/x116.gif

2.26

Скорость передвижения крана VK.

Скорость передвижения крана в установившемся режиме движения. Определяется при передвижении крана по горизонтальному пути с рабочим грузом и при скорости ветра не более 3 м/с на высоте 10 м

http://files.stroyinf.ru/Data1/8/8210/x118.gif

2.27

Скорость передвижения тележки Vт

Скорость передвижения грузовой тележки в установившемся режиме движения. Определяется при движении тележки по горизонтальному пути с наибольшим рабочим грузом и при скорости ветра не более 3 м/с на высоте 10 м

http://files.stroyinf.ru/Data1/8/8210/x120.gif

2.28

Скорость изменения вылета Vr

Средняя скорость горизонтального перемещения рабочего груза в установившемся режиме движения. Определяется при изменении вылета от наибольшего до наименьшего при установке крана на горизонтальном пути и скорости ветра не более 3 м/с на высоте 10 м

http://files.stroyinf.ru/Data1/8/8210/x122.gif

2.29

Время изменения вылета

Время, необходимое для изменения вылета от наибольшего до наименьшего. Определяется при изменении вылета под нагрузкой, равной грузоподъемности для наибольшего вылета при установке крана на горизонтальном пути при скорости ветра не более 3 м/с на высоте 10 м

-

2.30

Скорость ревизионная

Малая скорость перемещения крана в установившемся режиме движения, служащая для ревизии (контроля) несущих канатов и узлов крана

-

2.31

Скорость транспортная V0

Наибольшая скорость передвижения крана в транспортном положении, обеспечиваемая собственным приводом

http://files.stroyinf.ru/Data1/8/8210/x124.gif

2.32

Время рабочего цикла

Время, затрачиваемое на осуществление одного установленного рабочего цикла

-

Параметры, связанные с крановыми путями

2.33

Уровень стоянки крана

Горизонтальная поверхность основания или поверхность головок рельсов, на которую опирается неповоротная часть крана. Для кранов, у которых опоры расположены на разной высоте, уровень стоянки крана определяется по нижней опоре крана

http://files.stroyinf.ru/Data1/8/8210/x126.gif

2.34

Колея К

Для кранов стрелового типа - расстояние по горизонтали между осями рельсов или колес ходовой части крана. Для грузовых тележек - расстояние между осями рельсов для передвижения тележки

http://files.stroyinf.ru/Data1/8/8210/x128.gif

2.35

База В

Расстояние между осями опор (тележек) крана, измеренное вдоль пути

http://files.stroyinf.ru/Data1/8/8210/x130.gif

2.36

База выносных опор BO

Расстояние между вертикальными осями выносных опор, измеренное вдоль пути

http://files.stroyinf.ru/Data1/8/8210/x132.gif

2.37

Расстояние между выносными опорамиKO

Расстояние между вертикальными осями выносных опор, измеренное поперек пути

http://files.stroyinf.ru/Data1/8/8210/x134.gif

2.38

Уклон пути

Уклон, на котором допускается работа крана, определяемый отношением i=h/B, соответствующим разности уровней h двух точек пути, находящихся на расстоянии В, равном базе крана. Величина разности уровней измеряется при отсутствии нагрузки на данный участок пути

http://files.stroyinf.ru/Data1/8/8210/x136.gif

2.39

Уклон преодолеваемый

Уклон пути i=h/B, преодолеваемый краном с постоянной транспортной скоростью

http://files.stroyinf.ru/Data1/8/8210/x138.gif

2.40

Контур опорный

Контур, образуемый горизонтальными проекциями прямых линий, соединяющих вертикальные оси опорных элементов крана (колес или выносных опор)

http://files.stroyinf.ru/Data1/8/8210/x139.gif

2.41

Радиус закругления RK

Наименьший радиус закругления оси внутреннего рельса на криволинейном участке пути

http://files.stroyinf.ru/Data1/8/8210/x141.gif

2.42

Наименьший радиус поворота R

Радиус окружности, описываемой внешним передним колесом крана при изменении направления движения

http://files.stroyinf.ru/Data1/8/8210/x143.gif

Параметры общего характера

2.43

Группа классификации (режима)

Характеристика механизма или крана, учитывающая его использование по грузоподъемности, а также по времени или числу циклов работы

-

2.44

Габарит приближения

Пространство, определяемое условиями безопасности при работе крана вблизи сооружений, из пределов которого может выходить лишь грузозахватный орган при выполнении рабочих операций

http://files.stroyinf.ru/Data1/8/8210/x145.gif

2.45

Коэффициент запаса торможения

Отношение момента, создаваемого тормозом, к наибольшему моменту на тормозном валу от приложенных статических нагрузок: наибольшего рабочего груза (для механизма подъема) массы стрелы, противовеса, наибольшего рабочего груза ветра рабочего состояния (для механизма изменения вылета)

-

2.46

Обрыв проволоки каната

Одно- или многократное нарушение целостности отдельной проволоки на регламентированной длине участка каната, подвергаемого контролю

-
