Глава 93. Штамповочные элементы

93.1.3. Сохранение настроек

Вы можете сохранить заданные параметры штамповочного элемента для дальнейшего
использования при построении аналогичных элементов до конца сеанса работы. Для
этого, завершив настройку параметров элемента, включите опцию

По умолчанию.

93.2.

Штамповка

В настоящем разделе описан порядок построения открытой и закрытой штамповок. Они
имеют практически одинаковый набор параметров и создаются очень похоже.

Чтобы построить открытую штамповку, вызовите команду

Открытая штамповка.

Чтобы построить закрытую штамповку, вызовите команду

Закрытая штамповка.

Команды построения штамповок доступны, если выделен один эскиз — профиль штам!
повки (см. раздел 93.2.1).

Укажите направление построения (см. раздел 93.1.1 на с. 185).

Выберите неподвижную сторону штамповки (см. раздел 93.2.2).

Задайте высоту штамповки (см. раздел 93.2.3).

Задайте параметры боковых стенок (см. раздел 93.2.4).

Настройте параметры скругления ребер (см. разделы 93.1.2 на с. 186, 93.2.5 и 93.2.6).

Завершив настройку, нажмите кнопку

Создать объект на Панели специального управ!

ления, чтобы подтвердить создание штамповки.

К проектируемой листовой детали добавится новый элемент с заданными параметрами,
а в Дереве построения появится соответствующая пиктограмма:

▼

открытая штамповка,

▼

закрытая штамповка.

93.2.1. Профиль штамповки

Профиль штамповки — это форма ее дна. Профиль определяется эскизом, на котором
базируется штамповка. Тонкостенный элемент, получаемый выдавливанием эскиза в на!
правлении построения, образует боковые стенки штамповки.

Требования к эскизу

▼

Эскиз должен располагаться только на внешней или внутренней плоской грани листово!
го тела или листового элемента.

Если штамповка строится со скруглениями ребер дна и/или основания, то при малых (по
сравнению с радиусами) высотах штамповки становится невозможным одновременное
соблюдение заданных значений угла, радиусов и высоты. Поскольку высота и радиус
имеют более высокий приоритет, значение, введенное в поле

Угол, игнорируется. Вели!

чина угла уклона боковых стенок (фактически, угла наклона касательных к боковым
стенкам, так как их плоские участки в этих случаях вырождаются) вычисляется системой
автоматически.

Часть XIX. Детали из листового материала

188

▼

В эскизе может быть только один контур.

▼

Контур должен быть замкнут.

▼

Контур должен полностью находиться в пределах базовой грани (т.е. не должен иметь
общих точек с ее ребрами).

93.2.2. Неподвижная сторона

Неподвижная сторона — та часть базовой грани, положение которой при построении
штамповки не изменится. Неподвижная часть грани может находиться внутри профиля
штамповки или снаружи от него. Именно в этой части грани начинается фантомная
стрелка, показывающая направление построения.

Чтобы сменить неподвижную сторону, воспользуйтесь группой переключателей

Сторо

на. При смене неподвижной стороны положение фантомной стрелки в окне модели из!
меняется.

Зависимость результата построения открытой штамповки от выбора неподвижной сто!
роны представлена в таблице 93.1, а закрытой — в таблице 93.2. Штриховой линией на
рисунках показано исходное состояние детали. Обратите внимание на то, что закрытая
штамповка всегда имеет и дно, и основание, а открытая — либо дно, либо основание (в
зависимости от выбора неподвижной стороны).

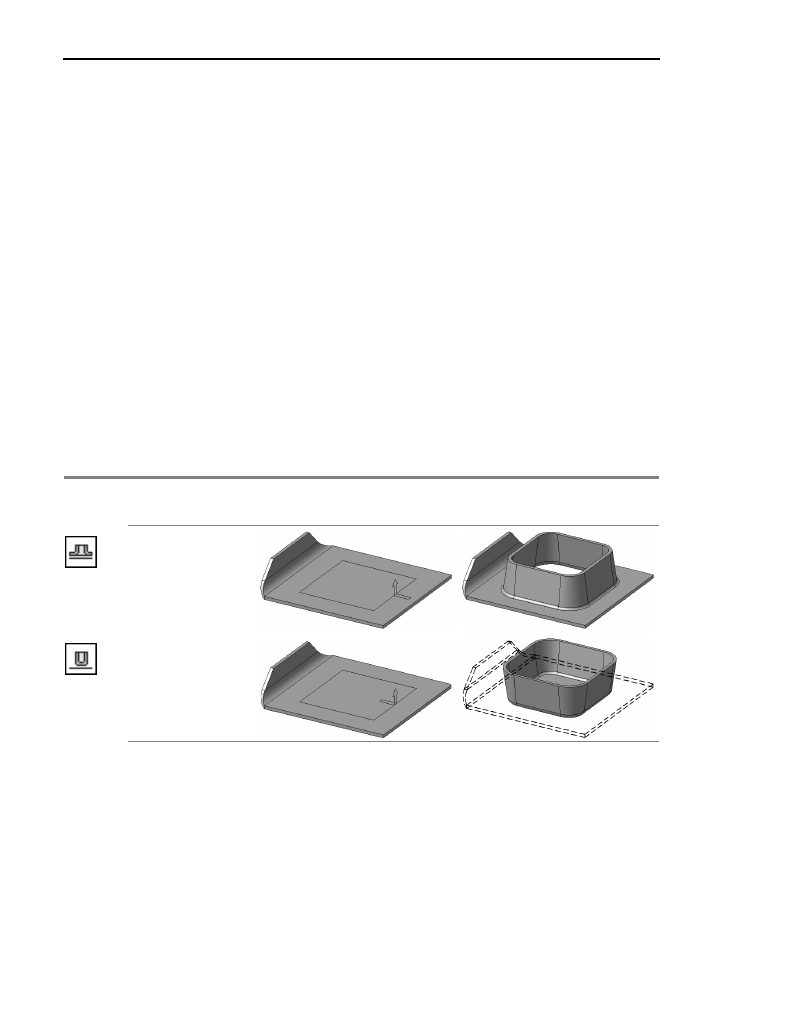

Табл. 93.1. Неподвижная сторона открытой штамповки

Значение опции
Сторона

Исходное состояние детали

Результат построения
штамповки

Сторона 1

Сторона 2

189

Глава 93. Штамповочные элементы

93.2.3. Высота

Чтобы определить высоту штамповки, необходимо выбрать способ задания высоты
штамповки и ввести значение высоты.

При построении открытой штамповки доступны два способа задания высоты:

▼

Полный,

▼

Снаружи.

При построении закрытой штамповки доступны три способа задания высоты:

▼

Полный,

▼

Внутри,

▼

Снаружи.

Выбрав способ задания высоты, введите нужное значение в поле

Высота.

93.2.4. Боковые стенки

При построении штамповки можно управлять следующими параметрами боковых сте!
нок: направление добавления материала и уклон.

Направление добавления материала

Толщина боковых стенок штамповки может откладываться внутрь или наружу по отно!
шению к поверхности, образованной перемещением профиля в направлении построе!
ния.

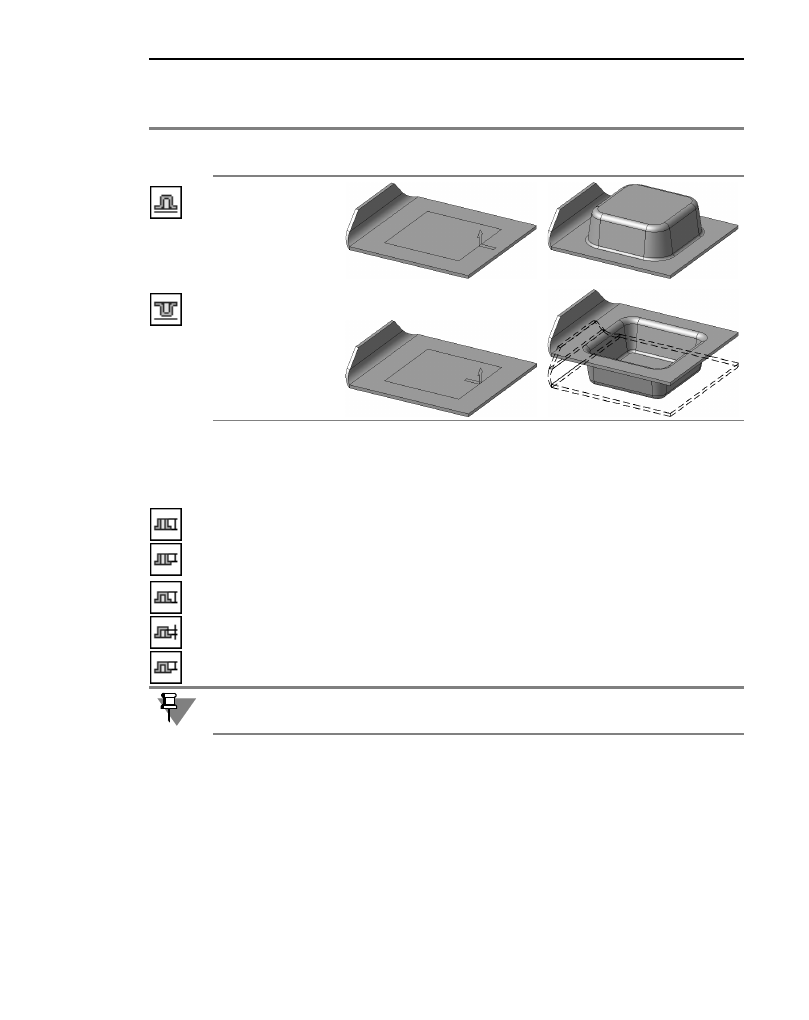

Табл. 93.2. Неподвижная сторона закрытой штамповки

Значение опции
Сторона

Исходное состояние детали

Результат построения
штамповки

Сторона 1

Сторона 2

При использовании способа

Полный заданное значение высоты штамповки должно

быть больше толщины листового тела.

Часть XIX. Детали из листового материала

190

Чтобы изменить направление добавления материала боковых стенок, воспользуйтесь
группой переключателей

Боковые стенки:

▼

для открытой штамповки:

▼

Внутрь

▼

Наружу

▼

для закрытой штамповки:

▼

Внутрь

▼

Наружу

Уклон боковых стенок

Боковые стенки штамповки могут быть уклонены в направлении построения. Чтобы пос!
троить штамповку с уклоном боковых стенок, введите значение угла уклона в поле

Угол.

Нулевое значение в этом поле означает отсутствие уклона.

Уклон боковых стенок штамповки производится в соответствии со следующими прави!
лами.

▼

Угол уклона отсчитывается от нормали базовой грани.

▼

Направление отсчета угла выбирается таким, чтобы боковые стенки были уклонены на!
ружу по отношению к дну штамповки.

▼

Исходные размеры профиля (определяемые эскизом) выдерживаются в области дна
штамповки.

Примеры построения открытой и закрытой штамповок с уклоном боковых стенок пока!
заны в таблице 93.3 и 93.4 соответственно. Направление добавления материала боковых
стенок во всех примерах — внутрь;

 α — угол уклона боковых стенок; штриховой линией

показано исходное положение детали, а утолщенной — грань, сохранившая в результате
построения форму и размеры профиля.

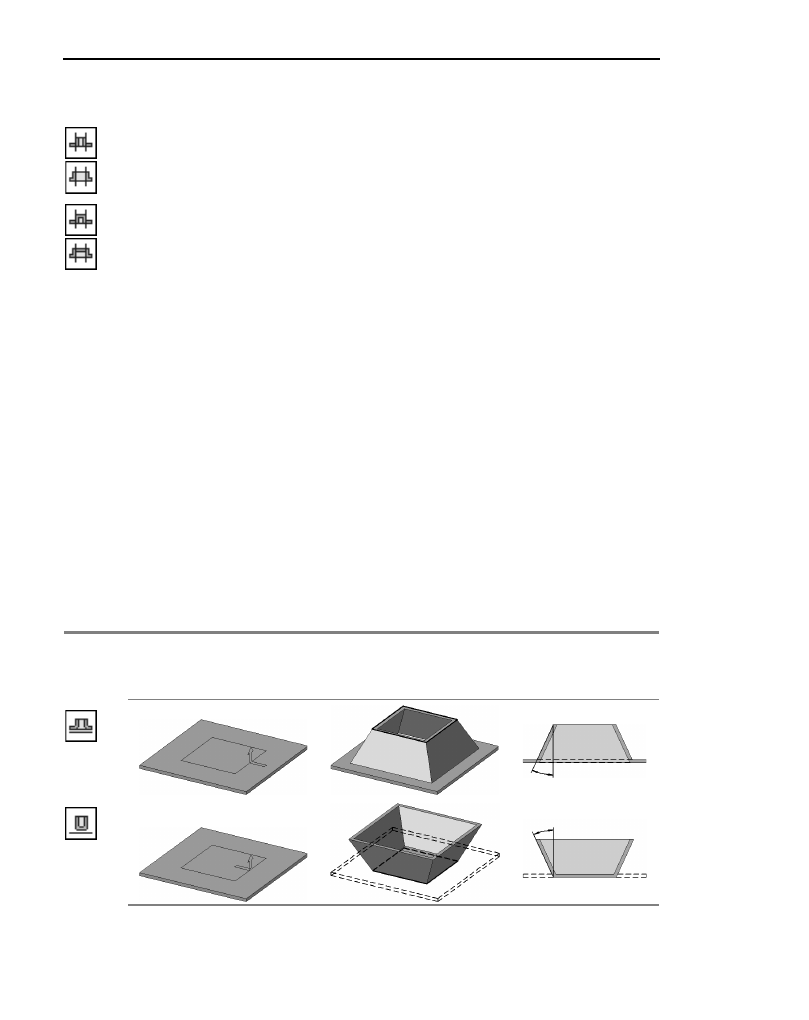

Табл. 93.3. Уклон боковых стенок открытой штамповки

Исходное состояние детали;
положение неподвижной
стороны

Результат построения

Сечение плоскостью,
перпендикулярной
базовой грани

α

α
