163

Глава 89. Сгибы

Подсечки с добавлением материала и без добавления материала, построенные с исполь!
зованием одних и тех же линии сгиба и базовой грани, различаются по следующим при!
знакам:

▼

форма прямоугольной проекции подсечки на базовую грань,

▼

форма разогнутой подсечки.

В качестве примера рассмотрим подсечку, исходный элемент которой показан на рисун!
ке 89.28.

Сравнение результатов построения подсечки представлено в таблице 89.7.

а)

б)

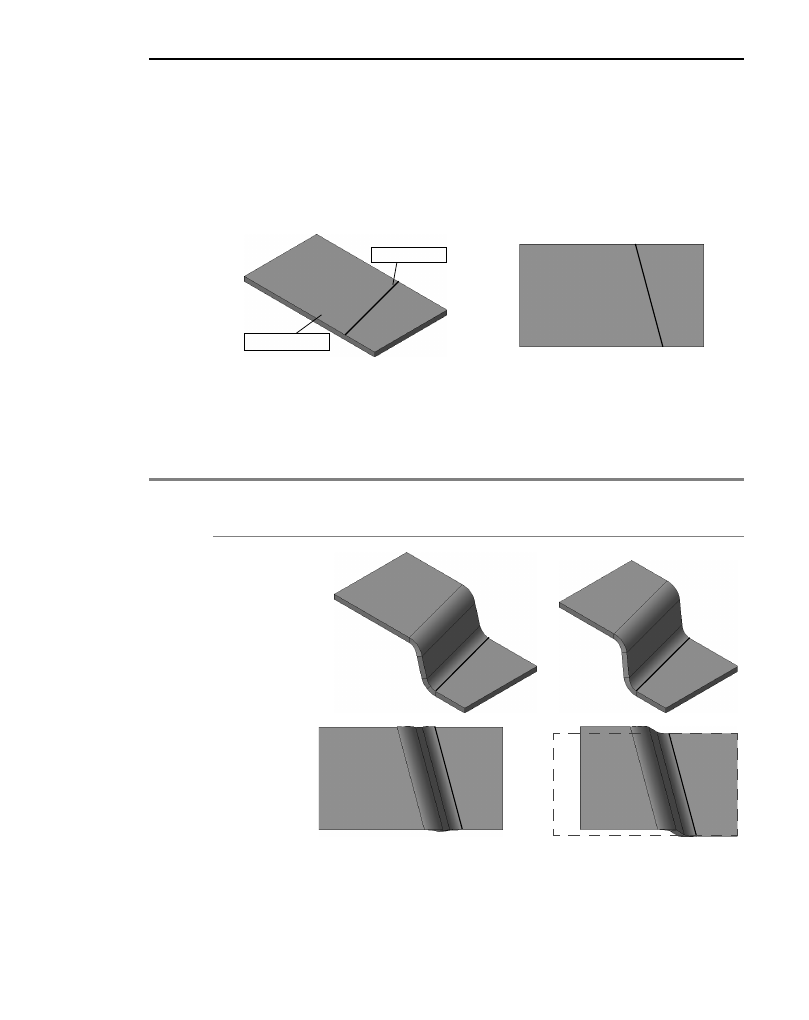

Рис. 89.28.  Исходный элемент подсечки: а) изометрическая проекция,

б) проекция исходного элемента на базовую грань

Линия сгиба

Базовая грань

Табл. 89.7. Подсечки с добавлением и без добавления материала

*



Различающиеся
признаки

Способ построения подсечки

С добавлением материала

Без добавления материала

проекция
подсечки на
базовую грань

...совпадает с контуром проекции
исходного элемента

...не совпадает с контуром
проекции исходного элемента

Часть XIX. Детали из листового материала

164

89.6.3. Плоский участок подсечки

Между сгибами подсечки может находиться плоский участок. Его наличие зависит от со!
отношения заданного (Н) и минимального (H

min

) размеров подсечки (см. табл.89.8).

H

min

— минимальный внутренний размер подсечки без плоского участка — определяет!

ся по формуле:

H

min

= 2

R ! (2

R + S)

cos

α, где

R — внутренний радиус сгибов;
S — толщина листового материала;
α— угол сгиба.

форма
разогнутой
подсечки

...не совпадает с формой исходного
элемента

...совпадает с формой
исходного элемента

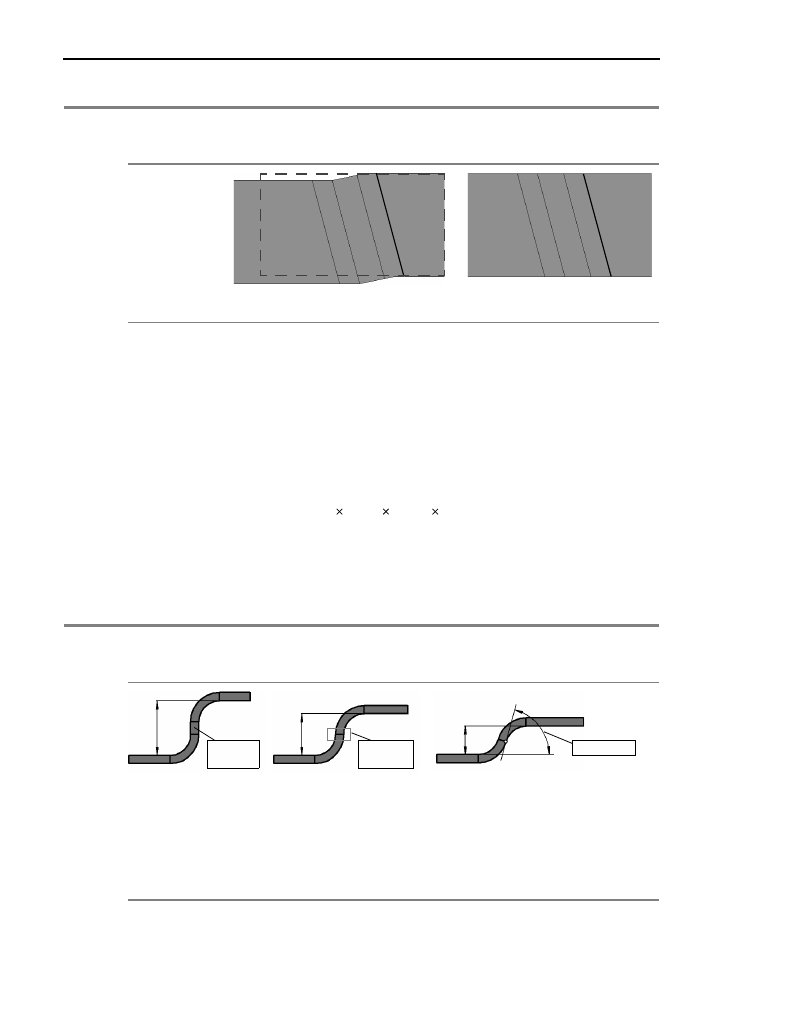

* Линия сгиба показана утолщенной линией, проекция исходного элемента –

штриховой.

Табл. 89.7. Подсечки с добавлением и без добавления материала

*



Различающиеся
признаки

Способ построения подсечки

С добавлением материала

Без добавления материала

Табл. 89.8. Определение наличия в подсечке плоского участка

*

Соотношение между заданным и минимальным размерами подсечки

Н>H

min

Н=H

min

Н<H

min

Подсечка
с плоским участком.
Значения параметров
Н, R и

α соответствуют

заданным.

Подсечка
без плоского
участка — с перегибом.
Значения параметров
Н, R и

α соответствуют

заданным.

Подсечка без плоского участка.
Параметры Н и R более приоритетны,
поэтому значение, введенное в поле
Угол, игнорируется. Величина угла
сгиба

α вычисляется системой

автоматически на основе
вышеприведенной формулы.

Н

Плоский
участок

Н

Область
перегиба

Н

Угол сгиба

165

Глава 89. Сгибы

89.7.

Замыкание углов

Замыкание угла — модификация плоских частей листовой детали, примыкающих к
двум смежным сгибам, с целью уменьшения зазора между этими частями (рис. 89.29).

Смежными считаются сгибы, имеющие общее ребро, расположенное так, как показано
на рис. 89.30.

Таким образом, сгибы, имеющие освобождения, а также сдвинутые друг относительно
друга, смежными не являются (рис 89.31). Соответствующие им углы не могут быть за!
мкнуты.

Плоские части детали, модифицируемые при замыкании угла, называются

сторонами

угла.

Замыкание угла характеризуется типом и зазором. Подробно об этих параметрах расска!
зано в разделах 89.7.1 и 89.7.2 соответственно. От выбранного типа замыкания зависит
принцип построения замыкания угла. Принципы построения описаны в разделах 89.7.3
и 89.7.4.

* На рисунках показана проекция подсечки на плоскость, перпендикуляр!

ную линии сгиба этой подсечки.

а)

б)

в)

г)

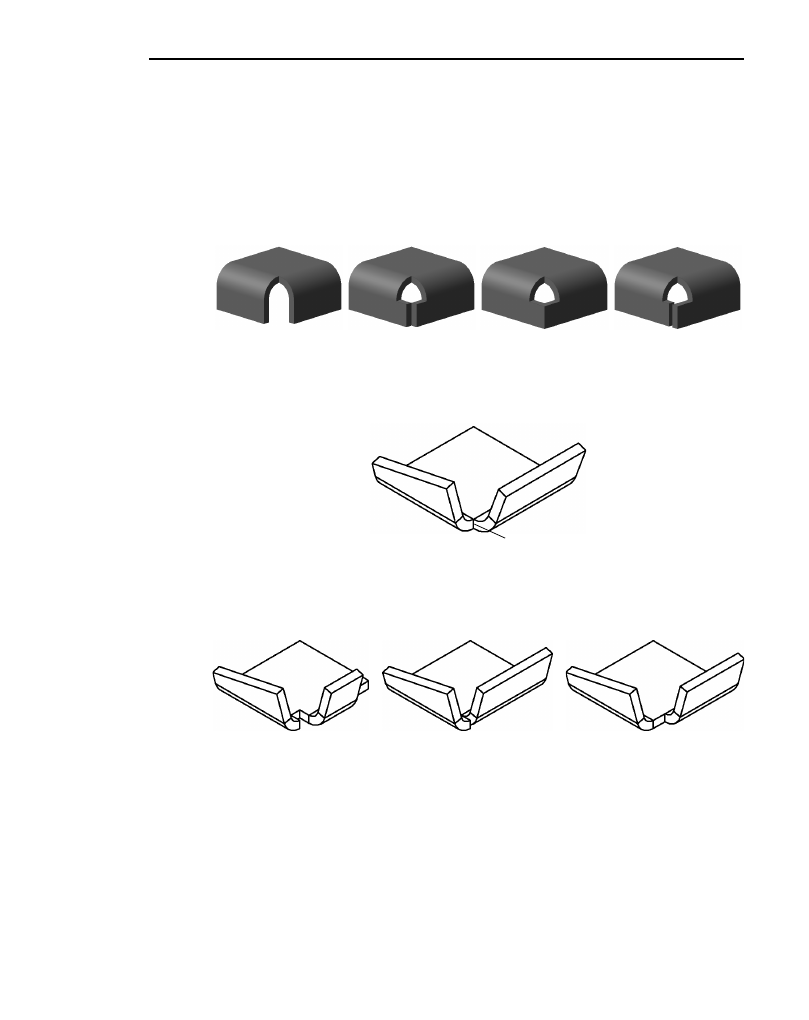

Рис. 89.29.  Замыкание угла: а) исходное состояние детали, б), в), г) варианты замыкания угла

Рис. 89.30.  Смежные сгибы

Общее ребро

Рис. 89.31.   Примеры несмежных сгибов

Часть XIX. Детали из листового материала

166

89.7.1. Типы замыкания

Чтобы указать тип замыкания, раскройте список

Тип на вкладке Параметры Панели

свойств и выберите из него нужную строку (табл. 89.9).

При выборе варианта

Замыкание с перекрытием в окне модели появляется фантом!

ная стрелка. Она располагается на той стороне угла, которая будет перекрывать вторую
сторону. Чтобы выбрать другой вариант перекрытия, нажмите кнопку

Изменить пере

крытие. Положение стрелки в окне детали изменится.

89.7.2. Зазор

Зазор — расстояние, на котором будут расположены друг от друга стороны замыкаемо!
го угла. Зазор измеряется в проекции детали на плоскость, перпендикулярную сторонам
угла. Такой плоскостью может служить любая плоскость, перпендикулярная линии пе!
ресечения внешних или внутренних граней сторон угла (рис. 89.32, а). В этой же плос!
кости измеряется

замыкаемый угол (рис. 89.32, б).

Для ввода величины зазора служит поле

Зазор на вкладке Параметры Панели свойств.

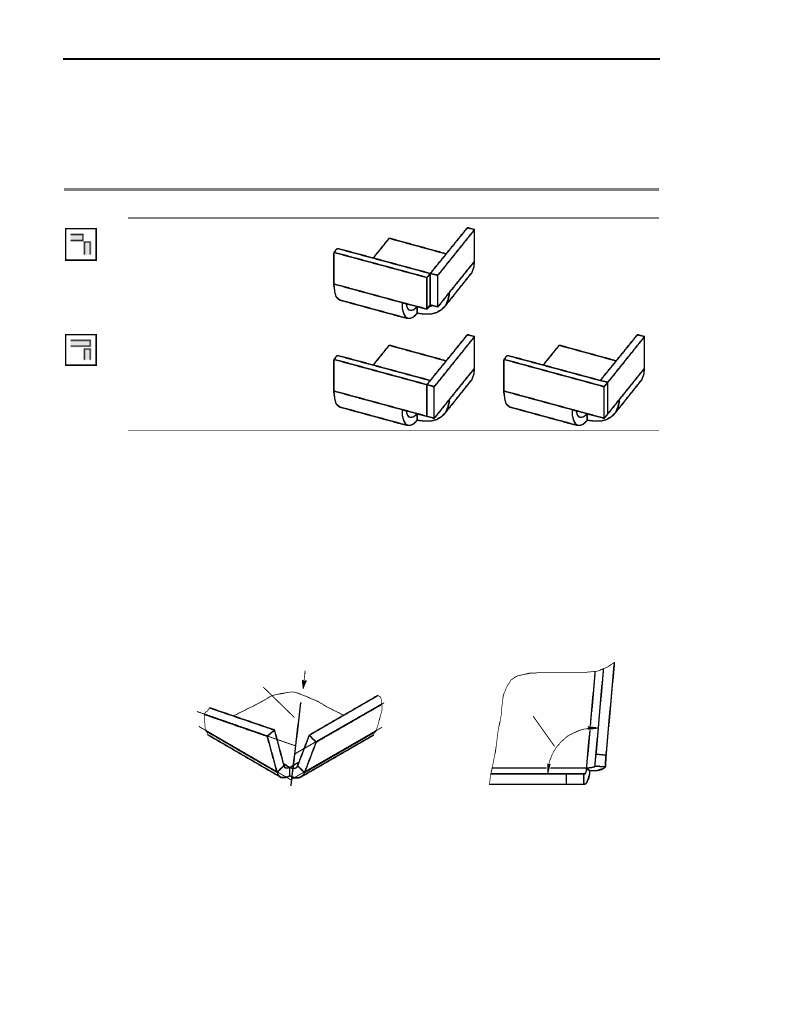

Табл. 89.9. Типы замыкания угла

Значение опции Тип

Результат построения

Замыкание встык

Замыкание с перекрытием

а)

б)

Рис. 89.32.  Измерение зазора: а) определение положения плоскости измерения,

б) проекция детали на плоскость измерения (вид по стрелке); замыкаемый угол

Линия пересечения
внешних граней
сторон угла

Замыкаемый
угол
