Глава 48. Построение видов

48.9.2. Направление сдвига при разрыве

Направление сдвига — линия, вдоль которой сдвигаются друг к другу видимые части
изображения при создании разрыва вида. На рисунке 48.5 показаны система координат
вида, границы разрыва и направление сдвига. В данном случае угол между осью Х и на!
правлением сдвига равен нулю.

l

Обратите внимание на то, что направления сдвига одного и того же вида могут быть
только параллельны или перпендикулярны друг другу. Например, в виде создан разрыв,
направление сдвига которого расположено под углом 30° к оси Х. Впоследствии в этом
виде можно будет создать разрывы, направления сдвига которых располагаются либо
под таким же углом, либо под углом 120° к оси Х.

48.9.3. Амплитуда

Амплитуда — отклонение линии с изломом или волнистой от средней линии (рис.  48.6).

Значение амплитуды для линии с изломом равно значению, заданному поле

Амплиту

да, max.

Значение амплитуды для волнистой линии задается в поле

Амплитуда, % в процентах

от

длины разрыва.

Длина разрыва — расстояние между максимально удаленными друг от друга крайними
видимыми точками, измеренное перпендикулярно направлению сдвига (рис. 48.7).

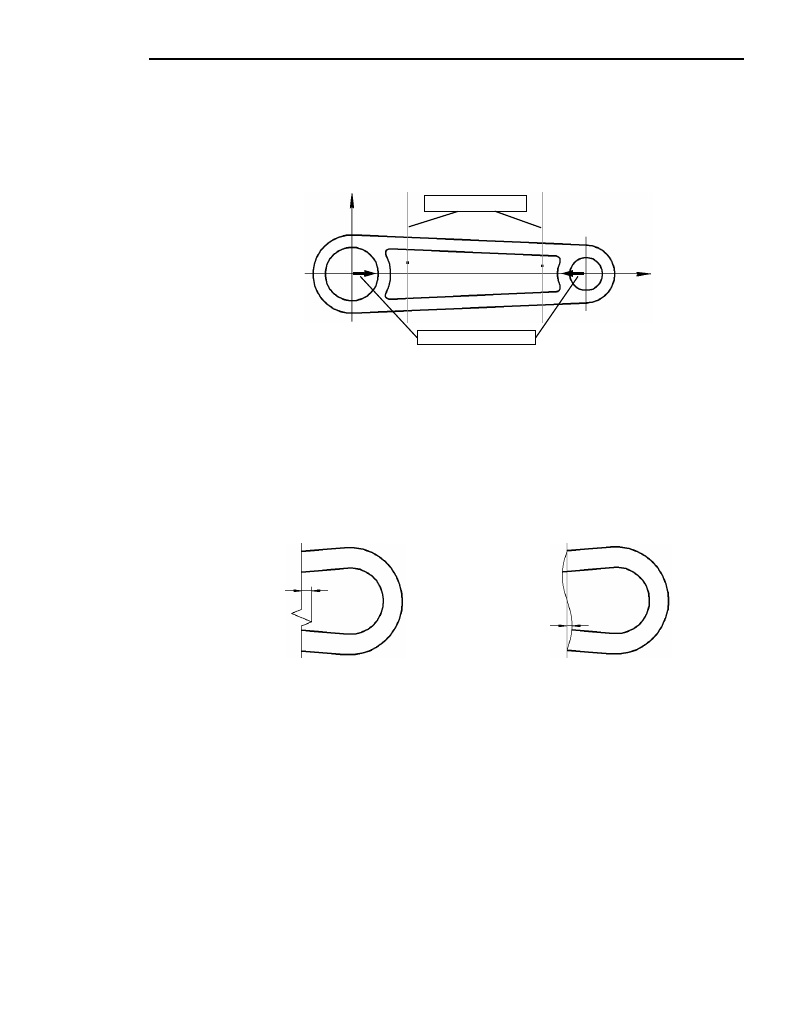

Рис. 48.5.  Направление сдвига

Y

X

0

Границы разрыва

Направление сдвига

а)

б)

Рис. 48.6.  Амплитуда: а) линии с изломом,

б) волнистой линии (серым цветом показана средняя линия)

Часть VII. Ассоциативные виды

86

Значение, введенное в поле

Амплитуда, max, для волнистой линии задает наибольшую

допустимую амплитуду. Если расчетное значение амплитуды, выраженное в миллимет!
рах, превысит максимальное, то для отрисовки линии будет использоваться уже не рас!
четная, а установленная максимальная величина.

48.9.4. Настройка параметров линии разрыва

Для настройки умолчатель!
ных параметров линий раз!
рыва в текущем чертеже вы!
зовите команду

Сервис —

Параметры... — Текущий
чертеж — Линия разрыва.

Появившийся на экране
диалог (рис. 48.8) содержит
элементы управления, поз!
воляющие настроить умол!
чательные параметры линий
разрыва (табл. 48.5).

Рис. 48.7.  Длина разрыва

При использовании волнистой линии расстояние между границами разрыва не может
быть меньше удвоенного значения максимальной амплитуды.

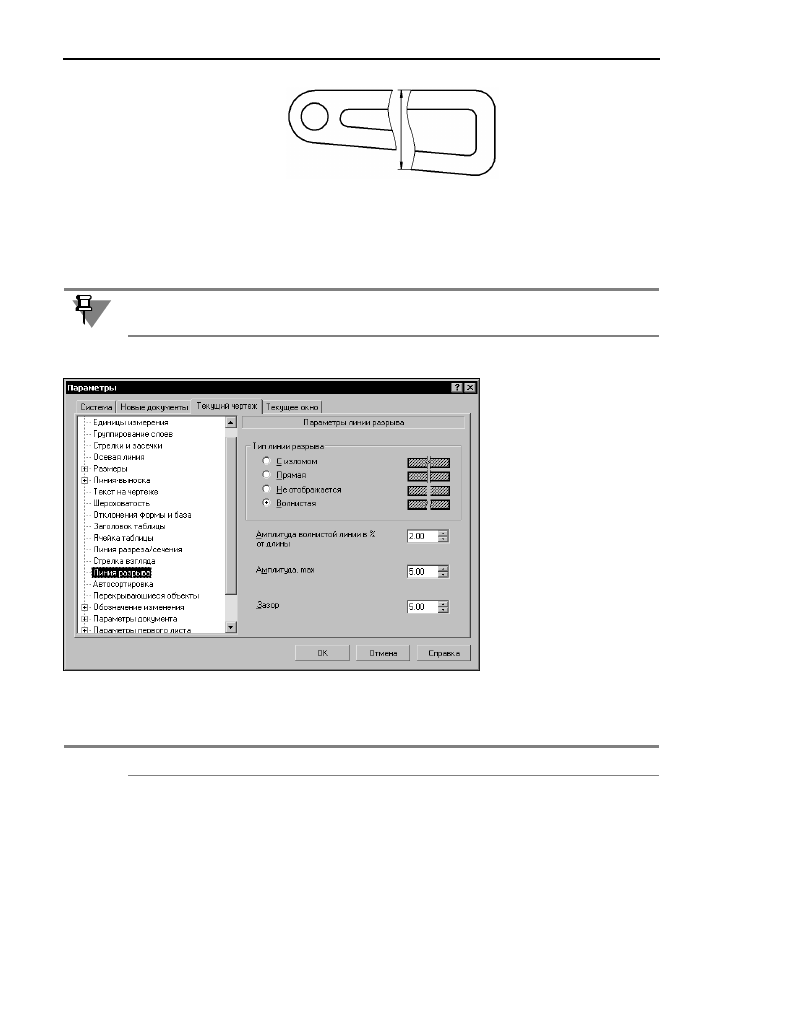

Рис. 48.8. Диалог настройки параметров линии разрыва

Табл. 48.5. Диалог настройки параметров линии разрыва

Элемент

Описание

Тип линии
разрыва

Группа опций, позволяющая выбрать умолчательный тип линии
разрыва.

Амплитуда
волнистой линии
в % от длины

Амплитуда, max

Поля для настройки амплитуды волнистой линии или линии
с изломом. Подробно назначение этих полей рассмотрено в
разделе 48.9.3 на с. 85.

87

Глава 48. Построение видов

Настройка, сделанная в данном диалоге, хранится в самом документе и не изменяется
при его передаче на другое рабочее место.

Если вы используете одни и те же параметры линий разрыва во всех чертежах, то настра!
ивать каждый чертеж нерационально. Можно сделать так, чтобы все новые чертежи сра!
зу создавались с требуемыми настройками волнистых линий.

Для этого вызовите команду

Сервис — Параметры — Новые документы — Графи

ческий документ — Линия разрыва. На экране появится диалог, аналогичный пока!
занному на рис. 48.8. Установите необходимые значения, как описано выше.

Эта настройка распространяется только на чертежи, созданные после ее выполнения.
Документы, существовавшие до выполнения настройки, не изменяются.

48.9.5. Особенности работы с разрывами изображений

1. Если в окне чертежа включено отображение сетки, то она не отображается между грани!

цами разрыва. Привязка по сетке между границами разрыва невозможна.

2. Все размеры, обозначения, надписи и таблицы, имеющиеся в виде с разрывом, остаются

видны, даже если они находились (полностью или частично) между границами разрыва
при его настройке.

3. Осевые линии и обозначения центра, полученные с помощью команд

Осевая линия по

двум точкам, Автоосевая (см. Том I, раздел 27.16 на с. 212 и 27.17 на с. 212) и Обоз
начение центра (см. Том I, раздел 27.18 на с. 218), не прерываются. Если же указан!
ные объекты создавались в документе с помощью команды

Отрезок (см. Том I, раздел

12.1 на с. 115), то они будут разорваны так же, как и остальные геометрические объекты.

4. При добавлении новых объектов в вид с разрывом линии разрыва не перестраиваются

автоматически. Для их перерисовки с учетом новых габаритов изображения следует вы!
звать команду

Обновить изображение.

Зазор

Поле для ввода или выбора расстояния между линиями разрыва —
расстояния, на котором будут располагаться друг от друга видимые
части изображения после создания разрыва.
Минимальное значение зазора — 1 мм.

*

* При использовании линий разрыва с изломом зазор должен составлять не

менее двух амплитуд. Поэтому, если умолчательный зазор меньше удвоен!
ной максимальной амплитуды, то при создании разрыва, ограниченного
линиями с изломом, значение зазора автоматически увеличивается.

Табл. 48.5. Диалог настройки параметров линии разрыва

Элемент

Описание

Настройка параметров, выполненная для текущего чертежа, будет учитываться только
для вновь создаваемых линий разрыва. Линии, созданные до изменения настройки, ос!
танутся прежними.

88

Глава 49.

Приемы работы с ассоциативными видами

При работе с ассоциативными видами вы можете использовать общие приемы
(см. главу 43), а также ряд специальных приемов.

49.1.

Назначение «неразрезаемых» компонентов

Сразу после создания разреза или сечения сборки (в том числе местного разреза или се!
чения) все детали, попавшие в секущую плоскость, изображаются разрезанными. Одна!
ко существуют детали, которые не должны показываться в разрезе, несмотря на то, что
через них проходит секущая плоскость. К ним относятся валы, крепежные элементы и
др.

Чтобы указать деталь или подсборку, которая не должна разрезаться, выполните следу!
ющие действия.

1. Разверните «ветвь» Дерева построения чертежа, соответствующую разрезу (сечению),

на котором компонент должен быть показан неразрезанным.

2. Из контекстного меню этого компонента вызовите команду

Не разрезать (рис. 47.4, б

на с. 72).

3. Вид, содержащий изображение этого компонента, будет отмечен в Дереве построения

красной «галочкой», означающей, что чертеж необходимо перестроить.

4. Нажмите клавишу <F5> или кнопку

Перестроить на панели Вид.

Изображение в чертеже будет перестроено с учетом сделанных изменений.

Чтобы вновь включить изображение компонента в разрезе, вызовите из контекстного
меню на нем в Дереве построения команду

Разрезать, после чего перестройте чертеж.

Изображение компонента в неразрезанном виде на одном разрезе (сечении) никак не
влияет на изображение его на других разрезах (сечениях). Иными словами, компонент,
изображенный на нескольких разрезах (сечениях), на одних может быть показан разре!
занным, а на других — целым.

49.2.

Отключение изображения компонента на виде

Чтобы дать представление о внутреннем устройстве изделия, на некоторых видах черте!
жа его изображают, не показывая какие!либо детали.

Для получения изображения изделия без каких!либо деталей совершенно необязатель!
но прибегать к редактированию трехмерной модели.

После создания в чертеже нужных видов (по умолчанию они содержат изображения всех
компонентов сборки), можно отключить показ «лишних» компонентов на некоторых из
них.
