Глава 45. Технические требования

▼

вызов команды

Редактор — Удалить — Технические требования,

▼

вызов команды

Удалить тех. требования из их контекстного меню,

▼

удаление текста технических требований в режиме их редактирования.

45.4. Настройка технических требований

Чтобы настроить парамет!
ры технических требований
в текущем чертеже, вызо!
вите команду

Сервис —

Параметры... — Текущий
чертеж — Параметры до
кумента. Раскройте раздел
Технические требова
ния в левой части вкладки
(рис. 45.3).

Он содержит пункты, пере!
численные в таблице 45.2.
При выборе каждого из
этих пунктов в правой части
вкладки появляются соот!
ветствующие элементы уп!
равления.

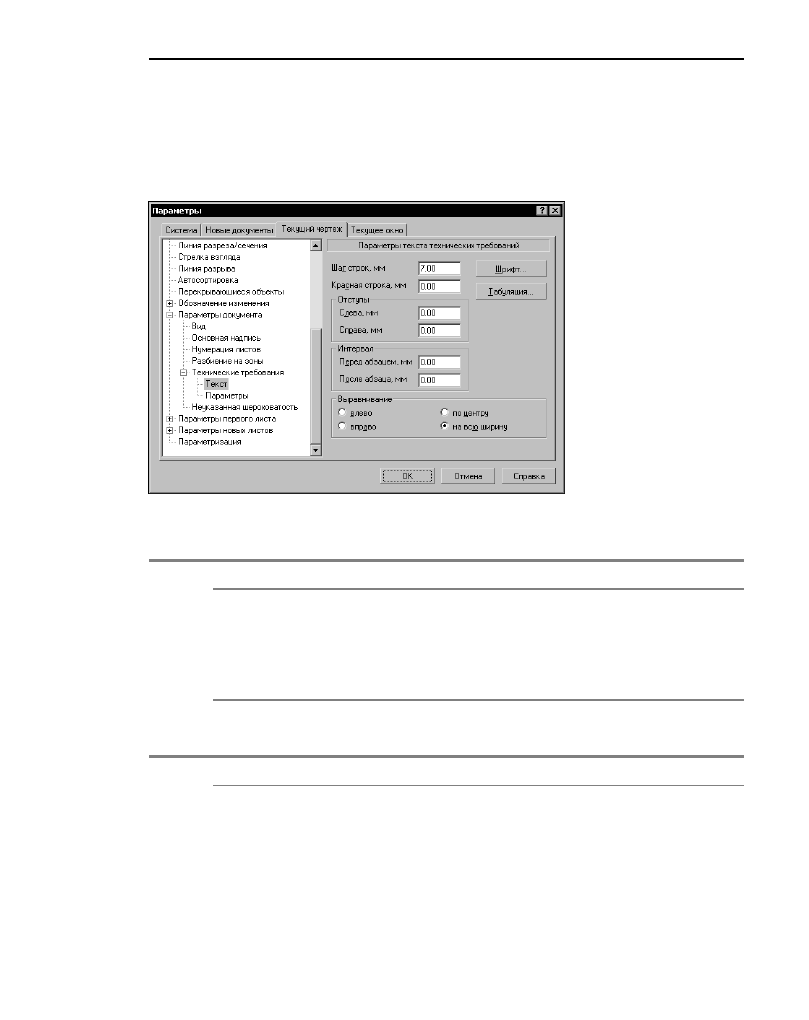

Рис. 45.3.  Настройка технических требований в текущем чертеже

Табл. 45.2. Пункты раздела Технические требования

Пункт

Позволяет настроить

Текст

Параметры текста (символов и абзацев) технических требований.
Элементы управления, расположенные в правой части вкладки,
представлены в таблице 64.2 на с. 204.

Параметры

Автоматическую нумерацию пунктов технических требований и их
размещение. Элементы управления представлены в таблице 45.3.

Табл. 45.3. Элементы управления параметрами технических требований

Название

Описание

Устанавливать
нумерацию
при создании

Опция, управляющая автонумерацией пунктов технических
требований при их вводе. Если она включена, то нумерация абзацев
технических требований устанавливается автоматически.
Включение или выключение данной опции не влияет на уже
существующие в текущем чертеже технические требования.

Часть VI.

Создание чертежей

66

После выхода из диалога параметров отрисовка текста технических требований изме!
нится в соответствии с выполненной настройкой.

Настройка параметров технических требований хранится в самом чертеже и не изменя!
ется при его передаче на другое рабочее место.

Если вы используете одни и те же параметры текста и расположения для технических
требований во всех чертежах, то выполнение соответствующей настройки в каждом чер!
теже нерационально. В этом случае можно сделать так, чтобы все новые чертежи сразу
создавались с требуемыми настройками технических требований.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры документа — Технические требования. Устано!
вите необходимые значения в пунктах

Текст и Параметры, как описано выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.
Чертежи, существовавшие до выполнения настройки, не изменяются.

Располагать
на последних
листах документа

Опция, управляющая умолчательным расположением технических
требований. Если она включена, то технические требования
автоматически размещаются на последнем листе (листах)
документа, а если включена, то на первом.
Включение или выключение данной опции влияет на расположение
технических требований, только если оно не изменялось вручную
(см. раздел 45.1 на с. 62).
Состояние этой опции определяет результат работы команды
Авторазмещение тех. требований.

Табл. 45.3. Элементы управления параметрами технических требований

Название

Описание

67

Глава 46.

Разбиение чертежа на зоны

Включение и настройка раз!
биения текущего чертежа на
зоны производится в диало!
ге (рис. 46.1), вызываемом
командой

Сервис — Пара

метры... — Текущий чер
теж — Параметры доку
мента — Разбиение на
зоны. Элементы управле!
ния диалога представлены в
таблице 46.1.

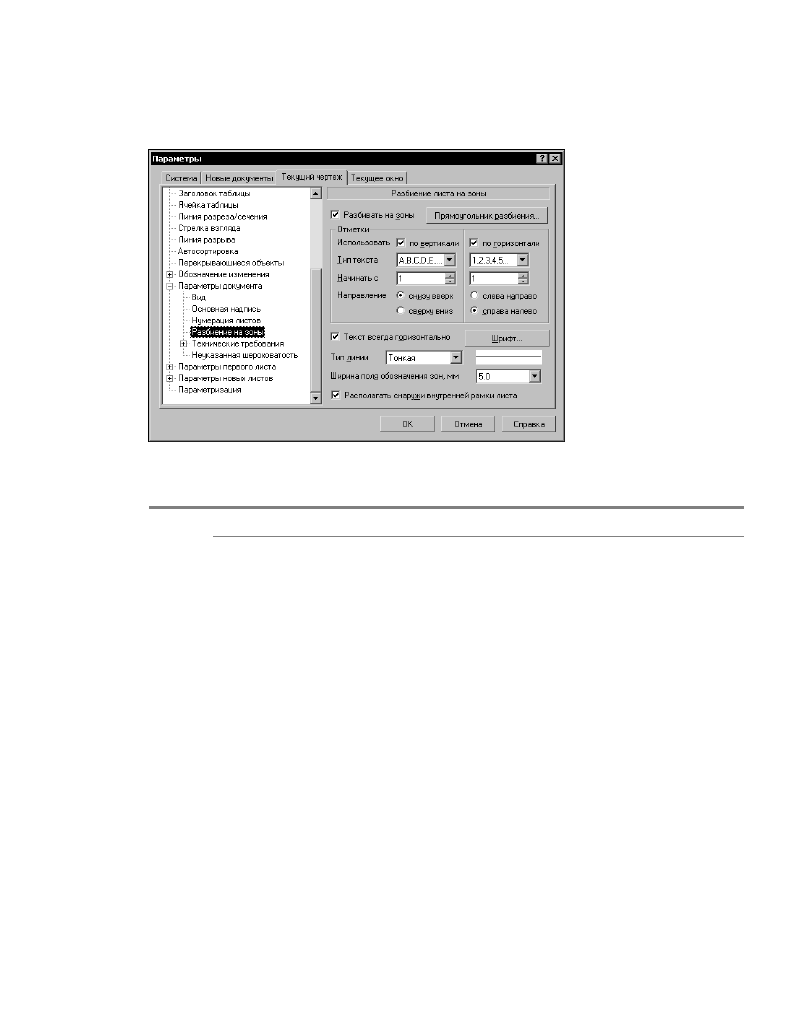

Рис. 46.1.  Настройка технических требований в текущем чертеже

Табл. 46.1. Диалог настройки разбиения чертежа на зоны

Элемент

Описание

Разбивать
на зоны

Включите эту опцию для активизации разбиения листа на зоны и
настройки параметров разбиения. По умолчанию опция выключена
и все элементы управления диалога недоступны.

Прямоугольник
разбиения

Нажмите эту кнопку, чтобы вызвать диалог задания размеров зон.
В полях появившегося диалога введите значения высоты и ширины
зон или выберите эти значения из раскрывающихся списков. При
разбиении листа на зоны ориентация прямоугольника разбиения
игнорируется: сторона листа делится на длину той стороны
прямоугольника, которая максимальное количество раз
укладывается в длину этой стороны листа.

Отметки

Опции этой группы управляют простановкой обозначений зон на
листе чертежа.

по вертикали
по горизонтали

Включите нужную опцию для отображения соответствующих
обозначений.

тип текста

Выберите символы для обозначения зон (арабские или римские
цифры, буквы русского или латинского алфавита).

начальный номер Выберите цифру или номер буквы, с которой будет начинаться ряд

обозначений.

Часть VI.

Создание чертежей

68

После выхода из диалога параметры разбиения чертежа на зоны изменятся в соответс!
твии с выполненной настройкой.

Настройка параметров разбиения на зоны хранится в самом чертеже и не изменяется
при его передаче на другое рабочее место.

Если вы используете одни и те же параметры разбиения на зоны во всех чертежах, то вы!
полнение соответствующей настройки в каждом чертеже нерационально. В этом случае
можно сделать так, чтобы все новые чертежи сразу создавались с требуемыми настрой!
ками разбиения на зоны.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры документа — Разбиение на зоны. Настройте пара!
метры разбиения, как описано выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.
Чертежи, существовавшие до выполнения настройки, не изменяются.

снизу вверх
сверху вниз
слева направо
справа налево

Выберите вариант направления простановки обозначений.

Текст всегда
горизонтально

Включите эту опцию, чтобы все символы обозначения зон
располагались горизонтально.

Шрифт

Нажмите эту кнопку, чтобы вызвать диалог задания параметров
шрифта обозначений зон.

Тип линии

Выберите тип линии для отрисовки границ зон.

Ширина поля
обозначения зон

Выберите из раскрывающегося списка значение ширины поля
обозначения зон (в миллиметрах).

Располагать
снаружи
внутренней
рамки листа

Включите эту опцию, чтобы поле обозначения зон располагалось
снаружи внутренней рамки листа. Если опция выключена, то поле
обозначения зон будет расположено внутри внутренней рамки.

Табл. 46.1. Диалог настройки разбиения чертежа на зоны

Элемент

Описание
