258

Глава 38.

Использование растровых изображений

Вы можете вставлять в графические документы изображения из внешних растровых
файлов следующих форматов:

▼

BMP,

▼

PCX,

▼

DCX,

▼

JPEG,

▼

TIFF.

Вставка растровых объектов рассмотрена в разделе 38.1.

Растровое изображение, вставленное в КОМПАС!документ, можно сохранить в файле.
Для этого выделите вставку и вызовите из контекстного меню команду

Сохранить рас

тровый объект как... В появившемся на экране диалоге выберите тип файла, задайте
его имя и расположение.

Доступны также различные возможности редактирования вставленного изображения
(см. раздел 38.2).

38.1.

Вставка

Чтобы вставить растровое изображение, вызовите команду

Вставка — Рисунок.

В появившемся на экране диалоге укажите нужный файл!источник вставки.

В текущем документе появится габаритная рамка вставляемого изображения, а на Пане!
ли свойств — элементы управления вставкой. Эти элементы представлены в
таблице 38.1.

Табл. 38.1. Элементы управления вставкой растрового изображения

Элемент

Описание

Файлисточник

Полное имя файла!источника рисунка.

Сменить источник Кнопка, позволяющая выбрать другой файл в качестве источника

рисунка.

Способ вставки

Группа переключателей, позволяющая указать способ вставки
(см. Том II, табл. 62.8 на с. 175).

Разрешение

Поле для указания разрешения вставляемого изображения. Оно
присутствует на Панели свойств, если в файле!источнике нет
информации о разрешении изображения.

Базовая точка

Поля координат базовой точки рисунка.

259

Глава 38 Использование растровых изображений

После задания базовой точки фантом вставки фиксируется. Вы можете вставить вы!
бранное изображение несколько раз, при необходимости изменяя его масштаб и угол
поворота.

38.2.

Редактирование

Редактирование растровых изображений средствами КОМПАС!3D V8 невозможно. Что!
бы отредактировать рисунок, необходимо открыть его в приложении, работающем с рас!
тровой графикой.

Для этого выделите вставленный растровый объект и вызовите из контекстного меню
команду

Редактировать с помощью... В появившемся диалоге выберите программу,

поддерживающую тип файла, который имеет вставленный рисунок. Он будет открыт
указанной программой.

Для редактирования растрового объекта можно также воспользоваться командой кон!
текстного меню

Редактировать источник.

Эта команда работает по!разному в зависимости от способа вставки (см. Том II,
табл. 62.8 на с. 175) выбранного растрового объекта.

Если объект был вставлен внешней ссылкой, то после вызова команды

Редактировать

источник он открывается приложением, сопоставленным в Windows типу файла, кото!
рый имеет этот растровый объект.

Если объект был взят в документ, то после вызова команды

Редактировать источник

он открывается в том формате в том приложении, которые установлены при настройке
графического редактора (см. раздел 38.2.1).

После того, как рисунок будет открыт, внесите в него необходимые изменения. Затем со!
храните и закройте файл рисунка. Сделанные изменения будут переданы в КОМПАС!до!
кумент.

Угол

Поле угла поворота рисунка в текущей системе координат.

Масштаб

Поле коэффициента масштабирования рисунка.

Информация

Панель, содержащая сведения о вставляемом растровом объекте.
При изменении значений в полях

Разрешение и Масштаб

значения в строках

Ширина, мм и Высота, мм данной панели

пересчитываются.

Табл. 38.1. Элементы управления вставкой растрового изображения

Элемент

Описание

При редактировании источника растрового объекта, взятого в документ, создается файл,
тип которого указан при настройке графического редактора, а имя совпадает с именем
файла!источника вставки. Созданный файл размещается в паке, предназначенной для
хранения временных файлов. Если закрытие рисунка производится до завершения сеан!
са работы КОМПАС!3D V8, то изменения рисунка передаются в КОМПАС!документ, а вре!
менный файл удаляется. В противном случае изображение в КОМПАС!документе не из!
менятся, а файл рисунка остается в папке для временных файлов.

Часть V.

Редактирование

260

Положение в документе и масштаб рисунка можно изменить, перемещая мышью его ха!
рактерные точки. Кроме того, к рисункам можно применять следующие команды редак!
тирования объектов:

▼

Сдвиг (см. главу 29),

▼

Поворот (см. раздел 31.1 на с. 236),

▼

Масштабирование (см. раздел 31.2 на с. 236),

▼

Симметрия (см. раздел 31.3 на с. 238),

▼

Копирование (см. главу 30).

Копирование рисунка возможно также с помощью мыши (см. раздел 28.1 на с. 222) и че!
рез буфер обмена (см. 8.8 на с. 97).

38.2.1. Настройка редактирования растровых объектов,

взятых в документ

Настройка параметров ре!
дактирования рисунков, взя!
тых в графические докумен!
ты, производится в диалоге
(рис. 38.1.), вызываемом ко!
мандой

Сервис — Пара

метры... — Система — Гра
фический редактор —
Растровые объекты, взя
тые в документ.

Элементы управления этого
диалога представлены в таб!
лице 38.2.

Обратите внимание на то, что результатом выполнения двух последних команд является
вставка в документ дополнительных рисунков.

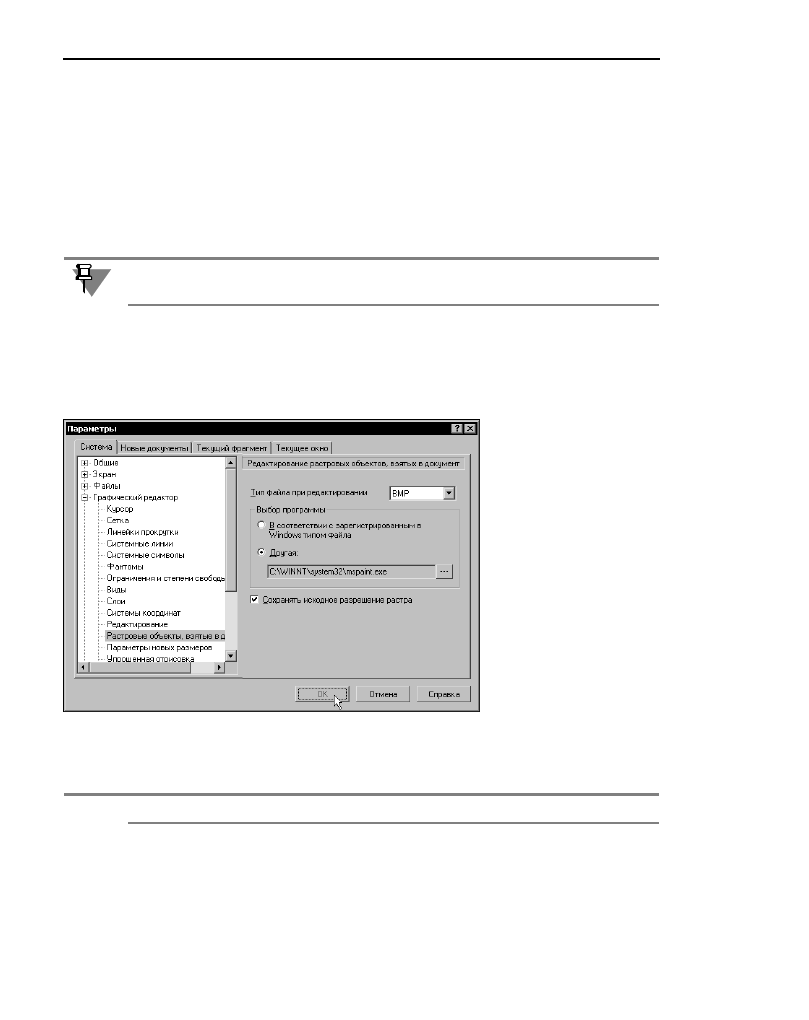

Рис. 38.1.  Диалог настройки редактирования растровых объектов,

взятых в документ

Табл. 38.2. Диалог настройки редактирования растровых объектов, взятых в документ

Элемент

Описание

Тип файла
при редактировании

Выберите из списка формат, в котором графическая
информация должна быть представлена во время
редактирования.

261

Глава 38 Использование растровых изображений

В соответствии с
зарегистрированным
в Windows
типом файла

Выбор этого варианта означает, что для редактирования
рисунков будет запускаться программа, сопоставленная в
Windows типу файла, выбранному из списка

Тип файла при

редактировании.

Другая

Выбор этого варианта позволяет выбрать другую программу
для редактирования рисунков

*

. Полный путь к файлу

программы отображается в поле просмотра. Чтобы сменить
программу, нажмите кнопку с многоточием справа от поля.

Сохранять исходное
разрешение растра

Включение этой опции означает, что изменение разрешения
рисунка в результате редактирования

**

 будет

проигнорировано. Благодаря этому размер рисунка после
редактирования останется таким же, как до редактирования.

*

Указанная программа должна поддерживать тип файлов, выбранный в
списке

Тип файла при редактировании.

**

Некоторые программы, например, MSPaint, при сохранении изображе!
ний, не имеющих сведений о разрешении (при вставке таких рисунков
в КОМПАС!документ их разрешение можно задать произвольно) авто!
матически присваивают им определенное разрешение.

Табл. 38.2. Диалог настройки редактирования растровых объектов, взятых в документ

Элемент

Описание
