Часть IV.

Простановка размеров и обозначений

194

Завершив ввод и форматирование текста, нажмите кнопку

OK диалога.

27.7.2. Настройка отрисовки обозначения позиции

Чтобы изменить отрисовку позиционной линии!выноски, активизируйте вкладку

Пара

метры Панели свойств. Расположенные на ней элементы управления рассмотрены в
таблице 27.4.

27.8.

Настройка умолчательных параметров линийвыносок,
обозначений клеймения, маркировки, позиции

Вы можете настроить умолчательный шрифт для надписей на линии!выноске, в обозна!
чениях клеймения, маркировки, позиции, а также размеры знаков соединений, клейме!
ния и маркирования в текущем документе. Для этого вызовите команду

Сервис —

Параметры... — Текущий документ.

Раскройте раздел

Линиявыноска в левой части вкладки (рис. 27.17).

Если параметры текста у всех обозначений позиций в документе отличаются от текущих
умолчательных параметров, не настраивайте каждую надпись в отдельности. Установите
требуемые параметры в качестве умолчательных (см. раздел 27.8 на с. 194).

Табл. 27.4. Элементы управления отрисовкой линиивыноски

Элемент

Описание

Стрелка

Список, позволяющий выбрать вид стрелки линии!выноски.

Направление
полки

Группа переключателей, позволяющая выбрать направление
отрисовки полки линии!выноски.

Текст вверх/вниз Группа переключателей, позволяющая выбрать направление

добавления полок линии!выноски.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки
Параметры будут использоваться при создании следующих
позиционных линий!выносок до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущее (создаваемое) обозначение позиции.

195

Глава 27. Обозначения

Он содержит пункты, пере!
численные в таблице 27.5.
При выборе каждого из
этих пунктов в правой час!
ти вкладки появляются
элементы управления для
настройки шрифта (см.
Том II, табл. 64.3 на с. 205)
или поля для ввода разме!
ров знаков.

Отрисовка стрелок линий!выносок, обозначений клеймения, маркировки и позиций под!
чиняется настройке, сделанной для размеров (см. рис. 22.9 и 22.10). После выхода из
диалога параметров отрисовка линий!выносок, обозначений клеймения, маркировки и
позиции в текущем документе изменится в соответствии со сделанной настройкой.

Настройка параметров линий!выносок, обозначений клеймения, маркировки и позиций
хранится в самом документе и не изменяется при его передаче на другое рабочее место.

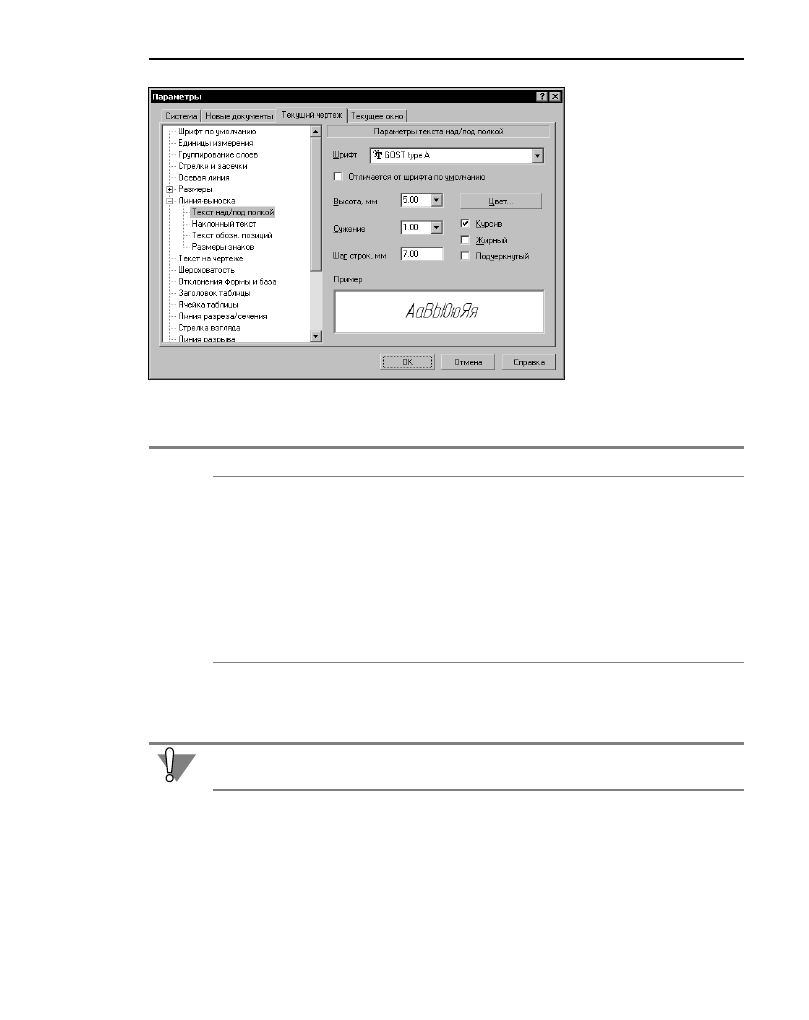

Рис. 27.17. Настройка умолчательных параметров текста на линиивыноске

Табл. 27.5. Пункты раздела Линиявыноска

Пункт

Позволяет настроить

Текст над/под
полкой

Надписи над и под полкой линии!выноски, надписи обозначений
клеймения и маркировки.

Наклонный текст Надписи над выноской и под ней (используются в произвольных

линиях!выносках).

Текст обозн.
позиций

Надписи на полках позиционных линий!выносок

*

.

* Расстояние между полками, расположенными на одной линии!выноске,

определяется значением, заданным в поле

Шаг строк.

Размеры знаков

Размеры знаков соединений (используются в произвольных
линиях!выносках), маркирования и клеймения.

При настройке высоты шрифта и размеров знаков клеймения и маркирования следите
за их соразмерностью.

Часть IV.

Простановка размеров и обозначений

196

Если во всех создаваемых вами документах параметры линий!выносок, обозначений
клеймения, маркировки и позиций отличаются от умолчательных, можно сделать так,
чтобы все новые документы сразу создавались с требуемыми настройками указанных
объектов.

Чтобы задать умолчательные параметры линий!выносок, обозначений клеймения, мар!
кировки и позиции в новых документах, вызовите команду

Сервис — Параметры... —

Новые документы — Графический документ. В появившемся диалоге можно вы!
брать те же пункты, что и при настройке конкретного документа, и установить необходи!
мые значения, как описано выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.
Документы, существовавшие до выполнения настройки, не изменяются.

27.9.

Обозначение изменения

Чтобы создать линию!выноску для обозначения изменения, вызовите команду

Знак из

менения.

Задайте начальную точку первого ответвления (первую точку, на которую указывает ли!
ния!выноска).

Задайте точку

т1, определяющую положение знака обозначения изменения.

Затем задайте начальные точки остальных ответвлений.

В поле

Текст на вкладке Знак отображается предлагаемая системой надпись — номер

изменения. Если необходимо, вы можете изменить номер и его начертание так же, как
при создании позиционной линии!выноски (см. раздел 27.4.3 на с. 189).

Настройте отрисовку обозначения изменения.

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 27.4.3 на с. 189).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект.

27.9.1.

Настройка отрисовки обозначения изменения

Чтобы изменить отрисовку обозначения изменения, активизируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы управления рассмотрены в
таблице 27.6.

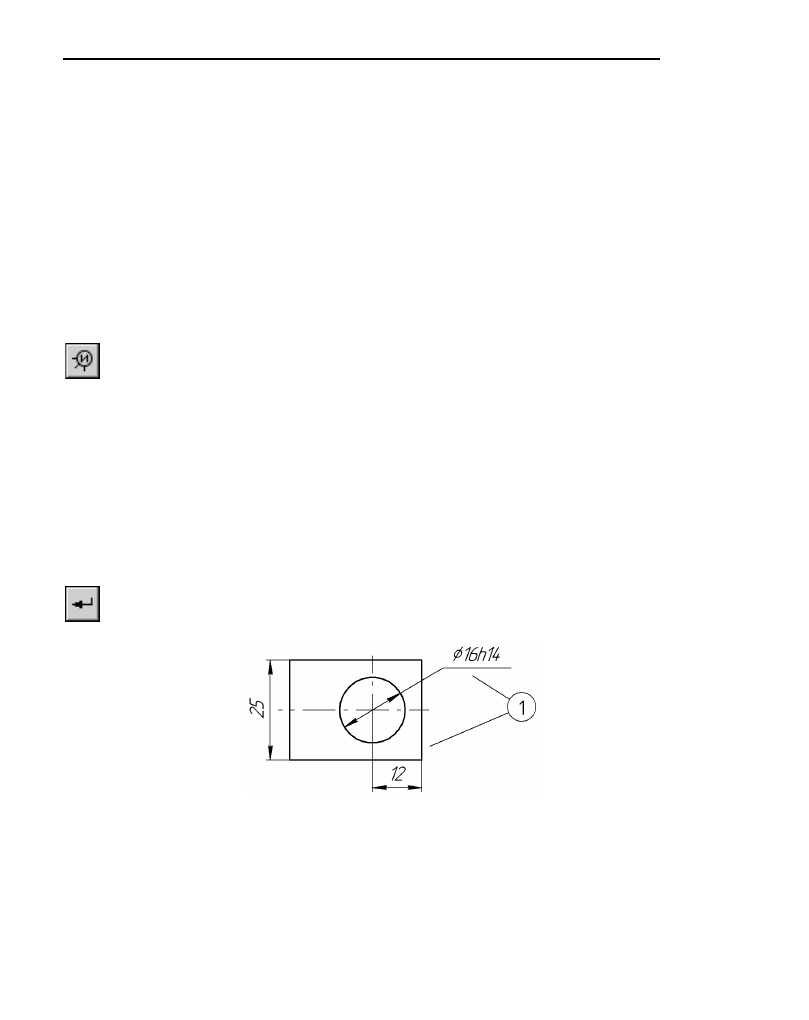

Рис. 27.18.  Простановка обозначения изменения

197

Глава 27. Обозначения

27.9.2. Настройка умолчательных параметров обозначений изменений

Как уже было отмечено, вы можете настраивать параметры каждого конкретного обоз!
начения изменения (тип и размер знака, начертание номеров и т.п.) при его создании.
Обычно параметры всех обозначений изменений в документе одинаковы, поэтому удоб!
но установить их в качестве умолчательных.

Чтобы настроить умолча!
тельные параметры обозна!
чений изменений для теку!
щего документа, вызовите
команду

Сервис — Пара

метры... — Текущий до
кумент.

Раскройте раздел

Обозна

чение изменения в левой
части вкладки (рис. 27.19).

Он содержит пункты, пере!
численные в таблице 27.7.
При выборе каждого из
этих пунктов в правой части
вкладки появляются соот!
ветствующие элементы уп!
равления.

Табл. 27.6. Элементы управления отрисовкой обозначения изменения

Элемент

Описание

Тип

Список, позволяющий выбрать вид знака обозначения изменения.

Высота знака

Поле для ввода или выбора размера знака: стороны квадрата или
диаметра окружности

*

.

* Если знак обозначения изменения имеет вид скобок, то поле

Высота зна

ка недоступно, так как высота скобок определяется высотой шрифта тек!
ста обозначения изменения.

Тип выноски

Список, позволяющий выбрать тип выноски.
Если линии!выноски создаваемого обозначения изменения
должны быть произвольной длины, выберите вариант

Выноска

полной длины.
Если необходимо создать обозначение изменения с равными
линиями!выносками, выберите вариант

Ограниченный отрезок

и введите в поле

Длина необходимое значение.

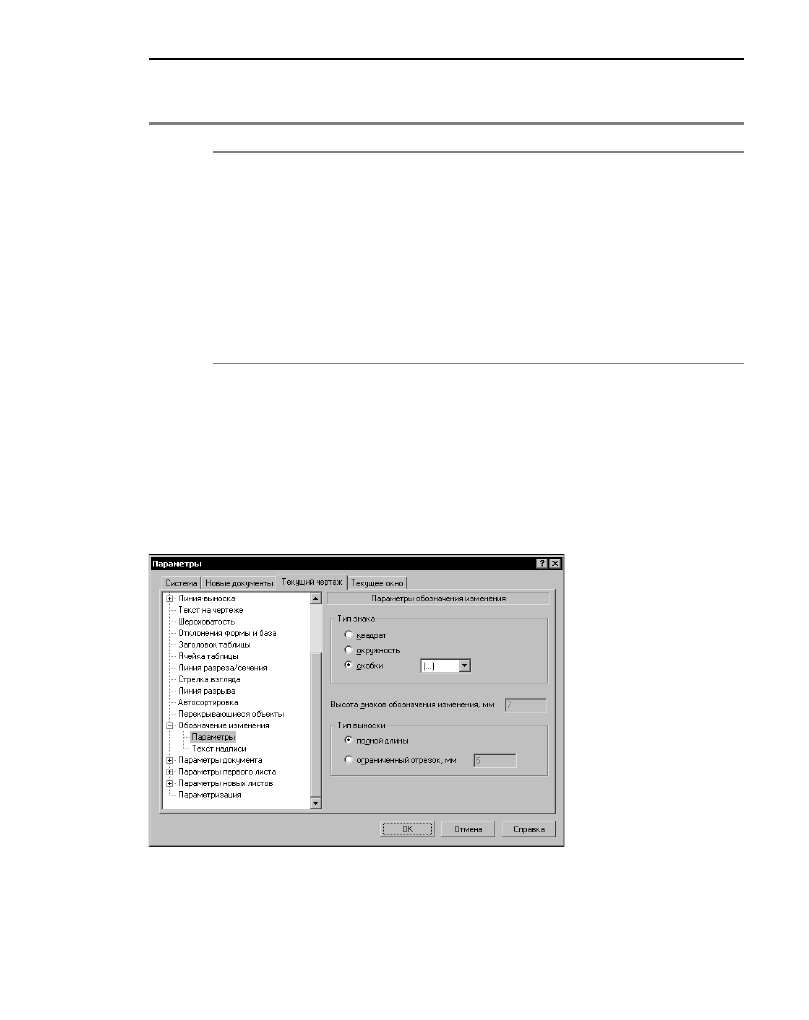

Рис. 27.19. Настройка обозначения изменения
