Табл. 22.4.  Диалог задания размерной надписи линейного размера

Элемент

Описание

Текст до

*

Поле для ввода префикса — текста, предшествующего значению
размера.

Символ

Группа переключателей, позволяющая задать простановку нужного
символа перед размерным числом. Вы можете выбрать отсутствие
символа, символ диаметра, квадрата, радиуса, обозначение
метрической резьбы или другой значок из любого файла шрифта.

Значение

В этом поле отображается значение размера.
Вы можете ввести значение с клавиатуры.
При простановке всех размеров, кроме угловых, можно также
выбрать значение из пользовательского меню. Для этого нажмите
кнопку

Значение. На экране появится пользовательское меню. По

умолчанию оно содержит нормальные линейные размеры по
ГОСТ 6636!69.

Авто

Эта опция управляет способом определения значения размера.
Если опция включена, значение размера определяется
автоматически.
Если значение было введено вручную (в том числе из
пользовательского меню), опция автоматически выключается.
Чтобы восстановить автоматически определенное значение, вновь
включите опцию

Авто.

Квалитет

В этом поле отображается квалитет проставляемого размера.
Чтобы назначить или подобрать квалитет, нажмите кнопку
Квалитет. О подборе квалитета рассказано в разделе 22.4 на
с. 157
Чтобы отказаться от автоматического включения квалитета в
размерную надпись, сбросьте опцию

Включить.

В зависимости от настройки параметров размеров (см. рис. 22.11)
эта опция может быть доступна или нет.
При простановке угловых размеров поле и кнопка

Квалитет

отсутствуют.

Отклонения

Поля значений предельных отклонений размера.
При простановке линейных, радиальных, диаметрального размера
и размера высоты предельные отклонения вычисляются
автоматически, если был корректно назначен квалитет. При
необходимости вы можете ввести значения отклонений вручную.
Чтобы отказаться от автоматического включения предельных
отклонений в размерную надпись, сбросьте опцию

Включить.

При простановке угловых размеров ввод отклонений возможен
только вручную, а отключение их отрисовки невозможно.

155

Глава 22. Общие сведения о размерах

При заполнении указанных полей доступно главное меню диалога. Оно содержит коман!
ды редактирования и форматирования текста. Эти команды используются так же, как и
при работе в текстовом редакторе (см. Том II, главу 62).

В процессе формирования размерной надписи ее текущий внешний вид отображается в
в поле

Текст на вкладке Размер Панели свойств.

Единицы
измерения

*

Поле для ввода обозначения единиц измерения проставляемого
размера.
Заданный текст будет отрисован в размерной надписи сразу после
предельных отклонений.
При простановке угловых размеров поле

Единицы измерения

отсутствует.

Текст после

*

Поле для ввода суффикса — текста, следующего сразу за
значением размера.

Размер в рамке

Опция, позволяющая отрисовать рамку вокруг символа, значения,
квалитета и отклонения. При активизации этой опции
автоматически выключается отображение квалитета и значения
отклонения (при необходимости их можно тут же включить вновь).

Подчеркнуть

Опция, позволяющая подчеркнуть символ, значение, квалитет и
отклонение.

Размер в скобках Опция, позволяющая заключить символ, значение, квалитет и

отклонение в скобки. С помощью опций

Круглых и Квадратных

можно выбрать вид скобок.
Указанные элементы заключаются в скобки вместе с рамкой и
подчеркиванием, если они есть.

Использовать по
умолчанию

Если эта опция включена, то все текущие настройки будут
использоваться при создании следующих размеров данного типа
до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущий (создаваемый) размер.

Далее

*

Кнопка, позволяющая перейти к вводу дополнительных строк
размерной надписи — размещаемыми под размерной линией.
После ее нажатия в диалоге появляется специальное поле ввода.

* При заполнении полей

Текст до,  Единицы измерения,  Текст после,

Текст под размерной надписью текст можно выбирать из пользова!
тельских меню. Вызов пользовательских меню осуществляется двойным
щелчком в заполняемом поле (не путать это действие с вызовом контекс!
тного меню, которое также доступно в этих полях). Умолчательный состав
пользовательских меню в указанных полях показан на рисунке 22.5.

Табл. 22.4.  Диалог задания размерной надписи линейного размера

Элемент

Описание

Часть IV.

Простановка размеров и обозначений

156

Вы можете вводить компоненты размерной надписи по отдельности.
Для этого вызовите контекстное меню в поле

Текст (см. рис. 22.6) и

выберите нужную команду.

На экране появится диалог ввода указанной части размерной надписи.

На рис. 22.7 показан пример такого диалога. В нем также можно вы!
звать пользовательское меню.

а)

б)

в)

г)

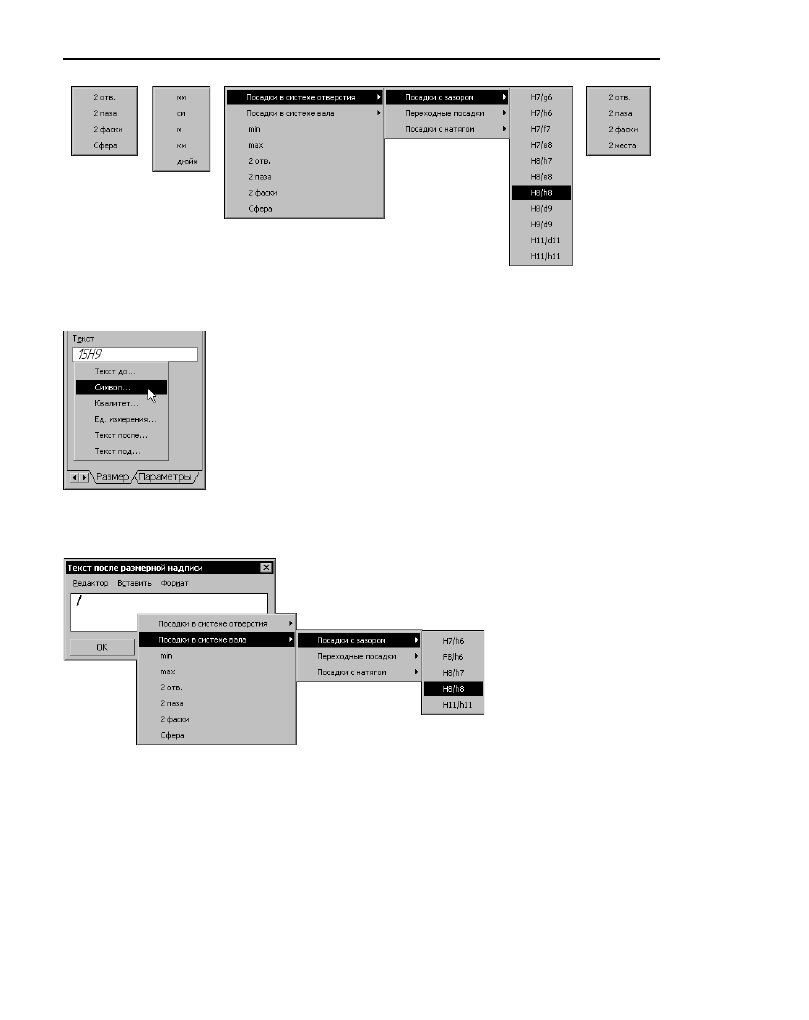

Рис. 22.5.  Пользовательское меню в полях: а) Текст до, б) Единицы измерения,

в) Текст после, г) Текст под размерной надписью

Рис. 22.6.  Выбор команды

из контекстного
меню в поле Текст

Рис. 22.7.  Диалог ввода текста после размерной надписи

157

Глава 22. Общие сведения о размерах

22.4.

Выбор квалитета

После нажатия кнопки

Квалитет в диалоге задания

размерной надписи на экране появляется диалог вы!
бора квалитета (рис. 22.8).

В нем можно назначить нужный квалитет или подобрать его по предельным отклонени!
ям. Элементы управления этого диалога рассмотрены в таблице 22.5.

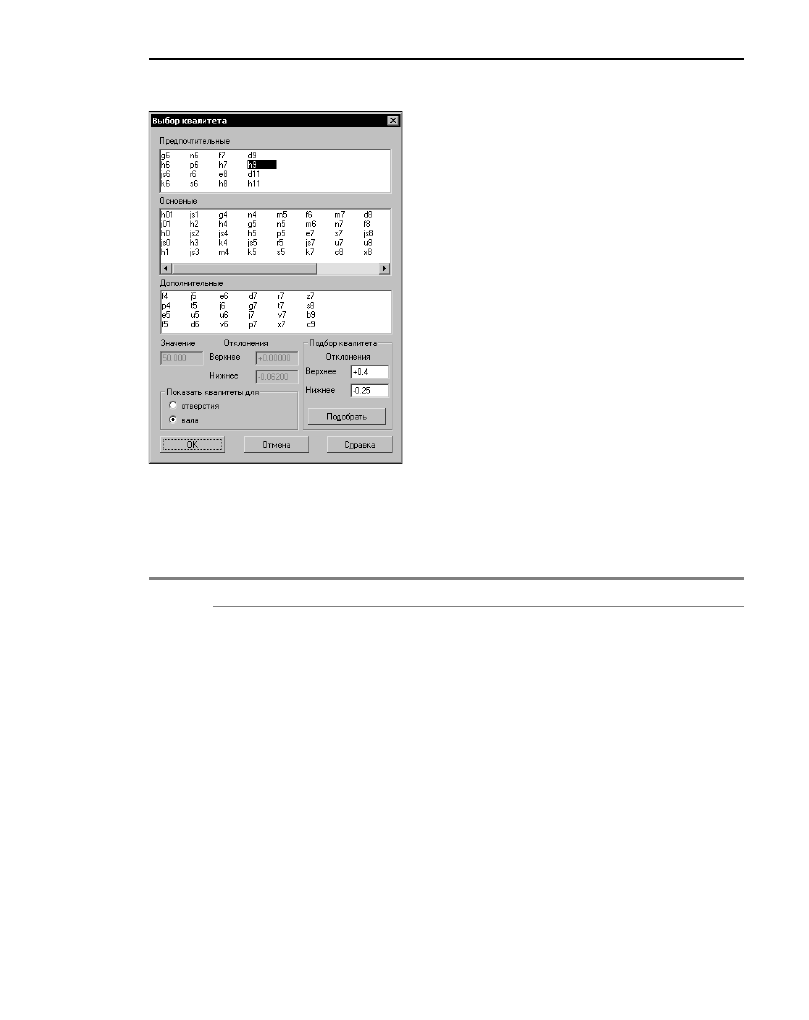

Рис. 22.8.  Диалог выбора квалитета

Табл. 22.5. Элементы управления диалога выбора квалитета

Элемент

Описание

Предпочтитель
ные

Основные

*

Дополнительные

*

Поля, содержащие списки предпочтительных, основных и
дополнительных квалитетов, соответствующих выбранной системе
(вала или отверстия).
Чтобы выбрать квалитет, щелкните на нем мышью.

Значение

Справочное поле, содержащее номинальное значение размера.

Отклонения

Группа справочных полей, содержащих значения текущих
отклонений размера. Эти отклонения автоматически вычисляются
по квалитету или задаются пользователем вручную.

Показать
квалитеты для

Группа опций, позволяющая указать, в какой системе будет
выполняться образмеривание (в

системе отверстия или в

системе вала).
