Часть II.

Как работать в КОМПАС3D V8

78

8.2.2.

Локальная привязка

Локальная привязка доступна во время создания и редактиро!
вания графических объектов. Команды включения локальных
привязок сгруппированы в меню. Существует два способа до!
ступа к этому меню.

1.С помощью контекстного меню (рис. 8.9).

2.С помощью кнопки

Локальная привязка. Это вынесенная на

панель

Глобальные привязки кнопка последней использовав!

шейся локальной привязки (рис. 8.10).

Команды меню кнопки

Локальные привязки можно располо!

жить в виде кнопок на отдельной панели и поместить ее в лю!
бом удобном месте. Для этого «перетащите» меню кнопки

Ло

кальная привязка за заголовок в любом направлении.

Будет сформирована панель

Локальные привязки. Обратите

внимание на ее отличие от остальных инструментальных пане!
лей: состав и порядок кнопок на ней изменить невозможно.

Для включения привязки нужного типа вызовите соответствую!
щую команду.

Курсор изменит свою форму, что свидетельствует о том, что привязка активна.

Установите курсор так, чтобы его «ловушка» захватывала объект (или точку), к которому
требуется привязаться (рис. 8.11). Например, если включена привязка

Ближайшая

точка, то требуется захватить характерную точку какого!либо объекта (некоторые при!
меры характерных точек показаны на рис. 28.2 на с. 223); если включена привязка
Центр, то — дугу, многоугольник или другой объект, имеющий центральную точку.

В точке, соответствующей выбранной привязке, появится «крестик», свидетельствую!
щий о срабатывании привязки (рис. 8.11).

Нажмите клавишу <Enter> или левую кнопку мыши. Точка, отмеченная «крестиком», бу!
дет зафиксирована.

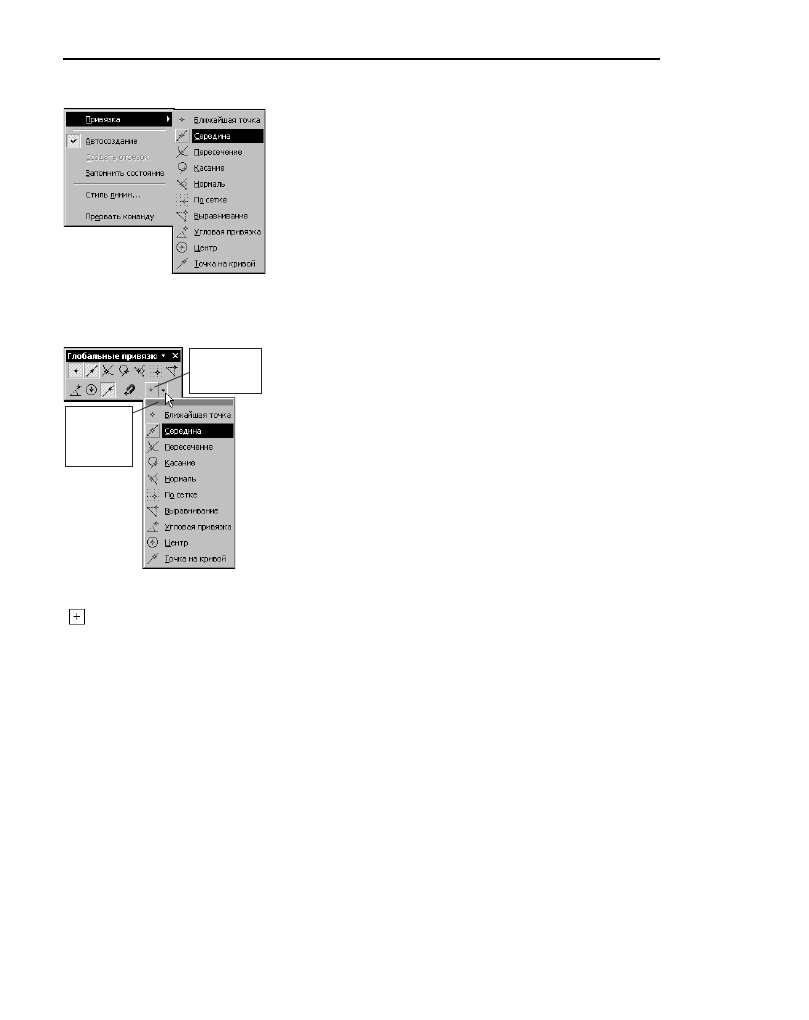

Рис. 8.9.  Команды включения

локальных привязок
в контекстном меню

Рис. 8.10.  Меню кнопки

Локальные привязки

Кнопка
Локальная
привязка

Заголовок
меню
локальных
привязок

79

Глава 8. Приемы создания объектов

Рис. 8.11.  Использование привязки Центр для указания центра отверстия

Указание дуги, к центру
которой требуется привязаться

Автоматически найденная
точка привязки

Чтобы изменить размер «ловушки» курсора, вызовите команду

Сервис —

Параметры... — Система — Графический редактор — Курсор.

Табл. 8.4.  Команды меню локальных привязок

Привязка

Описание

Ближайшая точка Привязка к характерной точке объекта (например, к начальной

точке отрезка) или началу текущей системы координат.

Середина

Привязка к середине объекта.

Пересечение

Привязка к пересечению объектов.

Касание

При выборе данного способа привязка будет выполняться таким
образом, чтобы создаваемый объект (отрезок, дуга и т.п.) касался
указанного объекта в точке, ближайшей к текущему положению
курсора.

Нормаль

При выборе данного способа привязка будет выполняться таким
образом, чтобы создаваемый объект (например, отрезок)
располагался перпендикулярно указанному объекту.

По сетке

Привязка к точке вспомогательной сетки (см. раздел 8.6 на с. 91) в
текущем окне (при этом сетка может быть включена или
выключена).

Выравнивание

При выборе данного способа привязки будет выполняться
выравнивание вводимой точки объекта по вертикали и по
горизонтали относительно характерных точек существующих
объектов, а также относительно последней зафиксированной
точки.
Выравнивание выполняется без учета угла наклона локальной
системы координат.

Часть II.

Как работать в КОМПАС3D V8

80

8.2.3.

Клавиатурная привязка

Некоторые варианты привязки можно выполнять с помощью клавиатуры, нажимая для
этого соответствующие комбинации клавиш. Эти комбинации представлены в
таблице 8.5.

Клавиши <0>–<9> и <.> следует нажимать на дополнительной клавиатуре. При этом дол!
жен быть включен цифровой режим ее работы (должен гореть индикатор NumLock).

Угловая привязка При выборе данного способа привязки курсор будет перемещаться

относительно последней зафиксированной точки под углами,
кратными указанному при настройке привязок (см. табл. 8.3 на
с. 76) значению.
Отсчет углов ведется в текущей системе координат. По умолчанию
шаг угловой привязки равен 45°.

Центр

Привязка к центральной точке окружности, эллипса, дуги
окружности или эллипса, прямоугольника, правильного
многоугольника.

Точка на кривой

Привязка к ближайшей точке указанной кривой. Ближайшая точка
будет определяться как пересечение кривой с нормалью к ней,
проведенной из указанной точки.

Табл. 8.5.  Комбинации клавиш для выполнения привязок

Комбинация

Описание

<Ctrl>+<0>

Пеpеместить куpсоp в точку (0,0) текущей системы
координат

<Ctrl>+<5>

Установить куpсоp в ближaйшую хapaктеpную точку
ближайшего элементa без учета фоновых видов и слоев

*

<Ctrl>+<Shift>+<5>

Установить куpсоp в ближaйшую хapaктеpную точку
ближайшего элементa с учетом фоновых видов и слоев

<Ctrl>+<.>

Устaновить куpсоp по нормали в ближaйшую точку
ближaйшего элемента без учета фоновых видов и слоев

<Alt>+<5>

Установить куpсоp в точку пеpесечения двух ближaйших к
положению куpсоpa пpимитивов

<Shift>+<5>

Устaновить куpсоp в сеpедину ближaйшего к положению
куpсоpa пpимитивa

<Ctrl>+<1>

Пpивязкa к ближaйшему элементу по диагонали между
отрицательным направлением оси ОХ и отрицательным
направлением оси ОY текущей системы координат

Табл. 8.4.  Команды меню локальных привязок

Привязка

Описание

81

Глава 8. Приемы создания объектов

Управление курсором с помощью клавиатурной привязки, в отличие от локальной, воз!
можно в любое время, а не только при выполнении какой!либо команды.

8.2.4.

Ортогональное черчение

Режим ортогонального черчения служит для быстрого создания объектов или их частей,
ортогональных осям текущей системе координат.

Включение и отключение этого режима производится кнопкой

Ортогональное черче

ние, расположенной на панели Текущее состояние. Другой способ управления орто!
гональным режимом — нажатие клавиши <F8>.

Указанная кнопка служит также индикатором режима ортогонального черчения: нажатая
кнопка означает, что ортогональное черчение включено, отжатая — выключено.

Если в процессе построения объекта требуется временно отключить (или включить) этот
режим, нажмите и удерживайте клавишу <Shift>.

<Ctrl>+<2>,<Ctrl>+<

>

Пpивязкa к ближaйшему элементу против направления
оси OY текущей системы координат

<Ctrl>+<3>

Пpивязкa к ближaйшему элементу по диагонали между
положительным направлением оси ОХ и отрицательным
направлением оси ОY текущей системы координат

<Ctrl>+<4>,<Ctrl>+<

> Пpивязкa к ближaйшему элементу против направления

оси OХ текущей системы координат

<Ctrl>+<6>,<Ctrl>+<

> Пpивязкa к ближaйшему элементу по направлению оси OХ

текущей системы координат

<Ctrl>+<7>

Пpивязкa к ближaйшему элементу по диагонали между
отрицательным направлением оси ОХ и положительным
направлением оси ОY текущей системы координат

<Ctrl>+<8>,<Ctrl>+<

>

Пpивязкa к ближaйшему элементу по направлению оси OY
текущей системы координат

<Ctrl>+<9>

Пpивязкa к ближaйшему элементу по диагонали между
положительным направлением оси ОХ и положительным
направлением оси ОY текущей системы координат

* Данная комбинация клавиш работает также при отключенном ре!

жиме NumLоck. В этом случае она позволяет установить куpсоp
в ближaйшую хapaктеpную точку ближайшего элементa с учетом
фоновых видов и слоев.

Табл. 8.5.  Комбинации клавиш для выполнения привязок

Комбинация

Описание
