КОМПАС-3D V8. Руководство администратора - часть 16

71

Глава 7. Пользовательский стиль штриховки

Параметры, характеризующие размещение групп линий в системе координат штриховки,
приведены в таблице 7.6.

Группы 3–6 содержат прерывистые линии. Все они образованы одинаковыми сочетани!
ями штрихов и промежутков. Эти сочетания, а также длины штрихов и промежутков по!
казаны на рис. 7.9.

1. Вызовите команду

Сервис — Стили штриховок....

На экране появится диалог работы с наборами и библиотеками стилей штриховок.

2. Откройте библиотеку user_hatches.lhs, созданную при выполнении упражнения 1.

2.1.

Нажмите кнопку

Показать библиотеку.

2.2.

В появившемся диалоге открытия файлов укажите файл user_hatches.lhs.

В заголовке текущего окна просмотра появится полное имя библиотеки, а в самом
окне — перечень содержащихся в ней стилей.

3. Нажмите кнопку

Создать стиль.

На экране появится диалог создания стиля штриховки. Если перед нажатием кнопки

Со

здать стиль в списке стилей текущей библиотеки был выделен имеющийся стиль Фар
фор, то его параметры содержатся в диалоге создания стиля (т.е. выделенный стиль ис!
пользуется в качестве прототипа). В этом случае, воспользовавшись кнопкой

Удалить,

удалите из списка все линии, кроме первой (

Тонкая).

Табл. 7.6.  Параметры, характеризующие размещение групп линий в системе координат штриховки

Группа

Угол

X

Y

deltaХ

deltaY

Группа 1

90°

0

0

8

Группа 2

0°

0

0

8

Группа 3

90°

1

1

8

8

Группа 4

90°

7

1

8

8

Группа 5

0°

1

1

8

8

Группа 6

0°

1

7

8

8

Рис. 7.9.  Сочетания штрихов и промежутков в прерывистых линиях штриховки Термопласт

сочетание 1

сочетание 2

сочетание 4

сочетание 3

Проследите, чтобы активным было окно библиотеки user_hatches.lhs. В противном слу!
чае новый стиль будет добавлен в библиотеку (набор или документ), открытую в сосед!
нем окне.

Часть II.

Стили объектов

72

Если стиль Фарфор не был выделен, то диалог содержит параметры, соответствующие
системному стилю штриховки Металл.

4. Введите в поле

Номер значение 101.

5. Введите в поле

Название имя создаваемого стиля — Термопласт.

6. В поле

Масштаб введите 1. Опцию Не изменять не включайте, чтобы при создании в

чертеже штриховки данного стиля можно было изменить ее масштаб.

7. В поле

Угол наклона введите 45, так как система координат штриховки повернута от!

носительно абсолютной системы координат чертежа (фрагмента) на 45°. Включите оп!
цию

Не изменять, чтобы при создании штриховки в документе невозможно было изме!

нить ее угол наклона.

8. Выполнив действия, аналогичные опи!

санным в пп. 6–7 упражнения 7, отре!
дактируйте имеющуюся группу тонких
линий и добавьте новую. Параметры,
характеризующие размещение этих
групп в системе координат штриховки,
приведены в таблице 7.6. Чтобы про!
контролировать правильность ваших
действий, сравните диалог, который
вы видите на экране, с диалогом, пока!
занным на рис. 7.10

9. Нажмите кнопку

Добавить..., чтобы

добавить в штриховку третью группу
линий.

На экране появится диалог установки па!
раметров линии.

Третья группа содержит прерывистые линии. Так как все доступные системные
линии — сплошные, необходимо создать пользовательский стиль линии.

9.1.

Щелкните мышью в окне

Все пользовательские стили линий данной штри

ховки.

9.2.

Нажмите ставшую доступной кнопку

Новый....

На экране появится диалог создания стиля линии.

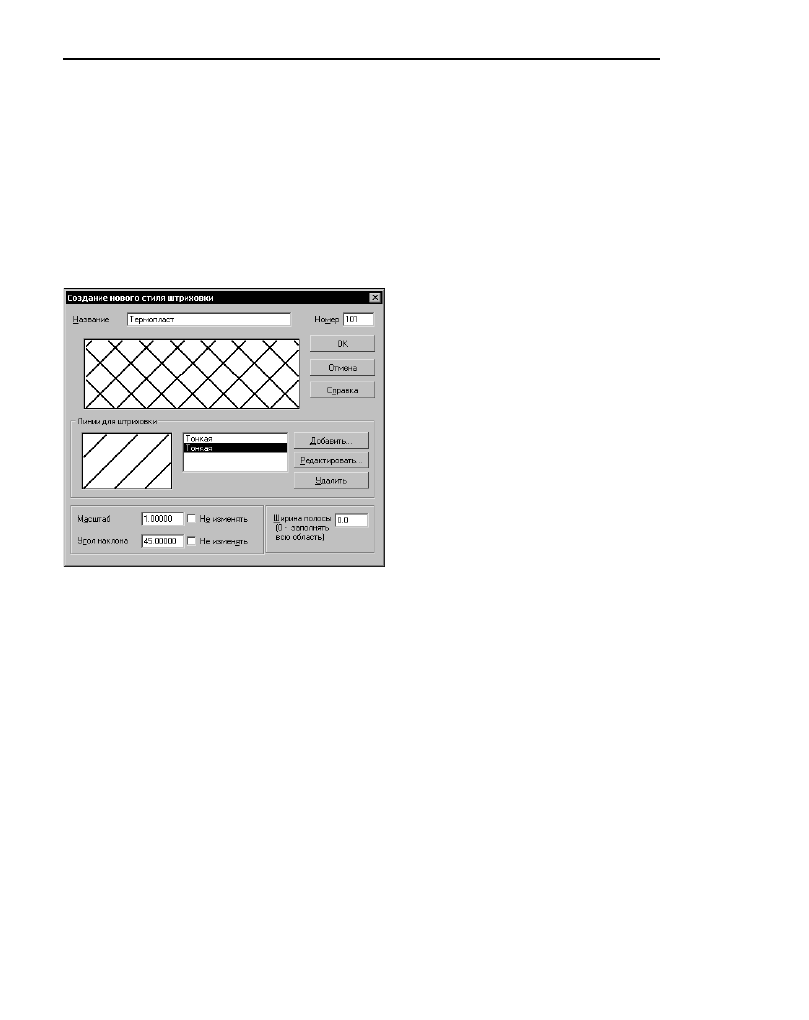

Рис. 7.10.  Создание первой и второй групп линий

73

Глава 7. Пользовательский стиль штриховки

9.3. В поле

Название введите Тонкая прерывис

тая.

9.4. В группе

Тип кривой выберите вариант Пре

рывистая.

9.5. В группе

Параметры пера выберите вариант

Тонкой линии.

9.6. Нажмите кнопку

Цвет... и установите для ли!

нии черный цвет.

9.7. Линия состоит из четырех сочетаний штрихов

и промежутков (см. рис. 7.9 на с. 71) В списке
Штрихпромежуток по умолчанию содер!
жится одно сочетание, длины штриха и про!
межутка в котором равны и составляют 1 мм.
Введите в поле длины штриха и в поле длины
промежутка значение 2. Это изменение будет
передано в список

Штрихпромежуток, а

также отобразится в окне просмотра.

9.8. Нажмите кнопку

Добавить. В списке появит!

ся второе сочетание штриха и промежутка.
Отредактируйте его в соответствии с рис. 7.9.

9.9.

Аналогичным образом добавьте третье и четвертое сочетание.

9.10. Настройка пользовательского стиля линии завершена (рис. 7.11). Нажмите кнопку

ОК диалога.

Диалог создания стиля линии закроется. На экране останется диалог установки
параметров линии.

10. Список

Все пользовательские стили линий данной штриховки содержит имя со!

зданного вами стиля линии —

Тонкая прерывистая. Выделите этот стиль и введите в

поля параметров значения, характеризующие размещение третьей группы линий в сис!
теме координат штриховки (см. табл. 7.6 на с. 71).

11. Настройка третьей группы линий завершена. Закройте диалог установки параметров ли!

нии, нажав кнопку

ОК.

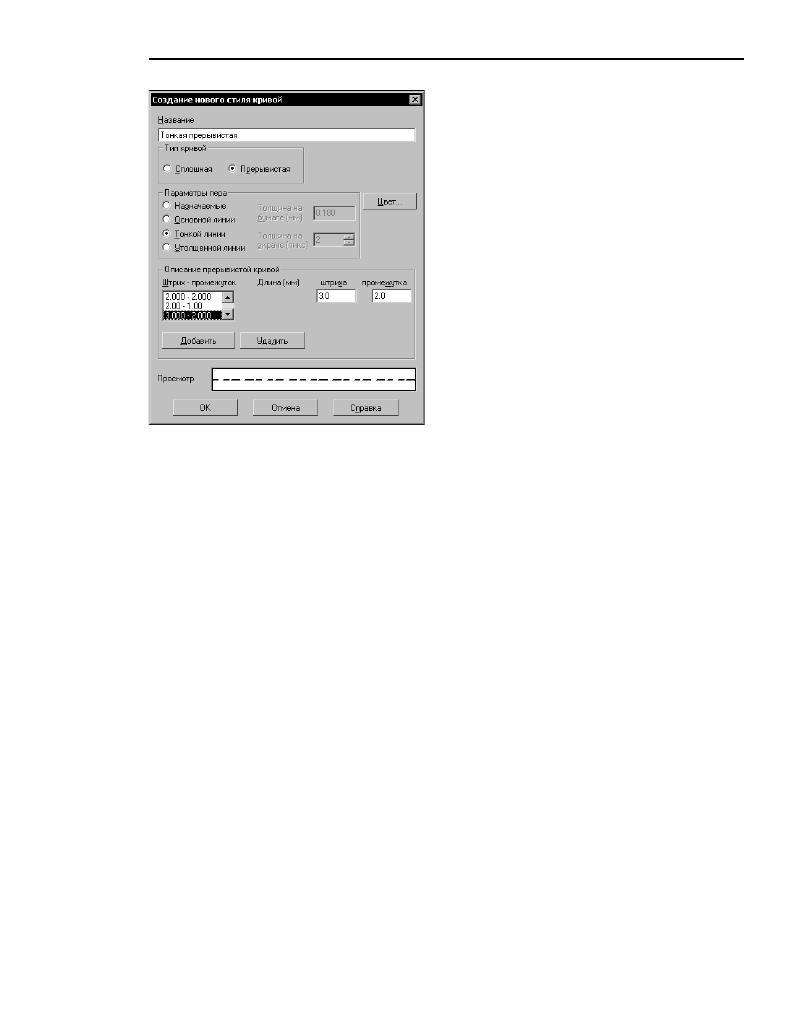

Рис. 7.11.  Настройка пользовательского

стиля линии

Часть II.

Стили объектов

74

На экране останется диалог создания стиля
штриховки. В списке линий появится стро!
ка

Тонкая прерывистая, а в окне про!

смотра штриховки — изображение соот!
ветствующей группы линий.

12. Нажмите кнопку

Добавить....

13. В появившемся диалоге установки па!

раметров линии выделите стиль

Тон

кая прерывистая и задайте парамет!
ры размещения четвертой группы
линий. Затем закройте диалог, нажав
кнопку

ОК. Чтобы проконтролировать

правильность ваших действий, сравни!
те диалог, который вы видите на экра!
не, с диалогом, показанным на
рис. 7.12.

14. Аналогичным образом добавьте в

штриховку пятую и шестую группы ли!
ний.

На этом создание стиля штриховки Термо
пласт завершено (рис. 7.13).

15. Закройте диалог создания стиля, на!

жав кнопку

ОК.

На экране останется диалог работы с набо!
рами и библиотеками стилей штриховок.
Теперь текущая библиотека user_
hatches.lhs содержит два стиля: Фарфор и
Термопласт.

16. Закройте диалог, нажав кнопку

Вы

ход.

17. Убедитесь в том, что стиль создан правильно, выполнив действия, аналогичные описан!

ным в упражнении 8 на с. 69.

Упражнение  10. Создание стилей штриховок. Самостоятельная работа

Задание.

Создайте стиль штриховки Изоляционный слой (рис. 7.14). Стиль линии
штриховки — Тонкая.

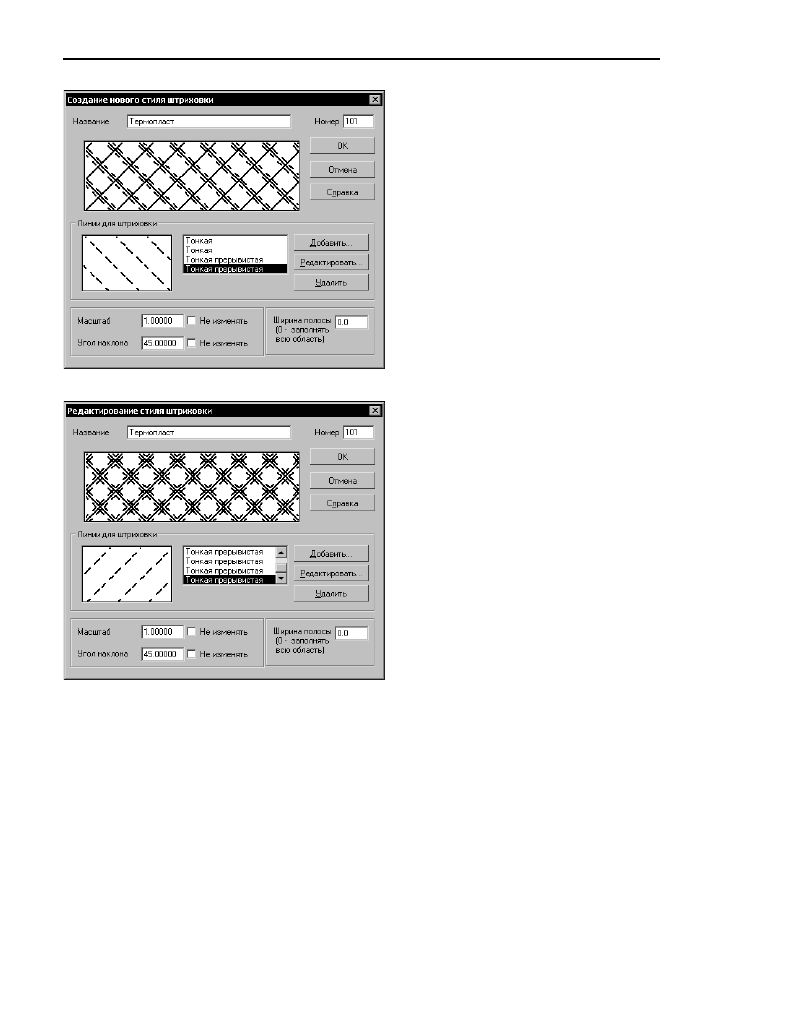

Рис. 7.12.  Создание третьей и четвертой групп линий

Рис. 7.13.  Создание пятой и шестой групп линий
