Глава 6. Пользовательский стиль линии
9. Чтобы проверить, соблюдается ли толщина, заданная для печати (1.2 мм), выведите до!
кумент на печать.
Упражнение 4. Создание стиля линии с фрагментами
Задание.
Создайте стиль линии «Перекрытие маслонепроницаемое» (рис. 6.7, 6.8).
Толщина и цвет линии соответствуют основной линии.
1. Создайте фрагмент, который будет входить в стиль линии.
1.1.
Создайте новый фрагмент.
1.2.
В этом фрагменте создайте изображение окружности радиусом 1 мм с центром в
начале координат. Стиль линии окружности может быть любым.
1.3.
Сохраните фрагмент под именем line_style.frw.
2. Вызовите команду
Сервис — Стили линий....
3. Откройте библиотеку user_lines.lcs, созданную при выполнении упражнения 1.
3.1.
Нажмите кнопку
Показать библиотеку.
3.2.
В появившемся диалоге открытия файлов укажите файл user_lines.lcs.
В заголовке текущего окна просмотра появится полное имя библиотеки, а в самом
окне — перечень содержащихся в ней стилей.
4. Создайте новый стиль.
4.1.
Нажмите кнопку
Создать стиль.
На экране появится диалог создания стиля линии.
4.2.
Введите в поле
Номер значение 101.
4.3.
Введите в поле
Название имя создаваемого стиля — Перекрытие маслонепрони
цаемое.
Так как при настройке стиля линии была включена опция
Кривая всегда заканчива
ется штрихом, при отрисовке линии производится подгонка штрихов — такое пропор!
циональное изменение их длин, чтобы указанное условие выполнялось. Благодаря тому,
что длина отрезка значительно превышает длины штрихов, их искажения не видны.
При малой длине отрезка изменения длин штрихов могут стать заметными.
Если же длина отрезка меньше суммы длин всех сочетаний штрих!промежуток, задан!
ных при настройке стиля линии, то отрисовывается сплошная линия.
При отключенной опции
Кривая всегда заканчивается штрихом подгонка длин
штрихов не производится.

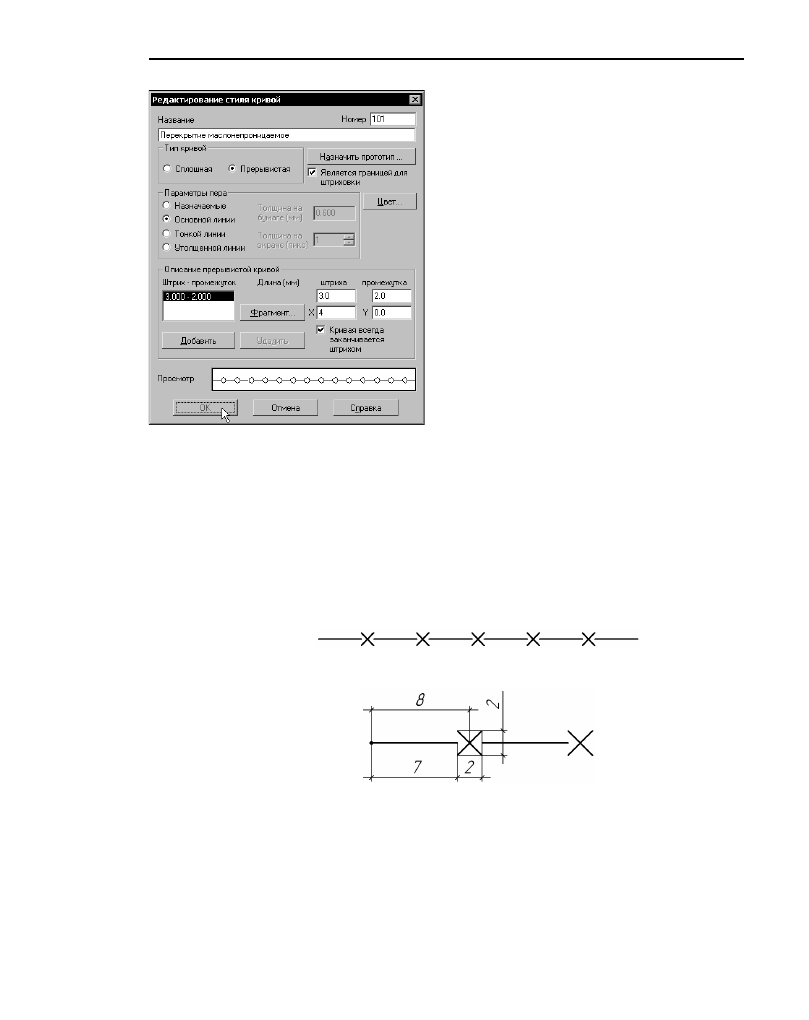

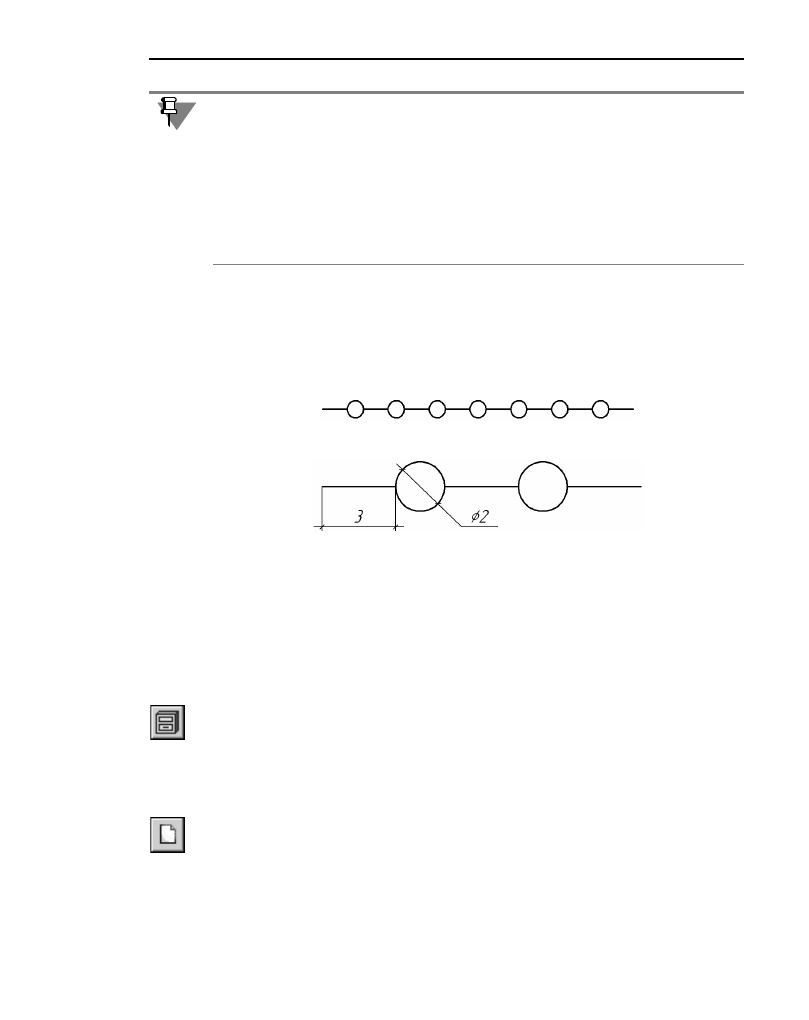

Рис. 6.7. Образец стиля линии
Рис. 6.8. Размеры элементов
