Глава 3. Графические документы

Последовательность указания прямолинейного объекта и начальной точки отрезка зна!
чения не имеет.

3. Перемещайте курсор по полю документа. На экране появится фантом отрезка. В зависи!

мости от положения курсора относительно начальной точки фантом может быть парал!
лельным или перпендикулярным базовому объекту. Если курсор находится в области 1
(рис. 3.13, а), то фантом отрезка строится параллельно базовому объекту (рис. 3.13, б),
а если в области 2, то — перпендикулярно (рис. 3.13, в).

4. Перемещая курсор, выберите нужное направление отрезка и укажите его конечную точ!

ку.

Касательно к объекту

Чтобы построить первый отрезок линии касательно к объекту, выполните следующие
действия.

1. Укажите криволинейный объект, которого должен касаться создаваемый отрезок.

2. Перемещайте курсор по полю документа. Вы увидите, как вслед за курсором перемеща!

ется фантомом касательной.

Чтобы сменить направление касательной к окружности (эллипсу), проведите курсор так,
чтобы он пересек окружность (эллипс).

3. Укажите начальную и конечную точки отрезка.

а)

б)

в)

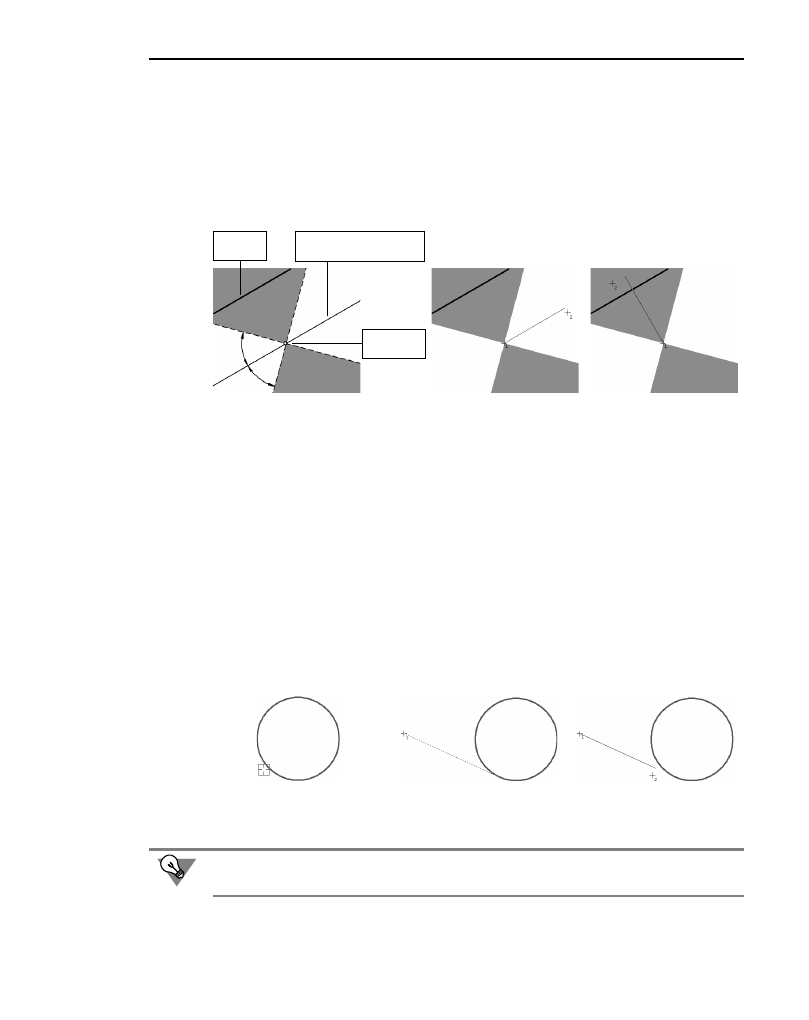

Рис. 3.13.  Построение отрезка параллельно/перпендикулярно прямолинейному объекту

базовый
объект

прямая, параллельная
базовому объекту

начальная
точка

обл. 1

обл. 2

4

5

°

45

°

а)

б)

в)

Рис. 3.14.  Построение первого отрезка линии касательно к другому объекту:

а) указание объекта, б) указание начальной точки отрезка, в) указание конечной точки отрезка

Чтобы начать (закончить) отрезок точно в точке касания, воспользуйтесь привязкой

Ка

сание (пример — см. на рис. 3.18).

КОМПАС3D V8 Plus. Новые возможности

36

Касательно к одному объекту и параллельно другому

Чтобы построить первый отрезок линии касательно к одному объекту и параллельно
другому, выполните следующие действия.

1. Укажите криволинейный объект, которого должен касаться создаваемый отрезок.

Аналогичным образом укажите прямолинейный объект, которому должен быть паралле!
лен отрезок.

Последовательность указания базовых объектов значения не имеет.

2. Перемещайте курсор по полю документа. Вы увидите, как вслед за курсором перемеща!

ется фантомом касательной.

3. Укажите начальную и конечную точки отрезка.

Посередине между двумя параллельными прямыми

Чтобы построить первый отрезок линии так, чтобы он лежал на прямой, проходящей по!
середине между двумя прямолинейными объектами, параллельными друг другу, выпол!
ните следующие действия.

1. Укажите первый и второй прямолинейные объекты.

2. Укажите начальную точку отрезка.

3. Перемещайте курсор по полю документа. На экране появится фантом отрезка, лежащий

на прямой, расположенной посередине между двумя выбранными прямолинейными
объектами.

4. Укажите конечную точку отрезка.

а)

б)

в)

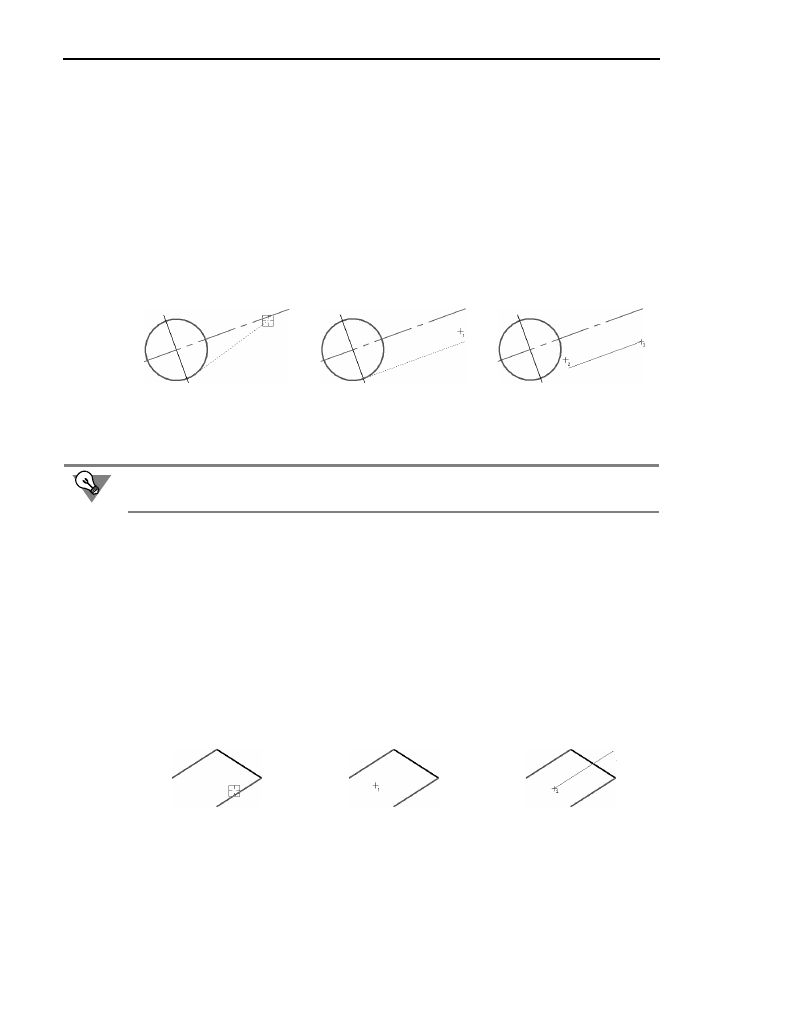

Рис. 3.15.  Построение первого отрезка линии касательно к одному объекту

и параллельно другому: а) указание объектов, б) указание начальной точки отрезка,

в) указание конечной точки отрезка

Чтобы начать (закончить) отрезок точно в точке касания, воспользуйтесь привязкой

Ка

сание (пример — см. на рис. 3.18).

а)

б)

в)

Рис. 3.16.  Построение первого отрезка линии на прямой, расположенной посередине между

двумя параллельными прямыми: а) указание объектов,

б) указание начальной точки отрезка, в) указание конечной точки отрезка

37

Глава 3. Графические документы

Касательно к двум объектам

Чтобы построить первый отрезок линии касательно к двум объектам, выполните следу!
ющие действия.

1. Укажите первый и второй криволинейные объекты, которых должен касаться создавае!

мый отрезок.

После указания второго объекта на экране появится фантом отрезка, лежащего на пря!
мой, касающейся указанных объектов в точках, ближайших к тем, в которых эти объекты
были указаны.

2. Укажите начальную и конечную точки отрезка.

На биссектрисе угла

Чтобы построить первый отрезок линии, лежащий на биссектрисе угла, образованного
двумя прямолинейными объектами, выполните следующие действия.

1. Укажите два непараллельных прямолинейных объекта.

2. Укажите начальную точку отрезка.

Перемещайте курсор по полю документа. На экране появится фантом отрезка, лежащий
на биссектрисе выбранного угла.

3. Укажите конечную точку отрезка.

а)

б)

в)

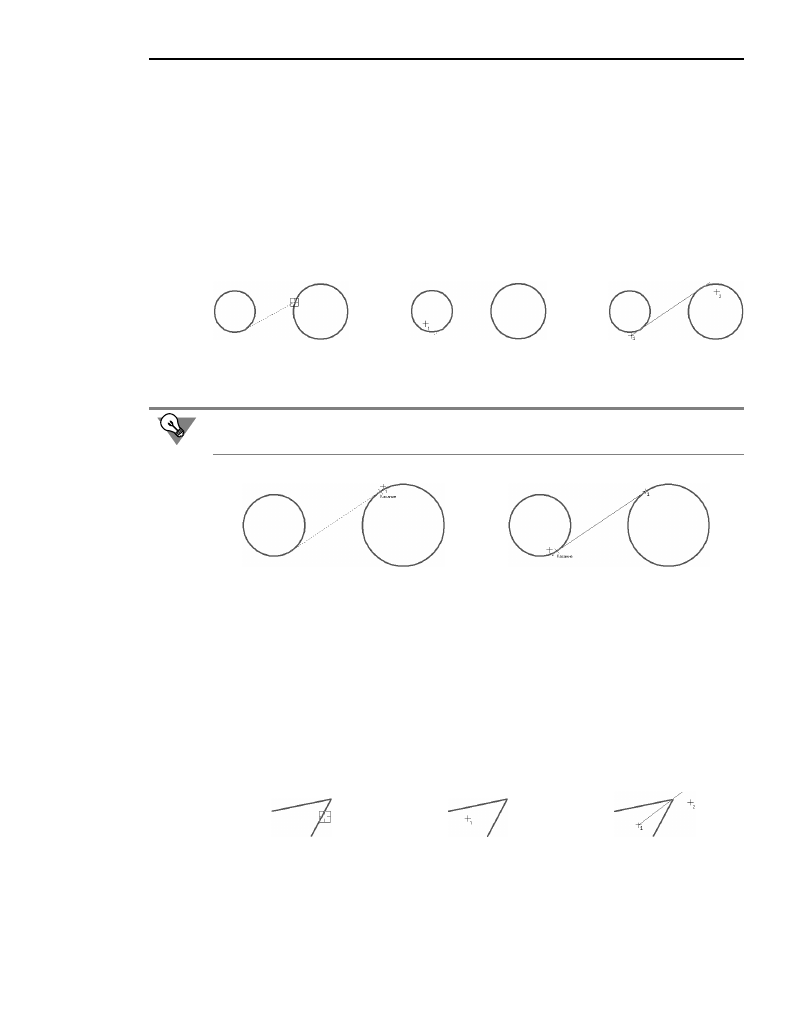

Рис. 3.17.  Построение первого отрезка линии касательно к двум объектам: а) указание

объектов, б) указание начальной точки отрезка, в) указание конечной точки отрезка

Чтобы начать (закончить) отрезок точно в точке касания, воспользуйтесь привязкой

Ка

сание (рис. 3.18).

Рис. 3.18.  Пример построения первого отрезка линии

а)

б)

в)

Рис. 3.19.  Построение первого отрезка линии, расположенного на биссектрисе угла:

а) указание объектов, б) указание начальной точки отрезка,

в) указание конечной точки отрезка

КОМПАС3D V8 Plus. Новые возможности

38

3.2.3.

Способы построения последующих отрезков

Параллельно или перпендикулярно объекту

Чтобы построить последующий отрезок линии параллельно или перпендикулярно дру!
гому объекту, выполните следующие действия.

1. Укажите прямолинейный объект, которому должен быть перпендикулярен или паралле!

лен создаваемый отрезок.

2. Перемещайте курсор по полю документа. На экране появится фантом отрезка. В зависи!

мости от положения курсора относительно начальной точки фантом может быть парал!
лельным или перпендикулярным базовому объекту (см. рис. 3.13 на с. 35).

3. Перемещая курсор, выберите нужное направление отрезка и укажите его конечную точ!

ку.

Касательно к объекту

Чтобы построить последующий отрезок линии касательно к объекту, выполните следу!
ющие действия.

1. Укажите криволинейный объект, которого должен касаться создаваемый отрезок.

2. Перемещайте курсор по полю документа. Вы увидите, как вслед за курсором перемеща!

ется фантомом касательной. Он лежит на прямой, касающейся выбранного объекта в
точке, ближайшей к той, в которой этот объект был указан.

3. Укажите конечную точку отрезка.

а)

б)

в)

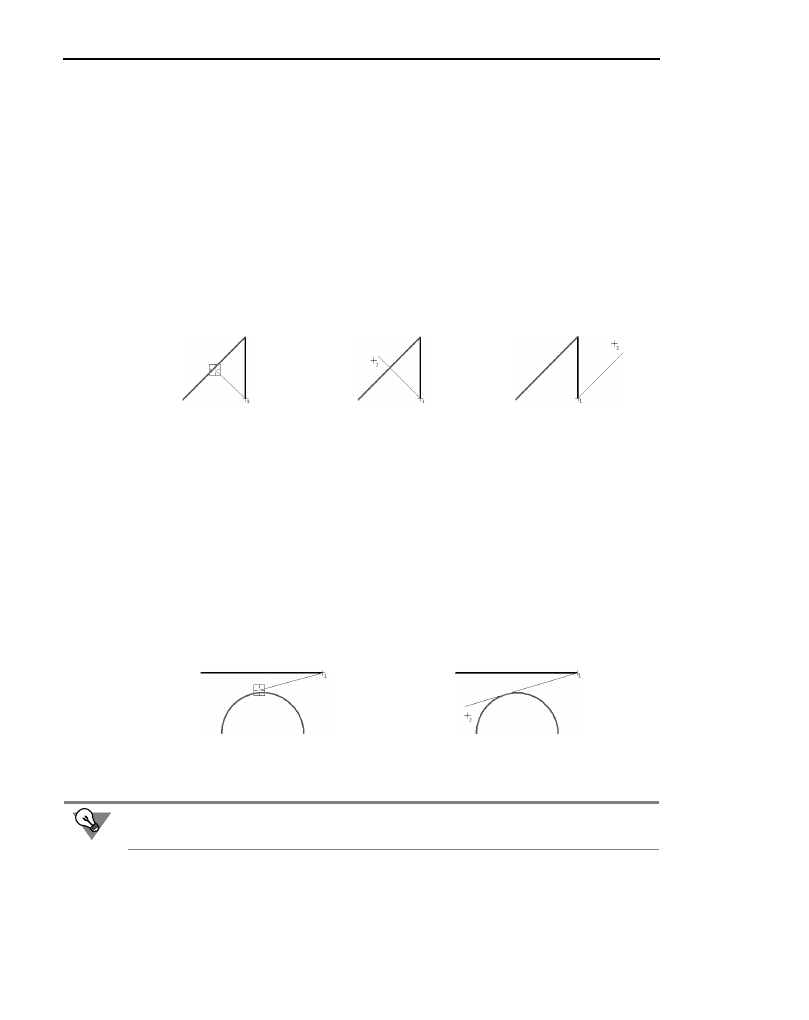

Рис. 3.20.  Построение последующего отрезка линии перпендикулярно/параллельно другому

объекту: а) указание объекта, б) создание перпендикулярного отрезка,

в) создание параллельного отрезка

а)

б)

Рис. 3.21.  Построение последующего отрезка линии касательно к другому объекту:

а) указание объекта, б) указание конечной точки отрезка

Чтобы закончить отрезок точно в точке касания, воспользуйтесь привязкой

Касание

(рис. 3.22).
