Часть IV.

Формирование документации

252

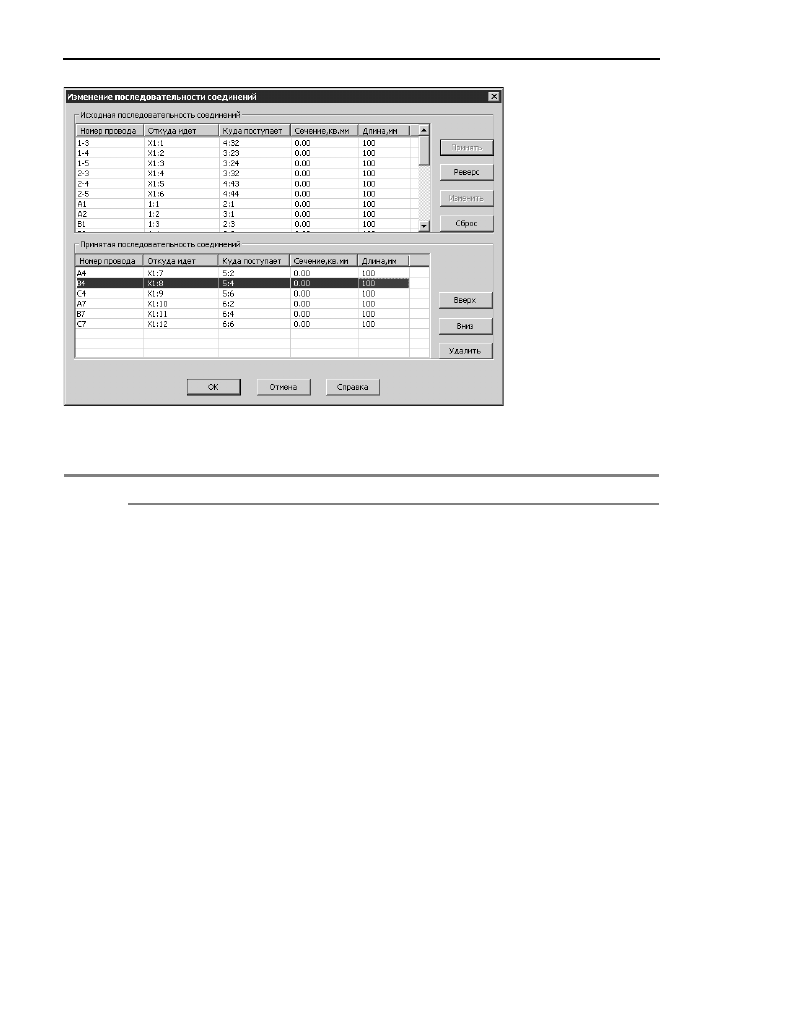

Рис. 19.3.  Диалог Изменение последовательности соединений

Табл. 19.6. Элементы управления диалога Изменение последовательности соединений

Элемент

Описание

Исходная
последовательность
соединений

Таблица, содержащая перечень и свойства всех соединений
аппаратов поверхности. Справа от таблицы расположен ряд
функциональных кнопок, относящихся к таблице. Описание
структуры таблицы представлено в табл. 19.7.
Последовательность соединений можно изменять
(см. раздел 19.11.1).

Принять

Нажмите эту кнопку, если соединение, выделенное в таблице,
требуется включить в ТКРП.

Реверс

Нажмите эту кнопку, чтобы изменить направление соединения,
выделенного в таблице.

Изменить

Нажмите эту кнопку, если на листах схемы требуется изменить
трассу прокладки провода в пределах потенциального узла,
выделенного в таблице.

Сброс

Нажмите эту кнопку, если требуется отменить изменения для
потенциального узла, выделенного в таблице.

Принятая
последовательность
соединений

Таблица, содержащая перечень соединений для формирования
ТКРП. Справа от таблицы расположен ряд функциональных
кнопок, относящихся к таблице.

253

Глава 19. Выпуск документов проекта

4. Сформируйте в диалоге перечень соединений для формирования ТКРП и закройте диа!

лог.

5. В дереве проекта установите курсор на уровень

Документы.

6. Создайте документ Технологическая карта раскладки проводов (см. раздел 17.9.1).

7. Выберите ту поверхность, для которой вы формировали данные для ТКРП.

В результате на экране появится автоматически сформированная ТКРП.

19.11.1. Как изменить трассу раскладки провода

1. Сделайте текущим лист схемы электрической соединений (Э4).

2. В диалоге

Изменение последовательности соединений (рис. 19.3) из таблицы Ис

ходная последовательность соединений выберите потенциальный узел.

3. Нажмите кнопку

Изменить.

Вверх

Используйте эту кнопку для перемещения вверх одной или
нескольких строк, выделенных в таблице.

Вниз

Используйте эту кнопку для перемещения вниз одной или
нескольких строк, выделенных в таблице.

Удалить

Используйте эту кнопку для удаления выделенных строк из
таблицы. В результате удаленные строки переместятся в
таблицу раздела

Исходная последовательность

соединений.

Табл. 19.7. Структура таблицы соединений поверхности

Графа

Описание

Номер провода

Маркировка потенциального узла, к которому принадлежит
соединение.

Откуда идет

Обозначение зажима прибора, с которого идет соединение.

Куда поступает

Обозначение зажима прибора, на который поступает
соединение.

Сечение, кв.мм

Сечение проводника, полученное из базы данных для
выбранного типа провода.

Длина, мм

Длина соединения. Значение длины можно изменить.

Если для формирования ТКРП отсутствуют данные, система выдает предупреждающие
сообщения.

Табл. 19.6. Элементы управления диалога Изменение последовательности соединений

Элемент

Описание

Часть IV.

Формирование документации

254

После нажатия кнопки происходит переход в режим редактирования, т.е. под управление
КОМПАС!График. При этом на чертеже схемы соединений красным цветом подсвечива!
ются все УГО аппарата, которые соединены выбранным потенциальным узлом.

4. Выберите УГО аппарата, с которого будет начинаться трасса. После указания первого ап!

парата подсвеченным остается только он.

5. Далее щелчком мыши последовательно укажите на чертеже схемы следующие УГО ап!

паратов. Они также последовательно подсвечиваются в чертеже.

Завершение команды осуществляется автоматически после указания всех аппаратов,
входящих в текущий потенциальный узел.

При нажатии клавиши <Esc> команда прерывается, а изменения не сохраняются.

Указанная последовательность соединений отображается в таблице

Исходная после

довательность соединений.

19.11.2. Приемы работы с таблицей

«Исходная последовательность соединений»

▼

В таблице можно выполнять сортировку. Команда сортировки вызывается щелчком на
заголовке столбца, по значениям которого необходимо выполнить сортировку. После
вызова команды выполняется инверсная сортировка по алфавиту. Кроме того, сорти!
ровка осуществляется по группам и внутри группы. Первая группа описывает соедине!
ния  клемма'аппарат. Она всегда, независимо от изменения сортировки, идет первой.
Вторая группа описывает соединения аппарат'аппарат. Она всегда, независимо от сор!
тировки, идет после первой группы.

▼

В ячейке графы

Длина можно ввести новое значение длины провода. Для этого дважды

щелкните по ячейке мышью и введите новое значение.

▼

Если курсор находится в ячейке графы

Номер провода, на чертеже схемы подсвечива!

ются все аппараты, которые соединены указанным проводом.

▼

Если курсор находится в ячейке с обозначением прибора (графы

Откуда идет и Куда

поступает), на чертеже схемы подсвечивается УГО этого аппарата.

19.12. Спецификация

В системе КОМПАС!Электрик спецификация создается для объектов схем расположе!
ния. Кроме объектов схемы расположения в спецификацию можно включить любые до!
кументы проекта.

Чтобы сформировать спецификацию, выполните следующие действия.

1. Создайте документ

Спецификация (см. раздел 17.9.1 на с. 210).

2. Выберите из списка схему расположения. Предварительно для этих объектов должны

быть созданы записи спецификации (см. раздел 18.8.4 на с. 239).

На экране откроется список документов проекта.

3. Щелчком мыши слева от названия документа установите маркер!«галочку» для тех до!

кументов, которые нужно включить в спецификацию (раздел

Документация).

На экране появится автоматически сформированная спецификация.

255

Глава 19. Выпуск документов проекта

19.13. Прочие документы проекта

При необходимости вы можете включить в проект следующие типы документов, создан!
ных средствами системы КОМПАС:

▼

чертежи и фрагменты КОМПАС!График (файлы с расширением cdw и frw),

▼

спецификации (файлы с расширением spw),

▼

трехмерные детали и сборки (файлы с расширением m3d и a3d).

Чтобы добавить в проект документ, созданный средствами системы КОМПАС, выполните
следующие действия.

1. Закройте все документы проекта.

2. Откройте документ, который требуется включить в проект.

3. Создайте документ типа

Прочие листы и добавьте в него новый лист. Новый лист мож!

но также добавлять в ранее созданный документ типа

Прочие листы.

Одновременно с добавлением нового листа в проект будет добавлен текущий документ
(или лист), созданный средствами системы КОМПАС.

Вместе со сборкой в проект автоматически добавляются все детали и подсборки, входя!
щие в нее.

Для всех документов, которые включены в проект (кроме трехмерных сборок и деталей),
доступны команды Менеджера проектов.

Изменение позиций в спецификации приводит к изменению позиций в чертеже и наобо!
рот.

В проект нельзя добавить пустые листы документов.
