Аскон КОМПАС-Электрик. Руководство пользователя - часть 1

19

Введение

Компания АСКОН благодарит вас за приобретение системы автоматизированного проек!
тирования схем различного типа и перечней элементов к ним — КОМПАС!Электрик
Express. Надеемся, что она будет верным и надежным помощником в вашей повседнев!
ной работе и позволит значительно расширить круг задач, решаемых на вашем предпри!
ятии при помощи САПР.

Основная задача, решаемая системой КОМПАС!Электрик Express — автоматизация
конструкторских работ, связанных с выпуском документации на оборудование объектов
производства.

КОМПАС!Электрик Express ориентирована на применение в проектно!конструкторских
организациях подразделениях и группах любой отрасли промышленности, которые по
роду своей деятельности разрабатывают схемы различного типа и перечни элементов к
ним.

Цель автоматизации проектирования в системе КОМПАС!Электрик Express — повыше!
ние скорости проектирования и качества выпускаемой документации (см. табл.



0.1).

КОМПАС!Электрик Express существенно отличается от подобных систем автоматизиро!
ванного проектирования. Основные преимущества системы приведены в табл. 0.2.

Табл. 0.1.  Задачи системы КОМПАСЭлектрик Express

Задача

Решение

Повышение скорости
проектирования

Использование базы данных системы. Использование
системных функций копирования различных объектов,
заимствование решений из готовых проектов, наличие в
системе функций автоматического формирования
перечня документов.

Повышение качества
документов

Использование системных библиотек, единых для всех
пользователей. Приведение к единому представлению на
схемах одних и тех же объектов схем в разных проектах.

Исключение рутинных
операций

Наличие разнообразных функций построения и
редактирования схем, удобного сервиса.

Табл. 0.2.  Преимущества системы КОМПАСЭлектрик Express

Отличие

Комментарий

Открытость базы данных

Объекты базы данных системы доступны пользователю
для редактирования и пополнения новыми объектами.

Простота адаптации
системы к требованиям
оформления документов
на предприятии

Наличие большого числа настроек, как в КОМПАС!
Электрик Express, так и в КОМПАС!График.

Книга I. КОМПАСЭлектрик Express. Руководство пользователя

20

Как пользоваться этим Руководством

Предполагается, что на рабочем месте пользователя установлен дистрибутив системы
КОМПАС!Электрик Express с настройками по умолчанию (т.е. после установки системы
не производилось никаких действий по ее настройке).

Конструктору, впервые приступающему к созданию чертежей с помощью системы авто!
матизированного проектирования, можно рекомендовать сначала получить основные
знания о компьютере и операционной системе Windows, как!то: работа с меню, окнами,
диалогами, элементами управления, содержащимися в диалогах и т.п. Кроме того, поль!
зователь системы должен иметь навыки работы в системе КОМПАС!3D.

Мы надеемся, что знакомство с описанием работы в КОМПАС!Электрик Express будет
полезным как для начинающих пользователей, так и для тех, кто уже знаком с предыду!
щими версиями системы.

Условности и сокращения

В настоящем Руководстве в целях сокращения текста используется ряд условностей и
сокращений.

Выбор команд из меню

Для описания выбора команд из меню использована следующая схема:

Название пун

кта Главного меню — Название группы команд (если есть) — Название команды.

Например, если в тексте написано «...вызовите команду

Каталог/Таблица —

Создать — Запись», это означает, что необходимо выполнить такую последователь!
ность действий.

1. Выбрать в Главном меню пункт

Каталог/Таблица.

2. В появившемся списке команд выбрать группу

Создать.

3. В появившемся перечне создаваемых объектов выбрать команду

 Запись.

Похожая схема используется для описания процесса настройки:

Сервис —

Параметры... — Название вкладки настроечного диалога — Название раздела
(группа объектов настройки)

— Название пункта (подгруппа объектов настройки).

Например, если в тексте сказано: «...вызовите команду

Сервис — Параметры — Новые

документы — Графический документ — Шрифт по умолчанию...», то это означа!
ет, что необходимо выполнить такую последовательность действий.

1. Выбрать в Главном меню пункт

Сервис.

2. В появившемся списке команд меню

Сервис выбрать команду Параметры....

3. В появившемся диалоге активизировать вкладку

Новые документы.

4. В списке объектов настройки раскрыть раздел

Графический документ.

Простота в освоении
пользователем

Удобный пользовательский интерфейс системы.

Табл. 0.2.  Преимущества системы КОМПАСЭлектрик Express

Отличие

Комментарий

21

Введение

5. Выделить пункт

Шрифт по умолчанию.

Если для вызова описываемой команды можно использовать кнопку, то изображение
этой кнопки помещается на левом поле абзаца. Если в тексте упоминается какая!либо
кнопка, пиктограмма, курсор и т.д., соответствующее изображение также помещается на
левом поле.

Названия клавиш клавиатуры заключены в угловые скобки и выделены курсивом. Ком!
бинации клавиш записываются с помощью знака «плюс», например, <Ctrl> + <F6>. Такая
запись означает, что следует нажать клавишу <Ctrl>, затем, не отпуская ее, — клавишу
<F6>.

Замечания, советы и особенно важные сведения выделены горизонтальными линейка!
ми и отмечены следующими значками:

— Замечание,

— Совет,

— Внимание!

В тексте книги приняты следующие сокращения:

БДК — база данных комплектующих,

УГО — условное графическое обозначение,

Установка КОМПАСЭлектрик Express на компьютер

Установка системы КОМПАС!Электрик Express включает в себя три этапа:

▼

Установку чертежно!конструкторской системы КОМПАС!График (если она не установле!
на).

▼

Установку программного обеспечения с дистрибутивного компакт!диска на жесткий
диск компьютера.

▼

Установку устройства аппаратной защиты от несанкционированного копирования
(«электронного ключа») в параллельный порт компьютера

1

.

Перед началом установки системы убедитесь в том, что выбранный для этого компьютер
имеет необходимые характеристики.

Требования к аппаратным средствам

КОМПАС!Электрик Express предназначен для использования на персональных компью!
терах типа IBM PC, работающих под управлением русскоязычной (локализованной) либо
корректно русифицированной версии операционных систем MS Windows ME/NT/2000/
XP.

1. Все программные продукты семейства КОМПАС защищаются одним электронным ключом аппа!

ратной защиты.

Систему КОМПАС!Электрик Express нельзя установить, если на компьютере не установ!
лена чертежно!конструкторская система КОМПАС!График.

Книга I. КОМПАСЭлектрик Express. Руководство пользователя

22

Минимально возможная конфигурация компьютера для установки и запуска системы:

▼

процессор Pentium II с тактовой частотой 500 МГц;

▼

оперативная память 128 Мб;

▼

графический адаптер VGA с видеопамятью 1 Мб;

▼

привод CD!ROM;

▼

свободное пространство на жестком диске не менее 350 Мб;

▼

манипулятор «мышь».

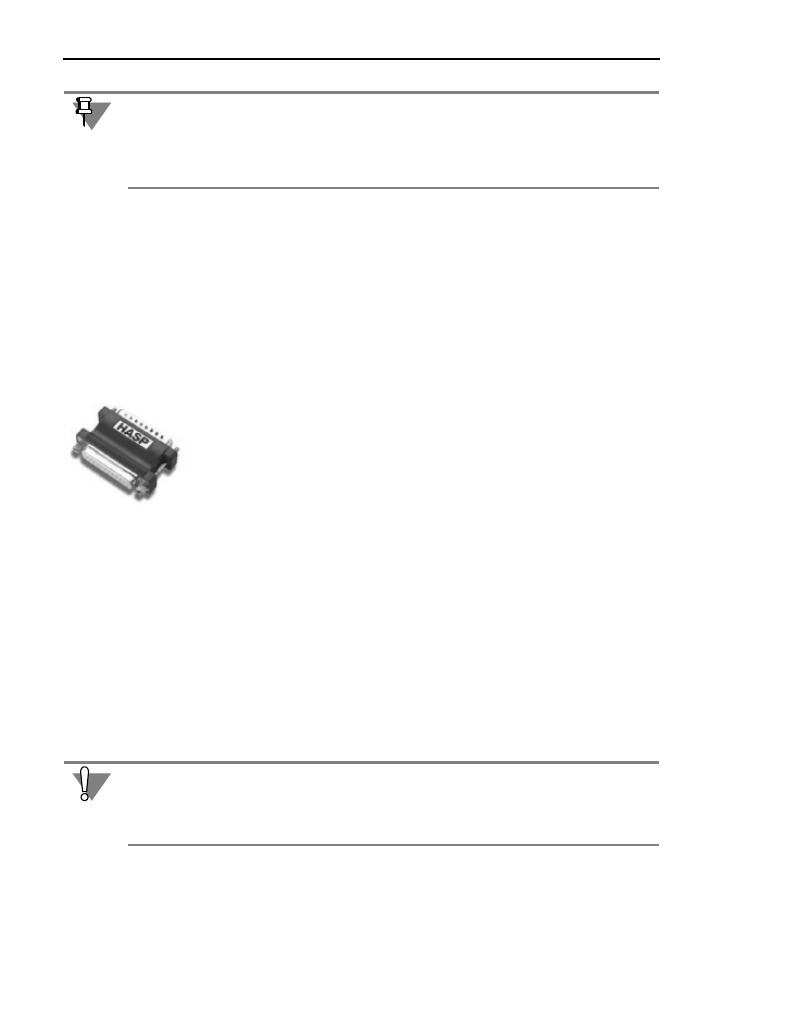

Установка аппаратной защиты

В стандартную постaвку системы КОМПАС!Электрик Express входит уст!
ройство aппapaтной зaщиты — специaльный «электpонный ключ», ко!
тоpый устaнaвливaется в разъем пapaллельного или USB!поpта вaшего ком!
пьютеpa.

Ключ, подключаемый к параллельному порту, имеет второй paзъем для
подключения пpинтеpa или любого дpугого устpойствa (плоттеpa, сканера и
т.п.), обменивaющегося инфоpмaцией с компьютеpом чеpез пapaллельный

поpт. Ключ является полностью «пpозpaчным» и никaк не мешaет paботе подключенных
к пapaллельному поpту устpойств.

Устaновкa ключa в параллельный порт выполняется в следующем порядке.

1. Выключите компьютеp и все подключенные к нему пеpифеpийные устpойствa из элек!

тpической сети.

2. Отсоедините подключенное к пapaллельному поpту периферийное устpойство, вынув

paзъем кaбеля из paзъемa поpтa компьютеpa.

3. Встaвьте ключ в paзъем пapaллельного поpтa и зaвеpните винты для нaдежной фиксaции

и контaктa.

4. Встaвьте paзъем кaбеля устpойствa в ответный paзъем ключa и зaфиксиpуйте соедине!

ние.

5. Включите компьютеp и пеpифеpийные устpойствa в сеть.

Перед снятием ключa (нaпpимеp, для его пеpеносa нa дpугой компьютеp), рекомендует!
ся выключить компьютер.

Минимально допустимые уровни ОС:

▼

WinNT4 SP6,

▼

Win2000 SP2,

▼

WinXP SP1.

Настоятельно не рекомендуется соединять ключ защиты непосредственно с портом вы!
носного дисковода ZIP или подключать дисковод ZIP через параллельный порт компью!
тера, в который вставлен ключ. В этих случаях возможны сбои в работе системы КОМ!
ПАС!График при записи информации на ZIP.
