Конструювання трикотажних виробів та основи швейної технології - частина 9

Відстань  між  точками  базової  сітки  в  см  при  різних  величинах

припусків на вільне облягання (розмір 48, зріст 1-2).

Точки від ...

до, см

Припуск (по ширині), см

до, см

-1

+1

+2

+3

+4

+5

А

0

-А

12

46

51

А

0

-А

4

17,2

18,7

А

4

-А

8

10,3

11,3

А

8

-А

12

18,5

21

А

0

-А

2

8,5

8,9

А

11

-А

12

9,3

10,1

Відстань  між  точками  базисної  сітки  в  см  при  різних  величинах

припусків на усадку (по довжині).

Точки від ...

до, см

Зріст

Припуск по довжині, %

до, см

1,0

1,5

2,0

2,5

В-Д

1

16,3

16,5

2

17,3

17,5

В-Т

1

37,3

37,7

2

39,3

40,1

Г-Т

1

14,2

14,4

2

15,4

15,6

В-Б

1

57,1

57,7

2

61,1

61,7

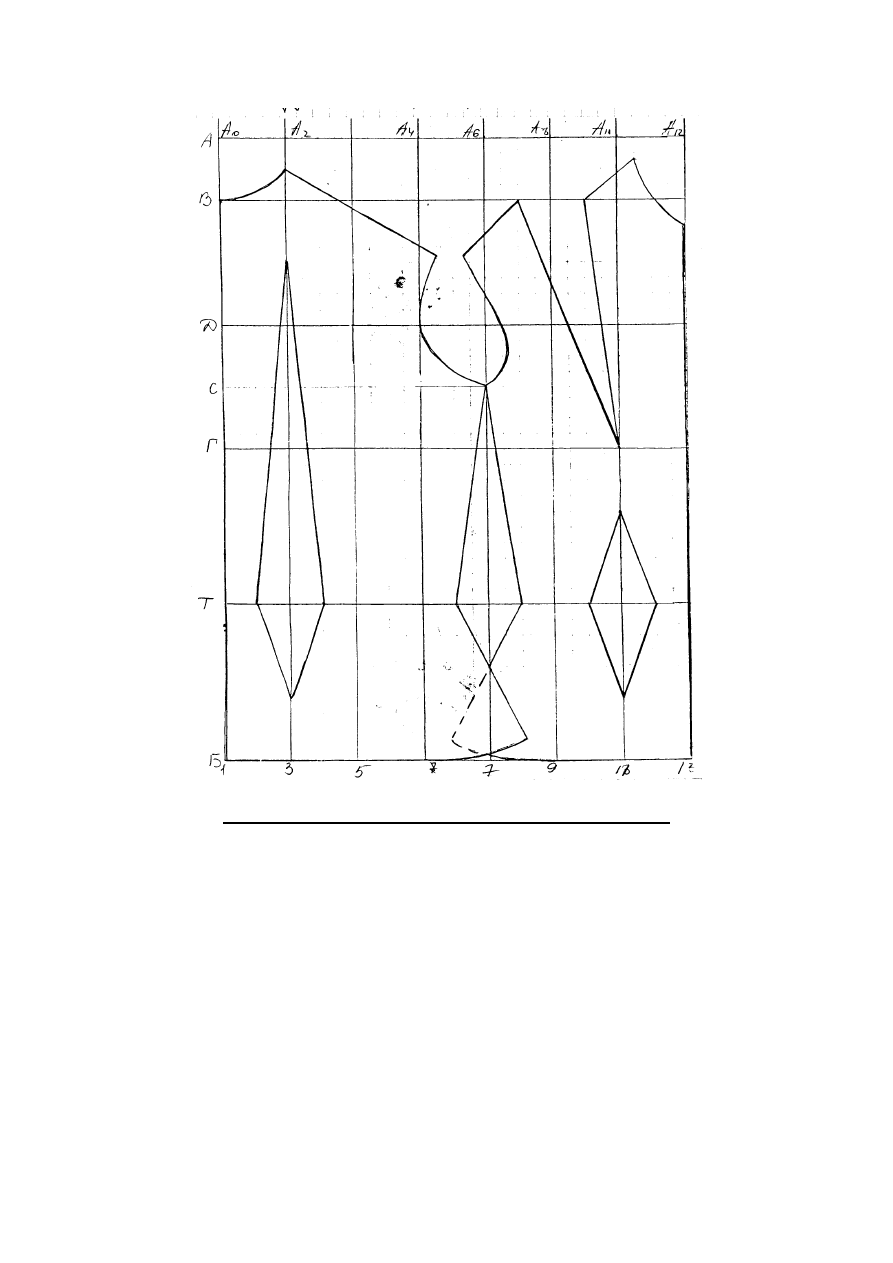

Принципова схема конструкції виробу

35

Побудова креслень лекал, виготовлення лекал

Лекало  - шаблон  розгорнення  деталей  виробу  з  припусками  на

обробку.  На  трикотажних  фабриках - лекала  двох  видів:  контрольні  і
робітничі.  Контрольні  -

еталони,  будує  конструктор,  по  них

виготовляються копії для розкрійного цеху -робітничі.

Розміри робочих лекал зменшені на обміловку, щоб не збільшувати

розміри  деталей,  що  розкроюються,  лекало  виготовляється  з  щільного
картону.  Робочі  лекала,  по  яких  викроюються  деталі  на  стрічковій
машині, можуть бути окантовані чи металеві, на контрольних, робітничих
лекалах  зазначені  розмір,  номер  моделі,  зріст,  напрямок  петельних
стовпчиків і кількість однойменних деталей.

Основні розміри лекал (ширина і довжина) по найбільшому вимірі

виражені  кількістю  петельних  стовпчиків  і  рядів,  визначають,

36

використовуючи  розмірні  ознаки  типових  фігур  (ОСТ 17325-86 - для
жінок; ОСТ 17326-81 - для чоловіків; ДСТ 17522 - "Типові фігури жінок.
Розмірні  ознаки  для  проектування  одягу";  ДСТ 17751 - для  чоловіків)  і
прийняті  параметри  А  і  В,  враховуються  конструктивні  і  технологічні
особливості  виробу  (наявність  підгинань,  виточок,  припусків  на  шви).
Після  встановлення  розмірних  ознак  і  припусків  основні  розміри  лекал
перераховуються  в  розмірні  величини.  Число  петельних  стовпчиків
переводять у розмір лекала по ширині множенням на значення петельного
кроку, визначеного (каландрованого) полотна, що поступає в розкрій, так
само переводиться число петельних рядів у розмір лекала по довжині.

Контури  лекал  для  розкрою  виробів  типової  конструкції  можуть

бути  накреслені  на  сітці  розмірів,  побудовані  з  урахуванням  ступеня
подовжнього  витягування  і  звуження  полотна  під  час  обробки.  По
довжині  фігури  розміри  збільшені  на  величину  витягування  (помножені
на  В

1

/В;  В

1

-  висота  петельного  ряду  обробленого  трикотажу,  що

надійшов  у  розкрій;  В - висота  петельного  ряду  в  рівноважному
трикотажі).  По  ширині  розміри  зменшені  на  величину  звуження
(зменшені на А

1

/А).

Кількість (витрати) трикотажного полотна на виготовлення виробу

складається  з  суми  площин  лекал  всіх  деталей  виробу  та  відходів,  які
визначають при розкрої полотна.

Складання розкладки лекал для розкрою полотна

При складанні розкладок необхідно враховувати отримання заданої

кількості виробів при існуючих ширинах полотна.

Основні умови економного використання полотна:
1. Застосування довгих розкладок 5÷7см.
2.  Комбінування  в  одній  розкладці  лекал  виробів  різних  розмірів,

зросту і видів.

3. Вибір раціональної ширини полотна.
4. Розробка розкладки для полотен в розгортці.
Ширина трикотажних виробів робочих розмірів в’язальної машини,

діаметра  голкового  циліндра – круглов’язальна,  заправ  очна  ширина
голечниці – плоскофангова, різна заправка гребінок – о/в машина.

Найбільш раціональною шириною для майок, фуфайок, сорочок та

інших  виробів  з  суцільним  станом  (без  швів)  є  ширина,  яка  дорівнює
ширині готового виробу.

Визначення площі лекал

37

Маючи  креслення  лекал,  їхню  площу

визначають одним з наступних способів: розрахунковий, комбінований і
зважування.

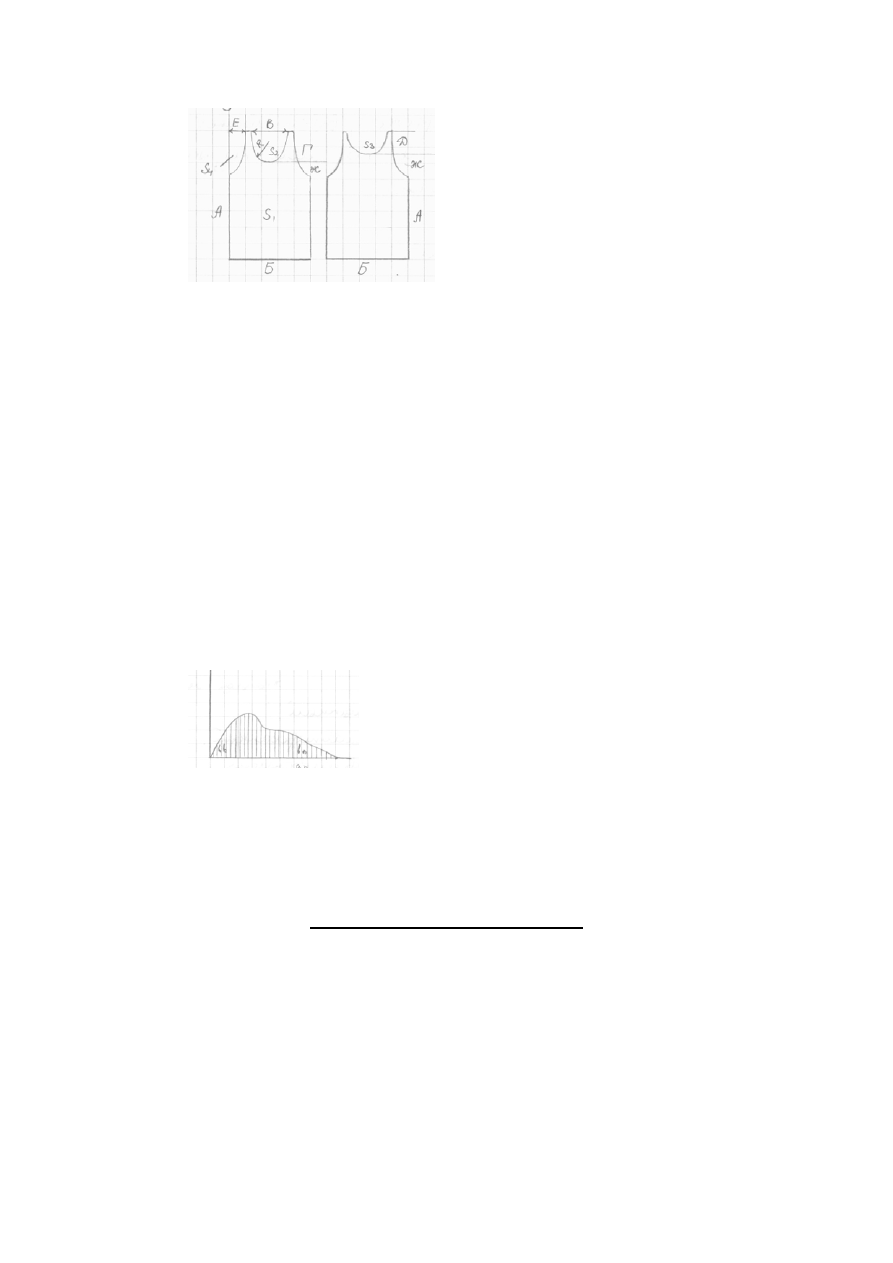

Розрахунковий:

S

майки

=S

1

-S

2

-S

3

-S

4

S

1

=2AБ; S

2

=S/2

кола

 з R=(B/2)+S

трап

→ осн. В

                                                               осн.2R
                                                              висота Г-Р
S

3

=1/2S

еліпса

·вісь У/2, вісь D=(π/2)·(B/2)·D=

=(πBD)/4,

S

3

- висота вирізу горловини позаду, виражається як площа ½ еліпса.

S

4

- площа  вирізу  пройм,  що  складає  з 4-х  однакових  частин,  рівних  по

пощади еліпсу з півосями Ж и Е.

S

4

=πEЖ

Комбінований  - так  само,  як  і  розрахунковий  складається  з  поділу

площі  лекал  на  прості  геометричні  фігури.  Складність  прн  виконанні
цього  методу - наявність  планіметра  для  визначення  фігур  із
криволінійними контурами.

S=(b

1

+b

2

+b

3

+…+b

n

)·a

Зважування - найбільш простий, фігуру, що визначають, акуратно

вирізують  по  контурі  креслення,  зважують  на  лабораторних  вагах  і  по
масі папера визначають її площа, при цьому необхідно знать Q папера

S=10000*m/Q

, де m - маса папера (лекала);

Q - поверхнева щільність папера, г/м

2

.

Способи розмноження лекал

1. Пропорційно розрахунковий

38
