Построение чертежа воротника сорочки

Воротник сорочки с пришивным ворот-

ником («фантази») состоит из двух частей -

стойки и отлета. Каждая из них, в свою

очередь, имеет детали — верхнюю часть,

нижнюю часть и прокладку.

Ковбойка

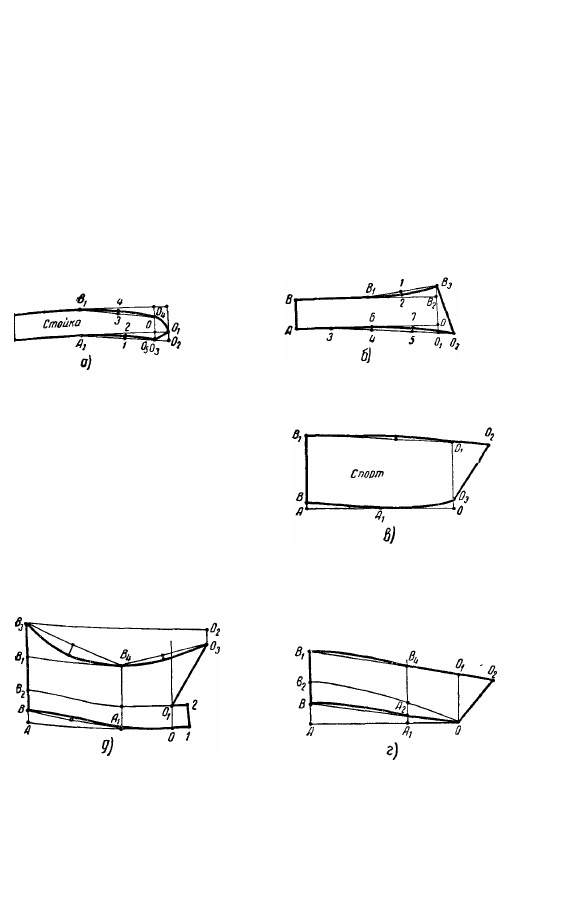

Рис. 4. Построение основы воротника сорочки:

а) стойки, б) отложного воротника с втачной стойкой; в) отложного

воротника сорочки «спорт»; г) отложного воротника без втачной стойки;

д) воротника сорочки «ковбойка»

Так как построение этих деталей одина-

ково, в основе дается построение чертежей

только одной части стойки и отлета ворот-

ника.

Для построения чертежа стойки (рис 4,а)

строят прямой угол с вершиной в точке А.

От точки А вверх откладывают величи-

ну высоты стойки АВ = 3,5 см.

Высота стойки, так же как и высота от-

лета, зависит от моды или желания иметь

более высокий или низкий воротник и мо-

жет изменяться в пределах +0,5 см.

Через точку В проводят горизонталь.

От точки А вправо откладывают длину

стойки АО.

АО =  С

ш

 + 1 см

От точки О вправо по горизонтали от-

кладывают величину захода концов стой-

ки  2 - 2 , 5 см

В точке О восставляют перпендикуляр

вверх, а в точке О

1

 вниз.

На перпендикуляре от точки О

1

 откла-

дывают вниз 1 см и ставят точку О

2

.

Расстояние АО делят пополам и откла-

дывают вправо от точек А и В, отмечая со-

ответственно точки А

1

 и В

1

Точки А

1

 и О

2

 соединяют прямой линией,

делят эту прямую пополам (точка 1) и вос-

ставляют в точке 1 перпендикуляр вверх.

1 - 2 =  0 , 2 - 0 , 4 см. Через точки О

2

, 2 и

А

1

 проводят плавную кривую, переходя в

горизонталь АА

1

Пересечение прямой линии А

1

О

2

 с вер-

тикалью, проходящей через точку О

1

 обо-

значают через О

3

 и от точки О

3

 вверх по

этой вертикали откладывают высоту стойки
в конце.

О

3

О

4

 = АВ - 0,5 см

Точки В

1

 и О

4

 соединяют прямой линией,

делят ее пополам и проводят перпендику-

ляр 3-4 = 0,2-0,4 см

Через точки О

4

, 4 и В

1

 проводят плав-

ную кривую, переходя в горизонталь ВВ

1

Точки О

4

 и О

1

 соединяют кривой, как

показано на чертеже.

АВ = 3,5 см

АО = 19 см +

+ 1 см = 20 см

ОО

1

 = 2 см

О

1

О

2

 = 1 см

АА

1

 = ВВ

1

 =

= АО/2 = 10 см

1 - 2 = 0 , 3 см

О

3

О

4

 = 3,0 см

3 - 4 = 0,3 см

Затем точку О

1

 соединяют с точкой О

5

,

в которой кривая А

1

 2 О

2

 пересекается с

вертикалью О

3

О

4

.

Контур стойки А, В, В

1

, 4, О

4

, О

1

,О

5

, 2

А

1

.

Воротник соединяется со стойкой на

участке ВВ

1

 4 О

4

. В точке О

4

 ставят над-

сечку.

* * *

Для построения отлета обыкновенного

воротника сорочки с пришивным воротни-

ком строят прямой угол с вершиной в точ-

ке А (рис. 4,б). От точки А вверх отклады-

вают ширину воротника АВ.

АВ = ширине стойки+  0 , 5 : 1 , 0 см

Через точку В проводят вправо горизон-

таль.

От точек А и В вправо откладывают

длину воротника.

АО = ВВ

2

 =  С

ш

 + 1 см

Точки О и В

2

 соединяют прямой линией

и продолжают ее вверх и вниз.

От точки В

2

 вверх откладывают 1,5 см

(точки В

3

), а от точки О вниз — 1 см (точ-

ка О

1

)

Расстояние ВВ

2

 делят пополам (точ-

ка В

1

).

Точки В

1

 и В

3

 соединяют прямой линией,

а затем плавной кривой, делая посередине

расстояния В

1

В

3

 прогиб 1-2 величиной

0,2 - 0,4 см.

От точки А вправо откладывают чет-

верть расстояния АО (точка 3).

Точку 3 соединяют прямой линией с

точкой О

1

 продолжая ее вправо от желае-

мой длины конца воротника (точка О

2

)

Расстояние от точки 3 до О

2

 делят на

три части (точки 4 и 5) и проводят плав-

ную кривую ЗО

2

, симметрично возвышаю-

щуюся над точками 4 и 5 на расстоянии

0,3-0,5 см.

Точки О

2

 и В

3

 соединяют прямой линией

контур воротника А, В, В

1

, 2, В

3

 , О

2

, 7, 6, 3.

*

АВ = 4 см

АО =ВВ

2

 = 19 +

+ 1 = 20 см

В

2

В

3

= 1,5 см

ОО

1

 = 1 см

ВВ

1

=ВВ

2

/2

1 - 2 =0,3 см

А3 =АО/4 =5 см

О

1

О

2

 = 2 см

4-6 =  5 - 7 =

= 0,4 см

Построение чертежей верхней и нижней

планок для сорочек с глухой застежкой

(рис. 3, б и в)

Длина планки в готовом виде от верха

до нижней скрепки равна 0,8 Д

тс

 (длины

талии спинки).

Эту величину откладывают по вертика-

ли от точки А вниз до точки Б.

От точки Б вниз откладывают длину

мысика 5—б см (точка В).

Из точек АБВ вправо проводят горизон-

тали.

От АБВ вправо откладывают 3 см на

подгиб притачного края планки (точка

А

1

Б

1

В

1

).

От точек А

1

Б

1

В

1

 вправо откладывают

4 см — ширину планки в готовом виде (точ-

ки А

2

Б

2

В

2

) и далее вправо откладывают

1 см на подгиб настрочного края планки

(точки А

3

Б

3

В

3

).

Ширина планки может быть меньше или

больше 4 см. В этом случае на такую же ве-

личину должно изменяться расстояние АА

1

,

ББ

1

 и ВВ

1

 Через точки А

1

В

1

; А

2

В

2

 и А

3

В

3

проводят вертикальные линии.

Ширину планки А

1

А

2

 и В

1

В

2

 делят по-

полам и проводят осевую линию планки

(точки А

4

В

4

)

От точек В

1

 и В

2

 вверх откладывают ве-

личину В

1

В

4

 (точки В

5

 и В

6

). Точки В

5

 и В

6

соединяют с точкой В

4

. От точки В

6

 вправо

проводят горизонталь и на пересечении с

линией А

3

В

3

 ставят точку В

7

.

Линия верхней скрепки проходит на

0,5 см выше нижней скрепки

Контур верхней планки А

1

А

3

, Б

3

Б

7

В

6

В

4

,

В

5

, Б

1

, Б.

Верхняя петля размещается на осевой

линии А

4

В

4

 вдоль нее на расстоянии, рав-

ном одной трети АБ (середина петли)

А

4

П

1

 =

1

/

3

 АБ

АБ==0,8 х 42=

= 33,6 см

БВ = 5 см

АА

1

 = ББ

1

 =

= ВВ

1

 = 3 см

А

1

А

2

  = Б

1

Б

2

 =

=В

1

В

2

 = 4 см

А

2

А

3

 = Б

2

Б

3

 =

=В

2

В

3

 = 1 см

В

1

В

4

 = В

4

В

2

 = 2 см

В

1

В

5

 = В

2

В

6

 = 2 см

А

4

П

1

 =

 1

/

3

АБ =

= 11,2 см
