Сорочки верхние мужские (Л. Голято) - часть 2

ком по выпуклости лопатки до плечевой точки — конца плечевого

шва (плечевая точка — точка плавного перехода от плечевого

ската к руке).

8. Длину изделия Д

и

 измеряют посередине спины от шейной

точки до требуемой длины.

9. Мерка ширины спины Ш

с

 равна половине измерения.

Ширину спины измеряют по лопаткам между задними углами

подмышечных впадин.

10. Ширину плеча Ш

п

 измеряют от шва втачки воротника (осно-

вание шеи) до плечевой точки.

11. Обхват плеча О

п

 измеряют горизонтально в месте наиболь-

шего развития мышц, при свободно опущенной руке.

12. Длину руки Д

р

 измеряют от плечевой точки до конца сред-

него пальца по вытянутой руке. Попутно записывают желаемую

длину рукава (Д

р у к

).

Построение чертежа основы мужской

верхней сорочки

В настоящей главе приведена методика построения чертежа

основы мужской верхней сорочки.

Для облегчения читателю усвоения материала параллельно

изложению методики построения приведен числовой пример рас-

чета и построения чертежа мужской верхней сорочки по меркам

так называемой условно-типовой фигуры 48 размера III роста,

причем все цифровые величины в расчетах округлены до десятых

долей сантиметра.

Мерки условно-типовой фигуры 48 размера III роста приняты

следующие:

1.  С

ш

2. С

г

3. С

т

4. С

б

5.  Ш

г

6.  Д

т с

—

 19,0

—

 48,0

—

 41,0

—

 51,0

—

 18,0

—

 42,0

см

см
см
см
см
см

7.

 В

п к

8 . Д

и

9 . Ш

с

1 0 . Ш

п

1 1 . О

п

1 2 . Д

р у к

— 43,8

— 80,0

—

 19,0

—

 14,8

— 32,0

—

 63,0

см

см

см

см

см

см

Верхние сорочки в зависимости от застежки подразделяются

на две разновидности:

1. С застежкой до низа (распашные);

2. С застежкой за линию ширины изделия под проймой (глухая

застежка).

Сорочки могут быть предназначены для ношения под пиджа-

ком или открыто — в летнее время.

В зависимости от этих признаков должны устанавливаться

прибавки на свободное облегание. В сорочках, носимых под пид-

жаком, прибавки меньше, так же как и в распашных сорочках

(см. таблицу).

П р и б а в к и на свободное облегание по линии груди П

г

 .

Для ношения

под пиджак открыто

Сорочки с застежкой до низа . . 6— 8 см 9—11 см
Сорочка с глухой застежкой . . . 9—11 см 12—14 см

В данном примере взяты следующие прибавки:

1. К полуобхвату груди —  П

г

— 7 см

2. К ширине ростка и горловины—1,0 см
3. К ширине спинки — 7 см х 0,3 = 2,l см

4. К ширине переда — 7 см х 0,4 = 2,8 см
5. На свободу проймы (по глубине ее) П

с п р

 = 3 см.

Берут лист бумаги длиной 90—100 см и шириной 80 см ( в за-

висимости от размера и длины изделия) и приступают к построе-

нию чертежа, руководствуясь при этом чертежом основы (рис. 2).

В левом углу листа на расстоянии 8—10 см от левого края

и 6—10 см от верхнего края строят прямой угол с вершиной

в точке А (шейная точка).

От точки А вниз по вертикали отклады-

вают длину талии спинки, находя точку Т.

АТ =  Д

т с

От точки А вниз по вертикали отклады-

вают длину изделия, находя точку Н.

А Н = Д

и

Через полученную точку Н проводят ли-

нию перпендикулярную к линии АН (гори-

зонталь). Затем рассчитывают ширину

спинки, переда и проймы по формулам,

принимая только техническую прибавку

7 см.

1. Ширина спинки = Ш

с

 + 0,3 П

г

2. Ширина переда = 0,9 Ш

г

  + 1 , 0 +

+ 0,4 П

г

3. Ширина проймы = С

г

 —Шир. спин-

к и — Шир. переда;

Производят предварительный расчет

ширины рукава под проймой при построе-

АТ = 42,0 см

АН = Д

и

 = 80,0 см

Ширина спинки =

= 19,0 см + 0,3 х

х 7 = 21,1 см

Ширина переда =

= 0,9 х 18,0 см +

+ 1,0 см + 0,4 х

х 7 = 20,0 см

Ширина проймы =

= 13,9 см

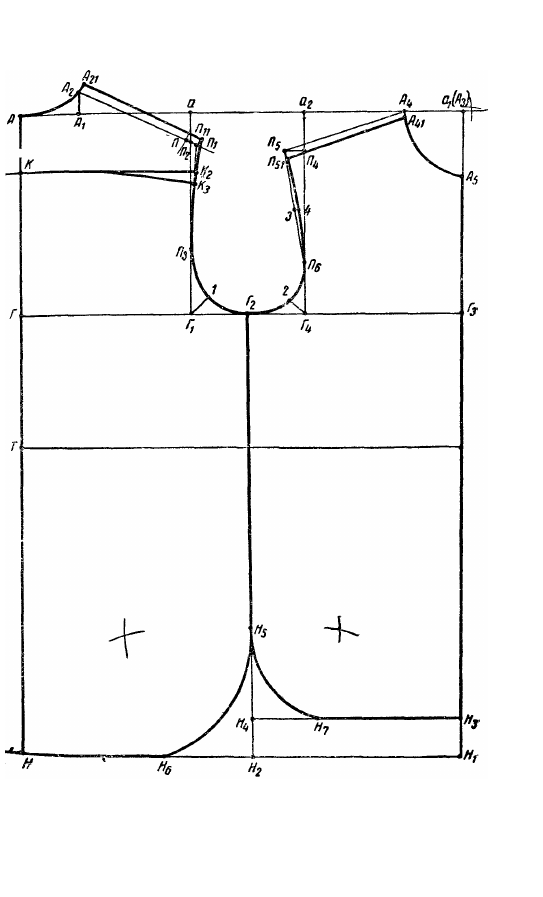

Рис. 2. Построение основы переда и спинки

нии чертежа с технической прибавкой

(7 см).

По приближенной формуле ширина ру-

кава в развернутом виде равняется: шири-

на рукава = 1,4 Ш

п р

  + 0 , 2  С

г

+ 1 6 , 0 .

Сопоставляя ширину рукава с меркой

обхвата плеча, мы узнаем полноту рукава

и выбираем желаемую, исходя из того, что

ширина рукава больше обхвата плеча О

п

на 30% дает облегающий рукав;

40%—нормальный;
50% — расширенный;
60% — полный;
70%—широкий. .

В данном номере при обхвате плеча,

равном 32 см, ширина рукава" в 45 см со-

ответствует 140%, т. е. мы имеем нормаль-

ный рукав, на 40% превышающий обхват

плеча.

Если мы хотим получить рукав шире

45 см, например расширенный (50%), пол-

ный (60%) или широкий (70%), мы дол-

жны соответствующим образом расширить

пройму так, как указано ниже.

Расширение рукава на 1 см требует рас-

ширения проймы на 0,7 см (при той же вы-

соте оката рукава).

Величину расширения проймы прибав-

ляют к ширине проймы, рассчитанной пред-

варительно, и дальнейшие расчеты ведут

•по расширенной пройме.

Ниже приводится пример распределения

прибавок и расчета ширин рукава и прой-

мы для сорочек с большой прибавкой на

свободное облегание (превышающей техни-

ческую прибавку в 7 см) и большой шири-

ной рукава.

Сорочка 48 размера с глухой застежкой

для открытого ношения.

Прибавка на свободное облегание по

линии груди = 13,0 см. Рукав полный

60%-ный.

Ш

р у к

= 19,4 + 9,6-

+ 16,0 = 45 см

45 х 100 / 32 =

= 140%

П

г

= 13 см
