КОМБАЙН  ПРОХОДЧЕСКИЙ  КСП-35.





ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ.



Н

АИМЕНОВАНИЯ  ПАРАМЕТРОВ  И  РАЗМЕРОВ



З

НАЧЕНИЯ



1

П

АРАМЕТРЫ  КОМБАЙНА

.

1.1 Верхний предел прочности разрушаемых пород, σ

сж.

, МПа

1.2 Техническая производительность резания, м

3

/мин.:

•  σ

сж.

=100МПа

•  σ

сж.

=  80МПа

•  σ

сж.

=  60МПа

•  σ

сж.

=  30МПа и угля

1.3 Размах стрелы исполнительного органа (при выдвинутом телескопе), м:

•  по высоте

•  по ширине

1.4 Максимальное сечение выработки по размаху стрелы с одной установки, м

2



1.5 Минимальная высота выработки прямоугольной формы, м:
1.6 Диапазон углов наклона проводимых выработок, град.

1.7 Габаритные размеры в транспортном положении, м:

•  длина

•  ширина по гусеницам

•  ширина по питателю

•  высота по корпусу

•  высота по конвейеру

1.8 Масса комбайна (без перегружателя), т:

•  с неповоротным скребковым конвейером

•  с подъемно-поворотным скребковым конвейером




100



0,3

0,45

0,7
1,8



5,0
7,5

35

2,3

±12



10,6; 13,6

2,73
3,53

1,8

1,8; 1,99



54

56,5

Н

АИМЕНОВАНИЯ  ПАРАМЕТРОВ  И  РАЗМЕРОВ



З

НАЧЕНИЯ

1.9 Среднее удельное давление на почву, МПа
1.10 Дорожный просвет (клиренс), м
1.11 Напряжение электропитания, В
1.12 Частота тока, Гц
1.13 Суммарная номинальная мощность электродвигателей комбайна, кВт

2

О

РГАН  ИСПОЛНИТЕЛЬНЫЙ

.

2.1 Телескопичность стрелы исполнительного органа, м
2.2 Мощность электродвигателя исполнительного органа, кВт
2.3 Частота вращения режущей коронки, об./мин.
3

П

ИТАТЕЛЬ

.

3.1 Приводы погрузочных звезд – гидромеханические, кинематически не связан-

ные.

3.2 Ширина погрузочного стола, м

4

С

КРЕБКОВЫЙ КОНВЕЙЕР

.

4.1 Мощность электродвигателей привода, кВт
4.2 Ширина жёлоба, м
4.3 Скорость движения скребковой цепи, м/с

5

Х

ОДОВАЯ ЧАСТЬ

.

5.1 Приводы ходовых тележек – гидромеханические, кинематически не связанные.

5.2 Скорости движения, м/мин.:

•  рабочая (с погрузкой)

•  маневровая (без погрузки)

5.3 Ширина трака, м

6

Л

ЕНТОЧНЫЙ ПЕРЕГРУЖАТЕЛЬ

.

6.1 Мощность электродвигателя привода, кВт
6.2 Ширина ленты, м
6.3 Длина перегружателя в стандартной поставке, м

7

У

ПРАВЛЕНИЕ  КОМБАЙНОМ

.

7.1 Управление комбайном – дистанционное с носимого пульта управления.

8

Э

ЛЕКТРООБОРУДОВАНИЕ

.

8.1 Мощности электродвигателей приводов, кВт:

•  исполнительного органа

•  маслостанции

•  скребкового конвейера

•  перегружателя

•  закачной установки

•  высоконапорного орошения

•  низконапорного орошения

9

Г

ИДРОСИСТЕМА

.

9.1 Насосы – типы и количество, шт.:

•  аксиально-плунжерные

•  НШ10 (цепи управления)

9.2 Гидромоторы, тип и количество, шт.:

•  радиально-плунжерные

9.3 Давления настройки предохранительных клапанов в гидролиниях, МПа:

•  исполнительного органа и хода

•  погрузочных звезд

10  С

ИСТЕМА  ОРОШЕНИЯ

.

10.1 Давление в системе орошения, МПа, не менее:

•  низконапорного

•  высоконапорного

0,14
0,27

1140;660

50

250



0,65

132

35





3,53



2х18,5

0,67

1,1





1,3
5,5

0,74



18,5

0,8

13,4






132

75

2х18,5

18,5

5,5

18,5

37




4
1



4



18
16




1,5

8



ИСПОЛНЕНИЯ КОМБАЙНА  КСП-35.



1.1

Комбайн  проходческий  КСП-35  предназначен  для  механизированного  разру-

шения забоя и погрузки горной массы при проведении горизонтальных и наклонных
до ±12º горных выработок сечением от 10,5 до 35м

2

 по смешанному забою с пределом

прочности разрушаемых пород до 100 МПа  и абразивностью до 15 мг в шахтах опас-
ных по газу (метану) и угольной пыли.

1.2

Комбайн  по  согласованию  с  Заказчиком  может  быть  поставлен  в  различных

исполнениях. Перечень исполнений с конструктивными отличиями приведен в табли-
це 1.

Таблица 1 – И

СПОЛНЕНИЯ  КОМБАЙНА

.

О

ТЛИЧИЯ



Испол-

нения

Тип скребкового

конвейера

Наличие пе-

регружателя

Наличие вы-

соконапорно-

го орошения

Длина ком-

байна, м

Высота
по кон-

вейеру, м

-00

Неповоротный

есть

нет 10,6

1,80

-01

Неповоротный

есть

есть 10,6

1,80

-02

Подъемно-

повороный

нет

нет 13,6

1,99

-03

Подъемно-

повороный

есть

нет 13,6

1,99

-04

Подъемно-

повороный

нет

есть 13,6

1,99

-05

Подъемно-

повороный

есть

есть 13,6

1,99

-06

Неповоротный

есть

нет 10,6

1,95

-07

Неповоротный

есть

есть 10,6

1,95




В контракте на поставку оговаривается уровень напряжения 1140В или 660В, на

которое настраивается электрооборудование комбайна на заводе-изготовителе. В даль-
нейшем  при  эксплуатации  возможна  переналадка  с 1140 на 660В  и  наоборот  с  обяза-
тельным участием представителя завода-изготовителя.


По  специальному  заказу  комбайн  в  исполнениях -00; -01; -06; -07 может  ком-

плектоваться  двухцепным  скребковым  конвейером  с  разнесенными  круглозвенными
цепями калибра 18х64.

По  специальному  заказу  комбайн  может  комплектоваться  режущей  коронкой

КСП-34.00.01.000 диаметром 1050мм вместо режущей коронки КСП-32.00.02.000 диа-
метром 950мм;


Отличительной эксплуатационной особенностью комбайна в исп. -06 и -07 явля-

ется увеличенная на 145 мм высота подвески перегружателя и соответственно лучшая
вписываемость в вогнутые перегибы почвы.





НОВЫЕ ПОТРЕБИТЕЛЬСКИЕ  КАЧЕСТВА

КОМБАЙНА  КСП-35




КСП-35 – комбайн с дистанционным управлением. Создается взамен, выпускаемого в

настоящее время проходческого комбайна среднего по массе класса КСП-(32)33.



Новые потребительские качества комбайна КСП-35 по отношению к КСП-(32)33:

1.  Минимальная высота проводимых выработок уменьшится с 2,65 до 2,3 м за счет сни-

жения высоты комбайна. Это позволит уменьшить присечку вмещающих пород при прове-
дении выработок по пласту с плоской кровлей под анкерование.

2.  Повысится эффективность разрушения крепких пород за счет увеличения массы ком-

байна с 45 до 54 тонн с одновременным ростом энерговооруженности исполнительного ор-
гана со 110 кВт до 132 кВт.

3.  Улучшится эксплуатация комбайна в забоях со слабой почвой за счет снижения сред-

него давления на грунт с 0,15 МПа до 0,14 МПа (и это при увеличении массы машины);
достигается увеличением ширины траков с 550мм до 740мм.

4.  Повысится производительность погрузки разрушенной горной массы и снизится вре-

мя простоев, связанных с пропуском негабаритов через проходное окно, за счет увеличения
ширины става скребкового конвейера с 534мм до 670мм и увеличения скорости движения
цепи с 0,9 до 1,1 м/с.

5.  Увеличатся скорости движения комбайна: рабочая с 1,0 до 1,3 м/мин., маневровая с

5,0 до 5,5 м/мин. при одновременном увеличении максимального тягового усилия на каж-
дой гусенице с 250 кН до 290 кН.

6.  Повысятся надежность и эффективность работы питателя за счет применения погру-

зочных звезд взамен лап.

7.  Повысится надежность гидросистемы за счет перехода с шестеренных насосов НШ-50

на аксиально-плунжерные насосы, хорошо зарекомендовавшие себя на комбайне тяжелого
класса КСП-42.

8.  Повысится потенциал гидропривода исполнительного органа, погрузочных звезд и

хода за счет повышения уровня давления в гидролиниях с 14 МПа до 18 МПа.

9.  Будет обеспечена возможность эксплуатации комбайна на уровнях напряжения 1140

или 660В.

10.  Повысится надежность системы управления комбайна за счет отказа от применения

электромагнитных реле в устройстве управления и перехода на систему преобразования
команд в электронном виде с помощью процессора (аналогично, как в компьютере).

11.  Будет применена система диагностики с выводом параметров на экран дисплея, рас-

положенного на корпусе устройства управления.



СРАВНИТЕЛЬНАЯ  ТАБЛИЦА

  основных параметров комбайнов КСП-(32)33 и КСП-35



П

АРАМЕТРЫ



КСП-

(32)33

КСП-35

Верхний предел прочности разрушаемых пород, МПа 100

100

Размах стрелы исполнительного органа, м
 - по высоте
 - по ширине



5,0
7,0



5,0
7,5

Габариты, м:
 - высота по исполнительному органу (в горизонтальном поло-
жении)
 - высота по корпусу
 - ширина по гусеницам
 - ширина питателя (с погрузочными звездами)
 - длина с подъемно-поворотным конвейером
 - длина с неповоротным конвейером




2,19

2,0

2,61
3,40
13,2
10,5




1,99

1,8

2,73
3,53
13,6
10,7

Высота в транспортном положении, м:
 - с подъемно-поворотным конвейером
 - с неповоротным конвейером



2,31
2,03



1,99
1,83

Минимальная высота проводимых выработок, м
 - с коронкой диаметром 950 мм
 - с коронкой диаметром 1050 мм



2,65

-



2,4
2,3

Мощность электродвигателя исполнительного органа, кВт 110

132

Телескопичность стрелы исполнительного органа, м 0,65

0,65

Скорости движения, м/мин.:
 - рабочая (с погрузкой)
 - маневровая (без погрузки)



1,0
5,0



1,3
5,5

Ширина траковой цепи, м 0,55

0,74

Тяговое усилие на одной гусенице, кН 250

290

Среднее давление на почву, МПа 0,15

0,14

Ширина скребкового конвейера, м 0,534

0,67

Скорость движения скребковой цепи, м/с 0,9

1,1

Тип насосов гидросистемы

Шесте-
ренные

Плунжер-

ные

Давление  в гидросистеме, МПа 14

18

Масса комбайна, т:
 - с неповоротным скребковым конвейером
 - с подъемно-поворотным скребковым конвейером



45
47



54

56,5



НОВЫЕ  РЕЖУЩИЕ  КОРОНКИ

производства ЯМЗ.

(КСП-34.00.01.000 для комбайнов КСП-35; КСП-32; КСП-33

и КСП-42.00.01.000 для комбайнов КСП-42; КСП-43).









1.  Основные общие проблемы режущих коронок серийного производства при эксплуа-

тации на крепких абразивных породах:

•  выдавливание металла резцедержателя под опорной поверхностью резца из-за вы-

соких удельных нагрузок  на поверхность резцедержателя из улучшенной стали;

•   быстрый выход из строя системы орошения вслед резцу из-за абразивного износа

резцедержателей и вскрытия форсунок и каналов.

2.  Предлагаемые технические решения указанных проблем в новых коронках:

•  в резцедержатель вставлена промежуточная втулка из закаленной стали, в которую

вставляется резец; при этом резец опирается на закаленную поверхность втулки, а на резце-
держатель из улучшенной стали опирается втулка с достаточно большой опорной поверх-
ностью;

•  форсунка системы орошения отнесена в заднюю часть резцедержателя и тем самым

максимально отдалена от забоя.

3.  Дополнительное достоинство предлагаемой схемы заключается в том, что несвоевре-

менная  замена  или  потеря  резца  в  процессе  работы  не  приведет  к  выходу  из  строя  резце-
держателя,  системы  орошения  и  коронки  в  целом,  так  как  износу  подвергнется  в  первую
очередь втулка, которую можно заменить.

4.  Новые режущие коронки обеспечат:

•  повышение эффективности работы на крепких абразивных породах;

•  более надежную работу системы орошения в след резцу;

•  увеличение ресурса режущей коронки;

•  улучшение ремонтопригодности за счет возможности замены промежуточных вту-

лок.

5.  Новые  режущие  коронки  в  комплекте  с  забурником  полностью  взаимозаменяемы  с

серийными.

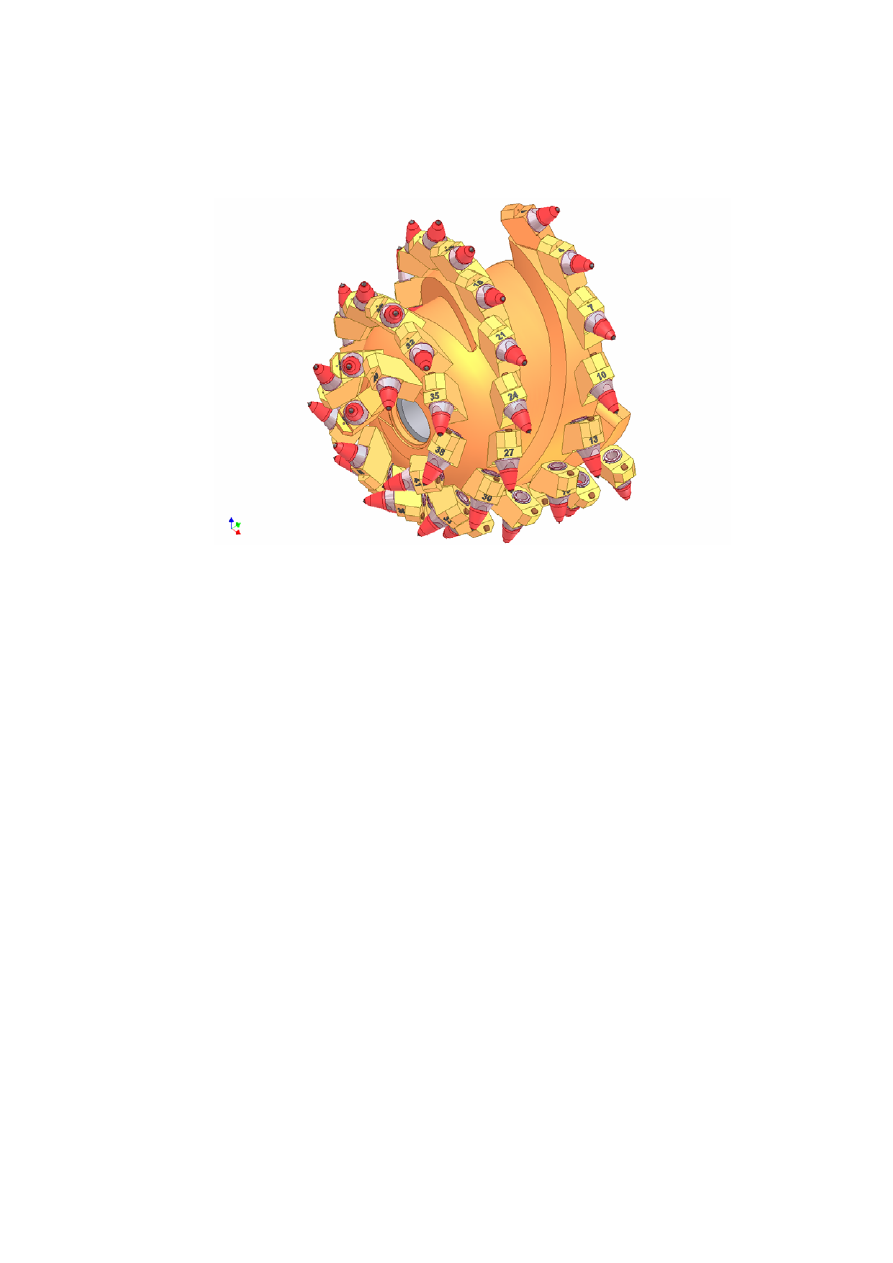

РЕЖУЩАЯ  КОРОНКА  КСП-34.00.01.000
