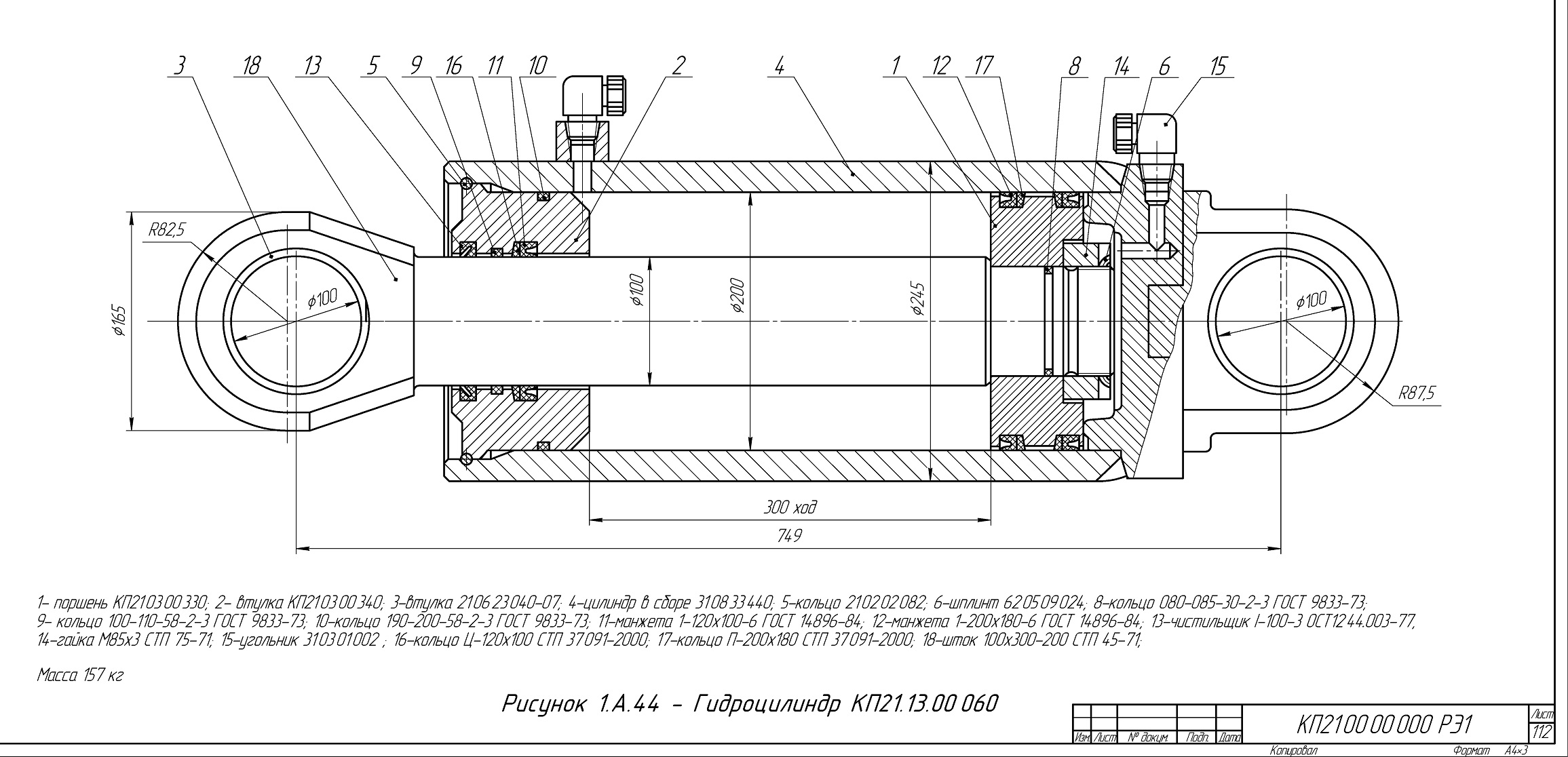

Рисунок 1.А.44 - Гидроцилиндр КП21.13.00060 комбайна КП21

1- поршень КП210300330; 2- втулка КП2103003Щ 3-6тулка 210623040-07; 4-цилиндр 6 сборе 310833440; 5-кольцо 210202082; 6-шплинт 620509024; 8-кольцо 080-085-30-2-3 ГОСТ 9833-73;

9-кольцо 100-110-58-2-3 ГОСТ 9833-73; 10-кольцо 190-200-58-2-3 ГОСТ 9833-73, 11-манжето 1-120x100-6 ГОСТ 14896-84, 12-манжето 1-200x180-6 ГОСТ 14896-84, 13-чистильщик 1-100-3 0СТ1244.003-77, 14-гайка М85хЗ СТП 75-71; 15-угольник 310301002, 16-кольцо Ц-120х100 СТП37091-2000; 17-кольцо П-200х180 СТП37091-2000; 18-шток 100x300-200 СТП 45-71;
