ТЕХНИЧЕСКИЕ ДАННЫЕ КОМБАЙНА КП21
1.1 Комбайн проходческий КП21 по согласованию с потребителем может быть
изготовлен в следующих исполнениях:
КП21-00 комбайн с ручным управлением (рис. 1.А.1)
КП21-01 комбайн с ручным управлением в комплекте с ленточным
перегружателем мостового типа (рис. 1 .А.2);
КП21-02 комбайн с дистанционным управлением (рис. 1.А.З);
КП21-03 комбайн с дистанционным управлением в комплекте с ленточным
перегружателем мостового типа (рис. 1 .А.4);

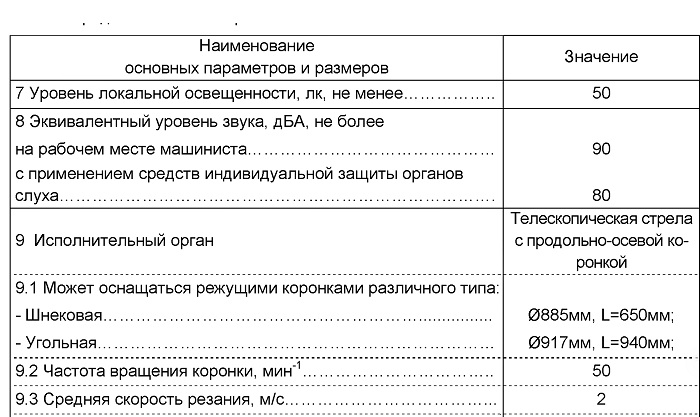

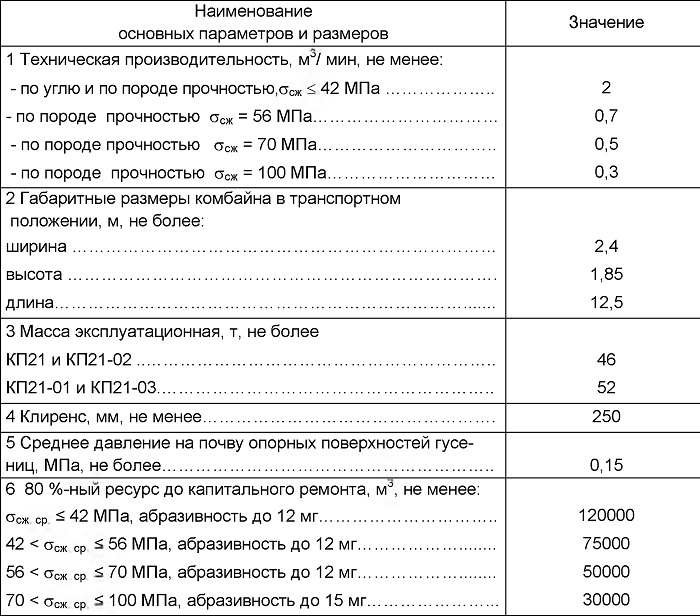

1.2 Основные технические данные комбайна приведены в таблице 1.
Таблица 1
|
9.4 Тип режущего инструмента |
ПС2-16 |
|
9.5 Мощность электродвигателя исполнительного органа (в режиме S2), кВт, не менее |
110 (132) |
|
9.6 Величина выдвижения исполнительного органа, мм, не менее |
500 |
|
9.7 Размеры размахов стрелы, м, не менее: по высоте по ширине |
4.5 6.5 |
|
10 Ходовая часть |
Гусеничная, с самоходными тележками |
|
10.1 Тип привода |
Гидравлический |
|
10.2 Скорость передвижения, м/ с (м/ мин),не менее рабочая маневровая ускоренная |
0,02(1,2) 0,067 (4,0) 0,17 (10) |
|
10.3 Ширина траков, мм |
500 |
|
10.4 Тип тормозов |
Кулачковые |
|
11 Питатель |
Со сменными нагребающими элементами: звезды или лапы |
|
11.1 Тип привода |
Гидравлический |
|
11.2 Частота вращения диска, мин-1 |
30 |
|
11.3 Ширина питателя, мм, min / max |
2400 / 3400 |
|
Наименование основных параметров и размеров |
Значение |
|
12 Конвейер |
Скребковый, реверсивный |
|
12.1 Тип скребковой цепи |
Шарнирная |
|
12.2 Скорость цепи, м/с |
0,9 |
|
12.3 Ширина желоба, мм |
550 |
|
12.4 Мощность электродвигателя, кВт: -одноприводной -двухприводной |
30 2x15 |
|
13 Гидросистема |
|
|
13.1 Насосы - тип и количество, шт - аксиально-поршневой регулируемый - шестеренный нерегулируемый (закачной) |
3 1 |
|
13.2 Максимальное давление, МПа в силовой магистрали в магистрали натяжения цепи конвейера и в линиях управления |
18 4 |
|
13.3 Мощность электродвигателя привода станции насосной, кВт, не менее |
45 |
|
14 Электрооборудование |
|
|
14.1 Напряжение силовых цепей, В |
660 или 1140 |
|
14.2 Суммарная мощность электродвигателей установленных на комбайне, кВт |
190,5 |
|
15 Система пылеподавления |
|
|
15.1 Тип |
Орошение с подводом воды в зоны резания и пересыпа |
|
15.2 Насосная установка, тип |
Центробежный, водяной |
|
16 Крепеподъемник, тип |
Рычажный, гидравлический |
|
16.1 Грузоподъемность, кг, не более |
200 |
|
Наименование основных параметров и размеров |
Значение |
|
17 Устройство для подсоединения дополнительного гидрооборудования 1) максимальное давление, МПа расход, л/мин |
16 20... 80 |
|
1) Поставляется по заказу потребителя дополнительно к серийной комплектации комбайна. |
|
