Нисходящая слоевая выемка с твердеющей закладкой

4.5.

Система применяется для выемки неустойчивых ценных руд, особенно при высокой их возгораемости или при необходимости поддержания земной поверхности. Крутые залежи могут быть любой мощности, пологие должны иметь мощность не ниже средней. Вмещающие породы могут быть любой устойчивости.

Блок отрабатывают слабо наклонными слоями, начиная с верхнего (рис. 4.6). Слои вынимают заходками, которые затем заполняют твердеющей закладкой. Работы ведутся под защитой закладочного массива.

Высота слоя 3—4 м, ширина заходок 3,5—7 м в зависимости от устойчивости кровли, представленной закладочным массивом. Наклон заходок (4—10°) немного превышает угол растекания закладочной смеси

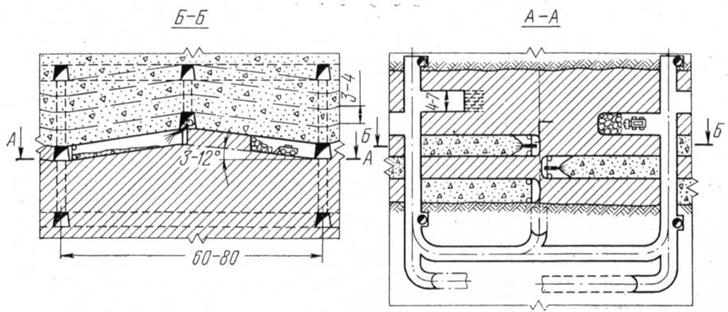

Рис. 4.6. Нисходящая слоевая выемка с твердеющей закладкой

На бурении и доставке руды используют преимущественно самоходное оборудование легкого типа. При запасе залежи менее 30—50 тыс. т предпочтительнее скреперная доставка руды.

Закладочную смесь подают по трубам по возможности без перерывов для получения монолитного закладочного массива. На границе с заложенной заходкой работы начинают через 5—7 сут, а снизу через две недели.

На глубинах 500—1000 м и более вести выемку без крепления заходок можно лишь при увеличенной прочности закладочных смесей и при образовании в нижней части слоя железобетонной конструкции за счет укладки в заходку металлических элементов перед заполнением ее закладочной смесью. Эти элементы могут быть подвешены к металлическим лежням вышележащего слоя.

При разработке небольших обособленных залежей руд средней крепости с применением легких ПДМ и площади блока 1000—1500 м² производительность блока составляет 7—10 тыс. т/мес; производительность труда забойного рабочего 30—60 т/смену; расход подготовительно-нарезных выработок 8—12 м на 1000 т; потери руды

3—5 %, разубоживание 8—10 %.

Требования ПТЭ к системам с закладкой:

Общие требования к системам с закладкой:

· Системы с закладкой можно применять при отработке рудных тел любой мощности с любым углом падения. Руда должна быть от средней устойчивости до устойчивой, не склонной к обрушениям, вмещающие породы, как правило, средней устойчивости, требующие искусственного их поддержания.

· Область применения систем с закладкой может быть расширена в случае разработки ценных или пожароопасных руд, необходимости сохранения поверхности, а также в случаях высокого горного давления и опасности горных ударов.

· В зависимости от горнотехнических условий могут применяться следующие виды закладки: сухая, сухая с иньектированием вяжущих растворов, гидравлическая, твердеющая. Система может предусматривать применение нескольких видов закладочного материала.

· При отработке тонких рудных тел рекомендуется вести раздельную выемку руды и породы. В зависимости от крепости и устойчивости руды и породы в начале может отбиваться руда, а затем пород или наоборот. Подрываемые породы оставлять в выработанном пространстве в качестве закладки. При излишнем отбиваемых пород часть их выдавать из блоков; при недостаточном - увеличить объем подрываемых вмещающих пород для заполнения выработанного пространства. При отработке пологих и наклонных рудных тел для повышения эффективности очистной выемки рекомендуется использовать силу взрыва при отбойке для отброса пустой породы в выработанное пространство.

· При необходимости поддерживать кровлю временной крепью (стойки, крепежные рамы и др.), ослабленные участки крепи.

· Крепление рудоспусков в закладке должно исключать потери руды.

· Расстояние между рудоспусками устанавливается проектом. При необходимости в закладке выкреплять ходовые восстающие.

· При отработке крутопадающих рудных тел камеры, как правило, располагать по простиранию. Если предельно допустимая ширина камеры меньше мощности рудного тела, камеры располагать вкрест простиранию. При отработке мощных пологих пород и наклонных рудных камер можно располагать по простиранию, вкрест простирания и по восстанию.

Требования к системам с однослойной выемкой и закладкой:

· Сплошную и столбовую системы с однослойной выемкой на всю мощность и закладкой целесообразно применять для отработки пологих и наклонных ( до 35 ) рудных тел мощностью менее 3 м. при рудах любой устойчивости, залегающих в устойчивых породах.

· При сплошной системе панель (этаж)отрабатывать на всю ширину (высоту),при столбовой - разделять на столбы (подэтажи).Очистную выемку вести лавами по простиранию или заходками по восстанию.

· Ширина очистного пространства (заходки) определяется в зависимости от устойчивости руды и пород, а также применяемого оборудования и устанавливается проектом.

Требования к системе горизонтальных слоев с закладкой

· Систему горизонтальных слоев с закладкой можно применять для отработки круто падающих рудных тел любой мощности и мощных рудных тел с любым углом падения, при рудах средней устойчивости (маломощные рудные тела) и устойчивых, залегающих в породах средней устойчивости.

· При отработке крутопадающих рудных тел мощностью до 3 м. с устойчивыми рудами, а также при отработке рудных тел большей мощности и полевой подготовке выемку можно вести блоками (камерами) без оставления междукамерных (междублоковых) и междуэтажных целиков.

· При одновременной работе в двух и более блоках без оставления между ними целиков соблюдать предусмотренное проектом опережение линии забоев в смежных блоках.

· Выемку руды в камере (блоке) допускается осуществлять горизонтальными слоями в направлении снизу вверх или сверху вниз в зависимости от горнотехнических условий по проекту. При неустойчивых рудах выемка должна производиться слоями сверху вниз с обязательным применением твердеющей закладки.

· Закладку подавать в блок (камеру) с верхнего горизонта по закладочному восстающему, расположенному, как правило, в середине блока (камеры). Закладку в слое размещать с использованием механизмов (скреперных лебедок, закладочных машин, самоходного оборудования и др.) или самотеком (при гидравлической и твердеющей закладке).

· При отработке маломощных рудных тел допускается закладывать выработанное пространство породой, добываемой из выработок, проходимых специально для этих целей в висячем или лежачем боку (горные мельницы).

· Очистные работы при системе горизонтальных слоев с закладкой начинать с выемки подсечного слоя от восстающих и рудоспусков.

· Если устойчивость руды и вмещающих пород не позволяет осуществлять одновременную подсечку слоя по всей площади блока, выемку руды вести вертикальными прирезками. В одновременной работе должно быть не более двух смежных прирезок. Отставание одной прирезки от другой по вертикали должно обеспечивать безопасность работы.

· При сухой и гидравлической закладке на почве подсечного слоя или над крепью штрека делать плотный настил. При твердеющей закладке применение настила не обязательно.

· При разработке маломощных рудных тел с устойчивыми рудами и вмещающим породами допускается частичное магазинирование руды.

· В случае применения сухой и гидравлической закладки на ее поверхности укладывать настил или слой бетона, исключающий возможность попадания отбитой руды в закладку и закладки в руду при отбойке и доставке руды к рудоспуску. В отдельных случаях, определяемых проектом, допускается работа без настила. Закладочный массив со стороны целиков (массива руды), должен быть изолирован для предотвращения высыпания закладки из выработанного пространства при выемке смежного блока или целика.

· При использовании самоходного оборудования высоту (ширину) очистного пространства определять проектом в зависимости от типа применяемого оборудования и средств контроля за состоянием очистного пространства.

· Во избежание обрушения кровли очистных забоев при выемке последних слоев под выработанным и заложенным блоком (камерой) очистное пространство отрабатываемых слоев необходимо крепить. Выемку последних слоев в рудах средней устойчивости в основном следует производить прирезками, перпендикулярными к длинной оси блока (камеры) с креплением и полной закладкой. При устойчивых рудах выемку верхних слоев можно производить в отступающем порядке по длине блока (камеры).

· При выемке последнего слоя в блоке настил, на котором находится закладка вышележащего отработанного блока, должен подхватываться крепью, чтобы закладка не прорывалась в рабочее пространство. При перепуске закладки из вышележащего блока не допускать смешивания руды с породой.

Требования к системам с камерной выемкой и закладкой:

· Систему с камерной выемкой руды с последующей закладкой выработанного пространства рекомендуется применять для сплошной отработки рудных тел средней и выше средней мощности с любым углом падения, при рудах и вмещающих породах, обеспечивающих устойчивость камер в период очистной выемки и закладки. Систему применять при разработке пожароопасных месторождений или ценных руд, а также при необходимости сохранения поверхности.

· Блок (очистную панель) вынимать несколькими камерами в определенной последовательности, обеспечивающей полноту выемки руды и сохранность массива налегающих пород. Количество камер в блоке, их параметры, последовательность отработки и закладки определяются проектом в зависимости от конкретных горнотехнических условий.

· В зависимости от устойчивости руд и вмещающих пород очистную выемку в камерах вести одной из систем с открытым выработанным пространством или с магазинированием руды. При этом руководствоваться требованиями, предъявленными к этим системам.

· При применении твердеющей закладки рекомендуется производить отбойку руды глубокими скважинами уменьшенного диаметра. Расположение скважин, порядок, взрывания и масса одновременно взрываемого заряда ВВ должны исключать откольные явления в закладочном массиве.

· При применении твердеющей закладки допускается выемка камер без оставления междуэтажных (междупанельных) целиков.

· При применении твердеющей закладки стенки камер должны быть относительно ровными и вертикальными с тем, чтобы обеспечить максимальное извлечение руды и минимальное ее разубоживание при отработке смежных камер.
