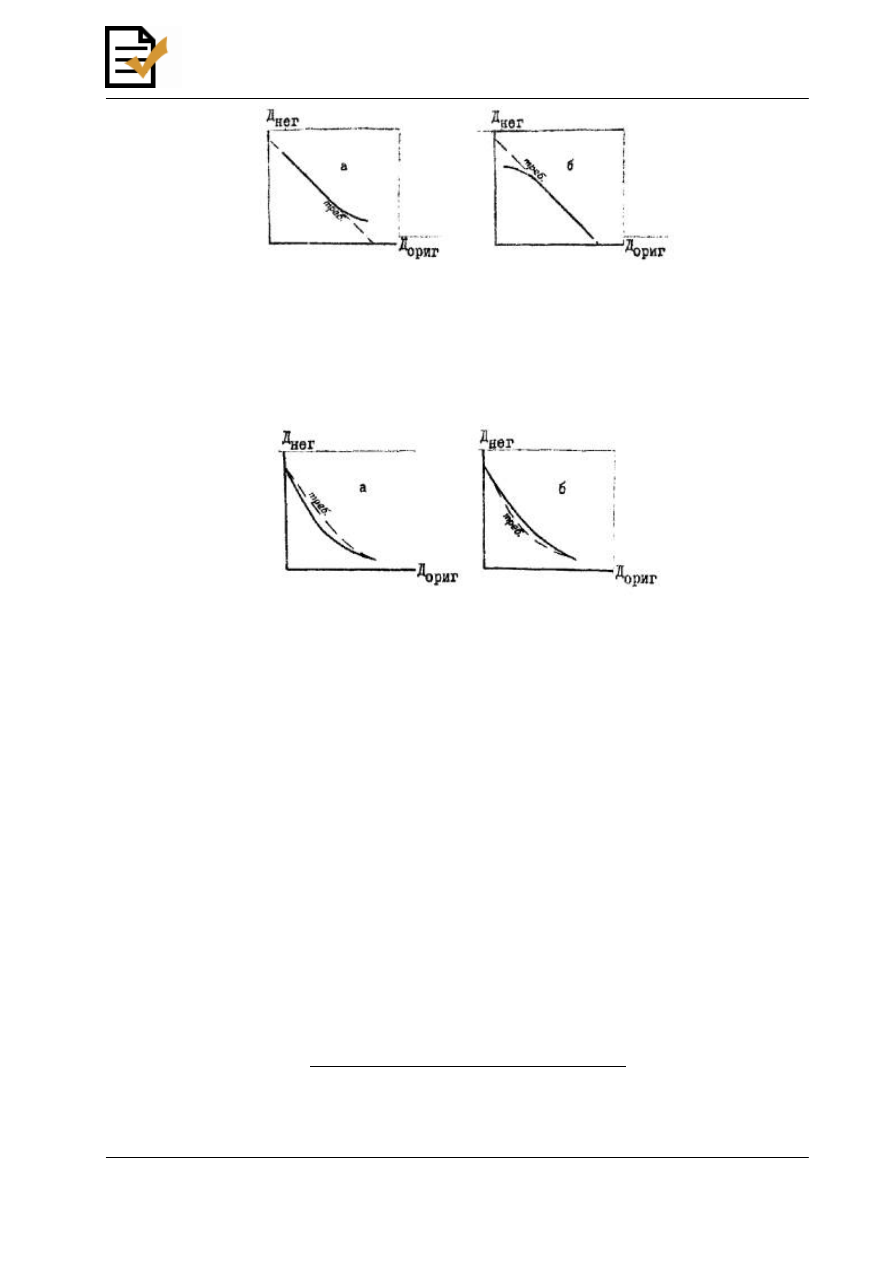

Рис. 4. Неправильное экспонирование:

а - недодержка; б - передержка

5) при совпадении крайних точек требуемой и полученной кривых, но большем прогибе

полученной кривой (рис. 5а) увеличивают время экспонирования;

6)  при  совпадении  крайних  точек  требуемой  и  полученной  кривых  и  меньшем  прогибе

полученной кривой (рис. 5б) уменьшают время экспонирования.



Рис. 5. Неправильное экспонирование:

а - недодержка; б - передержка

§ 106. Подобрав  режим  фотографирования  по  контрольной  градационной  шкале,

изготовляют  целый  негатив,  проверяют  его  градационную  кривую,  которая  должна
соответствовать  требуемой  кривой IV рис. 2. Для  контроля  равномерности  освещенности
оригинала измеряют на негативе плотность контрольных плашек с помощью денситометра.
Допустимы  расхождения  в  плотности  до 0,10 ед.  ГОСТ;  при  большем  расхождении
перемещают  источники  света,  добиваясь  равномерности  освещения.  Размеры  негатива
проверяют по четырем сторонам до и после сушки.

§ 107. На  полутоновом  негативе  должна  проводиться  техническая  ретушь.  Для  этого  со

стороны  контрслоя  негатива  ретушерной  краской  с  помощью  кисти  закрывают  те  участки
изображения, которые на оригинале имеют чистый белый цвет и закрывают поля за рамкой,
оставляя  только  контрольные  углы  внутренней  рамки.  Затем  с  эмульсионной  стороны
негатива  проводят  ретушь  по  выравниванию  разнотонности  в  местах  стыков  (порезов)  и
закрывают  имеющиеся  отверстия  (пунсоны)  с  помощью  растворов,  составленных  по
рецептам № 5 и 7 (прилож. 1).

На  дополнительном  диапозитиве  гидрографии  закрывают  площади  рек,  озер,

водохранилищ  и  морей.  Этот  диапозитив  является  маской  М

д

г

,  которую  используют  при

изготовлении  растрового  диапозитива  фотоплана  и  при  вкопировании  сетки  в  площади
водных пространств на основном штриховом диапозитиве гидрографии.

Изготовление растрового диапозитива

§ 108. С  полутонового  негатива  в  пневматической  копировальной  раме  с  точечным

источником  света  изготовляют  растровый  диапозитив.  При  этом  применяют  выбранный
контактный  растр  с  линиатурой 60 или 70 лин/см.  Интервал  оптических  плотностей

выбранного  контактного  растра  должен  быть  близким  к  интервалу  плотностей
воспроизводимого оригинала, т.е. фотоплана.

§ 109. Для  издания  фотокарты  с  одноцветным  изображением  фотоплана  достаточно

одного растрового диапозитива. При его изготовлении полутоновый негатив предварительно
совмещают  с  диапозитивной  маской  гидрографии  М

д

г

  для  удаления  растровых  точек  с

гидрографии.

Для

изготовления

растрового

диапозитива

используют

малодеформирующуюся  фотопленку  ФТ-41п  или  ФТ-101п,  контрастный  проявитель  КЦ-1
или инфекционный проявитель ИП (прилож. 1, рецепты № 2 и 4).

Применяются два основных варианта изготовления растровых диапозитивов.
§ 110. При  первом  варианте  изготовления  растровых  диапозитивов  контактный  растр

располагают  в  контакте  с  фотопленкой,  а  полутоновый  негатив - с  внешней  стороны
контактного  растра.  Изображение  полутонового  негатива  экспонируется  на  фотопленку
через  контактный  растр  толщиной 0,18 мм;  при  этом  несколько  теряется  четкость  границ
мелких деталей изображения.

Практически это делают следующим образом.
На  стекло  копировальной  рамы  помещают  полутоновый  негатив  эмульсионным  слоем

вверх. На него накладывают контактный растр эмульсионным слоем вверх, а на растр кладут
фототехническую  пленку  эмульсионным  слоем  к  растру.  После  достижения  требуемого
вакуума  контактно-копировальное  устройство  рамы  поворачивают  на 180°. Производят
экспонирование.  Экспозицию  подбирают,  чтобы  на  самых  светлых  участках
аэрофотоизображения  растровые  точки  имели  диаметр  не  менее 0,080 - 0,085 мм  (так  как
фотопланы  почти  не  имеют  пробельных  участков  и,  кроме  того,  изображение  печатается
серой,  а  не  черной  краской);  на  последнем  поле  контрольной  шкалы  и,  следовательно,  в
тенях аэрофотоизображения должна образоваться заливка. Время проявления - стандартное -
5 мин.

Если  на  растровом  диапозитиве  точки  получатся  крупнее  требуемых  по  всей  площади

диапозитива, то их уменьшают, помещая влажный диапозитив в ванну с ослабителем. Если
такой  дефект  имеет  место  на  отдельных  небольших  участках,  то  проводят  местное
ослабление  по  сырому  диапозитиву,  нанося  растворы  ослабителя  с  помощью  кисти  или
ватного  тампона.  Растровые  диапозитивы  с  точками,  размеры  которых  меньше  требуемых,
переделывают.

§ 111. При  втором  варианте  изготовления  растровых  диапозитивов  для  сохранения

четкости  деталей  аэрофотоизображения  полутоновый  негатив  ПН  фотоплана  располагают
непосредственно в контакте с фотопленкой ФТ (эмульсия к эмульсии), а контактный растр
КР - эмульсией к контрслою полутонового негатива (рис. 6).

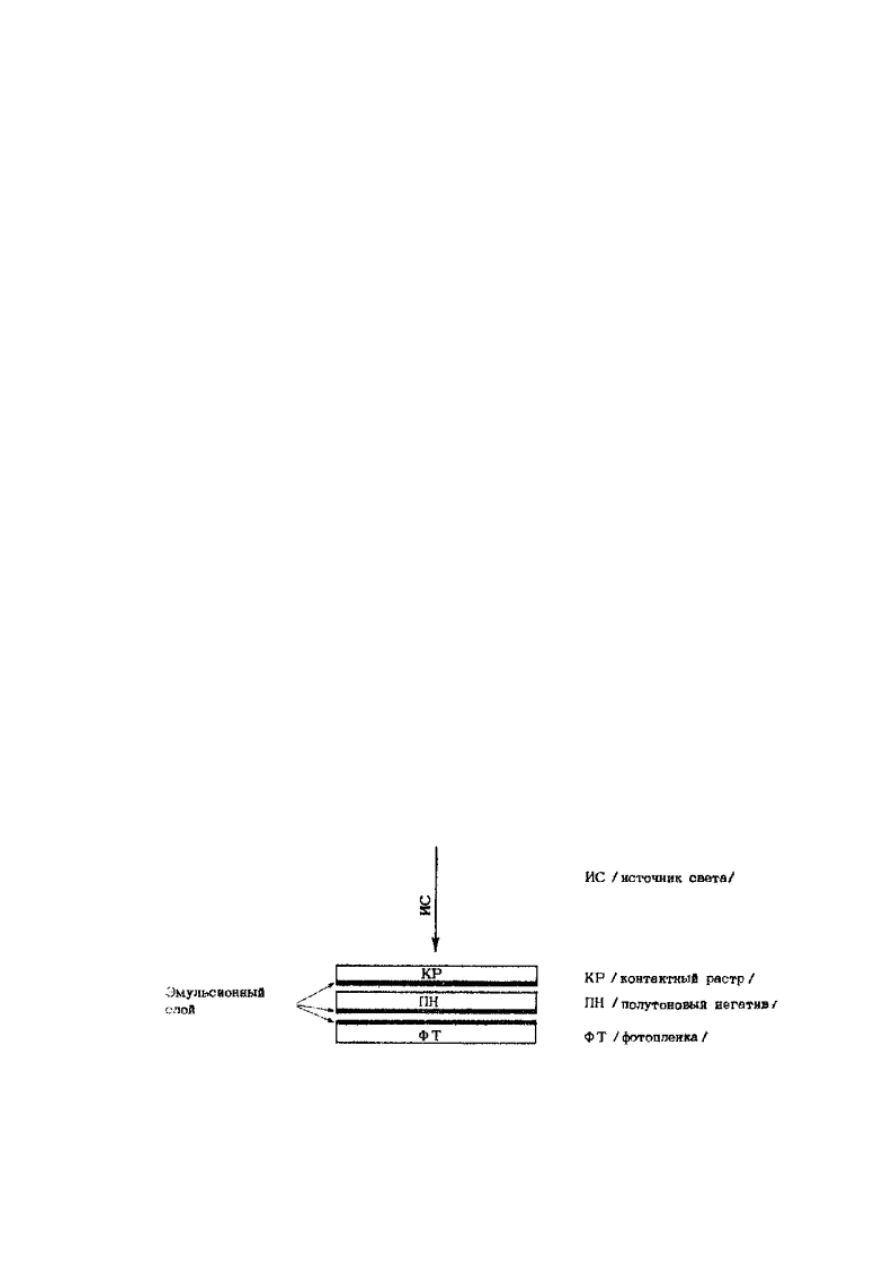

Рис. 6

Поскольку  в  данном  случае  негатив  является  прокладкой  между  фотопленкой  и

контактным растром, это может привести к потере четкости растровых точек на диапозитиве

(точки приобретают ореол), и для применения настоящего варианта изготовления растровых
диапозитивов необходимо соблюдение следующих условий:

1.  Полутоновые  негативы  фотопланов  должны  изготовляться  на  малодеформирующейся

фотопленке  с  толщиной  основы  не  более 75 - 80 мкм,  а  вместе  с  эмульсией 85 - 100 мкм
(отечественная фотопленка на лавсановой основе), поскольку при такой толщине негативов
растровые точки на диапозитиве имеют небольшой ореол.

2.  Для  изготовления  полутоновых  негативов  следует  использовать  пленку  с  прозрачным

(или  слабоматированным)  контрслоем,  так  как  матированный  контрслой  снижает  четкость
растровых точек на диапозитиве.

3.  Растровые  диапозитивы  изготовляют  на  максимально  контрастной  фотопленке  ФТ-

101п, проявляя ее в инфекционном проявитель ИП (прилож. 1, рецепт № 4) или контрастном
КЦ-1 (прилож. 1, рецепт  № 2) в  течение 5 мин.  Источник  света  должен  быть  точечным.  В
этом случае ореол растровых точек на диапозитиве получается минимальным.

4. Контактный растр берут с интервалом большим, чем интервал оптических плотностей

аэрофотоизображения  (фотоплана  и  полутонового  негатива)  на  величину,  на  которую
происходит  уменьшение  интервала  растра  при  данном  варианте  изготовления  растровых
диапозитивов (табл. 1).

Таблица 1. Уменьшение интервала контактного растра за счет толщины пленки (85 - 100

мкм) полутонового негатива (прокладки)

Линиатура растра, лин/см

Интервал растра, Д

Уменьшение интервала

1,2

0,30

1,5

0,35

54

1,8

0,35

1,2

0,40

1,5

0,50

60

1,8

0,60

Таким  образом  необходимо  учитывать,  что  при  изменении  толщины  негатива,

располагаемого  между  фотопленкой  и  контактным  растром,  изменяется  интервал  растра  и
качество  растровых  точек  на  диапозитиве.  При  толщине  негатива  до 100 мкм  ореол  точек
небольшой как в светах, так и в тенях изображения и практически не влияет на изготовление
печатной  формы.  При  большем увеличении толщины  негатива  ореол  точек  на  диапозитиве
заметно увеличивается и при толщине 180 мкм становится столь большим, что изготовление
печатных форм с таких растровых диапозитивов уже невозможно.



Для  уменьшения  ореола  точек  допустимо  также  общее  быстрое  ослабление  растрового

диапозитива  в  кювете  с  ослабляющим  раствором.  При  этом  требуется  известная
осторожность,  чтобы  не  получилось  большого  уменьшения  размера  точек  в  светах
изображения.  Следует  иметь  в  виду,  что  при  таком  общем  ослаблении  изображение  на
диапозитиве несколько уконтращивается.

Для  того,  чтобы  на  изготовляемых  диапозитивах  можно  было  хорошо  видеть

копировальный  размер  растровых  точек,  рекомендуется  диапозитивы  просматривать  на
просвет  на  столе  с  сильным  нижним  освещением  в  лупу  с  увеличением 10

x

  и  более

(например, в лупу-микроскоп с увеличением 16 ÷ 32

x

).

Изготовление ретушерных масок гидрографии, вкопирование сетки

§ 112. На диапозитиве гидрографии и контуров озер (Г

к

) закрывают ретушерной краской

или асфальтовым лаком № 350 площади водных пространств и получают маску М

д

г

. Затем с

нее  контактным  копированием  изготавливают  негатив  на  фототехнической  пленке  ФТ-41п
или ФТ-101п и получают негативную маску М

н

г

.

§ 113. В  диапозитив  гидрографии  (Г)  на  площади  водных  пространств  вводят

тридцатипроцентную  точечную  сетку 48 лин/см  способом  позитивного  копирования  с
окрашиванием  в  массе  слоя  целлулоида,  нанесенного  на  диапозитив  гидрографии,  и
использованием диапозитивной маски рек и площадей водных пространств М

д

г

.

Изготовление печатных форм

§ 114. Формы  со  штриховых  и  растровых  диапозитивов  для  печатания  тиража

изготовляют на алюминиевых пластинах известным способом позитивного копирования. Для
случая  маскирования  растрового  аэрофотоизображения  непосредственно  при  изготовлении
печатной  формы  используют  негативную  маску  М

н

г

.  Контроль  проводят  по  растровой

градационной шкале.

§ 115. При  изготовлении  печатных  форм  особое  внимание  должно  уделяться  процессу

подготовки поверхности алюминиевых пластин.

С  целью  получения  мелкого  и  острого  зерна  на  поверхности  алюминиевых  пластин  при

корновании  необходимо  иметь  шарики  диаметром 10 - 12 мм  и  массой 2,5 г  и  абразив -
маршалит марки М-14 или КП-1 (кварц молотый, пылевидный) с размером частиц от 10 до
14 мкм. Скорость вращения корыта, корновального станка должна быть 150 - 170 об/мин с
эксцентриситетом в пределах 25 - 30 мм.

Корнование следует выполнять в следующем порядке:
1)  подготовленную  к  корнованию  и  увлажненную  пластину  размером 100×100 см

укладывают в корыто станка и закрепляют; фарфоровые шарики засыпают в два ряда;

2)  включают  станок  и  на  пластину  на  ходу  засыпают  маршалит  в  количестве 450 г  и

вливают 350 мл 2 %-ного раствора щелочи; корнование длится 25 минут;

3)  на  ходу  добавляют 350 мл 2 %-ного  раствора  серной  кислоты;  корнование  длится 15

минут;

4)  на  ходу  добавляют 150 мл 2 %-ного  раствора  серной  кислоты;  корнование  длится 10

мин.

Откорнованную  пластину  тщательно  промывают  водой  с  двух  сторон  с  помощью

волосяной щетки, после чего помещают в сушильный шкаф.

Корнование пластин, бывших в употреблении, длится 50 мин, новых пластин - 60 мин (за

счет увеличения времени на первом этапе).

Печатание качественных оттисков

§ 116. С печатных форм штриховых и растрового диапозитивов печатают черной краской

на  офсетном  станке  качественные  оттиски  для  корректуры  (технологический  процесс
изложен  в  «Технологической  инструкции  по  процессу  печатания  оттисков  на  офсетном
станке (ИС-2)», М., 1970).

§ 117. При печатании качественных оттисков необходимо учитывать следующее:
1)  печатание  растрового  аэрофотоизображения  проводят  в  полную  силу,  но  с  расчетом,

чтобы не происходило закипания мелких элементов и выщипывания волокон бумаги. Краски
разбавляют слабой олифой (6 - 8 % от веса) с добавлением при необходимости мягчительной
пасты в количестве 4 - 5 % от веса;

2)  печатание  штриховых  элементов  выполняют  максимально  возможным  количеством

краски, разбавляя ее слабой олифой (8 - 10 % от веса краски);

3) картографическая бумага должна быть максимально белой, с повышенной гладкостью,

что  обеспечивает  более  четкую  передачу  мелких  деталей  изображения  и  уменьшение
светорассеяния.  Это  позволяет  наносить  красочный  слой  более  тонкий,  чем  на  обычную
шероховатую бумагу, без ущерба для насыщенности цвета на оттиске;

4)  контроль  толщины  красочного  слоя  и  степени  разведения  красок  при  печатании

качественных оттисков проводят по растровой градационной шкале;
