Как показали исследования [

8

], средние квадратические погрешности графического построения обоснования в

масштабе 1:1000 с использованием столика Karti-250 и измерительных приборов Redta 002 и BRT 006 составили,
при длинах ходов от 500 до 1000 м, для Redta 002 от 1,7 до 3,6 см, для BRT 006 от 5,0 до 10,1 см.

5.3. СЪЕМКА СИТУАЦИИ И РЕЛЬЕФА МЕСТНОСТИ

Для производства топографической съемки вставную цапфу измерительного инструмента вставляют во втулку

трегера картографического столика, зажимают закрепительным винтом и скрепляют инструмент со столиком с
помощью специальных устройств. Для скрепления столика с теодолитами-тахеометрами, выпускаемыми н/п
«Карл Цейсе», Йена; это устройство имеется в комплекте столика.

Устройства для скрепления со столиком отечественных измерительных инструментов -теодолита Т5К,

нивелира, кипрегеля КА-2 очень несложны.

При скреплении измерительного инструмента со столиком необходимо следить за тем, чтобы не было люфта,

так как его наличие резко снижает точность нанесения измерительных величин на чертежную основу.

Съемку на каждой станции необходимо выполнять на чистой чертежной основе. Для ее замены открывают

защелку зажимного кольца столика, снимают кольцо и, заложив чертежную основу-бумагу или лавсановую
пленку, вновь устанавливают кольцо. Перед съемкой на мосту столика, несущем салазки масштабов, отчетный
индекс и приспособление для наколки пикетов, устанавливается с помощью двух винтов масштабная линейка в
соответствии с масштабом съемки.

Инструмент со столиком устанавливают над пунктом съемочного обоснования. Центрируют и приводят в

горизонтальное положение. Отчетный индекс совмещают с нулем масштабной линейки и приспособлением для
накалывания пикетов, накалывают точку на чертежную основу. Наколотая точка является центром
картографирования. Иглу для накалывания пикетов перемещают к краю чертежной плоскости до упора.
Открепляют зажимной винт инструмента и наводят трубу не менее чем на три точки съемочного обоснования.
При этом одновременно с поворотом инструмента чертежная плоскость поворачивается в противоположном
направлении, обеспечивая автоматическое нанесение направлений. На направлениях на точки обоснования
делаются наколы вблизи ободка столика, и эти наколы соединяются с центром картографирования.

Таким образом получают пучок направлений, используемый в дальнейшем при составлении сводного плана.

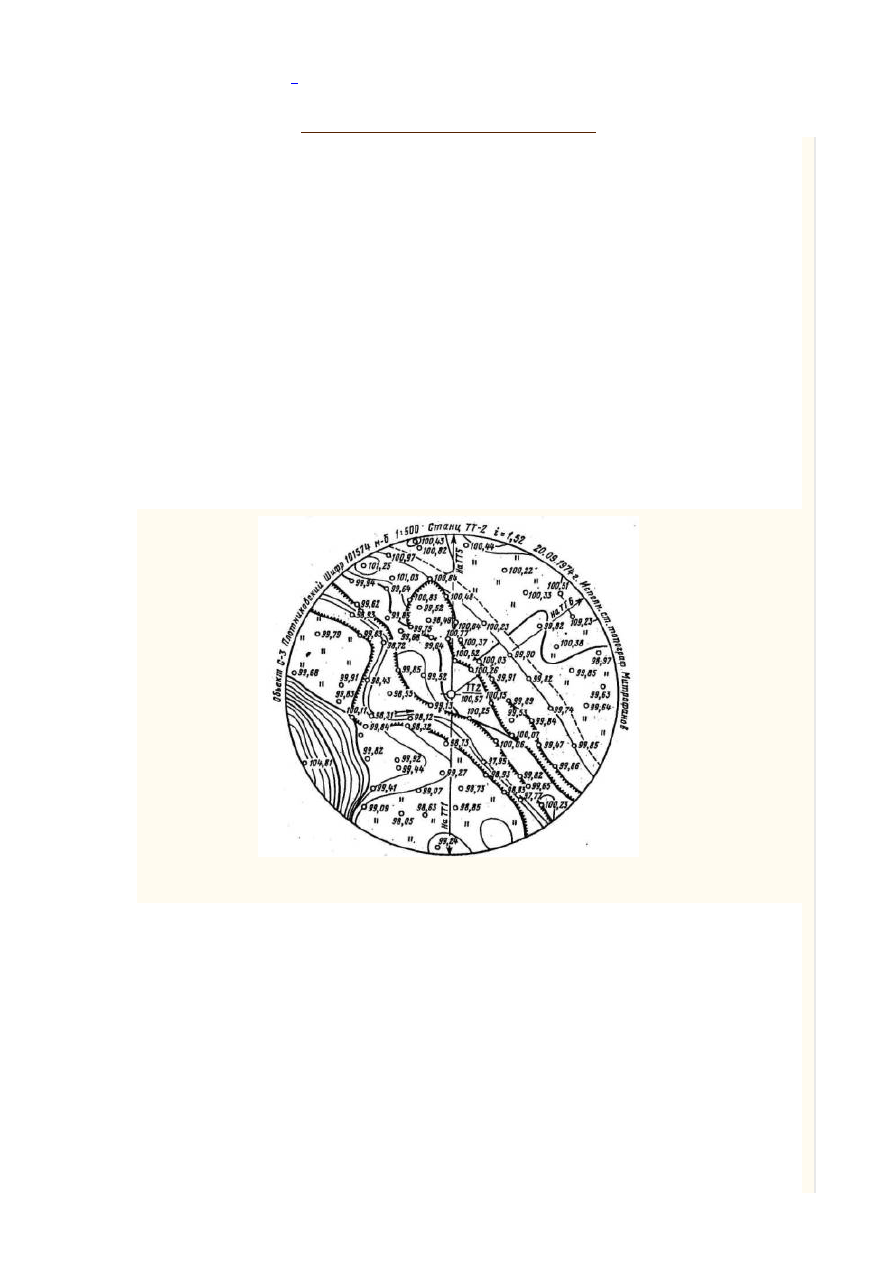

Рис. 29. Образец полевого планшета

Съемка элементов местности выполняется так же, как и при тахеометрической съемке. В точках снимаемого

элемента местности устанавливают рейку и наводят на нее визирную ось трубы тахеометра. Измеряют с
помощью тахеометра расстояние и превышение реечной точки над точкой стояния инструмента. Направление
визирования автоматически передается на чертежную основу. Измеренное расстояние устанавливается вручную
по масштабной линейке, и нажатием кнопки приспособления для наколки пикетов, точка в соответствующем
масштабе накалывается на чертежную основу.

Наколотая точка обводится кружком и рядом с ней подписывается отметка.
Откидывающаяся лупа 3,5 увеличением, головка на держателе масштаба и две головки на мостике дают

возможность удобного отсчитывания расстояния по масштабной линейке, облегчают точную установку
расстояния.

По нанесенным точкам вычерчиваются контуры в соответствии с действующими условными знаками и в

необходимых случаях разводятся горизонтали.

Закончив съемку на станции, оформляют полученный план. По окружности надписывают:
- название объекта;
- масштаб съемки;
- номер станции;
- высоту инструмента;

- дату съемки;
- фамилию исполнителя.
Образец полевого планшета приведен на рис.

29

.

5.4. СОСТАВЛЕНИЕ ПЛАНА

После окончания топографической съемки объекта выполняется корректура и сводка полевых основ с

соседними, а также составляется схема-план расположения пунктов съемочного обоснования и точек съемки на
столике Karti-250.

На этой схеме вычерчиваются рамки планшетов и выписывается их номенклатура.
По данным план-схемы выполняется сведение отдельных полевых основ в составительский оригинал плана.

Существует несколько способов переноса точек с полевых основ на составительский оригинал. Наиболее
известным является способ перекалывания, заключающийся в следующем.

Предварительно на листах чертежной бумаги разбивают и вычерчивают координатную сетку. По координатам

наносят пункты съемочного обоснования. Затем лист чертежной бумаги с нанесенными точками съемочного
обоснования размещают на чертежном столе, сверху на него накладывают полевую основу так, чтобы центр
картографирования совместился с идентичной точкой на чертежной бумаге. После чего полевую основу
разворачивают так, чтобы пучок направлений основы совместился с соответствующим пучком направлений на
чертежной бумаге, и все точки, нанесенные на полевой основе, перекалывают на чертежную бумагу и производят
вычерчивание составительского оригинала. Этот способ по мере увеличения насыщенности становится все более
трудоемким.

С внедрением в производство полевого картографирования в качестве чертежной основы лавсановой пленки

появились другие, более прогрессивные способы создания составительского оригинала. Один из них - способ
монтажа.

В этом способе полевые основы на чертежной пленке монтируют на белом картоне с разбитой координатной

сеткой и нанесенными точками съемочного обоснования. Монтаж осуществляется по аналогии со способом
перекалывания. Центры картографирования совмещаются с идентичными точками съемочного обоснования, а
пучок направлений основы с соответствующим пучком направлений на картоне.

В таком положении полевые основы крепятся на картоне путем приклеивания. После монтажа чертежные

пленки разрезают в местах перекрытий и по рамкам планшетов, подклеивают и выполняют сводки в местах
разрезов.

Таким образом получают составительский оригинал в карандаше, который передается для вычерчивания.
Основной недостаток этого способа состоит в том, что оставшиеся после обрезания по рамкам планшетов

части полевых основ трудно использовать для составления соседних планшетов.

В процессе дальнейшего совершенствования получил развитие способ копирования с полевых основ. В этом

способе на прозрачной пленке строится координатная сетка, наносятся и вычерчиваются в соответствии с
условными знаками пункты съемочного обоснования и наносятся рамки планшетов. Под эту пленку
подкладывают полевые основы, совмещают центры картографирования и пучки направлений полевой основы с
соответствующими точками съемочного обоснования и пучками направлений на лавсановой пленке, крепят
полевые основы к лавсановой пленке с помощью липкой ленты или грузов. При этом монтируются не все
полевые основы, а только те, которые нужны в данный момент для вычерчивания. С полевых основ переносится
на прозрачную пленку ситуация и рельеф местности.

Глава 6

ГОРИЗОНТАЛЬНАЯ СЪЕМКА

6.1. СУЩНОСТЬ МЕТОДА ГОРИЗОНТАЛЬНОЙ СЪЕМКИ

Топографическая съемка, выполняемая с целью определения взаимного расположения в плане ситуации

контуров и предметов местности, называется горизонтальной.

Горизонтальная съемка чаще всего выполняется на застроенных территориях и подразделяется на съемку

проездов и внутриквартальную съемку и может выполняться самостоятельно или в сочетании с вертикальной
съемкой в зависимости от организации этих работ.

Горизонтальная съемка может быть выполнена различными методами: теодолитным или комбинированным.
Теодолитный метод - это метод горизонтальной съемки, при производстве которой угловые измерения

выполняются теодолитами, линейные - стальными лентами и рулетками, дальномерами или дальномерными
насадками.

Комбинированный метод - это метод горизонтальной съемки, когда основные элементы ситуации

определяются на местности аналитически с последующим вычислением их координат и нанесением на план по
координатам или без вычисления, с помощью хорд. Съемка подробностей ситуации производится на мензуле
графически. Производство мензульной съемки подробно рассмотрено в главе 4.

Горизонтальная съемка на застроенных территориях выполняется обычно в масштабах 1:2000, 1:1000 и 1:500,

чаще методом теодолитной съемки.

Съемка ситуации теодолитным методом производится со съемочных точек. Она заключается в измерениях,

определяющих положение контуров и отдельных предметов ситуации на плане.

При съемке местных предметов производят определение положения точек разными способами. Применение

того или иного способа зависит от конкретных условий местности, облегчая и ускоряя полевую измерительную
работу. Наиболее часто применяются следующие способы:

- обхода;
- перпендикуляров;

- полярный;
- прямых угловых засечек;
- линейных засечек;
- створов.
Ниже приводится описание каждого способа съемки.
1. Способ обхода (рис.

30

) осуществляют приложением съемочного теодолитного хода, линии которого

примерно совпадают со снимаемым контуром местности, привязывая этот ход к точкам планового обоснования.

При съемке методом обхода углы



1

,



2

, ...,



n

измеряются при одном положении круга, измерение длин линий

S

1

, S

2

, ..., S

n

производится однократно мерной лентой и контролируется по дальномеру, расстояния записываются

до 0,1 м. Запись производится в журналах теодолитных ходов принятой формы.

Способ обхода выполняется проложением замкнутых ходов при съемке площадных контуров (усадьбы,

плантации культур и т. п.) и одиночных ходов при съемке вытянутых контуров дорог, границ и т.п.).

Наложив на план но координатам или графически точки теодолитного съемочного хода, получают при этом

очертания снимаемого контура.

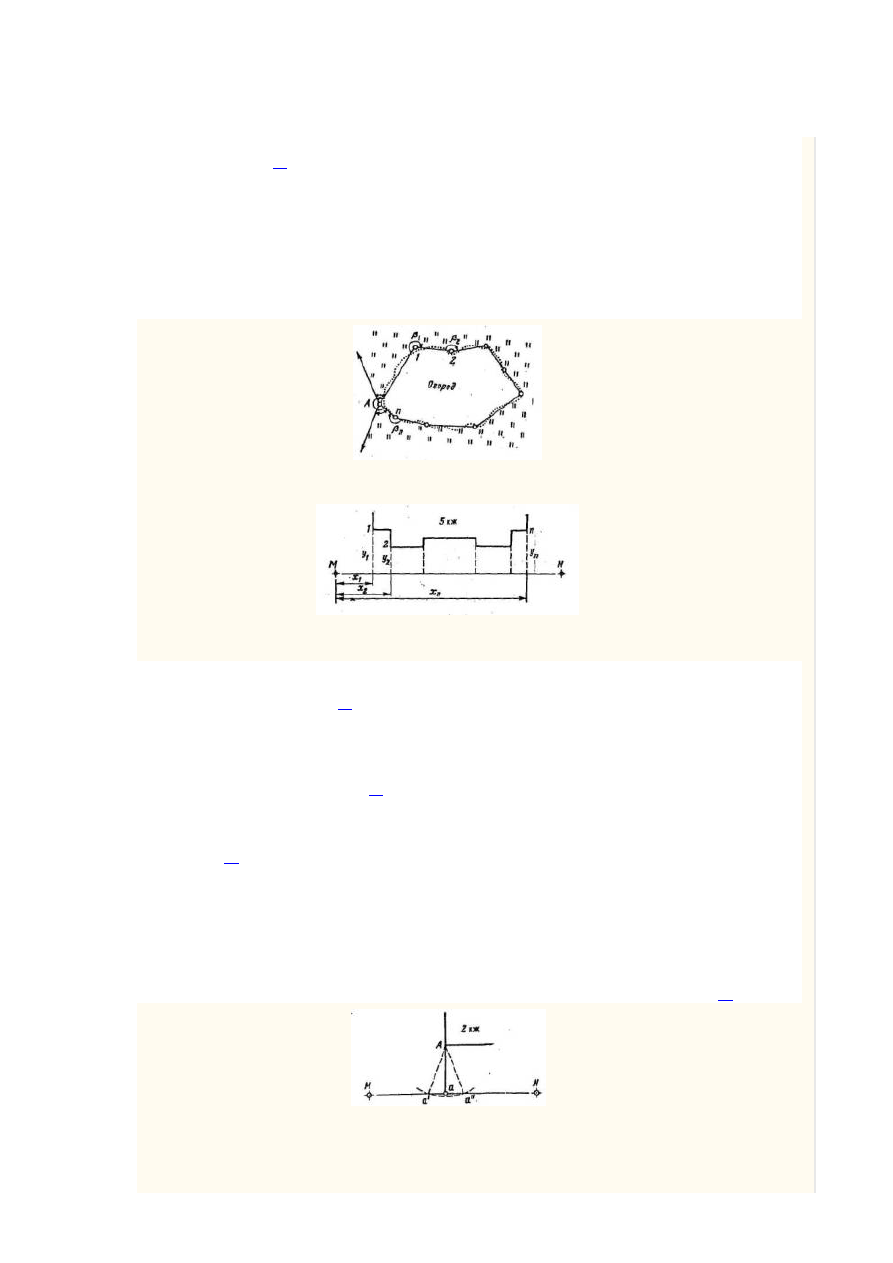

Рис. 30. Съемка способом обхода

Рис. 31. Съемка способом перпендикуляров

Достоинством этого способа является наличие избыточных измерений, что позволяет проверить правильность

измерений как угловых, таки линейных.

2. Способ перпендикуляров (рис.

31

). При съемке этим способом положение точки определяется двумя

величинами: расстоянием от точки съемочного обоснования по стороне теодолитного хода - абсциссой х и длиной
перпендикуляра, восставленного со стороны теодолитного хода и проходящего до определяемой точки -
ординатой у. Абсциссы определяются в процессе измерения длины стороны теодолитного хода или раздельно.

Перпендикуляры на местности могут быть определены следующими методами: .
а) опусканием перпендикуляра Аа (рис.

32

) из точки ситуации А на линию хода MN с помощью ленты или

рулетки.

В этом случае нуль рулетки устанавливается в снимаемой точке А и производится засечка кратчайшим

расстоянием Аа до ленты, уложенной в створе линии MN. Таким образом, перпендикуляр на линию опускается с
точностью около 1° [

15

];

б) восставлением перпендикуляра с ходовой линии на определяемую точку ситуации с помощью эккера.
Расстояние до основания перпендикуляра определяется по ленте, уложенной в створе ходовой линии, длина

перпендикуляра - рулеткой. Перпендикуляр с помощью эккера восставляется с точностью 5';

в) восставлением перпендикуляра с ходовой линии на определяемую точку на глаз. Расстояния до основания

перпендикуляра в этом случае определяются с помощью ленты и рулетки.

Во всех случаях длина перпендикуляра измеряется однократно. Допустимые расстояния от съемочных точек

до точек ситуации при съемке различными способами могут быть вычислены, исходя из значений средних
квадратических погрешностей т измерений, связанных со съемками.. Значения т помещены в табл.

18

.

Рис. 32. Перпендикуляр со снимаемой точки

Таблица 18

Характер контуров

Погрешности измерений т, связанные со съемками

на плане, мм

на местности в масштабе съемки, м

1:2000

1:1000

1:500

Четкие (капитальные сооружения)

0,18

0,36

0,18

0,09

Четкие (некапитальные сооружения)

0,52

1,04

0,52

0,26

Для вычисления допустимых значении длин перпендикуляров можно использовать формулу оценки точности

положений точки при съемке способом перпендикуляров [28]:

                                                                                                  (39)

где т - средняя квадратическая погрешность измерений;
т

уx

- средняя квадратическая погрешность определения основания перпендикуляра;

т

у

- средняя квадратическая погрешность длины и построения перпендикуляра.

Если из значения т в табл.

18

исключить значения т

х

, то получим значения т

у

, приведенные в табл.

19

.

Таблица 19

Характер контуров

т

у

, м, при масштабе съемки

1:2000

1:1000

1:500

Четкие (капитальные сооружения)

0,34

0,16

0,07

Четкие (Некапитальные сооружения)

1,02

0,62

0,25

На основании данных табл.

19

определяется длина перпендикуляров по формуле

                                                                                     (40)

где у - длина перпендикуляра;

m

v

- средняя квадратическая погрешность длины и построения перпендикуляра;

m



- точность построения прямого угла;

 - относительная погрешность измерения длины перпендикуляра.

Принимая

получим допустимые значения перпендикуляров (табл.

20

).

При съемке нужно помнить, что чрезмерно короткие перпендикуляры создают затруднения при накладке на

план ситуации, поэтому минимальная длина их в масштабе плана не должна быть менее 4 мм.

При съемке криволинейных контуров перпендикуляры нужно брать настолько часто, чтобы между каждой

парой снимаемых точек линия была близка к прямой или характеризовалась односторонней выпуклостью.

Таблица 20.

Характер контуров

Длина перпендикуляра, м, при масштабе съемки

1:2000

1:1000

1:500

Перпендикуляры со снимаемой точки
Четкие (капитальные сооружения)

20

10

4

Четкие (некапитальные сооружения)

50

30

15

Перпендикуляры, восставленные эккером

Четкие (капитальные сооружения)

150

80

40

Четкие (некапитальные сооружения)

350

250

120

П р и м е ч а н и е : Длины перпендикуляров, восставленных на глаз, уменьшаются в два раза по сравнению с длиной перпендикуляров со

снимаемой точки.

Расстояния между пикетами могут достигать 5 мм на плане в зависимости от характера ситуации. Длина

перпендикуляров при съемке четких контуров капитальных сооружений определяется с точностью до 1 см,
других контуров - с точностью до 0,1 м.

Способ перпендикуляров обычно принимается при съемке вытянутых в длину контуров -водотоков, дорог,

улиц, ситуации на проездах и т. п.

3. Полярный способ (рис.

33

) применяется преимущественно на открытой местности при съемке

внутриквартальной застройки.

Положение точки при съемке полярным способом определяется углом



i

, измеренным от твердой линии MN до

снимаемой точки i и расстоянием S

i

, измеренным oт твердой до снимаемой точки.

Углы измеряются теодолитом при одном положении круга с точностью до 1', а расстояние - мерной лентой,

стальной рулеткой или дальномерами однократно.
