ГКИНП-41 - Руководство по топосъемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500. Наземные съемки - часть 5

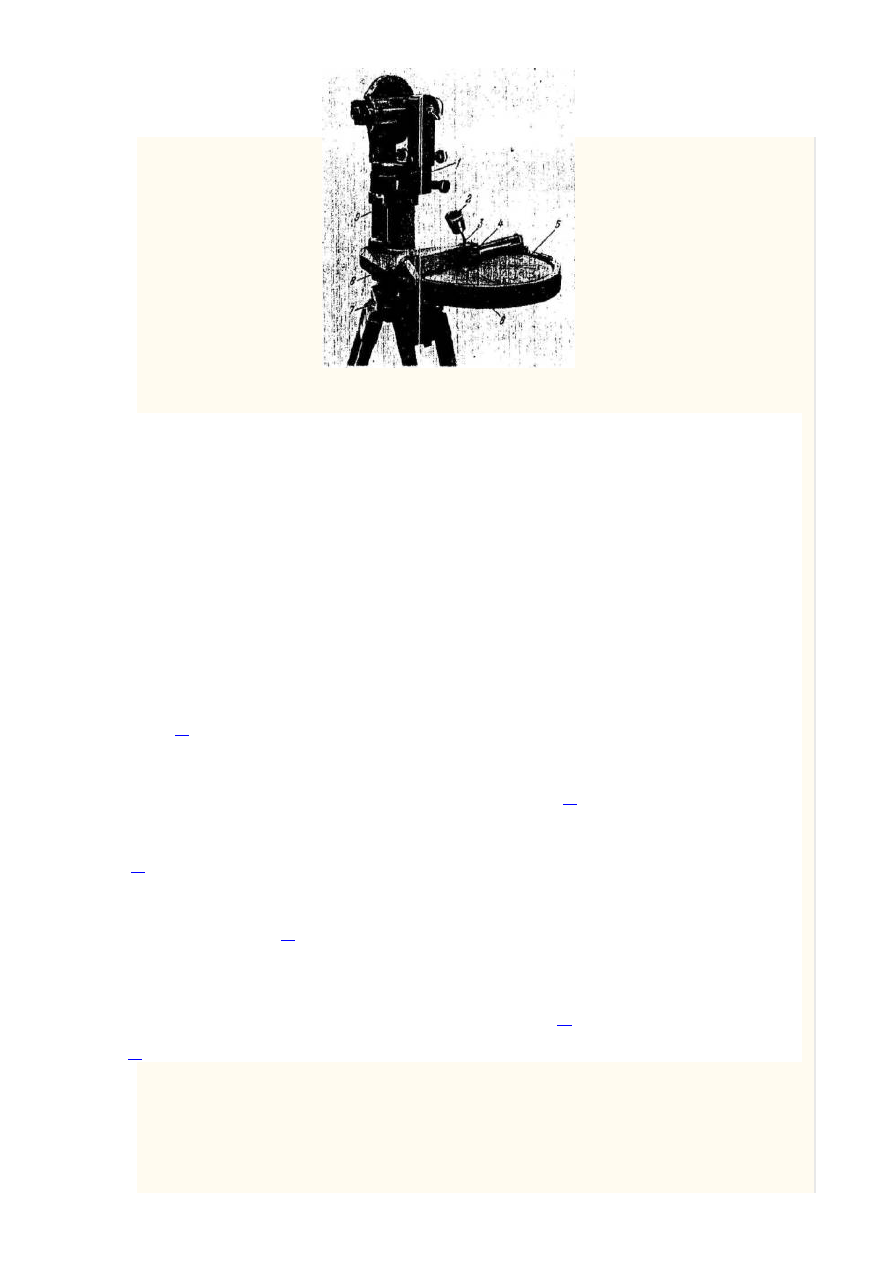

Рис. 11. Картографический столик Karti

Столик Karti соединяется с главным инструментом механическим приспособлением. Вставная цапфа

тахеометра вставляется в трегер картографического столика, закрепляется закрепительным винтом и алидада
главного инструмента соединяется посредством не имеющего свободного хода сцепления с вращающейся частью
картографического столика Karti.

Нанесение снятых точек и рисовка плана выполняется на чертежном листе диаметром 250, мм

непосредственно на месте стоянки. Погрешность нанесения пикетов не превышает ±0,1 мм.

Картировочный столик Цветанова устроен подобно столику Karti.
Тахеометрический столик Юнга представляет собой облегченную мензулу с металлическим квадратным

планшетом и кронштейном для установки тахеометра, повороты которого посредством шарнирного механизма
передаются на чертежное устройство.

При съемке ситуации, а также при выполнении съемок на малых участках (эккерная съемка) применяются

приборы, с помощью которых на местности разбивают прямые, пересекающиеся под углами 45°, 90° и 135°.
Приборы, при помощи которых строят эти постоянные углы, называются эккерами. Они подразделяются на два
вида; простые и оптические.

Простой, так называемый крестообразный эккер состоит из двух взаимно перпендикулярных планок длиной

20-30 см с диоптрами или иглами на концах. Крестообразные эккеры могут быть изготовлены на месте работ
исполнителем.

К оптическим относятся двухзеркальные и призменные эккеры. Наиболее распространены двухзеркальные

эккеры (рис.

12

).

Двухзеркальный эккер состоит из двух пластинок с прорезями в верхних частях (или без них), образующих

двухгранный угол. На внутренних поверхностях пластинок прикреплены два плоских зеркала; угол между ними
должен быть равен 45°. Снизу к корпусу привинчена ручка с крючком для отвеса.

Длина эккера 45 мм, масса 200 г, точность построения прямого угла ±5' [

14

].

Перед работой эккер с углом 90° проверяют и юстируют построением прямого угла проверяемым эккером

либо на предварительно построенном при помощи теодолита прямом угле на местности.

Суть проверки и юстировки Построением прямого угла эккером состоит в следующем. Сначала строят угол 

(рис.

13

) от линии СА и выставляют вехи 

1

, затем строят угол  от линии СВ и ставят веху 

2

. Если два

направления С

1

и С

2

из точки С совпадут, то угол  равен прямому, в противном случае ставят веху  по

середине между вехами 

1

и 

2

и изменяют угол между зеркалами при помощи юстировочных винтов. Для

случая, показанного на рис.

13

, угол между зеркалом меньше 45°. Если на местности построен прямой угол

теодолитом, то юстировка выполняется аналогично. Для проверки эккеров с углами 45 и 135° соответствующие
углы строят теодолитом.

Эклиметр - прибор для измерения углов наклона с точностью до 15-20'. Если поставить условие, чтобы

погрешность определение горизонтального проложёния, обусловленная погрешностью измерения угла наклона,
не превышала 1:2000, то эклиметром можно измерять углы наклона до 6° [

17

].

Из всех существующих типов эклиметров наиболее удобен для измерения углов наклона эклиметр Брандиса

(рис.

14

).

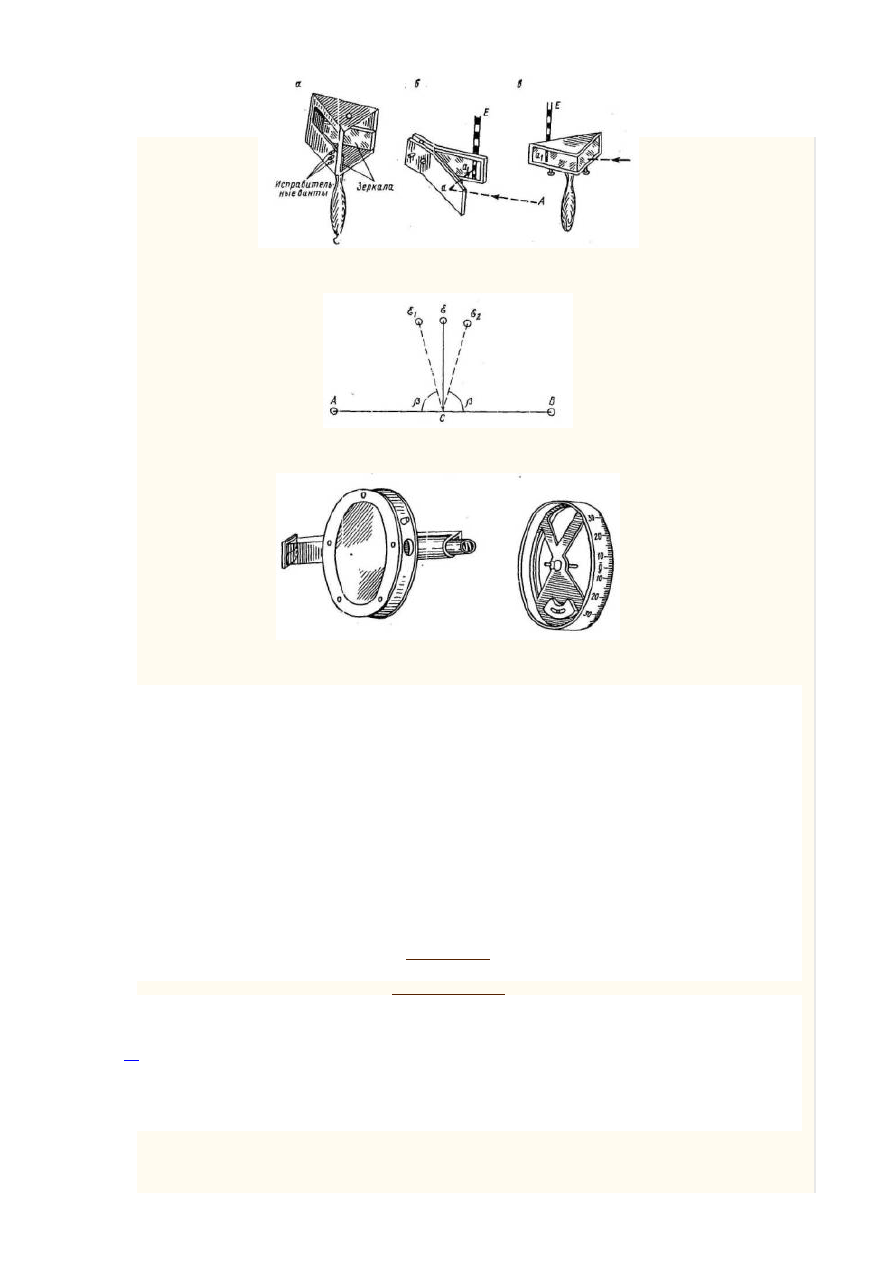

Рис. 12. Двухзеркальные эккеры

Рис. 13. Проверка и юстировка эккера построением прямого угла

Рис. 14. Эклиметр Брандиса

На боковой поверхности вертикального круга нанесены деления через один градус от нуля по обе стороны с

обозначением знака угла наклона.

При правильной юстировке эклиметра линия, проходящая через центр круга и нулевой штрих, должна

занимать горизонтальное положение. Выполнение этого условия достигается смещением грузика. Проверка
производится измерением угла наклона с обоих концов линии. Если условие выполнено, то значения углов
(отсчетов) по абсолютной величине будут равны.

Верное значение угла наклона можно получить и неотъюстированным эклиметром, если угол измерять с

обоих концов линии и брать среднее арифметическое из отсчетов по кругу.

При измерении угла наклона нажатием на кнопку освобождается круг, визирная труба наводится на метку

вехи, равной высоте глаза наблюдателя над землей. После успокоения круга производится отсчет по кругу через
лупу, пользуясь при этом волоском как индексом.

Ленты и рулетки используются при съемке ситуации полярным способом, линейными засечками, при обмерах

зданий и др.

При работе в ясную погоду применяют специальные зонты для защиты мензулы от прямых солнечных лучей и

защиты глаз исполнителя от ослепляющего действия отраженных лучей от планшета.

Г л а в а 2

КОМБИНИРОВАННАЯ СЪЕМКА НА ФОТОПЛАНАХ

2.1. ОБЩАЯ ЧАСТЬ

Содержание этого варианта аэрофототопографической съемки состоит в том, что контурная часть

топографического плана создается на основе фотоплана, а съемка рельефа выполняется наземными способами.

Общая технологическая схема комбинированного способа аэрофототопографической съемки на фотопланах

(рис.

15

) со держит ряд технологических процессов. Пять из них аналогичны технологическим процессам других

способов съемки, и описание их дано в соответствующих разделах Руководства. В настоящей главе даются
рекомендации по выполнению процессов, характерных только для данного вида съемки: съемки контуров на
фотопланах и полевой съемки рельефа на фотопланах. Оба процесса могут выполняться как одновременно, так и
в разное время.

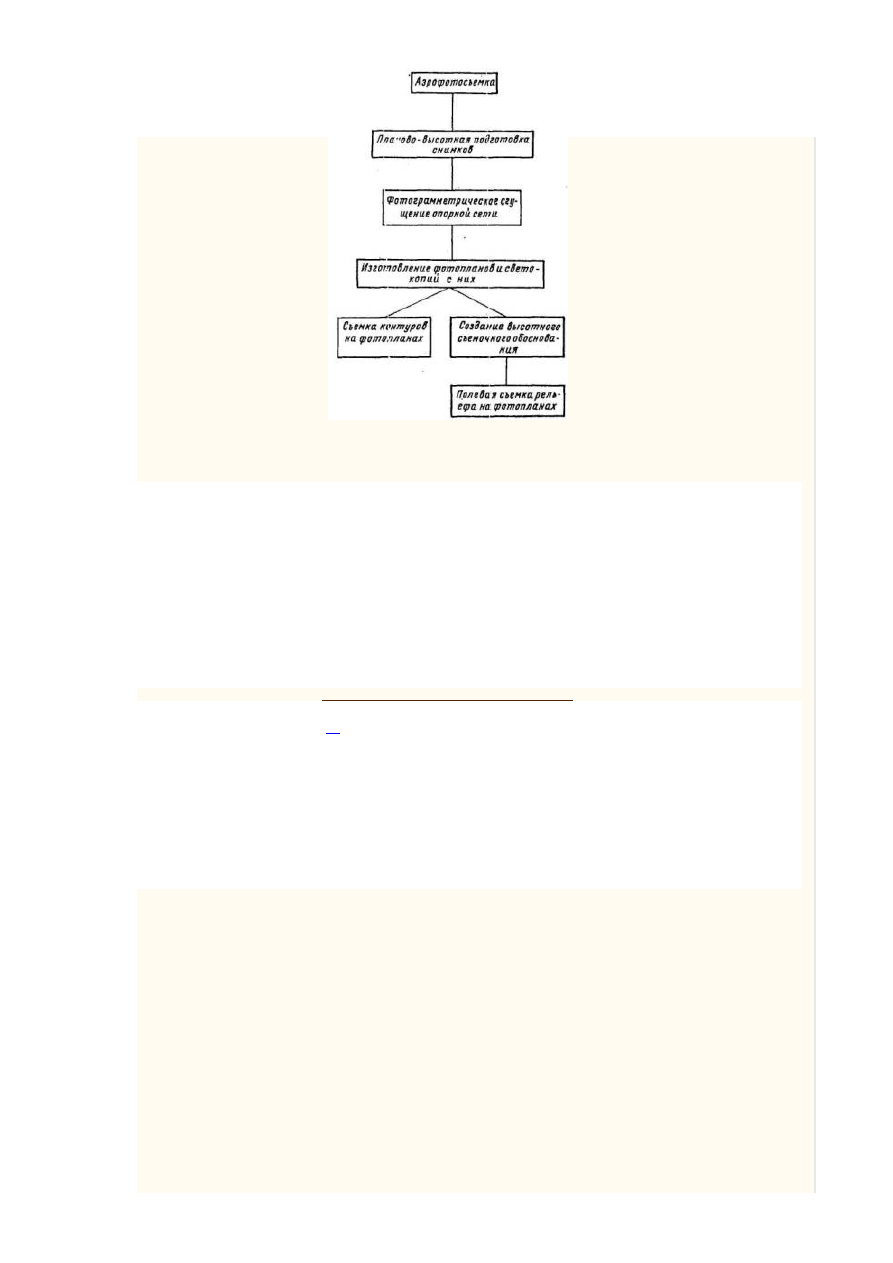

Рис. 15. Общая технологическая схема комбинированного способа аэрофототопографической съемки на

фотопланах

Съемка контуров и рельефа производится на репродукции с мозаичного фотоплана или непосредственно на

фотоплане, полученном методами оптического монтажа или ортофототрансформирования.

Фотоплан или репродукция с него изготавливаются на матовой или полуматовой фотобумаге, наклеенной на

алюминии, и должны иметь хорошее фотографическое качество, т.е. нормальную резкость и плотность, ровный
тон и наиболее полную проработку деталей. Насыщенность тона фотоизображения должна быть такой, чтобы
вычерченные карандашом линии были легко различимы на всех частях фотоплана. С этой же целью
рекомендуется тонирование фотоплана в синий или коричневый цвет.

При съемке территорий с малоэтажной застройкой в случае наличия материалов картографического значения

целесообразно изготавливать репродукцию с фотоплана на матированном пластике.

Перед, началом работ по съемке проверяется точность составления фотопланов путем накладки на них

пунктов геодезического обоснования и сличения промеров, взятых с фотоплана, и промеров из зарисовок
привязок пунктов.

2.2. СЪЕМКА КОНТУРОВ НА ФОТОПЛАНАХ

Технологический процесс крупномасштабной съемки контуров на фотопланах подразделяют на две части:

камеральные и полевые работы (рис.

16

).

Камеральные работы при съемке контуров на фотопланах заключаются в выделении и распознавании по

фотоизображению объектов, подлежащих отображению на топографическом плане заданного масштаба,
установлении их качественных и количественных характеристик. Для этих же целей максимально используются
и материалы картографического значения.

Полевые работы состоят из проверки и доработки результатов, дешифрирования в отношении объектов,

неуверенно распознающихся на фотоплане, из-за малых размеров, слабого контраста; закрытия тенью и т.д.,
инструментальной досъемки местных предметов и контуров, не изобразившихся при аэрофотосъемке, и сбора
ряда топографических сведений о местности, которые вообще не могут быть получены по аэроснимкам
(географические названия, огнестойкость зданий и т. п.).

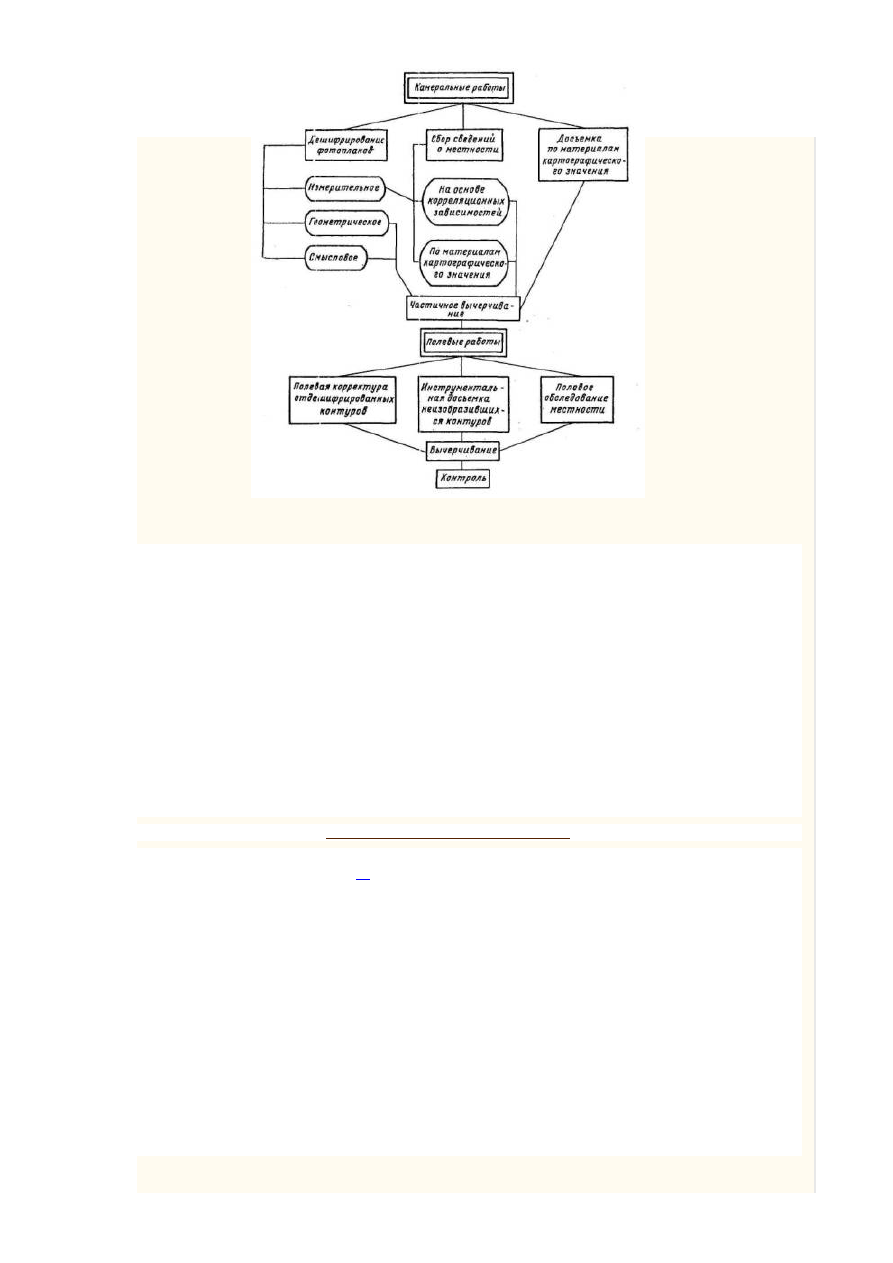

Рис. 16. Технологическая схема съемки контуров на фотопланах

Соотношение затрат времени и средств между обеими частями зависит от многих факторов, главными из

которых являются:

- сложность условий района работ;
- топографическая изученность местности;
- давность аэрофотоматериалов.
Вид, местонахождение и порядок использования материалов картографического значения определяются в

техническом проекте и конкретизируются в редакционных указаниях по объекту.

Вышеприведенную технологическую схему необходимо применять на наиболее сложных объектах, какими

являются застроенные территории городов и промплощадок. На простых объектах и в случае выполнения
комплекса полевых и камеральных работ по съемке контуров на фотопланах одним исполнителем некоторые
процессы могут исключаться, например, сбор сведений о местности, контроль камеральных работ и т. п.

Объекты, сведения о которых получены в ходе камеральных работ и вызывают сомнения, вычерчиваются в

карандаше до уточнения в поле. Окончательные результаты камеральных и полевых работ должны быть
вычерчены тушью на тофоплане с погрешностями не более ±0,2 мм и соответствии с условными знаками и
надписями.

Контроль съемки контуров на фотопланах должен осуществляться выборочно.

2.2.1. Дешифрирование фотопланов

Субпроцесс дешифрирования фотопланов содержит три составные части: геометрическое, смысловое и

измерительное дешифрирование (см. рис.

16

). Две первые части тесно взаимосвязаны.

Геометрическое дешифрирование заключается в выделении по разностям фототона местоположения и границ

объектов, т.е. определения их контуров. При смысловом дешифрировании производится распознавание
содержания выделенных контуров и определение качественных и количественных характеристик объектов. При
измерительном дешифрировании определяются метрические характеристики объектов: расстояния между
деревьями и ширина крон, высота леса и кустарника, ширина дорог и мостов и т. п.

Дешифрирование выполняется при стереоскопическом рассматривании фотоплана и аэроснимков. При

небольших масштабных коэффициентах используются контактные отпечатки и зеркально-линзовые стереоскопы
(ЛЗ, ЗЛС-1). При масштабных коэффициентах 1,5-3 используются увеличенные до масштаба фотоплана
аэроснимки и те же стереоскопы либо контактные отпечатки и стереоскопы, позволяющие наблюдать
разномасштабные изображения, например, стереоскоп Баштана, ЗЛС-2 или интерпретоскоп. При масштабных
коэффициентах свыше 3 дешифрирование контуров фотопланов рекомендуется выполнять на интерпретоскопе с
использованием диапозитивов, изготовленных на стеклянных пластинках.

Для измерительного дешифрирования следует использовать измерительные лупы, стереоскопы с

параллаксометрами и интерпретоскоп.

В процессе геометрического дешифрирования границы контуров и оси объектов закрепляются на фотоплане

мягким, тонко отточенным карандашом с погрешностью не более графической точности плана.
