ГКИНП-35. Инструкция по съемке и составлению планов подземных коммуникаций - часть 6

счет  вводов  и  распределительной  сети  трубных  коммуникаций  с  сооружениями  при  них.
Кабельные коммуникации, как правило, показываются все.

6.17. В зависимости от плотности размещения подземных коммуникаций планы масштаба

1:2000  могут  создаваться  совмещенные  или  раздельные  с  подразделением,  например,  на
кабельные и трубные коммуникации и т.д.

6.18. Сводные планы подземных коммуникаций масштаба 1:2000, кроме своего основного

назначения,  служат  исходным  материалом  для  составления  учетно-справочных  планов
масштаба 1:10000.

6.19.  Топографической  и  чертежной  основой  для  учетно-справочных  планов  подземных

коммуникаций  масштаба 1:10000 могут  служить  копии  или  литографские  оттиски  карт
масштаба 1:10000.

6.20.  На  учетно-справочных  планах  подземных  коммуникаций  масштаба 1:10000, кроме

топографического содержания, показываются:

проект красных линий и площадей;
границы снимаемого участка и даты съемки подземных коммуникаций в масштабе 1:500;
границы  снимаемого  участка  и  даты  составления  планов  подземных  коммуникаций

масштаба 1:2000;

разграфка планшетов планов подземных коммуникаций масштабов 1:500 и 1:2000;
улицы,  по  которым  уложены  подземные  коммуникации,  с  отображением  количества  и

вида сетей;

основные сооружения при подземных коммуникациях и источники электроэнергии, газа и

др.

6.21.  В  зависимости  от  назначения  и  дальнейшего  использования  планов  подземных

коммуникаций они оформляются в виде издательского или составительного оригинала. При
наличии  автоматизированных  систем  информация  планов  подземных  коммуникаций  может
быть записана на машинные носители информации в цифровом виде.

Составительские оригиналы должны давать возможность изготовлять с них четкие копии

фотомеханическим способом.

Издательские оригиналы изготавливаются при необходимости получения с них тиражных

(литографских)

оттисков.

Автоматизированная

запись

информации

планов

восстанавливается  и  приводится  к  обычному  виду  с  помощью  программ,  ЭВМ  и
графопостроителей или иными средствами.

6.22. Составительские оригиналы оформляются:
на чертежной бумаге, наклеенной на жесткую основу, на прозрачном или матированном

малодеформирующемся пластике;

на копиях с мозаичных фотопланов, изготовленных на жесткой основе или на прозрачном

малодеформирующемся пластике.

Оригиналы  вычерчиваются  черной  тушью.  В  случае,  когда  это  целесообразно,

разрешается оформление оригиналов в различных цветах.

Основным  требованием  к  оформлению  составительского  оригинала  является  четкость  и

ясность  изображения  всех  элементов  плана.  Условные  знаки  и  шрифты  надписей  по
характеру и размерам должны соответствовать для планов соответствующего масштаба. При
оформлении оригиналов целесообразно более широкое применение метода декалькомании.

6.23. При необходимости оригиналы могут быть подготовлены к изданию.
Основными способами подготовки издательских оригиналов являются:
гравирование на прозрачных малодеформирующихся пластиках по копиям, полученным с

составительских оригиналов;

вычерчивание  на  высококачественной  бумаге,  наклеенной  на  жесткую  основу,  или

малодеформирующемся пластике по копиям, полученным с составительских оригиналов.

7. ОБНОВЛЕНИЕ И ПОДДЕРЖАНИЕ НА УРОВНЕ СОВРЕМЕННОСТИ ПЛАНОВ

ПОДЗЕМНЫХ КОММУНИКАЦИЙ

7.1.  Обновление  планов  подземных  коммуникаций  производится  в  целях  приведения  их

содержания  в  соответствие  с  современным  состоянием  подземного  хозяйства  населенных
пунктов.

7.2.  Планы  подземных  коммуникаций  масштабов 1:500 и 1:1000 обновляются  путем

постоянного  дополнения  их  содержания  по  материалам  исполнительных  геодезических
съемок, а также по материалам полевых обследований и съемок ранее уложенных подземных
коммуникаций.

Планы  подземных  коммуникаций  масштабов 1:2000 и 1:5000 обновляются  путем

составления с планов более крупных масштабов.

7.3. Постоянное поддержание планов подземных коммуникаций на уровне современности

производится  на  основе  внедрения  системы  картографического  учета  подземных
коммуникаций,  при  которой  обеспечивается  постоянное  и  непрерывное  поступление
полноценной информации обо всех изменениях, происходящих в инженерном оборудовании
города.

7.4.  Точность  и  полнота  содержания  обновленных  и  поддерживаемых  на  уровне

современности  планов  подземных  коммуникаций  должна  удовлетворять  требованиям
настоящей Инструкции.

7.5.  Поддержание  планов  подземных  коммуникаций  на  уровне  современности

выполняется  по  мере  поступления  материалов  исполнительных  съемок  или  иных
материалов.

Одновременно с внесением изменений в планы масштаба 1:500 они вносятся во все планы

масштабного  ряда  с  отражением  в  формулярах  дополнительных  данных  о  материалах-
первоисточниках.

7.6.  При  небольшом  количестве  изменений  они  наносятся  после  полевой  досъемки  на

существующие оригиналы планов подземных коммуникаций.

7.7. На участках, где в результате реконструкции и перекладки подземных коммуникаций

произошли значительные изменения и дальнейшее исправление оригинала плана становится
по  техническим  причинам  невозможно  или  экономически  нецелесообразно,  съемка
подземных коммуникаций производится заново.

7.8.  При  большом  количестве  изменений,  когда  использование  старого  плана

нецелесообразно,  с  него  изготавливается  дубликат  плана  на  жесткой  основе  с  точностью,
установленной  для  данного  масштаба.  После  внесения  всех  изменений  на  дубликат  плана
вычерчивается  все  новое  и  сохранившееся  старое  содержание  плана,  после  чего  данная
копия становится подлинником, а старые планшеты с пометкой об их замене передаются в
архив для хранения.

7.9.  Технология  исправления  планов  выбирается,  исходя  из  объема  изменений,  вида

подземных сетей и сооружений, используемых материалов и инструментов.

7.10.  В  результате  выполнения  работ  по  обновлению  планов  подземных  коммуникаций

представляются в геослужбу города:

подлинные планы с нанесенными на них изменениями;
старые планы (если они заменяются);
формуляры плана, отражающие работы по обновлению;
полевые журналы;
кальки изменений;
ведомости вычислений координат и высот;
подлинники или копии материалов эксплуатирующих организаций.

8. КАРТОГРАФИЧЕСКИЙ УЧЕТ ПОДЗЕМНЫХ КОММУНИКАЦИЙ

8.1.

Картографический

учет

подземных

коммуникаций

представляет

собой

производственно-информационную  систему,  обеспечивающую  получение  информации  о
современном состоянии подземных сетей и сооружений.

8.2.  Основными  источниками  получения  информации  (геодезической  и  специальной

технической) о подземных сетях служат:

материалы исполнительных геодезических съемок вновь построенных коммуникаций;
материалы съемок существующих подземных коммуникаций;
материалы,  накопленные  в  исполкомах  Советов  народных  депутатов  (отделах

строительства  и  архитектуры,  городских  геослужбах),  а  также  в  отделах  генплана
промышленных предприятий;

учетные материалы эксплуатирующих организаций.
8.3.  Картографический  учет  проектирования  и  строительства  всех  подземных

коммуникаций  в  населенных  пунктах  ведут  геослужбы  отделов  (управлений)  по  делам
строительства  и  архитектуры  в  исполкомах  Советов  народных  депутатов  и  геослужбы  в
отделах генплана предприятий на:

учетно-справочных планах масштаба 1:10000 (1:5000);
регистрационных планах масштаба 1:2000;
планах масштаба 1:500 (1:1000).
8.4. Топографической основой всех планов в системе картографического учета подземных

коммуникаций служат планы, составленные в соответствии с «Основными положениями по
созданию топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500», ГУГК.

8.5. Для оперативного получения необходимых данных  о проектируемых, вынесенных и

закрепленных  на  местности,  строящихся  и  построенных  подземных  коммуникациях
геослужбами ведется дежурный план учета подземных коммуникаций масштаба 1:2000.

8.6. На дежурных планах показывают:
положение  запроектированных  линий  подземных  коммуникаций  с  указанием

регистрационного номера по книге учета;

положение вынесенных трасс в натуру;
положение законченных и принятых в эксплуатацию подземных коммуникаций с показом

их характеристик.

8.7.  После  проверки  и  приемки  исполнительных  чертежей  или  материалов

исполнительной  геодезической  съемки  они  передаются  для  составления  и  вычерчивания
оригинала плана масштаба 1:500.

8.8.  Все  вновь  построенные  подземные  коммуникации  должны  быть  отображены  на

дежурных планах не позднее чем через 15 дней после окончания строительства.

8.9. Для осуществления организации учета подземных коммуникаций необходимо:
принимать  в  эксплуатацию  вновь  выстроенные  подземные  сети  только  при  наличии

исполнительных  чертежей,  принятых  геослужбой  отделов  (управлений)  по  делам
строительства  и  архитектуры  в  исполкомах  Советов  народных  депутатов  или  геослужбой
отделов генплана промпредприятий;

не  разрешать  любое  строительство,  связанное  с  разрытием  грунтов,  без  согласования

проекта с отделом по делам строительства и архитектуры.

8.10.  Все  поступающие  на  обработку  материалы  исполнительных  (контрольных)

геодезических съемок окончательно принимаются геослужбами только после составления по
ним планов масштаба 1:500 и устранения всех обнаруженных недостатков.

8.11.  Все  материалы  картографического  учета  подземных  коммуникаций  на  территорию

населенного  пункта  хранятся  в  одном  экземпляре  в  отделах  (управлениях)  по  делам
строительства и архитектуры исполкомов.

8.12. Современность материалов картографического учета подземных коммуникаций и их

соответствие  установленным  требованиям  во  всех  случаях  удостоверяется  отделами
(управлениями)  по  делам  строительства  и  архитектуры  исполкомов  Советов  народных
депутатов.

ПРИЛОЖЕНИЯ

Приложение 1

Разграфка планов

Прямоугольная  разграфка  с  размерами  рамок  для  масштабов 1:5000 - 40×40 см,  для

масштабов 1:2000, 1:1000, 1:500 и 1:200 - 50×50 см.



Для  составления  планов  подземных  коммуникаций  применяется,  как  правило,

прямоугольная разграфка.

За исходную разграфку берется план масштаба 1:5000 с размерами сторон 40×40 см.
В  основу  разграфки  планов  масштаба 1:200 принимается  лист  плана  масштаба 1:1000,

который делится на 25 частей.

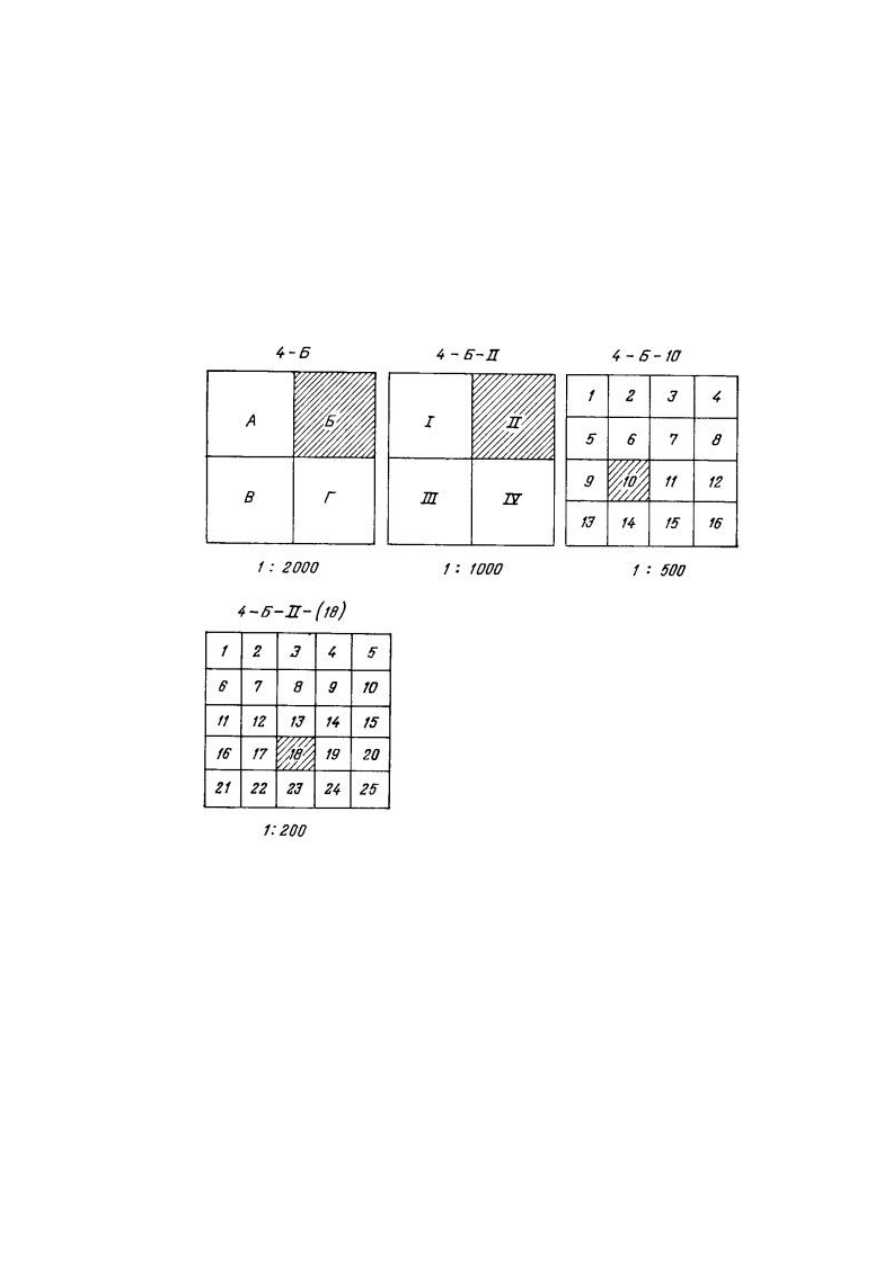

Номенклатура листа масштаба 1:200 складывается из номенклатуры листа плана масштаба

1:1000 и взятого в скобки номера листа плана масштаба 1:200, например 4-Б-II-(18).
