ГКИНП-14-131-80. РУКОВОДЯЩИЙ ТЕХНИЧЕСКИЙ МАТЕРИАЛ ПО СОЗДАНИЮ УЧЕБНЫХ ЭКОНОМИЧЕСКИХ КАРТ ЗАРУБЕЖНЫХ СТРАН - часть 5

- настоящим РТМ,



- редакционным планом карты,



- условными знаками для учебных общеэкономических карт.



11.2. Корректуре подлежат:



- составительские оригиналы,



- издательские оригиналы,



- макеты,



- оттиск штриховой пробы,



- красочный оригинал,



- оттиск красочной пробы,



- формуляр карты.



10.3  Корректура  всех  перечисленных  документов  должна  обеспечить  строгий  контроль

качества их исполнения, а также - соответствие их требованиям РТМ, редакционного плана и
условным знакам.



12. ЭТАПЫ УТВЕРЖДЕНИЯ КАРТЫ

В процессе создания карты проходит следующий контроль и утверждение:



12.1.  Составительский  оригинал  проверяется  и  подписывается  исполнителем,

корректором, редактором и старшим редактором.



12.2.  Издательские  оригиналы  и  макеты  проверяются  и  подписываются  исполнителем,

корректором, редактором, старшим редактором и ОТК.



12.3. Штриховая проба проверяется и подписывается корректором, редактором, старшим

редактором, техническим редактором.



Красочный  оригинал  проверяется  и  подписывается  исполнителем,  редактором,  старшим

редактором,  главным  редактором  ПКО  «Картография»,  рассматривается  в  Научно-
исследовательском  институте  школьного  оборудования  и  технических  средств  обучения
(НИИШОТСО), утверждается в контрольной редакции ПКО «Картография».



12.4.  Красочная  проба  просматривается  и  утверждается  редактором  карты,  старшим

редактором,  техническим  редактором,  начальником  технической  редакций,  главным
редактором ПКО «Картография», главным инженером, директором.



12.5. Красочная проба с замечаниями ПКО «Картография» в количестве 3-х экземпляров,

заверенная  подписями  ответственных  лиц  (см. 12.4) представляется  на  утверждение  в
контрольную редакцию ПКО «Картография» и ГУГК.



12.6. Вместе с красочной пробой в контрольную редакцию передаются:



- редакционный план со всеми приложениями,



- формуляр карты,



- заключение НИИШОТСО.



12.7. Сигнальные экземпляры карты просматриваются и утверждаются редактором карты,

старшим  редактором,  техническим  редактором,  начальником  технической  редакции,
главным инженером или директором фабрики, на которой печатался тираж. В количестве 3-х
экземпляров  сигнальные  экземпляры  карты,  заверенные  подписями  указанных  выше  лиц,
представляются в контрольную редакцию на утверждение к выпуску в свет.



13. ПОДГОТОВКА КАРТЫ К ПЕРЕИЗДАНИЮ С ИМЕЮЩИХСЯ ДИАПОЗИТИВОВ

13.1. При подготовке карты к переизданию с имеющихся диапозитивов редактор должен

тщательно  проанализировать  соответствие  содержания  переиздаваемой  карты  дежурным
картографическим  и  справочным  материалам  с  целью  выявления  существенных  изменений
для исправления:



-  географической  основы  (государственных  границ,  населенных  пунктов,  перешедших  в

градацию свыше 1 млн. жителей, новых водохранилищ и железных дорог);



-  специального  содержания  (вступивших  в  строй  крупных  электростанций,  нефте-  и

газопроводов, новых центров добывающей и обрабатывающей промышленности).



13.2. Результаты редакционного просмотра выносятся в виде замечаний на три экземпляра

переиздаваемой карты.



13.3. Все работы по подготовке к переизданию карты в части ее содержания фиксируются

в формуляре.



13.4. Карты, переиздаваемые с имеющихся диапозитивов, проверяются и утверждаются в

соответствующих организациях, как вновь создаваемые.



13.5. При большом количестве замечаний по содержанию предусматривается исправление

их на издательских оригиналах карты и изготовление новой красочной пробы.



13.6.  На  карту,  подлежащую  переизданию  с  исправлением  издательских  оригиналов,

редактором  составляются  краткие  редакционные  указания  и  технология  составления,
оформления и подготовки к изданию.



13.7. Новая красочная проба, сигнальные экземпляры проходят те же этапы утверждения,

что и красочная проба вновь создаваемой карты.



Приложение 1

ТАБЛИЦА

для определения градаций промышленных центров зарубежных стран

Группа

стран

Средняя

производительность

труда в пр-ти тыс.

долл. на 1 занятого

Градации

промышленных

центров

Число занятых в

промышленности

(в тыс.)

Название стран

1

2

3

4

5

Нью-Йорк

1700

1

600 - 1700

2

170 - 600

3

60 - 170

4

17 - 60

5

6 - 17

6

6

Канада, США

1

1000

Австрия

Венгрия

Нов.
Зеландия

Франция

I

27 - 32

2

300 - 1000

Австралия

ГДР

Норвегия  Чехословакия

3

100 - 300

Бельгия

Дания

Польша

Швейцария

4

30 - 100

Болгария

Италия

Румыния

Швеция

5

10 - 30

Великобритания Люксембург Финляндия Япония

6

10

Нидерланды, ФРГ

2

1000

Албания

Замбия

Марокко

Турция

II

15 - 20

3

140 - 400

Алжир

Израиль

Мексика

Тунис

4

40 - 140

Аргентина

Ирландия

Нигерия

Чили

5

14 - 40

Куба

Испания

Панама

Филиппины

6

4 - 14

Бразилия

Ливия

Перу

Югославия

7

4

Венесуэла

Колумбия  Португалия ЮАР





Греция

КНДР

Пуэрто-
Рико

Ямайка





Заир

МНР

Сингапур  Ангола

2

700

Б. Слон. Кости  Египет

Малави

Танзания

III

10 - 15

3

230 - 700

Боливия

Иран

Мальта

Эквадор

4

70 - 230

Ботсвана

Ирак

Никарагуа  Ю. Корея

5

23 - 70

Габон

Кения

Сальвадор  Зимбабве

6

7 - 23

Гаити

Кипр



Уганда

Гватемала

Конго



Уругвай

Гондурас

Коста-Рика  Сирия

Либерия

7

7

Домин. Респ.

Малайзия

Тайланд

Сауд. Аравия

IV

5 - 10

2

1000

Афганистан

Иордания

Пакистан  Эфиопия

Группа

стран

Средняя

производительность

труда в пр-ти тыс.

долл. на 1 занятого

Градации

промышленных

центров

Число занятых в

промышленности

(в тыс.)

Название стран

1

2

3

4

5

3

350 - 1000

Кампучия

Индия

Парагвай  Шри-Ланка

4

100 - 350

Бирма

Индонезия  Сомали



5

35 - 100

Бурундия

Китай

Судан



6

10 - 35

Верх. Вольта

Бангладеш

V

до 5



10

Вьетнам

Мадагаскар  Сьерра-

Леоне

И

все

остальные
зарубежные
страны

Таблица  разработана  в  проблемной  лаборатории  комплексного  картографирования  и

атласов  географического  факультета  МГУ  ст.  научным  сотрудником,  кандидатом
географических наук В.Т. Жуковым.



Деление  стран  на  группы  произведено  с  учетом  производительности  труда,  используя

данные по странам: стоимость валовой продукции (в млн. долларов) и общее число занятых
в промышленности.



Материалы:  а)  Статистический  ежегодник  ООН («Statistical Jearbook», New-York, United

Nations,



б) Ежегодник БСЭ (1975, 1976 г. и последующих годов издания),



в) Национальная статистика стран (1974 - 77 гг.)



Приложение 2

ТЕХНОЛОГИЯ СОСТАВЛЕНИЯ И ОФОРМЛЕНИЯ КАРТ

1. С имеющихся на пластике издательских оригиналов синей и черной красок физической

одноименной  и  одномасштабной  учебной  карты  изготовляется  совмещенный  позитив,  с
которого получают:



а) голубую копию на пластике для составления специального содержания;



б) оттиск на полуватмане (2 экз.) для макетов ретуши контура.



2.  На  полученной  голубой  копии  производится  составление  специального  содержания,

железных  и  безрельсовых  дорог,  исправление  и  досоставление  географической  основы  по
замечаниям  редактора,  вынесенным  на  тиражный  экземпляр  соответствующей  физической
карты.



Составление  специального  содержания  производится  в  условных  знаках,  принятых  для

данных карт и проводится в пределах территории, указанной в заголовке карты.



На  оригинале  специального  содержания  подписывается  все  зарамочное  оформление

карты.



3.  Составление  надписей  географических  названий  производится  на  пластике,

наложенном  на  составительский  оригинал  специального  содержания,  в  дальнейшем
называемый оригиналом подписей.



4. В оформление передаются:



а) составительский оригинал специального содержания,



б) составительский оригинал подписей,



в) макет ретуши контуров.



5.  С  имеющегося  на  пластике  издательского  оригинала  синей  краски  физической  карты

изготовляется  высококачественный  контактный  негатив  и  ретушируется  по  прилагаемому
макету ретуши.



6.  С  составительских  оригиналов  специального  содержания  и  подписей  изготавливается

совмещенный негатив.



7. С отретушированного негатива синей краски (п. 5) готовится высококачественная копия

на  пластике,  в  которую  вкопирывается  голубым  цветом  спецсодержание  (п. 6) и
производится дооформление элементов, печатающихся синим цветом.



Одновременно изготавливаются две совмещенные голубые копии (п. 5 + п. 6) на пластике

для оформления элементов, дающихся в печати черным и зеленым цветом.



8. Карта оформляется на пластике на трех (четырех) оригиналах:



а) оригинал синей краски:



- элементы основы (коричневая копия),



- проводятся исправления и дооформление географической основы,



- морские пути и их надписи,



- абрисные линии вдоль рек (для показа судоходства),



- контура сельскохозяйственных районов,



- рамки легенды и шашек,



- рамки и контур врезок,



- надписи океанов, морей, заливов, проливов, рек и озер;



б) оригинал черной краски:



- кружки промышленных центров,



- значки полезных ископаемых,



- значки электростанций,



- значки грузооборота портов,



- железные и безрельсовые дороги,



- нефтепроводы и газопроводы,



- подчерки столиц государств, республик и центров колониальных владений,



- все зарамочное оформление карты;



в) оригинал зеленой краски:



- знаки сельскохозяйственных культур,



- леса;



г) оригинал красной краски:



- знаки ремесел,



- знаки промыслов.



9.  Штриховая  проба  изготовляется  в  три  (четыре)  цвета  (по  числу  издательских

оригиналов) в количестве 10 - 12 оттисков на картографической бумаге, 2 оттиска на ватмане
для красочного оригинала и 2 оттиска с оригинала синей краски на полуватмане для макета
фоновой окраски вод и границ.



10. На изготовление красочной пробы передаются:



а) три (четыре) издательских оригинала,



б) макет вод и границ,



в) красочный оригинал.



Приложение 3

УСЛОВНЫЕ ЗНАКИ

ДЛЯ ЭНОНОМИЧЕСНИХ УЧЕБНЫХ КАРТ ЗАРУБЕЖНЫХ СТРАН



ГИДРОГРАФИЯ

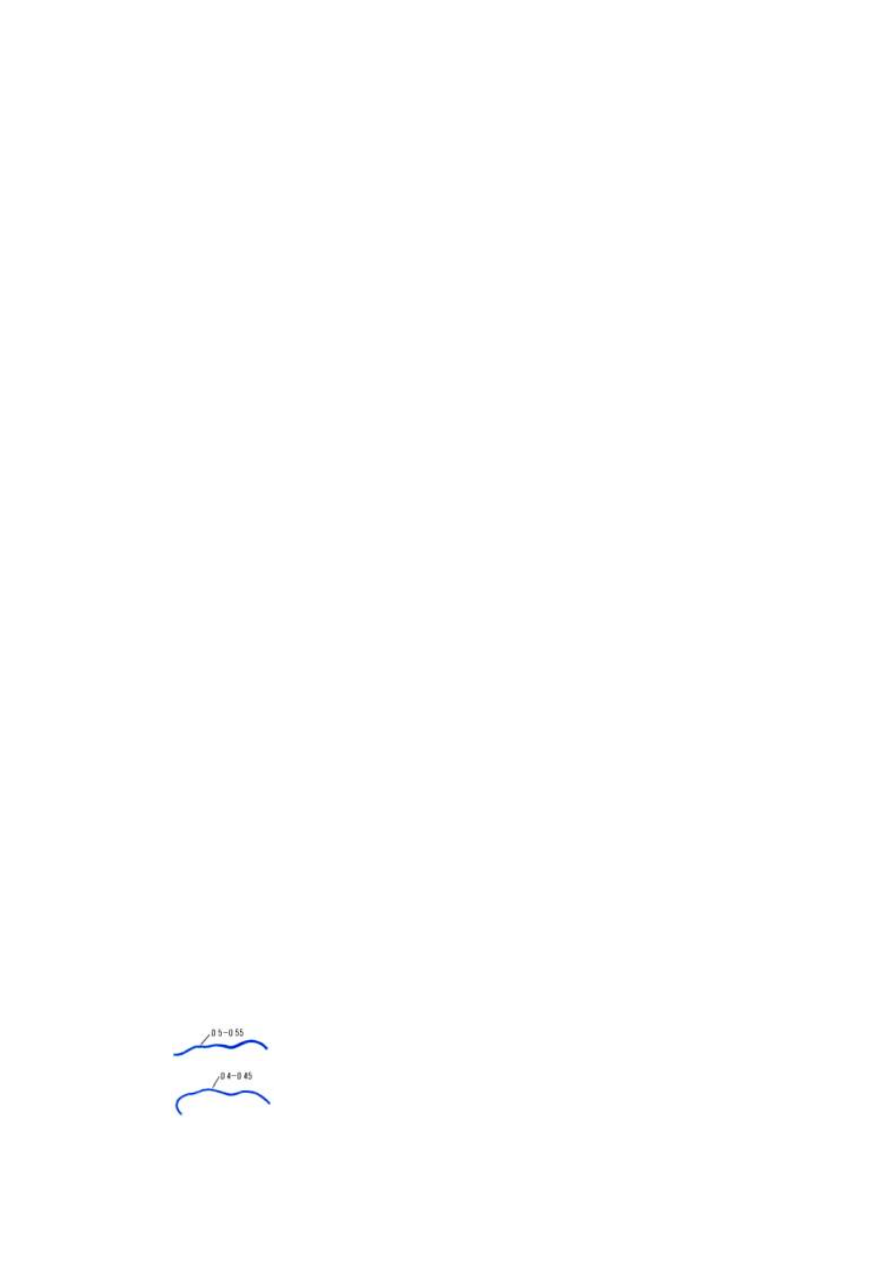

Береговая линия морей, крупных озер





Береговая линия мелких озер
