Соответствующие  разъяснения  в  развитие  положений  технического  проекта  должны
даваться в редакционных указаниях.

ПРИЛОЖЕНИЕ 6

ФОРМУЛЫ ДЛЯ ВЫЧИСЛЕНИЯ СРЕДНИХ КВАДРАТИЧЕСКИХ

ПОГРЕШНОСТЕЙ ОПРЕДЕЛЕНИЯ МЕСТА (М, метры) СЪЕМОЧНОГО СУДНА

6.1. Радиотехнические способы определения места
6.1.1. По двум расстояниям до береговых станций радиодальномерной системы:

                                                        (23)

6.1.1.1. Для системы ГРАС:

                                                              (24)

6.1.2.  По  двум  разностям  расстояний  между  тремя  смежными  станциями

радиогеодезической системы:

                  (25)

6.1.2.1. Для системы БРАС:



6.2. Визуальные способы определения места
6.2.1. Прямая засечка:

                                                   (26)

6.2.2. Обратная засечка.
6.2.2.1. Обратная засечка по смежным углам:

                                (27)

6.2.2.2.  Обратная  засечка  по  несмежным  углам  (углы,  измеренные  секстаном,  не

перекрываются):

                         (28)

6.2.3.  Комбинированная  засечка  (по  углу,  измеренному  секстаном  и  направлению,

измеренному теодолитом):

                                            (29)

6.3. Визуально-радиотехнические (смешанные) способы определения места
6.3.1. Полярный способ (дальномерно-теодолитная засечка):

                                                         (30)

6.4. Обозначения:
θ - угол пересечения линий положения;
m

s

; m

s1

; m

s2

 - средние квадратические погрешности измерения расстояний, метры;

S

1

; S

2

; S

3

; S

4

 - расстояния от определяемой точки до соответствующих опорных пунктов

(теодолитных постов), километры;

S - расстояние между теодолитным постом и определяемой точкой, километры;
S

0

 - расстояние  между  опорным  пунктом  и  теодолитным  постом  (к  формуле (29),

километры;

b

1,2

; b

2,3

; b

3,4

 - расстояния  между  соответствующими  опорными  пунктами  (базы),

километры;

ω

1

;  ω

2

 - позиционные  углы,  под  которыми  усматриваются  базы  первой  и  второй  пар

береговых станций (к формуле (25);

m

1

; m

2

 - средние квадратические погрешности измерения разностей расстояний по первой

и второй паре береговых станций (к формуле (25), метры;

m

α

; m

β

 - средние квадратические погрешности измерений углов (направлений) секстаном

и теодолитом (кипрегелем) соответственно, минуты дуги

1)

;

1)

 П р и м е ч а н и е. Для средних условий принимается:

m

β

 = 1,0 при использовании теодолита;

m

β

 = 7,0 при использовании кипрегеля;

m

α

 = 2,0 (при использовании секстана).

А;  С - углы  при  крайних  опорных  пунктах  между  направлениями  на  средний  опорный

пункт и определяемую точку (к формулам (27) и (28);

В - угол  при  определяемой  точке  между  направлениями  на  средние  пункты  (к  формуле

(28);

α - угол  между  теодолитным  постом  и  опорным  пунктом,  измеренный  секстаном  в

определяемой точке;

m - погрешность выхода в заданную точку,



m

i

 - остаточная систематическая погрешность, не более 11 м;

m

ψ

 - случайная погрешность радиоизмерений, не более 5 м.

Поправки ∆Z

0

 и ∆Z

γ

 рассчитываются по формулам (32) и (33) соответственно.

7.3. Обозначения:
∆Z

э

 - суммарная поправка эхолота;

∆Z

т

 - суммарная поправка тарирования;

Z

л

 - глубина опускания тарировочного диска (отсчет по лотлиню);

∆Z

л

 - поправка за компарирование лотлиня тарировочного устройства;

Z

э

 - глубина, измеренная эхолотом;

∆Z'

n

 - поправка за отклонение скорости вращения электродвигателя эхолота при съемке от

скорости вращения при тарировании;

∆Z

n

 - поправка  за  отклонение  скорости  вращения  электродвигателя  эхолота  от

номинальной;

t

c

; t

т

; t

0

 - время  номинального  числа  вспышек  неоновой  лампочки  при  съемке,  при

тарировании и соответствующее номинальной скорости вращения электродвигателя эхолота
соответственно;

∆Z

0

 - поправка за изменение осадки судна при съемке на мелководье;

Z

x

; Z

c

 - глубины, измеренные в одной точке на ходу и на стопе судна соответственно;

∆Z

γ

 - поправка за наклон дна;

ψ - угол диаграммы направленности эхолота;
γ - угол наклона дна;
∆Z

v

 - поправка  за  отклонение  фактической  вертикальной  скорости  звука  в  воде  от

номинальной для данного эхолота;

 -  значение  фактической  средней  скорости  распространения  звука  в  слое  воды  от

поверхности до горизонта измеряемых глубин, м/с;

ПРИЛОЖЕНИЕ 7

ФОРМУЛЫ ДЛЯ ВЫЧИСЛЕНИЯ ПОПРАВОК ЭХОЛОТА

7.1. Формулы для определения поправок методом тарирования

∆Z

э

 = ∆Z

т

 + ∆Z'

n

 + ∆Z

0

 + ∆Z

γ

1)

                                                   (11)

∆Z

т

 = (Z

л

 + ∆Z

л

) - Z

э

                                                            (2)

∆Z'

n

 = Z

э

(t

c

 - t

т

)/t

т

                                                              (31)

∆Z

0

 = Z

x

 - Z

c

                                                                  (32)

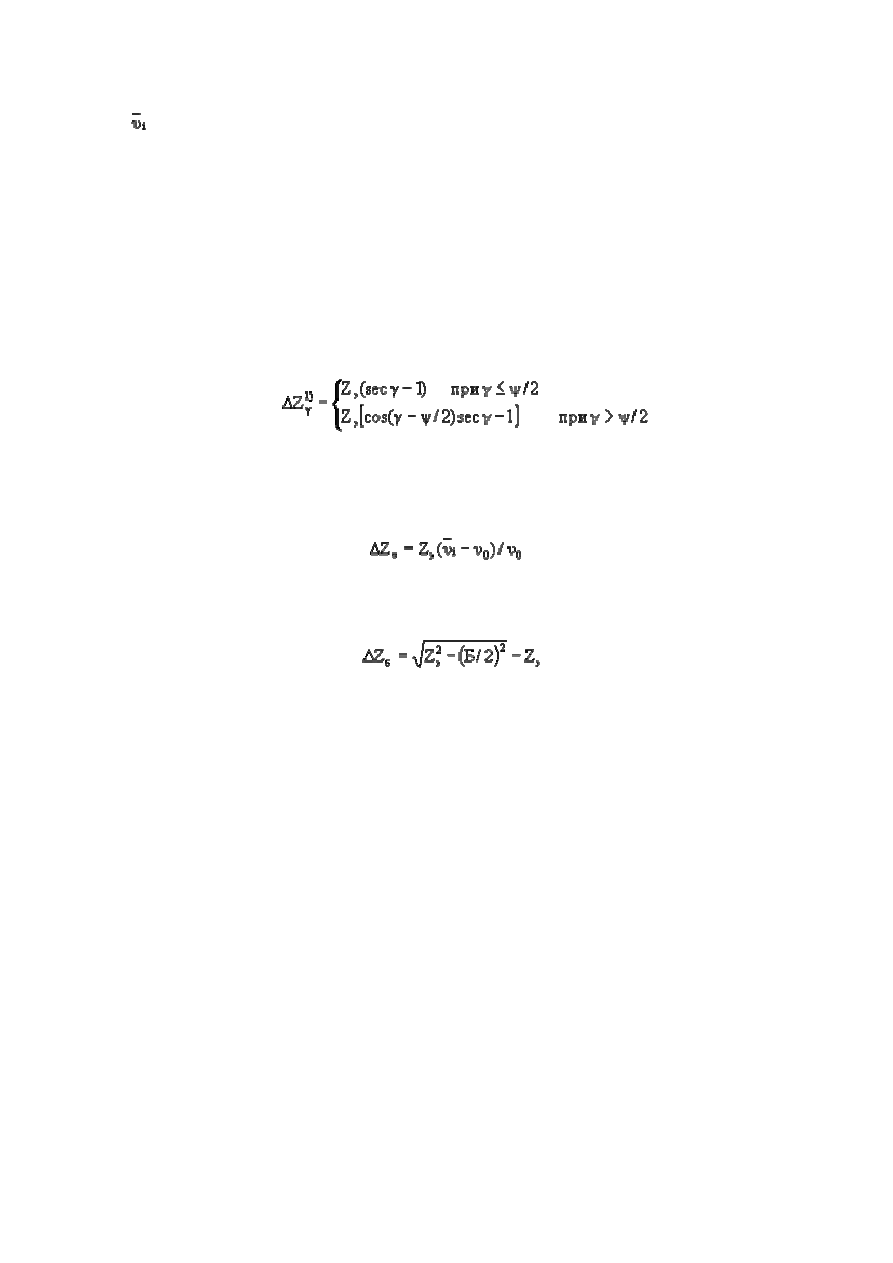

                                 (33)

1)

 П р и м е ч а н и е : поправку ∆Z

γ

 следует определять при γ > 6°.

7.2. Формулы для определения частных поправок (по гидрологическим данным)

∆Z

э

 = ∆Z

v

 + ∆Z

n

 + ∆Z

в

 + ∆Z

б

 + ∆Z

мо

 + ∆Z

0

 + ∆Z

γ

                                 (12)

                                                             (13)

∆Z

n

 = Z

э

(t

c

 - t

0

)/t

0

                                                                  (34)

∆Z

в

 = d

1

 - d

2

 - d                                                                    (35)

                                                         (36)

∆Z

мо

 = Z

л

 - (Z

э

 + ∆Z

в

 + ∆Z

б

)                                                      (37)

υ

0

 - значение скорости звука, принятое при расчете шкалы данного эхолота, м/с;

∆Z

в

 - поправка за углубление врезных вибраторов эхолота;

d

1

 - расстояние по вертикали от киля до палубы (или фальшборта) в районе вибраторов;

d

2

 - расстояние от действующей ватерлинии до палубы (или фальшборта);

d - расстояние по вертикали от киля до вибратора;
∆Z

б

 - поправка за базу между вибраторами эхолота;

Б - база между вибраторами эхолота;
∆Z

мо

 - поправка за место нуля эхолота.

ПРИЛОЖЕНИЕ 8

ФОРМУЛЫ ДЛЯ ОЦЕНКИ ТОЧНОСТИ ИЗМЕРЕНИЙ ГЛУБИН

8.1. Общая формула:

m

2

Z

 = m

2

отс

 + m

2

∆Z

.                                                                (38)

Для глубин, измеренных эхолотом:

m

2

∆Z

 = m

2

э

 + m

2

∆Zэ

 + m

2

∆Zf

.                                                   (39)

Расчет  m

∆Zэ

  в  случае  определения  суммарной  поправки  эхолота  методом  тарирования

производится по формуле:

m

2

∆Zэ

 = m

2

∆Zт

 + m

2

∆Z'n

 + m

2

∆Z0

.                                              (40)

Расчет  m

∆Zэ

  в  случае  определения  суммарной  поправки  эхолота  методом  вычисления

частных поправок (по гидрологическим данным) производится по формуле:

m

2

∆Zэ

 = m

2

∆Zv

 + m

2

∆Zn

 + m

2

∆Zв

 + m

2

∆Zб

 + m

2

∆Zмо

 + m

2

∆Z0

 + m

2

∆Zγ

.                  (41)

8.2. Обозначения средних квадратических погрешностей (с.к.п.):
m

Z

 - с.к.п. измеренной глубины послы введения общей поправки ∆Z;

m

отс

 - с.к.п. отсчета глубин по индикаторному устройству прибора;

m

∆Z

 - с.к.п.  определения  общей  поправки  к  измеренной  глубине,  включающая  с.к.п.

определения  поправок  эхолота  (ручного  или  механического  лота)  и  с.к.п.  определения
поправки за уровень m

∆Zf

;

m

э

 - инструментальная  с.к.п.  эхолота,  определяется  при  проверочных  испытаниях  в

соответствии с инструкцией по эксплуатации;

m

∆Zэ

; m

∆Zт

; m

∆Z'n

; m

∆Z0

; m

∆Zv

; m

∆Zn

; m

∆Zв

; m

∆Zб

; m

∆Zмо

; m

∆Zγ

 - с.к.п.  определения

соответствующих  поправок  эхолота  в  соответствии  с  перечнем  приложения 7 настоящей
Инструкции.

8.3. Для глубин, измеренных эхолотом m

отс

 принимается равной:

0,1 м - при цифровой регистрации на ЦУГ и перфолентах;
0,35 мм в масштабе эхограммы - на лентах самописцев.
Для глубин, измеренных наметкой m

отс

 = 0,1 м.

Для  глубин,  измеренных  механическим  лотом  (с  проволочными  лотлинями) m

отс



принимается равной:

0,1 м - на глубинах от 0 до 10 м;
0,2 м -         -"-         от 10 до 20 м;
0,5 м -         -"-         от 20 до 50 м;
1,0 м -         -"-         от 50 до 200 м.
8.4. Величина m

∆Zf

 принимается равной:

0,1 м - для береговых уровенных постов в пределах их действия;
от 0,2 до 0,5 м - для уровенных постов открытого моря.
8.5. Величина m

∆Zт

 принимается равной:

0,1 м - на глубинах до 20 м;
0,2 м - на глубинах от 20 до 50 м.
8.6.  Значения  m

∆Z'n

  и  m

∆Zn

  не  превышают 0,1 м  каждая,  а  при  электронной  развертке

времени не учитываются (равны нулю).

Значения m

∆Zv

 принимаются равными 0,3 - 0,5 % глубины.

Значения m

∆Zв

; m

∆Zб

; m

∆Zмо

; m

∆Z0

 не превышают 0,1 м каждая.

Необходимость учета m

∆Zγ

 возникает при углах наклона дна свыше 6°.

ПРИЛОЖЕНИЕ 9

РЕКОМЕНДАЦИИ ПО ОЦЕНКЕ ПОГРЕШНОСТЕЙ ПОЛОЖЕНИЯ

ГОРИЗОНТАЛЕЙ ПО ВЫСОТЕ (ПОГРЕШНОСТЕЙ ЗНАЧЕНИЯ ГОРИЗОНТАЛЕЙ)

V, метры

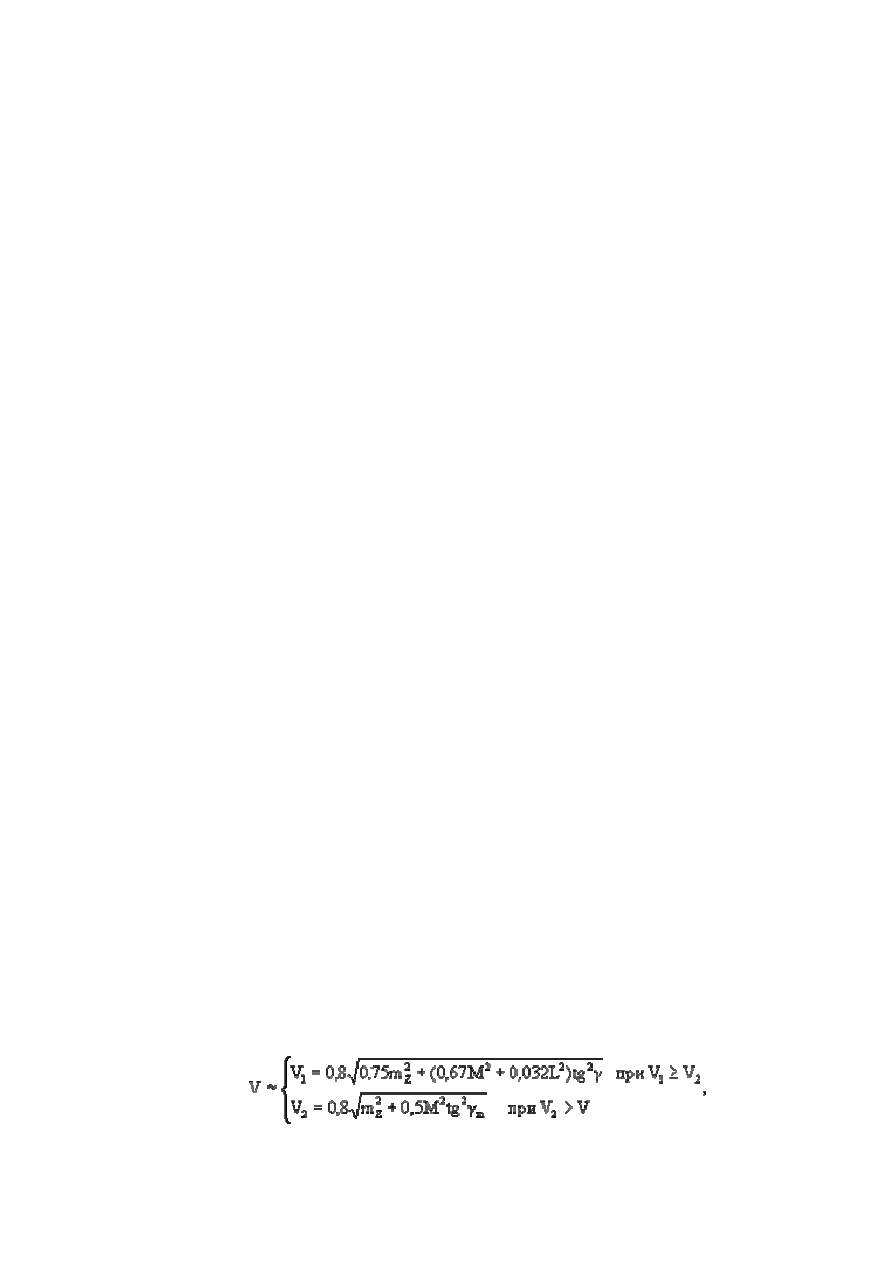

9.1.  Для  предварительной  ориентировочной  оценки  средней  погрешности  значения

горизонталей,  при  точности  и  подробности  съемки  близким  к  нормальным  для  промера,
средние погрешности значения горизонталей, отображающих участки дна единые по глубине
и расчлененности, допускается оценивать по формуле:

                    (42)

где tgγ

m

 - максимальный доминирующий уклон дна;
