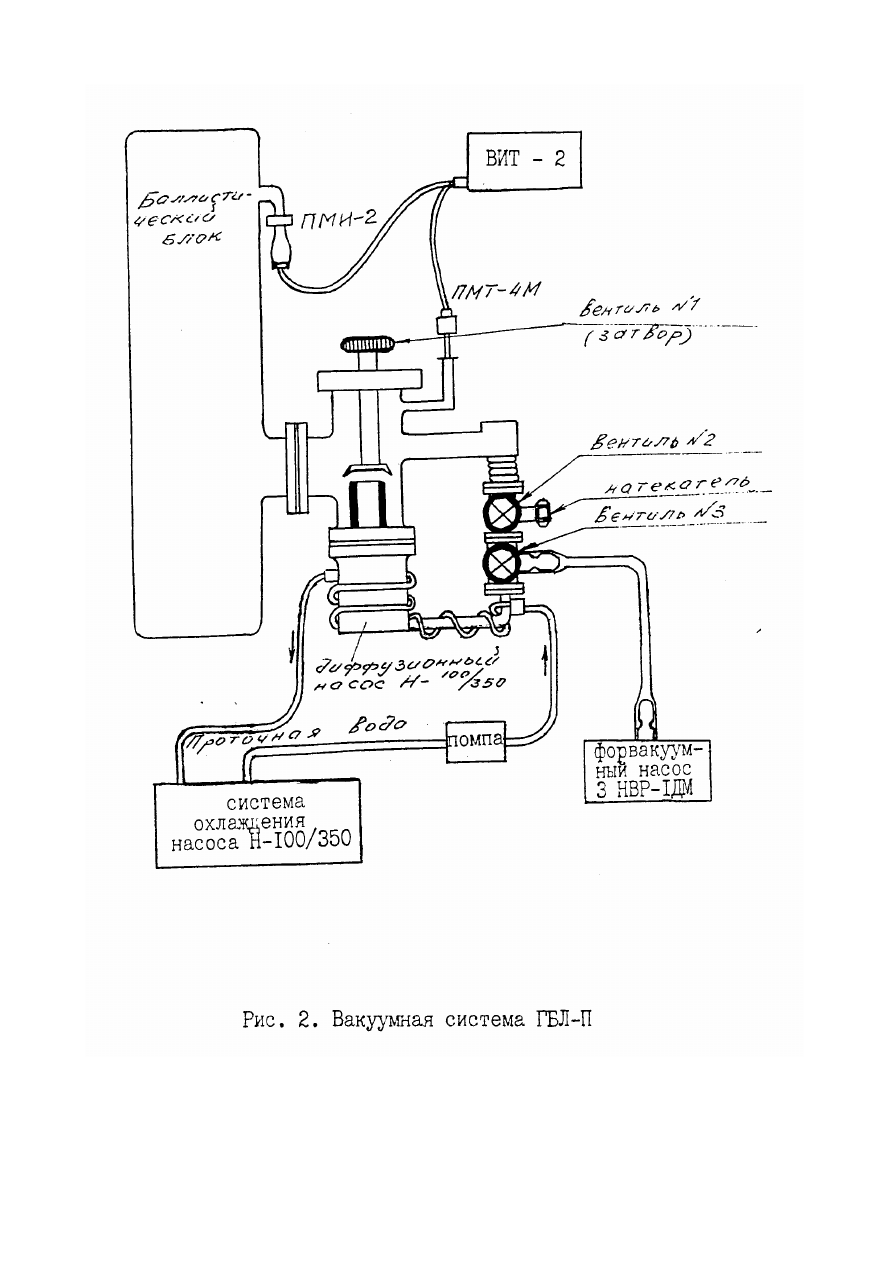

- включить электроплитку диффузионного насоса;
- через 30 мин. приоткрыть вентиль 1, убедиться по термопарной части вакуумметра в

том, что вакуум улучшается. В этом случае вентиль 1 закрывается и вновь открывается. Это
повторяется 4-5 раз;

- включить ионизационную часть вакуумметра «измерение», кроме ПМИ-2;
- открыть вентиль 1 полностью;
- при достижении давления 0,1 Па (1

⋅10 мм рт. столба), что соответствует 9 - 10 мВ

на стрелочном индикаторе ВИТ-2, включается ПМИ-2 и режим работы ВИТ-2 переводится
на ионизационную часть;

−

- вести откачку воздуха в баллистическом блоке до рабочего давления

≈ 4⋅10 Па ( <

⋅10 мм рт. столба);

−

- непрерывно работают форвакуумный и диффузионный насосы и подается вода для

охлаждения диффузионного насоса.

3.5.7 Проконтролировать

отсутствие

загрязненности

оптических

деталей

интерферометра по ходу лучей в оптической схеме. При необходимости очистить
оптические детали колонковой кисточкой или ватой, смоченной в спирте.

3.5.8 Дезарретировать сейсмометр в интерферометре. Внешним осмотром

проконтролировать  отсутствие  повреждений  плоских  пружин  сейсмометра.  Задавая
небольшие  отклонения  маятнику  сейсмометра  от  положения  равновесия,  убедиться  по  его
свободным  колебаниям  в  отсутствии  затираний  в  демпфере  сейсмометра.  С  помощью
секундомера проконтролируйте период колебаний маятника, который должен быть более 3 с.

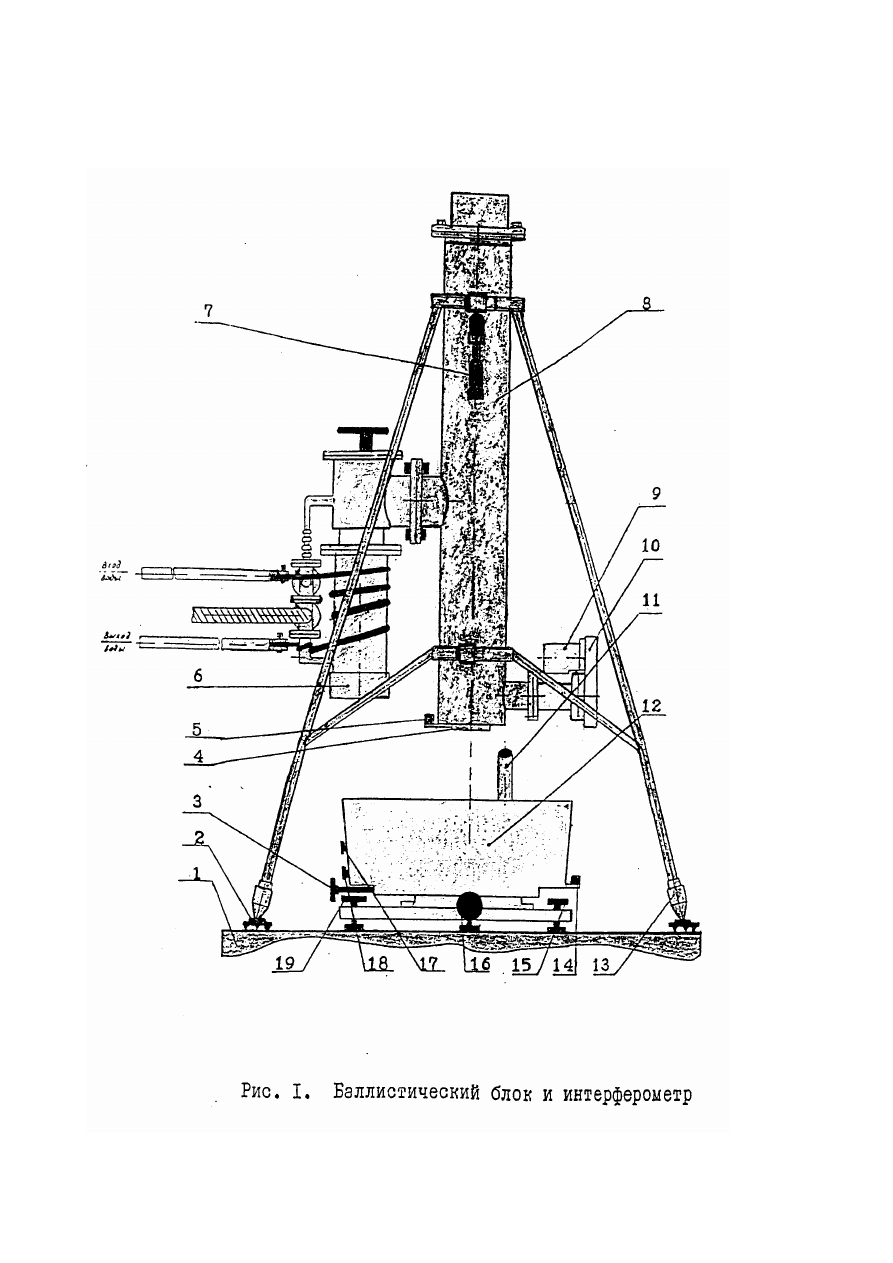

(период колебаний маятника сейсмометра регулируется ручкой 17, рис. 1).

3.5.9 Включить питание лазера, рубидиевого стандарта частоты и всех модулей

устройства Камак, одновременно с включением должны загораться сигнальные лампочки.

3.5.10 Проверить совмещение оси лазерного пучка в опорном плече интерферометра с

центром диафрагмы на входе фотоприемника. При необходимости провести такое
совмещение поворотом и подъемом выходного юстировочного зеркала. Неточность
совмещения не должна превышать 0,3 мм.

3.5.11 Выставление измерительного луча интерферометра ГБЛ в вертикальное

положение.

3.5.11.1 Привести уровни интерферометра 14 (рис. 1) в нулевое положение с помощью

подъемных винтов 15, 19.

3.5.11.2 Установить в блоке управления гравиметром тумблер «Цикл-Стоп» в

положение «Стоп», а тумблер «Вкл-Сброс УО» в положение «Сброс УО» (см. рис. 3).

3.5.11.3 Нажать кнопку «Пуск» в блоке управления гравиметром, СПТ будет

приведено в верхнее положение и останется там до переключения тумблера «Вкл-Сброс УО»
в положение «Вкл».

3.5.11.4 Перекрыть опорный луч интерферометра ручкой управления 18.

Регулировочными  винтами 3, 16 перемещать  интерферометр  в  горизонтальной  плоскости,
чтобы  ввести  луч  лазера  в  окно 4 баллистического  блока  и  совместить  с    входной
диафрагмой  фотоприемника  отраженный  от  СПТ  луч  с  помощью  визирной  трубы 11 с
ошибкой не более 0,3 мм. Переключить тумблер «Вкл-Сброс УО» в положение «Вкл», СПТ
упадет в ловушку.

3.5.11.5 С помощью подъемных винтов 15, 19 и винтов 3, 16 интерферометра

добиться, чтобы при падении СПТ (однократно или циклически) луч, отраженный от него, не
смещался по диафрагме, находящейся в фокусе визирной трубы 11 контроля интерференции
лучей лазера. В этом случае измерительный луч лазера направлен вертикально вверх.

Примечание: Блок управления гравиметром работает в двух режимах. В первом

режиме  (полуавтоматическом)  выполняется  однократное  измерение.  В  этом  режиме
предусмотрены  различные  операции,  выполняемые  при  настройке  баллистического  блока:
задержка  сброса  СПТ,  ручной  сброс  и  т.д.  При  этом  тумблер  «Цикл-Стоп»  стоит  в
положении  «Стоп».  Во  втором  режиме  измерения  ведутся  автоматически,  а  тумблер
«Цикл-Стоп» стоит в положении «Цикл».

3.5.12 Проконтролировать вращение СПТ, которое выполняется по блику,

отраженному от передней грани уголкового отражателя во время его падения. Уход блика
наблюдают на световом фоне (экране) на верхней крышке интерферометра.

3.5.12.1 Горизонтальными подвижками интерферометра с помощью винтов 3,16

выходной измерительный луч интерферометра направить на уголковый отражатель СПТ. С
этим лучом совместить автоколлимационный блик, отраженный от передней грани
уголкового отражателя, на экране, расположенном на верхней крышке интерферометра.

3.5.12.2 Тумблер «Цикл-Стоп» установить в положение «Цикл», а тумблер «Вкл-

Сброс УО» - в положение «Вкл» и нажать кнопку «Пуск». Прибор начинает работать в
автоматическом режиме.

3.5.12.3 Наблюдать перемещение блика по экрану во время свободного падения

уголкового отражателя, характеризующее вращение СПТ. Уход блика не должен быть более
2 мм.

3.5.12.4 Недопустимый разворот СПТ устраняется с помощью юстировочных винтов

СПТ (см. ТО), приближая или отдаляя соответствующие части СПТ от плоскости верхнего
фланца. Поворотами в резьбе специальным ключом игл СПТ добиться уменьшения
перемещения автоколлимационного блика по экрану до допустимой величины. Для
выполнения этой юстировки необходимо вскрыть прибор.

3.5.13 Согласно инструкции к йодному лазеру (ГБЛ.07.10.000ПС) провести контроль

длины волны излучения рабочего лазера (не рекомендуется держать включенным йодный
лазер более 0,5 часа).

3.5.14 Подготовить к работе электронно-счетную часть, включая ЭВМ, для этого:

3.5.14.1 Подключить с помощью заземляющих проводников корпус ЭВМ к общему

контуру заземления.

3.5.14.2 Подключить ЭВМ, монитор и принтер к сети 220 В 50 Гц с помощью

колодки-фильтра и произвести соединение ЭВМ со счетчиком электронно-счетного блока с
помощью кабеля №8.

3.5.14.3 Выключить блок привода, включить кнопку «Пуск» блока управления

гравиметром для приведения цепей шагового двигателя в исходное положение (горят
светодиоды 2,4) и снова включить блок привода.
