ГКИНП (ГНТА)-04-122-03 ИНСТРУКЦИЯ ПО РАЗВИТИЮ ВЫСОКОТОЧНОЙ ГОСУДАРСТВЕННОЙ ГРАВИМЕТРИЧЕСКОЙ СЕТИ РОССИИ - часть 5

1) Осмотр гравиметра.
2) Проверку и регулировку хода подъемных винтов.
3) Проверку плавности вращения подвижной части гравиметра вокруг горизонтальной оси.
4) Проверку плавности вращения микрометренных винтов.
5) Проверку плавности вращения барабана оптического микрометра.
6) Проверку плавности вращения лимба угломерного устройства.
7) Проверку и коррекцию положения шкалы в поле зрения окуляра.
8) Проверку и установку осветительных лампочек гравиметра, угломерного устройства и термостатов.
9)  Проверку  работы  переключателей  термометров  термостатов.  Перечисленные  проверки  выполняют

согласно Приложению 23.

10) Исследование правильности работы и определение погрешностей оптического микрометра (Приложение

24).

11) Геометрические проверки и юстировки гравиметра (Приложение 25).
12) Исследование термостатов (Приложение 26).
13) Определение барометрического коэффициента гравиметра (Приложение 27).
14) Определение диапазона возможных измерений гравиметром (Приложение 28).
15) Установку диапазона измерений (Приложение 29).
16) Контрольный рейс (Приложение 22).
7.4.2. В течение полевого периода выполняют следующие исследования и проверки гравиметра:
1) Проверку плавности вращения подвижной части гравиметра вокруг горизонтальной оси.
2) Проверку плавности вращения микрометренных винтов.
3)  Проверку  плавности  вращения  барабана  оптического  микрометра.  Указанные  проверки  выполняют  по

мере необходимости.

7.4.3.  Проверку  и  коррекцию  положения  шкалы  в  поле  зрения  окуляра  выполняют  один  раз  в  месяц  и  по

мере необходимости.

7.4.4. Проверку и установку осветительных лампочек гравиметра и угломерного устройства выполняют по

мере необходимости.

Проверки по пунктам 7.4.3 и 7.4.4 выполняют в соответствии с указаниями Приложения 23.
7.4.5.  Геометрические  проверки  и  юстировки  гравиметров  выполняют  один  раз  в 2 месяца  и  по  мере

необходимости (Приложение 25).

7.4.6. Исследование термостатов выполняют один раз в 10 дней и по мере необходимости (Приложение 26).
7.4.7. Установку диапазона измерений выполняют за 12 часов до начала рейса (Приложение 29).

7.5. Методика поверки гравиметров типа ГНУ-К

7.5.1.  При  получении  гравиметров  с  завода,  или  после  ремонта,  сопровождавшегося  разборкой  прибора,

проводят полное исследование гравиметра, включающее:

1) Осмотр гравиметра.
2) Проверку и регулировку хода подъемных винтов.
3) Проверку плавности вращения микрометренного винта.
4) Проверку и установку осветительной лампочки.
5) Проверку и исправление положения шкалы в поле зрения окуляра гравиметра.
6) Проверку и установку уровней гравиметра.
Проверки, перечисленные в п.п. 2 - 6, выполняют согласно указаниям, изложенным в Приложении 30.
7) Определение и регулировку чувствительности упругой системы (Приложение 31).
8) Определение времени становления отсчета (Приложение 32).
9) Определение смещения нуль-пункта (Приложение 33).
10)  Определение  цены  деления  гравиметра  методом  наклона  с  помощью  установки  УЭГП  при  различной

температуре (Приложение 34).

11) Определение цены деления гравиметра на узко диапазонном эталонном полигоне (Приложение 35).
12) Определение диапазона возможных измерений (Приложение 28).
13)  Определение  средней  квадратической  погрешности  единичного  измерения  разности  ускорения  силы

тяжести по лабораторным исследованиям (Приложение 36).

14) Определение барометрического коэффициента (Приложение 27).
15) Определение температурного коэффициента и температурного гистерезиса согласно ГОСТ 13017-83.
16) Испытание радиационной безопасности согласно ГОСТ 13017-83.
17) Выполнение контрольного рейса (Приложение 22).
7.5.2. Перед каждым выездом на полевые работы повторяют исследования, описанные в п. 7.5.1 под №№ 1 -

7, 9 - 12, 17.

7.5.3.  Определение  барометрического  коэффициента  выполняют  один  раз  в  один-два  года  и  по  мере

необходимости.

7.5.4. В течение каждого полевого периода выполняют следующие проверки каждого гравиметра:

1) Проверку и регулировку хода подъемных винтов (по мере необходимости).
2) Поверку плавности вращения микрометренного винта (по мере необходимости).
3) Проверку и коррекцию положения шкалы в поле зрения окуляра гравиметра выполняют один раз в месяц

и по мере надобности.

4) Проверку и установку осветительной лампочки выполняют по мере надобности.
5) Проверку и установку уровней гравиметра выполняют ежедневно перед началом работы.
Перечисленные проверки (1 - 5) выполняют в соответствии с Приложением 30.
7.5.5. Определение цены деления гравиметра с помощью УЭГП выполняют в каждом сезоне до начала и по

окончании полевых работ, а также по мере необходимости (Приложение 34).

7.5.6. Определение смещения нуль-пункта выполняют в каждом рейсе (Приложение 33).
7.5.7. Определение и регулировку чувствительности упругой системы выполняют один раз в 2 месяца и по

мере необходимости (Приложение 31).

7.6. Исследования барометров-анероидов

Барометры-анероиды, используемые при полевых работах, сравнивают до начала и по завершении полевых

работ с ртутными барометрами метеорологических станций для определения добавочных поправок. Остальные
постоянные  анероидов  определяют  один  раз  в 3 года,  для  чего  их  направляют  в  соответствующие  органы
Госстандарта России.

В процессе полевых работ анероиды не реже одного раза в 10 дней сравнивают между собой.

8. ОБЩИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ НА ПУНКТАХ

8.1.  Измерения  на  пунктах  должны  выполняться  таким  образом,  чтобы  в  пределах  установленной

программы,  описанной  в  данной  Инструкции,  обеспечить  их  максимальную  точность  и  надежный  контроль.
Для этой цели необходимо создать максимально благоприятные условия наблюдений, свести к минимуму такие
помехи,  как  влияние  вибраций  и  микросейсм,  колебания  температуры,  остаточные  погрешности  учета
приливных  эффектов,  разности  сокачаний  и  т.д.  Все  разнообразие  внешних  влияний  Инструкцией  не  может
быть  учтено.  Поэтому  достижение  высшей  точности  требует  высокой  квалификации  исполнителей  и
чрезвычайно  внимательного  отношения  к  аппаратуре,  внешним  условиям  и  результатам,  получаемым  в
процессе измерений; эти результаты должны быть объектом непрерывного внимания и анализа.

8.2.  Исполнители  должны  тщательно  изучить  правила  Инструкции  по  эксплуатации  приборов  всех

применяемых комплексов и строго придерживаться их, наряду с правилами данной Инструкции.

8.3.  На  пунктах  наблюдений  приборы  устанавливают  симметрично  относительно  центра  марки  на

минимальном расстоянии от нее (Приложение 37).

Элементы редукции к центру марки определяют для каждого прибора при каждой его установке на пункте и

фиксируют в журнале наблюдений. Высота прибора и его эффективной точки относительно гравиметрического
центра определяется с погрешностью 2 мм, а горизонтальное расстояние и азимут, соответственно, измеряют с
погрешностью 10 мм и 5°.

8.4.  Результаты  наблюдений  на  пунктах  записывают  в  журналы  установленной  формы  (Приложение 37).

Для каждого прибора должен быть свой журнал, в них, наряду с регистрацией гравиметрических определений,
должны быть зафиксированы замечания наблюдателей по поводу условий измерений и объяснены все случаи
исключения отдельных измерений.

8.5.  На  каждом  пункте  в  журнал  записывают  момент  начала  каждой  серии  измерений  по  Московскому

времени  с  точностью  до 1 минуты  с  учетом  летнего  времени  (в  период  его  действия).  Отметка  об  этом  в
журнале обязательна.

8.6.  При  выполнении  гравиметровых  связей  отсчеты  по  всем  гравиметрам  на  всех  пунктах  должны

выполняться в течение минимального времени.

8.7. На каждом пункте во время наблюдений в непосредственной близости от гравиметрической аппаратуры

измеряют атмосферное давление и температуру воздуха.

8.8. Наблюдения, по возможности, ведутся в наиболее благоприятное время суток, когда влияние различных

промышленных помех (вибрации, работа транспорта, колебания напряжения в электросети и т.д.) снижаются.
При  появлении  сильных  вибраций  или  микросейсм,  затрудняющих  отсчеты  по  приборам,  работа  временно
прекращается.

8.9. Термостаты приборов должны быть постоянно включены как при наблюдениях на пунктах, так и при

транспортировке.

8.10.  Для  охлаждения  диффузионного  насоса  при  его  работе  необходима  проточная  вода.  Может  быть

использован  обычный  водопровод  с  температурой  воды  не  выше +20 °С,  ориентировочный  расход  которой
составляет 50 литров  в  час.  Вода  подводится  к  насосу  с  помощью  резиновых  шлангов.  Допускается  подачу
воды  осуществлять  с  помощью  труб  на  расстоянии 20 и  более  метров.  На  пунктах  где  нет  водопровода
используется  блок  охлаждения  воды  и  помпа  для  ее  прокачки  через  охлаждающую  спираль  диффузионного
насоса.

8.11. В процессе работы на каждом пункте наблюдатель выполняет контрольные вычисления (Приложения

38.2 - 38.4). Не завершив их, с пункта уезжать запрещается.

9. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ С БАЛЛИСТИЧЕСКИМ ГРАВИМЕТРОМ ГБЛ

9.1. Установка аппаратуры и подготовка ее к измерениям

9.1.1.  В  помещении  пункта  необходимо  установить  и  поддерживать  требуемую  температуру  воздуха,

произвести  сборку  баллистического  блока  с  блоком  затворов,  вакуумным  вводом  и  установить  собранный
баллистический  блок  в  штативе  на  постаменте  над  маркой  или,  если  это  невозможно,  на  минимальном
расстоянии от нее, обеспечивая доступ к разъемам, вакуумным кранам. Установить на место манометрический
преобразователь.  Под  баллистический  блок  установить  интерферометр,  обеспечивая  доступ  к  ручкам
управления. Вблизи интерферометра разместить стандарт частоты, электронно-счетный блок, ЭВМ, устройство
контроля излучения рабочего лазера (йодный лазер), на который направляется луч лазера с интерферометра.

Общий вид баллистического блока и интерферометра приведен на рис. 2.
9.1.2.  Приборы  соединить  кабелями  в  соответствии  с  маркировкой  и  схемой  соединений  (Приложение 9),

заземлить приборы.

9.1.3.  По  цилиндрическим  уровням 5 (см.  рис. 2) с  помощью  подъемных  винтов 13 выставить

баллистический блок по вертикали.

9.1.4.  Вскрыть  вакуумную  камеру 8, отвернуть  вакуумный  ввод 10 с  двигателем 9, вынуть  внутреннюю

стойку  с  кареткой - подъемником  и  СПТ.  Проверить  чистоту  входного  стекла 4 баллистического  блока.  При
необходимости  протереть  ее  ватой,  смоченной  спиртом.  Протереть  ватой  со  спиртом  контактирующие
поверхности опор на СПТ и на верхнем фланце баллистического блока. Удалить загрязнения на поверхности
ловушки и других деталях баллистического блока.

9.1.5. Вставить стойку с кареткой в вакуумную камеру, собрать баллистический блок. Соединить вакуумный

шланг и шланги для воды в соответствии с рис. 2 и 3.

Вакуумная система ГБЛ приведена на рис. 3.

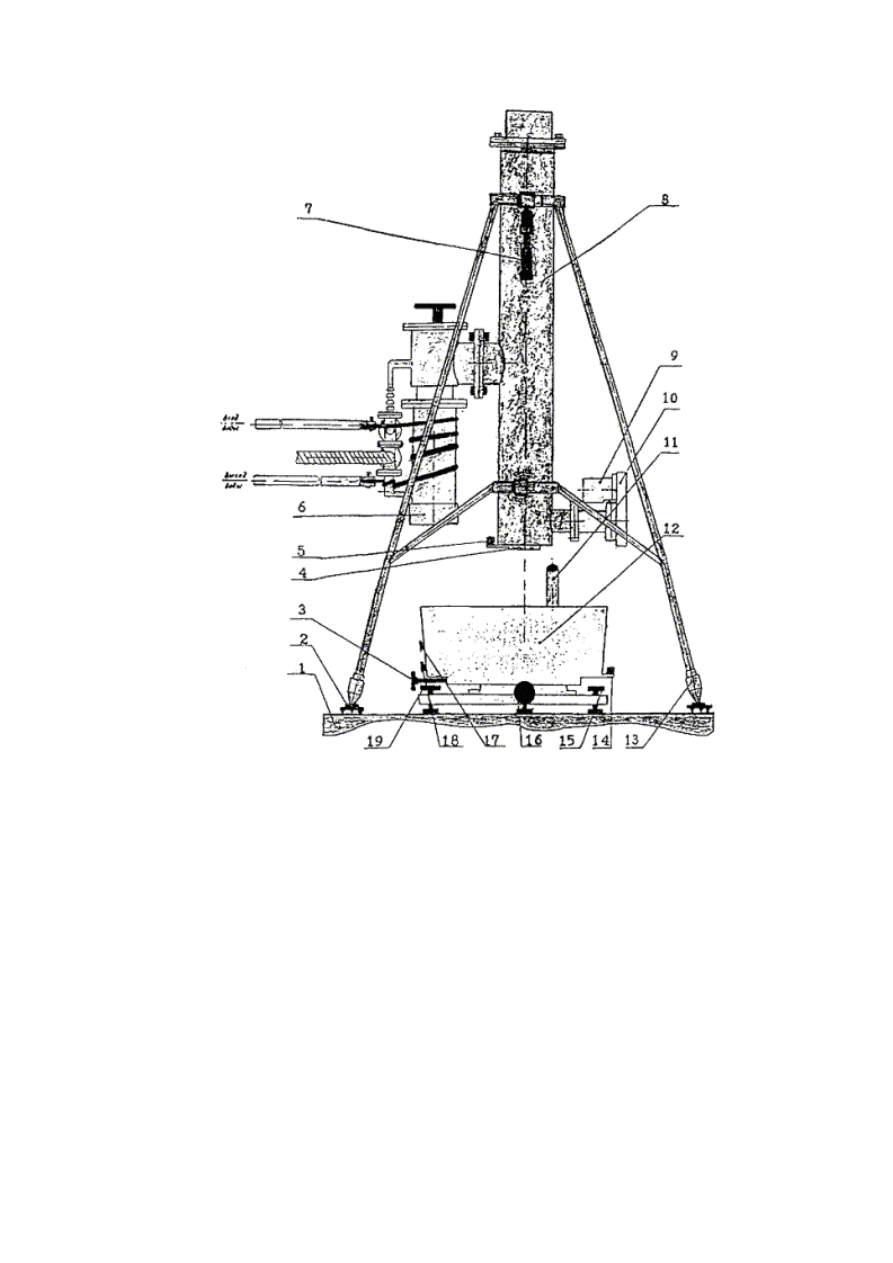

Рис. 2. Баллистический блок и интерферометр

9.1.6. В баллистическом блоке создать рабочий вакуум < 5·10

-6

 мм рт. столба, для этого:

-включить термопарную часть ВИТ-2;
- в исходном положении все вентили и натекатель закрыты;
- включить форвакуумный насос;
- через 30 с открыть вентиль 3;
- через 10 минут открыть вентиль 2, а затем и вентиль 1;
-  после  достижения  в  баллистическом  блоке  давления  ≈ 1,3 Па (1·10

-2

  мм  рт.  столба),  что  соответствует

отсчету 6 мВ на стрелочном индикаторе ВИТ-2 с датчиком ПМТ-4М, закрыть вентиль 1 и вентиль 2;

- подать воду для охлаждения диффузионного насоса 6, рис. 2;
- включить электроплитку диффузионного насоса;
-  через 30 минут  приоткрыть  вентиль 1, убедиться  по  термопарной  части  вакуумметра  в  том,  что  вакуум

улучшается. В этом случае вентиль 1 закрывается и вновь открывается. Это повторяется 4 - 5 раз;

- включить ионизационную часть вакуумметра «измерение», кроме ПМИ-2;
- открыть вентиль 1 полностью;
-  при  достижении  давления 0,1 Па (1·10

-3

  мм  рт.  столба),  что  соответствует 9 - 10 мВ  на  стрелочном

индикаторе ВИТ-2, включается ПМИ-2 и режим работы ВИТ-2 переводится на ионизационную часть;

- вести откачку остаточного газа в баллистическом блоке до рабочего давления ≈ 4·10

-4

 Па (< 5·10

-6

 мм рт.

столба);

-  непрерывно  работают  форвакуумный  и  диффузионный  насосы  и  подается  вода  для  охлаждения

диффузионного насоса.
