Среднее   значение   превышения   через   препятствие   между   постоянными   реперами,

полученное вторым наблюдателем из полуприема 2

-16,772 дел. рейки = -0,8386 м.

При нивелировании I класса  через препятствия шириной от 400 до 1000 м делают

четыре сдвоенных приема и при ширине препятствия более 1000 м - шесть сдвоенных
приемов. Одну половину приемов выполняют способом "подвижной марки", а вторую -
способом   "наведения".   При   нивелировании   II   класса   соответственно   делают   три   или
четыре приема любым способом.

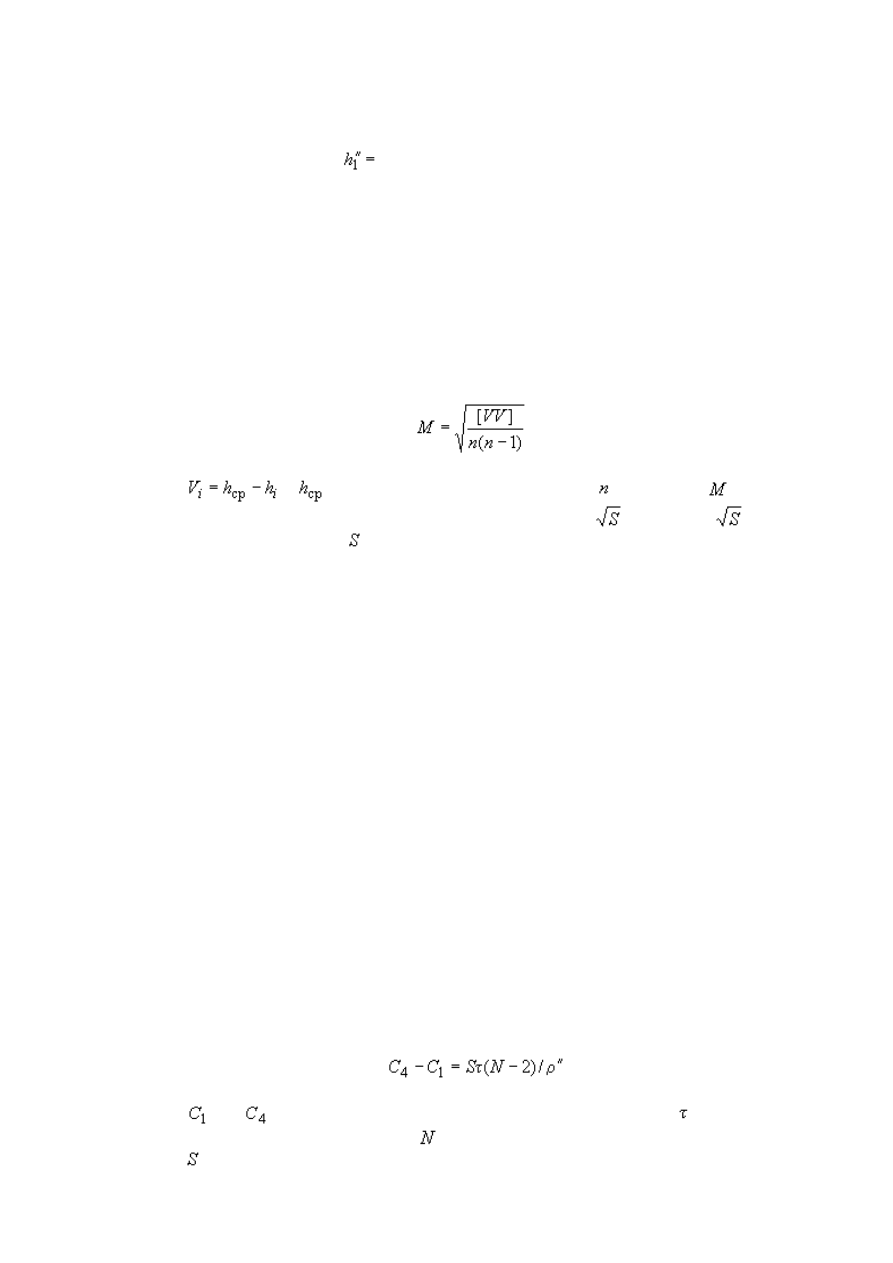

Средняя   квадратическая   ошибка   передачи   высот,   вычисленная   по   сходимости

результатов из сдвоенных приемов, по формуле:

*,

где

;

  -   превышение,   полученное   из     приемов;

  не   должно

превышать   на   линиях   нивелирования   I   класса   -   3   мм

  и   5   мм

на   линиях

нивелирования   II   класса;     -   ширина   препятствия,   км.   При   необходимости   число
сдвоенных приемов может быть увеличено. Наблюдения должны выполняться в течение
не менее чем трех дней.

________________
* Формула и экспликация к ней соответствуют оригиналу.

ПРИЛОЖЕНИЕ 30



НИВЕЛИРОВАНИЕ ЧЕРЕЗ ПРЕПЯТСТВИЯ ШИРИНОЙ БОЛЕЕ 400 М

СПОСОБОМ "НАВЕДЕНИЯ"

При   способе   "наведения"   определяют   наклон   линии   визирования   относительно

горизонтальной визирной линии по величине отклонения пузырька уровня от середины
при   наведении   биссектора   сетки   нитей   нивелира   на   штрих   щитка.   Наклон   трубы
осуществляется при помощи элевационного винта. На щитке, используемом при способе
"наведения",   должно   быть   четыре   штриха.   Ширину   штрихов   определяют,   как   и   при
передаче высот, способом "совмещения", но расстояние между штрихами должно быть
только в 2,5 раза больше толщины  штриха. Прежде чем приступить к передаче  высот
способом   "наведения",   необходимо   проверить   на   расстоянии,   равном   ширине
препятствия, будут ли видны изображения концов пузырька уровня в поле зрения трубы
нивелира при визировании на крайние штрихи щитка или проверить удовлетворяет ли
расстояние между крайними штрихами условию:

,

где

  и

  -   расстояния   от   индекса   до   штрихов   1   и   4;     -   цена   деления

цилиндрического уровня на 0,8 мм;

  - число делений уровня, видимых в поле зрения

трубы;   - ширина препятствия, мм.

В   случае   необходимости   изготавливают   новые   щитки   с   меньшими   расстояниями

между штрихами.

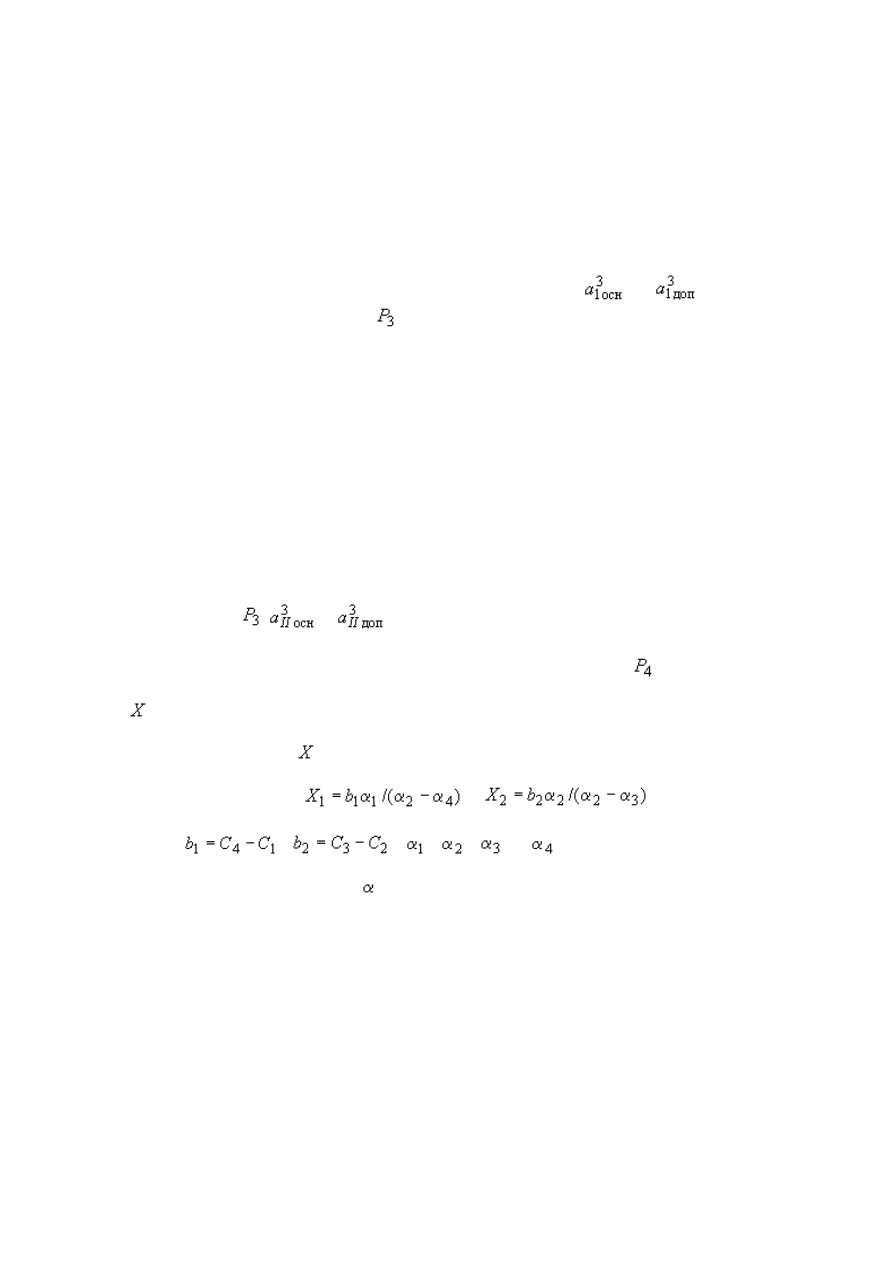

Последовательность отсчетов по дальней рейке при способе "наведения" следующая.

Устанавливают   щиток   на   дальней   рейке   так,   чтобы   изображения   штрихов

располагались  симметрично  относительно биссектора  нивелира, а положение  пузырька
цилиндрического   уровня   было   на   середине   и   отсчет   по   барабану   -   50.   Помощник
наблюдателя   отсчитывает   при   помощи   индекса   щитка

  и

  по   основной   и

дополнительной шкалам рейки

 с точностью до 0,1 деления рейки (0,5 мм) и сообщает

эти отсчеты по радио наблюдателю.

Затем наблюдатель делает отсчеты по концам пузырька цилиндрического уровня при

точном   наведении   биссектора   поочередно   на   все   штрихи   щитка.   Биссектор   на
изображения штрихов наводят вращением элевационного винта по ходу часовой стрелки.
Отсчеты   по   концам   пузырька   уровня   начинают   примерно   через   30   с,   после   того   как
убедились,   что   пузырек   уровня   неподвижен,   в   биссекторе   находится   нужный   штрих
щитка, а отсчет по барабану равен 50. Таких наведений на каждый штрих щитка делают
два при ширине препятствия до 600 м, три - от 600 до 1000 м и четыре - более 1000 м.
Последующий   ряд   наведений   на   штрихи   щитка   осуществляют   в   порядке,   обратном
предыдущему.   Из   отсчетов   по   концам   пузырька   уровня   вычисляют   среднее.
Поворачивают щиток на 180° и повторяют визирования на все штрихи щитка. Помощник
наблюдателя делает отсчеты при помощи индекса щитка по основной и дополнительной
шкалам рейки

(

 и

).

В такой же последовательности выполняют отсчеты по рейке

. Нивелирование через

препятствие способом "наведения" показано на рис.34. Введены следующие обозначения:

  -   расстояние   от   проекции   биссектора   на   рейке,   при   положении   пузырька

цилиндрического   уровня   на   середине,   до   штриха   щитка,   на   который   выполняли
наведение. Величину

 вычисляют по формулам:

 и

,

где

,

;

,

,

  и

  -   углы   наклона   визирной   линии,

измеренные   при   помощи   уровня   при   наведении   соответственно   на   верхние   и   нижние
штрихи щитка. Углы наклона   определяют в полуделениях шкалы уровня.

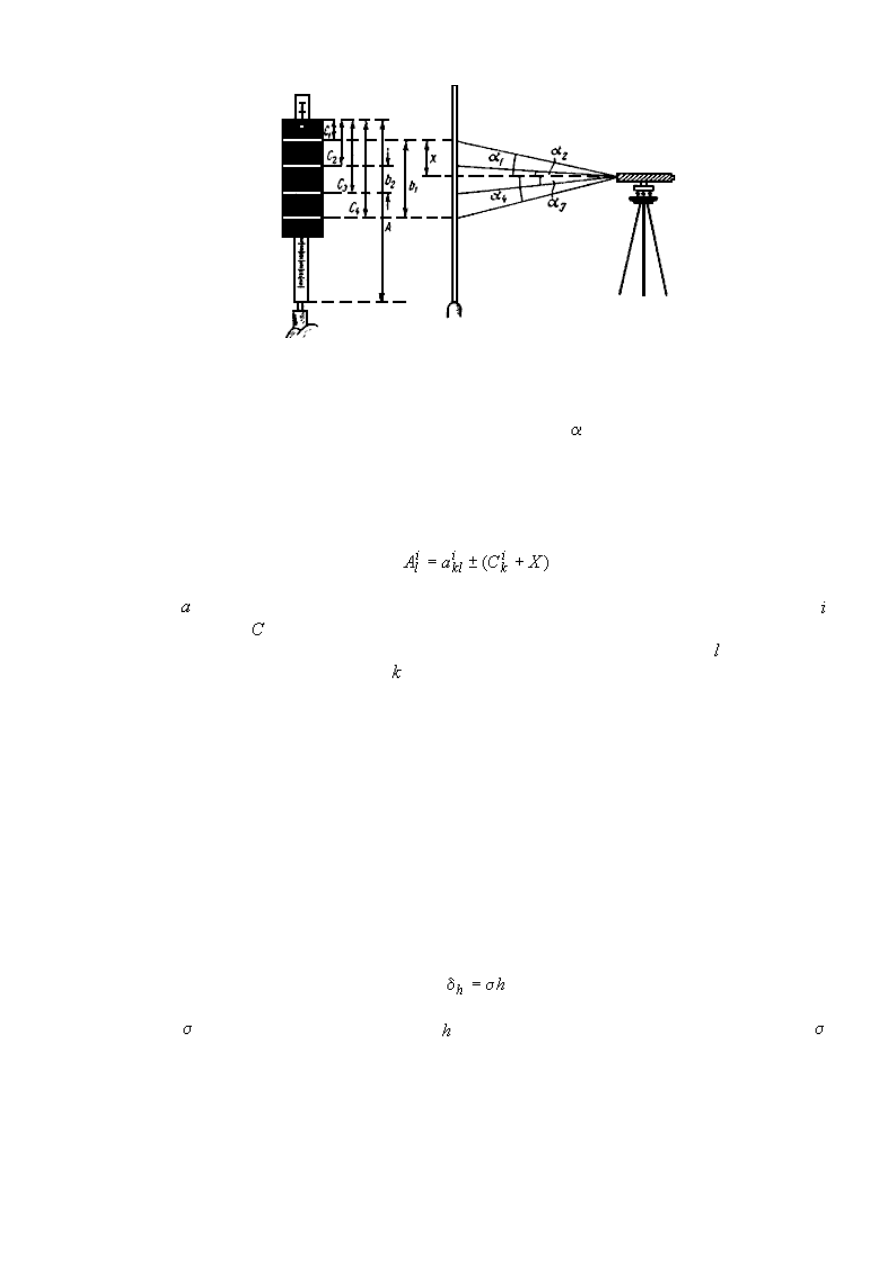

Рис.34. Принцип передачи высоты через водное препятствие способом "наведения"

В зависимости от расположения нуля шкалы уровня   находят по разным формулам.

Поэтому при передаче высот необходимо особенно тщательно следить за правильностью
определения наклона визирной линии.

Отсчет по дальней рейке равен

,

где   - отсчет по соответствующей шкале рейки, взятый при помощи индекса щитка;

- номер рейки;    - расстояние от середины штриха до индекса (знак минус стоит перед
скобками,  если  индекс  щитка  внизу,  знак  плюс - если  индекс  вверху);     - положение
щитка и название штриха шкалы,   - номер штриха.

Дальнейшую   обработку   наблюдений   выполняют   так   же,   как   и   при   передаче   высот

способом "совмещения".

Образец   записи   в   журнале   и   обработка   результатов   передачи   высот   способом

"наведения" приведены в табл.37.

При передаче высот нивелирами с компенсатором могут применяться только способы

"совмещения" и "подвижной марки".

После подсчета превышений между соседними реперами при нивелировании III и IV

классов за среднюю длину метра комплекта реек вводят поправку, которую вычисляют по
формуле

,

где   - поправочный коэффициент;   - превышение, м. Для удобства нахождения

строят   график   интерполирования   (рис.35).   На   миллиметровой   бумаге   показывают   все
результаты   компарирования   реек   при   помощи   контрольных   линеек,   как   до   и   после
полевых работ, так и во время них.



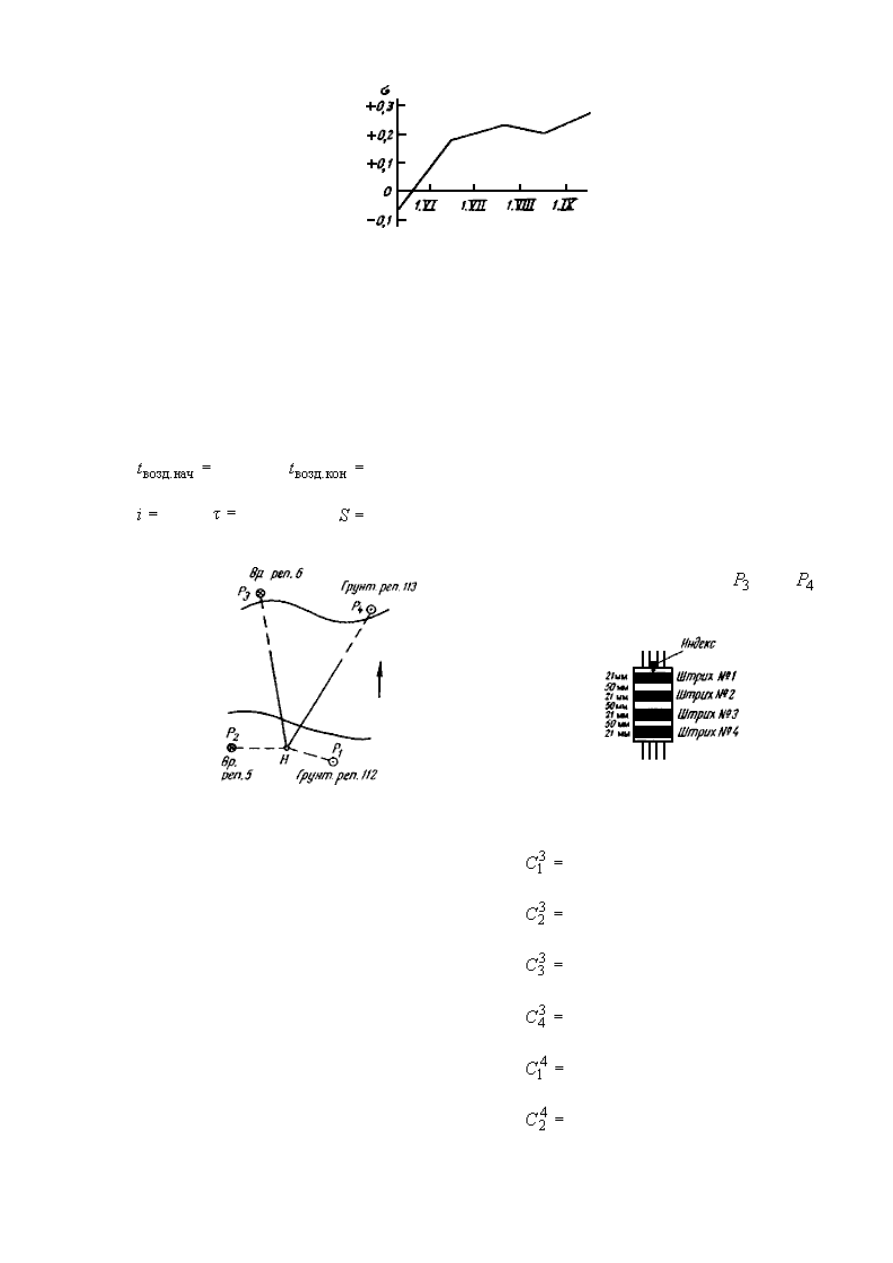

Рис.35. График интерполирования за среднюю длину метра комплекта реек

ТАБЛИЦА 40



Образец записи наблюдений и вычислений при нивелировании через препятствие

шириной 400 м способом "наведения"

Дата 8.08.99 г. Начало 9 ч 15 мин; конец 9 ч 50
мин

+16,8 °С,

+17,4 °С

H-05 N 11036 Прием II. Полуприем 2

+1,6",

10,00"/2 мм,

700 м





На   дальних   рейках

  и

установлены щитки вида

Расположение   реперов   и   реек,   направление
прямого хода

Результаты компарирования щитков;

50,85 мм =1017 дел. барабана;

121,70 мм =2434 дел. барабана;

192,86 мм =3857 дел. барабана;

263,90 мм =5278 дел. барабана;

50,46 мм =1009 дел. барабана;

120,40 мм =2408 дел. барабана;
