ГКИНП (ГНТА)-03-010-03 ИНСТРУКЦИЯ ПО НИВЕЛИРОВАНИЮ I, II, III и IV классов - часть 31

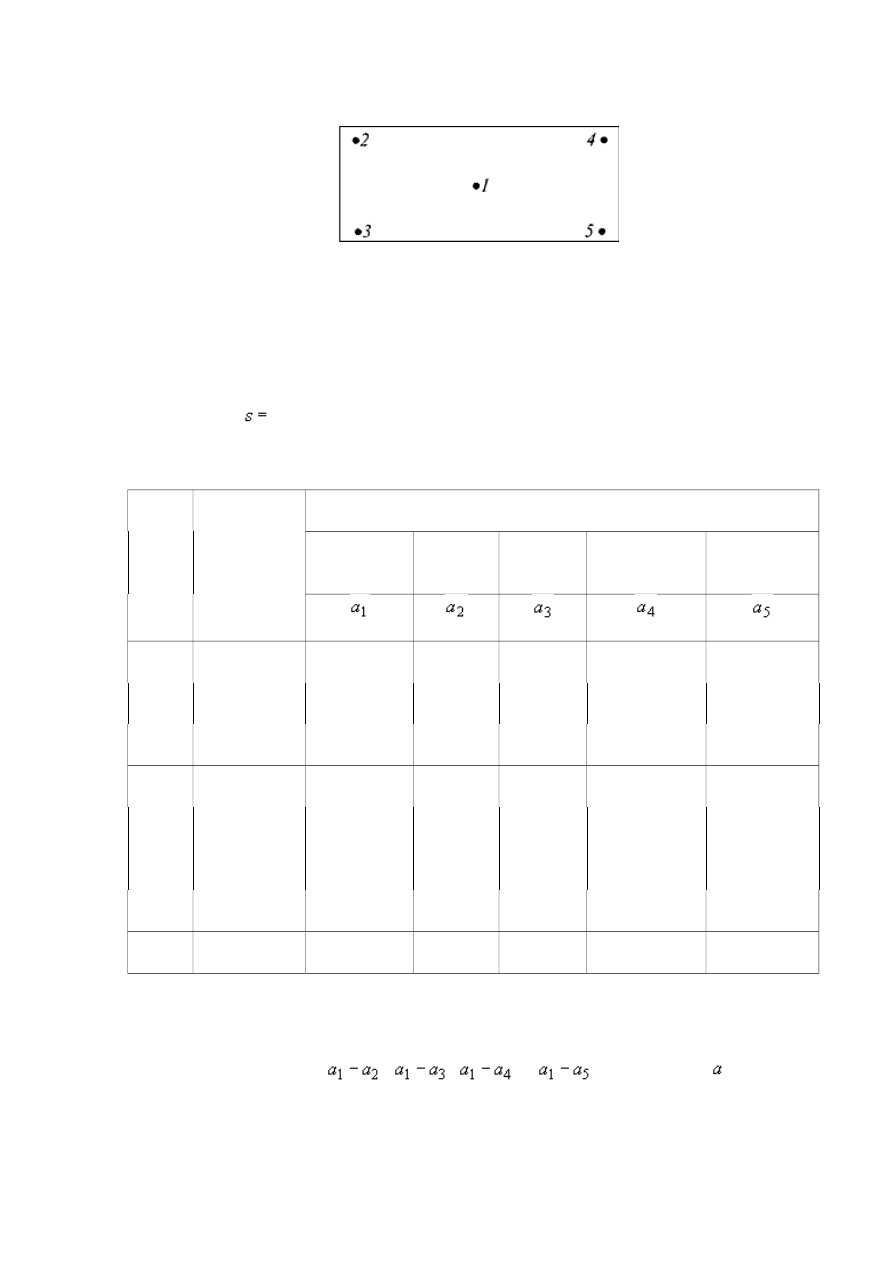

Рис.32. Схема установки пятки рейки




ТАБЛИЦА 30



Поверка перпендикулярности плоскости пятки к оси рейки

Рейка N 5615

15,0 м

12.05.01 г., 8 ч 15 мин



Облачно, слабый ветер, изображение спокойное.





Отсчеты по барабану, когда рейка установлена на костыле

Номер

приема

Номер

штриха

центром

пятки

передним

краем

задним

краем

левым

краем

правым

краем

I

24,4

64,6

65,0

65,0

67,1

65,4

65,4

65,2

66,0

68,6

68,6

66,2

65,4

64,0

66,4

65,2

Среднее

65,4

65,2

65,0

67,4

66,4

83,7

11,8

10,6

10,5

10,9

11,6

11,2

10,2

10,6

9,6

10,0

9,6

8,8

10,8

11,4

10,2

Среднее

10,9

9,9

10,6

10,6

10,6

Остальные два приема не приводятся.

Вычисляют разности:

,

,

  и

  (табл.31), где     - среднее из

отсчетов по барабану, когда рейка установлена на костыле точками пятки 1, 2, 3, 4 и 5.

ТАБЛИЦА 31

Номер

приема

Разности (в делениях барабана)

1

+0,2

+0,4

-2,0

-1,0

+1,0

+0,3

+0,3

+0,3

2

+1,0

-0,1

-0,6

+1,3

+0,6

+0,8

-1,2

+0,9

3

+1,2

+1,0

-0,8

+1,0

+0,6

+0,3

-1,0

+0,2

Средняя

+0,8

+0,4

-0,9

+0,4

Средняя, мм

+0,04

+0,02

-0,04

+0,02

Если есть средние значения разностей

 больше 0,1 мм, то при нивелировании I

класса такой рейкой необходимо пользоваться подпятником. При нивелировании II класса
подпятник применяют, если

 больше 0,2 мм.

ПРИЛОЖЕНИЕ 19



ОПРЕДЕЛЕНИЕ СТРЕЛКИ ПРОГИБА РЕЙКИ

В   результате   внешних   воздействий,   а   также   небрежного   обращения   с   инварными

рейками они коробятся. Коробление может быть причиной погрешностей нивелирования.
Поэтому два раза в месяц при нивелировании I и II классов следует определять стрелку
прогиба рейки.

Для   этого   рейку   горизонтально   кладут   на   боковое   ребро,   натягивают   тонкую

металлическую   проволоку   или   нить   между   ее   концами,   при   помощи   линейки   или
миллиметровой   бумаги   измеряют   расстояние   от   этой   нити   до   поверхности   инварной
полосы около 2, 30 и 58 делений рейки.

По   полученным   соответственно   расстояниям   ,

  и

  (рис.32   а,   б)   вычисляют

прогиб по формуле:

.

При

7 мм,

15 мм,

6 мм

+8,5 мм (рис.31, a)*,

при

7 мм,

1 мм,

1 мм

-3 мм (рис.31, б)*.

________________
* Соответствует оригиналу.

Прогиб у инварной рейки должен быть менее 5 мм. Если во время работ в поле прогиб

 стал более 5 мм, то при перерывах рейки укладывают на опоры так, как показано на

рис.32, в, г.

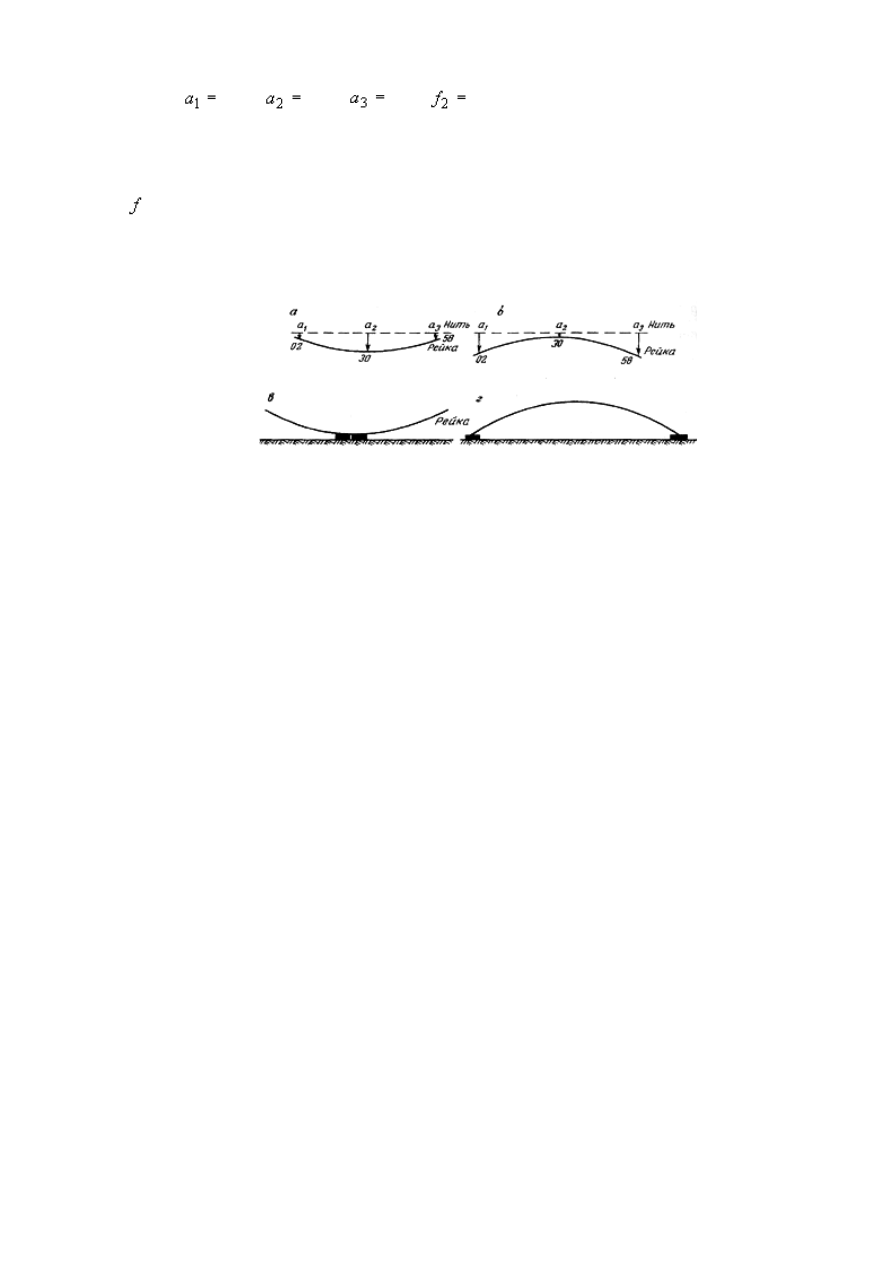

Рис.32*. Схемы определения стрелки прогиба рейки

________________

* Нумерация рисунка соответствует оригиналу.

ПРИЛОЖЕНИЕ 20



ПОВЕРКА ПРАВИЛЬНОСТИ НАНЕСЕНИЯ ДЕЦИМЕТРОВЫХ ДЕЛЕНИЙ

ШКАЛ РЕЙКИ

Поверку   выполняют   при   помощи   контрольной   линейки   перед   выездом   в   поле   при

нивелировании I, II и III классов и при получении новых реек при нивелировании IV
класса. У инварных реек определяют ошибки дециметровых интервалов 02-10, 10-30, 30-
50, 50-58 основной шкалы и 60-70, 70-90, 90-110 и 110-118 дополнительной шкалы рейки.
У   деревянных   реек   определяют   ошибки   дециметровых   штрихов   в   интервале   1-29   на
черной   и   47-76   на   красной   сторонах   рейки.   Рейку   укладывают   на   горизонтальную
поверхность.

Отсчеты   по   инварным   рейкам   выполняют   по   двум   краям   штрихов   при   помощи

контрольной   линейки.   В   прямом   ходе   делают   отсчеты   по   левым   краям   штрихов   Л,   в
обратном - по правым П. Отсчеты по левому и правому краям штрихов Л-П не должны
различаться   между   собой   на   исследуемом   интервале   более   чем   на   0,2   мм.   В   случае
больших   расхождений   все   измерения   на   данном   метре   повторяют.   Из   полученных
результатов   берут   среднее,   исключая   грубые   отсчеты   и   просчеты.   Перед   началом   и   в
конце измерений каждого метрового интервала отсчитывают температуру контрольной
линейки. Ошибки дециметровых интервалов при нивелировании I и II классов не должны
превышать   0,1   мм.   Пример   определения   правильности   дециметровых   делений   рейки
приведен в табл.32.

ТАБЛИЦА 32



Проверка правильности нанесения дециметровых делений инварной рейки

N 843 (основная шкала)

Контрольная линейка N 462

1000-0,03+0,018(

20,7 °C), мм Дата: 15.09.01

Номер

полудец

и-

метрово

го

деления

Измерений, мм

Л+П,

2

мм

П-Л,

мм

Среднее

приведенно

е к

начальному

штриху, мм

,*

0,01

мм

Испра

в-

ленна

я

длина,

мм

Ошибка

дециметров

ого деления,

мм

Л

П

1

2

3

4

5

6

7

8

9

+25,0 °С

+25,2 °C

2

00,00 (1) 1,10 (10) 00,55

1,10

00,00

0

00,00

0,00

4

100,02

(2)

101,12

(9)

100,57

1,10

100,02

0

100,02

+0,02

6

199,96

(2)

201,08

(8)

200,52

1,12

199,97

+1  199,98

-0,02

8

300,64

(4)

301,16

(7)

300,61

1,10

300,06

+2  300,08

+0,08

10

400,00

(5)

401,12

(6)

400,56

1,12

400,01

+2  400,03

+0,03

+25,2 °С

+25,2 °C

10

00,04

01,14

00,59

1,10

00,00

0

00,00

0,00

12

100,08

101,14  100,61

1,06

100,02

+1  100,03

+0,03

14

200,06

201,12  200,59

1,06

200,00

+1  200,01

+0,01

16

300,00

301,10  300,55

1,10

299,96

+2  299,98

-0,02

18

400,00

400,14  400,57

1,14

399,98

+2  400,00

0,00

20

500,06

500,16  500,61

1,10

500,02

+3  500,05

+0,05

22

599,98

601,08  600,53

1,10

599,94

+3  599,97

-0,03

24

700,00

701,12  700,56

1,12

699,97

+4  700,01

+0,01

26

800,06

801,20  800,63

1,14

800,04

+4  800,08

+0,08

28

900,02

901,10  900,56

1,08

899,97

+5  900,02

+0,02

30

1000,06  1001,14  1000,60

1,08

1000,01

+5  1000,0

6

+0,06
