ГКИНП (ГНТА)-03-010-02 Инструкция по нивелированию I, II, III и IV классов - часть 30

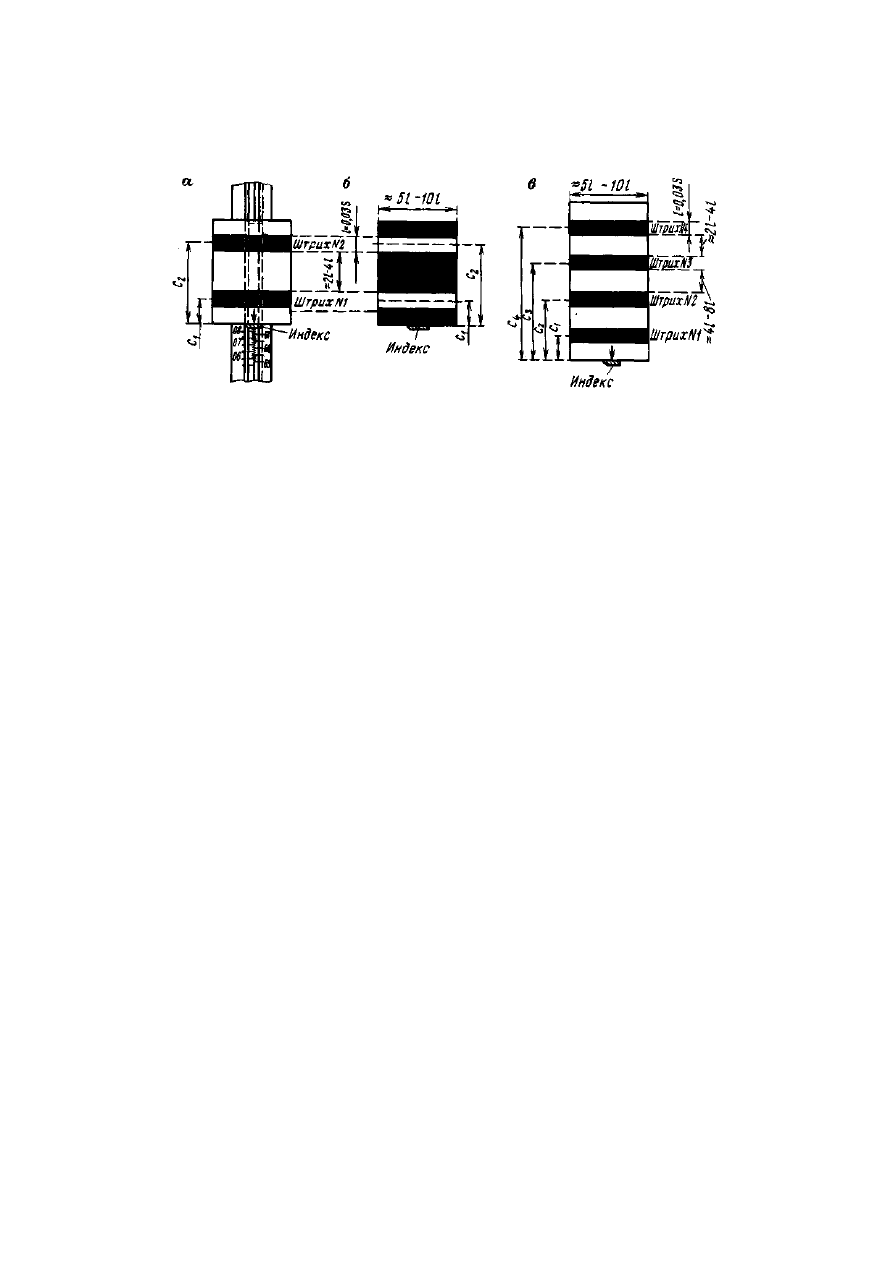

Рис. 33.  Щитки для нивелирования через препятствие способами:

а — «совмещения»; 6—«подвижной марки»; в—«наведения»

Передачу высот выполняют в присутствии начальника партии, главного инженера или

начальника экспедиции.

Порядок наблюдений при передаче высоты способом «совмещения» следующий.
1.   Помощник   наблюдателя   (или   опытный   рабочий)   по   команде   наблюдателя

устанавливает щиток на дальней рейке так, чтобы изображение первого (верхнего) штриха
щитка   находилось   посередине   биссектора   сетки   нитей,   при   этом   концы   пузырька
цилиндрического уровня нивелира должны, быть, точно, совмещены, а отсчет по барабану
был примерно равен 50 делениям.

2. После этого поочередно наблюдатель визирует на ближние рейки  P

I

 и Р

2

и делает

отсчеты по основной и дополнительной шкалам Б

1

осн

, Б

1

доп

, Б

2

осн

 и Б

2

доп

.

3. Затем наблюдатель наводит зрительную трубу нивелира на рейку Р3. По команде

наблюдателя   помощник,   находящийся   у   дальней   рейки,   при   помощи   индекса   щитка
производит по. основной шкале рейки Р

З

 с точностью до 0,1 деления (0,5 мм) отсчет а

3

осн

 и

передает его по радио наблюдателю.

Наблюдатель выполняет пять точных наведений биссектора на первый штрих щитка

при помощи микрометра нивелира, делает отсчеты по барабану и вычисляет b

3

1 осн

.

4.   Затем   такие   же   наблюдения   выполняют   на   второй   штрих   щитка   и   получают

соответственно   отсчеты  а

3

2осн

    и  b

3

2   осн

.     Предварительно   устанавливают   щиток   так,   как

указано в п. 1.

5. Помощник наблюдателя поворачивает щиток на 180°, а наблюдатель визирует на

второй и первый штрихи щитка и получает отсчеты а

3

2доп

, b

3

2доп,

. а

3

1доп

 и  b

3

1 доп

.

Поворот щитка на 180° позволяет исключить ошибки, вызванные неточным знанием

расстояний С

1

 и С

2

.

117

ТАБЛИЦА 38

Образец записи наблюдений и  вычислений при нивелировании через препятствие

шириной 150 – 400 м способом «совмещения»

Расположение реперов и реек,

направление прямого хода

Результаты компарирования щитков:
С

3

1

 = 47,00 мм = 940 дел. барабана;

С

3

2

 = 95,5 мм = 1 9 1 0 дел. барабана;

C

4

2

 = 47,5 мм = 950 дел. барабана;

С

4

2

 = 95,4 мм = 1 908 дел.  барабана.

Отсчеты по ближним рейкам Р

1

 и Р

2

Б

1

осн

37,021

Б

1

доп

 96,274

Б

2

осн

35,945

Б

2

доп

 95,193

Б

1

осн

 - Б

2

осн

 = +1,076

Б

1

доп

 - Б

2

доп

 = +1,081

Во втором полуприеме из отсчетов по ближним рейкам

Р

3

 и Р

4

 на другом берегу имеем:

Б

3

осн

 – Б

4

осн

 = -11,970;    Б

3

доп

 – Б

4

доп

 = -11,974

Отсчеты по дальним  рейкам

Рейка  Р

3

Рейка  Р

4

Штрихи

Основная шкала

индекс вверху

Дополнительная

шкала  индекс

внизу

Основная шкала

индекс внизу

Дополнительная

шкала индекс

вверху

1

2

1

2

1

2

1

2

31
39
30
32
34

96
80
73
96
80

90
68
70
67
60

40
66
60
50
49

86
81
80
74

79

31
50
42
51

46

35
51
38

43
27

41
44
44
48

42

b

а

С

+ 33

19,07

-940

+ 85

20,00

-1 910

+ 71

76,40

+ 940

+ 53

75,46

+ 1 910

+80

29,10

+950

+ 44

28,20

+ 1 908

+ 39

90,30

-950

+ 44

91,26

-1 908

А

18,163

18,175

77,411

77,423

30,130

30,152

89,389

89,396

На дальних рейках Р3 и Р4
установлены щитки вида

Дата 14.08.98 г. Начало 9ч 15 мин, конец 9ч 30
мин
t

возд.нач

 = +17.8

0

С, t

возд.кон.

 = +18,0

0

С

Н=05 № 125363 Прием I, полуприем 1
i = 2, 2  S=380 м

Условия работы: изображение спокойное,
облачно, слабый ветер.
Места установки штативов и реек Р

2

, Р

3

 – на

кольях, реек Р

1

 и Р

4

 – на головках грунтовых



реперов

118

Продолжение табл. 38

А

3

осн

 18.169

А

3

доп

 77.417

А

4

осн

 30.141

А

4

доп

 89.392

Б

2

осн

 35.945

Б

2

доп

 95.193

Б

1

осн

 37.021

Б

1

доп



96.274

h

осн.гл

 = +6.800

h

доп..гл

 = +6.882

h

гл

 = +6.881

Б

2

осн

 - А

3

осн

 = +17.776

Б

2

доп

 - А

3

доп

 = +17.776

Б

1

осн

 - Б

2

осн

 = + 1.076

Б

1

доп

 - Б

2

доп

 = +1.081

Б

3

осн

 – Б

4

осн

 = - 11.970

Б

3

доп

 – Б

4

доп

 = - 11.974

h

осн.кон

 = +6.882

h

доп..кон.

 = +6.883

h

кон.

 = +6.882

Среднее значение превышения через препятствие между постоянными
реперами, полученное одним наблюдателем из первого полуприёма
h

1

 = + 6.8822 дел. рейки = + 0.3441 м.

6. Наблюдатель наводит зрительную трубу нивелира на дальнюю рейку Р

4

. Делает

отсчеты а

4

1 осн

, b

4

1 осн

, а

4

2 осн

, b

4

2 осн

, а

4

1 доп

, b

4

1 доп

, а

4

2 доп

, b

4

2 доп

.

В   такой   же   последовательности   производит   отсчеты   второй   наблюдатель,

находящийся на другом берегу.

Эти   действия   составляют   один   сдвоенный   полуприем,   после   окончания,   которого

каждый наблюдатель со своим нивелиром переезжает на другой берег. Во втором сдвоенном
полуприеме   наблюдения   начинают   с   дальних   реек   и   заканчивают   на   ближних.   Все
наблюдения   с   одного   берега   должны   осуществляться   не   более   чем   за   30   мин,   затраты
времени на переезд с одного берега на другой также должны быть минимальны.

Полный отсчет по шкале рейки равен

A

i

l

 = a

i

kl

 + b

i

kl

  C

k

,

где i—номер рейки; l — шкала рейки; С — расстояние от середины штриха щитка до

индекса   (перед  С  ставят   знак   плюс,   если   индекс   щитка   при   отсчете   находится   внизу,   и
минус, если — вверху); k — номер штриха щитка; а—отсчет по рейке, взятый при помощи
индекса; b — среднее из пяти отсчетов по барабану.

Образец записи наблюдений приведен в табл. 35.
Расхождения между А

i

1 осн

 и А

i

2 осн

, а также А

i

1 доп

 и А

i

2 доп

 не должны превышать 5 мм. В

противном   случае   повторяют   весь   полуприем.   Вычисляют   превышения   между   рейками.
Расхождения   между   значениями   превышений,   определенными   по   основной   и
дополнительной шкале, не должны превышать 5 мм.

Допустимые   расхождения   между   значениями   превышений,   полученными   разными

наблюдателями,   и   расхождения   между   значениями   превышений,   определенными   в
полуприема   по   разным   створам,   не   должны   превышать   5   мм.   Расхождения   между
значениями   превышений,   полученных   из   сдвоенных   приемов,   допускают   до   3   мм.   Если
полученные  превышения  различаются  более допустимого,  то необходимо выполнить еще
один сдвоенный полуприем или прием и из всех результатов, за исключением грубых, взять
среднее.

119

ПРИЛОЖЕНИЕ  29

НИВЕЛИРОВАНИЕ ЧЕРЕЗ ПРЕПЯТСТВИЯ  ШИРИНОЙ  БОЛЕЕ 400



М

СПОСОБОМ «ПОДВИЖНОЙ МАРКИ»

Нивелирование   через   препятствие   шириной   более   400   м   выполняют   способами

«подвижной марки» и  «наведения».  Способ  «подвижной марки» заключается в том, что по
команде наблюдателя в биссектор зрительной трубы нивелира вводят изображение штриха
щитка, укрепленного на дальней рейке, и при помощи индекса делают отсчет по рейке. В
момент введения в биссектор изображения штриха щитка концы пузырька цилиндрического
уровня нивелира должны быть точно совмещены, а барабан установлен на отсчет 50.

Наблюдения   способом   «подвижной   марки»   выполняют   в   следующей

последовательности.

Отсчеты  по основной и дополнительной  шкалам ближних реек Р

1

и Р

2

  выполняют

обычным   порядком.   При   совмещенных   концах   изображения   пузырька   цилиндрического
уровня   нивелира   визируют   на   дальнюю   рейку   Р

3

  при   помощи   щитка   со   штрихами.

Предварительно на рейке устанавливают щиток так, чтобы его верхний   штрих   находился
вблизи   биссектора.

ТАБЛИЦА 39

Образец записи наблюдений и вычислений при нивелировании через

препятствие шириной более 400 м способом «подвижной марки»

Дата 6.07.99 г. Начало 10ч 10 мин, конец 10ч 32
мин
t

возд. нач.

 = + 20.1

0

С,    t

возд. кон.

 = + 20.5

0

С

Н-05 № 1111046
i = -3.0

Прием I. Полуприем 2 S=980 м

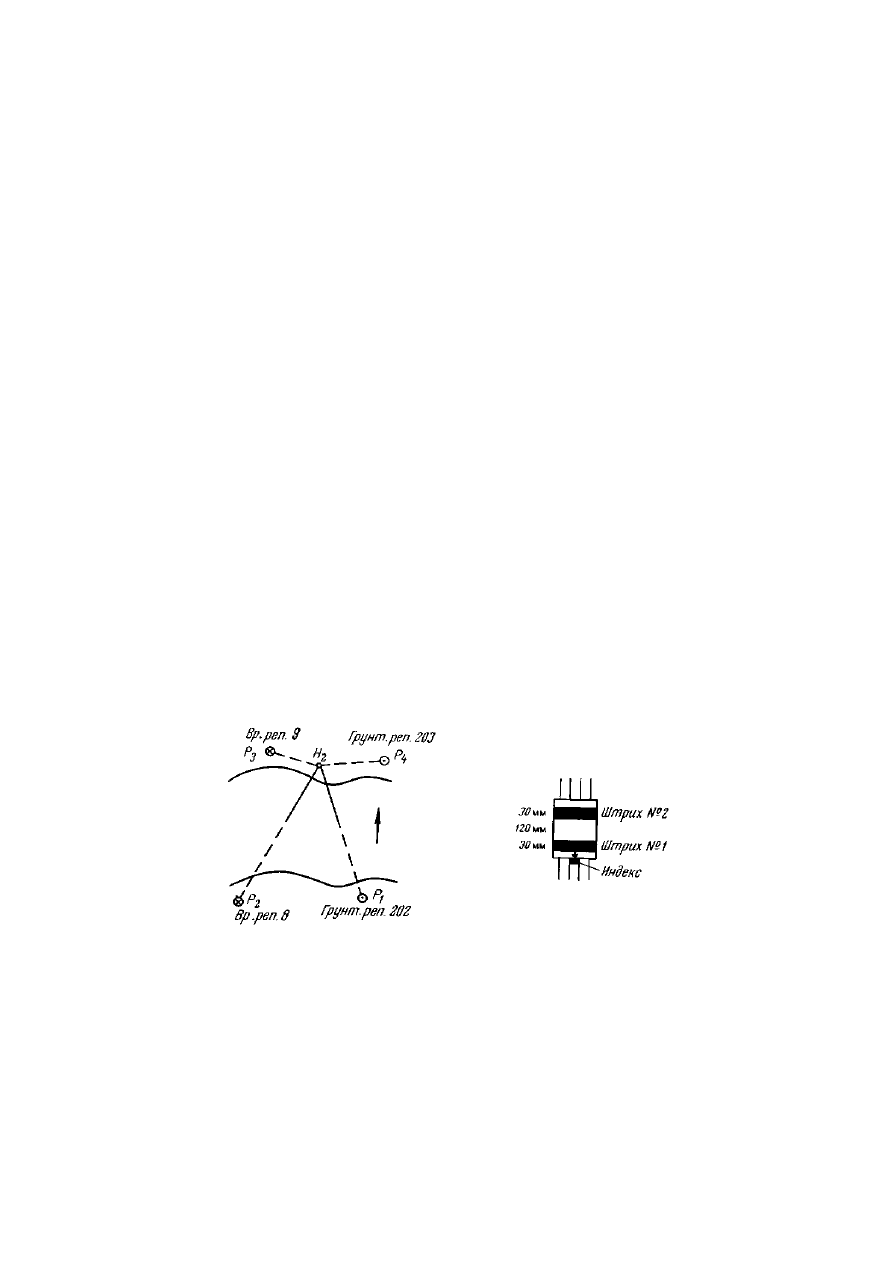

Расположение реперов и реек, направление

прямого хода

Результаты компарирования щитков;С

1

1

 = 74.4 мм

= 1508 дел. барабана;С

1

2

 = 224.9 мм = 4498 дел.

барабана;C

2

1

 = 75.0 мм = 1500 дел. барабана;С

2

2

 =

225.2 мм = 4504 дел.  барабана.

На дальних рейках Р

1

 и Р

2



установлены щитки вида
