ТАБЛИЦА 30

Поверка перпендикулярности плоскости пятки к оси рейки

Рейка № 5615

s=15,0 м

12.05.01 г.,  8ч   15 мин
Облачно, слабый ветер, изображение спокойное.

Номер

приема

Номер

штриха

Отсчеты по барабану,  когда рейка установлена на костыле

центром пятки

передним

краем

задним краем

левым краем

правым краем

а

1

а

2

а

3

а

4

а

5

I

24,4

64,6
65,4

66,2

65,0
65,2

65,4

65,0
66,0

64,0

67,1

68,6
66,4

65,4
68,6

65,2

Среднее

83,7

65,4

11,8
11,2

9,6

65,2

10,6
10,2

8,8

65,0

10,5
10,6

10,8

67,4

10,9

9,6

11,4

66,4

11,6
10,0

10,2

Среднее

10,9

9,9

10,6

10,6

10,6

Остальные два приема не приводятся.

ТАБЛИЦА 31

Номер
приема

Разности  (в делениях барабана)

а

1

 — а

2

а

1

 — а

3

а

1

 — а

4

а

1

 — а

5

1

+ 0,2

+ 0,4

-2,0

-1,0

+ 1,0

+ 0,3

+ 0,3

+ 0,3

2

+ 1,0

-0,1

-0,6

+ 1,3

+ 0,6

+ 0,8

-1,2

+ 0,9

3

+ 1,2

+ 1,0

-0,8

+ 1,0

+ 0,6

+ 0,3

-1,0

+ 0,2

Средняя

+ 0,8

+ 0,4

-0,9

+ 0,4

Средняя, мм

+ 0,04

+ 0,02

-0,04

+ 0,02

Если есть средние значения разностей а

1

 —а

i

 больше 0,1 мм, то при нивелировании

I класса такой рейкой необходимо пользоваться подпятником. При нивелировании II класса
подпятник применяют, если (а

1

—  а

i

 больше 0,2 мм.

97

ПРИЛОЖЕНИЕ 19

ОПРЕДЕЛЕНИЕ  СТРЕЛКИ ПРОГИБА  РЕЙКИ

В результате внешних воздействий, а также небрежного обращения  с инварными

рейками они коробятся. Коробление может быть причиной погрешностей нивелирования.

Поэтому два раза в месяц при нивелировании I и II классов следует определять стрелку

прогиба рейки.

Для   этого   рейку   горизонтально   кладут   на   боковое   ребро,   натягивают   тонкую

металлическую   проволоку   или   нить   между   ее   концами,  при   помощи   линейки   или

миллиметровой   бумаги   измеряют   расстояние  от   этой   нити   до   поверхности   инварной

полосы около 2, 30 и 58 делений рейки.

По полученным соответственно расстояниям я

1?

 а

2

 и а

3

 (рис. 32 а, б) вычисляют прогиб

по формуле:

f=a

2

-(a

1

+a

3

)/2.

При а

1

 = 7 мм,   a

2

 = 15 мм,    а

3

 = 6 мм    f

1

 = +8,5 мм (рис. 31, а),

при  а

1

 = 7 мм,   а

2

 = 1мм,       а

3

 = 1 мм    f

2

= -6 мм (рис. 31, б).

Прогиб  у инварной рейки должен быть менее 5 мм. Если во время работ в поле

прогиб f стал более 5 мм, то при перерывах рейки укладывают на опоры так, как показано

на рис. 32, в, г.

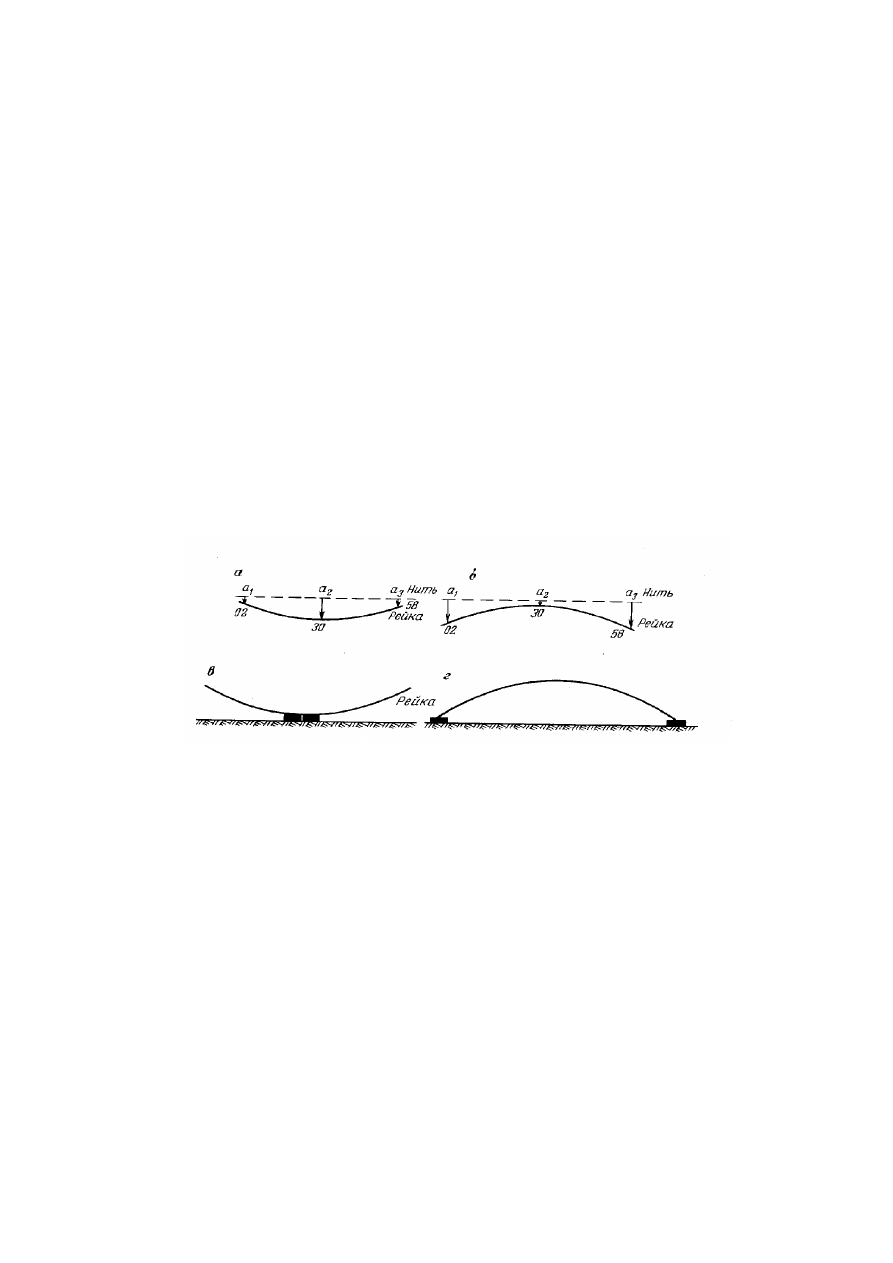

Рис. 32.  Схемы  определения стрелки прогиба рейки

98

ПРИЛОЖЕНИЕ  20

ПОВЕРКА  ПРАВИЛЬНОСТИ  НАНЕСЕНИЯ

ДЕЦИМЕТРОВЫХ ДЕЛЕНИЙ  ШКАЛ  РЕЙКИ

Поверку   выполняют   при   помощи   контрольной   линейки   перед  выездом   в   поле   при

нивелировании I, II и III классов и при получении новых реек при нивелировании IV класса.

У инварных реек определяют ошибки дециметровых интервалов 02—10, 10—30, 30—50,

50—58  основной  шкалы   и 60—70, 70—90, 90—110 и  110—118  дополнительной  шкалы

рейки. У деревянных реек определяют ошибки дециметровых штрихов в интервале 1—29

на черной  и 47—76 на  красной сторонах рейки. Рейку укладывают на горизонтальную

поверхность.

Отсчеты   по   инварным   рейкам   выполняют   по   двум   краям   штрихов  при   помощи

контрольной   линейки.   В   прямом   ходе   делают   отсчеты  по левым краям  штрихов Л, в

обратном — по правым П. Отсчеты по левому и правому краям штрихов Л — П не должны

различаться   между   собой   на   исследуемом   интервале   более   чем   на   0,2   мм.   В   случае

больших   расхождений   все   измерения   на  данном   метре   повторяют.   Из   полученных

результатов   берут  среднее,  исключая  грубые отсчеты  и просчеты.  Перед началом и в

конце измерений каждого метрового интервала отсчитывают  температуру  контрольной

линейки. Ошибки дециметровых интервалов при нивелировании I и II классов не должны

превышать   0,1   мм.   Пример  определения   правильности   дециметровых   делений   рейки

приведен в табл. 32.

ТАБЛИЦА 32

Проверка правильности нанесения дециметровых делений

инварной рейки № 843 (основная шкала)

Контрольная линейка  № 462      L=1000-0.03+0.018(t-20.7

0

С),  мм       Дата: 15.09.01

Номер

полудеци-
метрового

деления

Измерений, мм

Л+П,

2

мм

П-Л,

мм

Среднее

приведенное

к начальному

штриху, мм



 t

*

 ,

0.01 мм

Исправленн

ая длина,

мм

Ошибка

дециметрового

деления,

мм

Л

П

t

нач

=+25.0

0

С          t

кон

=+25.2

0

С

2

4

6

8

10

00.00(1)

100.02(2)

199.96(2)

300.64(4)

400.00(5)

1.10(10)

101.12(9)

201.08(8)

301.16(7)

401.12(6)

00.55

100.57

200.52

300.61

400.56

1.10

1.10

1.12

1.10

1.12

00.00

100.02

199.97

300.06

400.01

0

0

+1

+2

+2

00.00

100.02

199.98

300.08

400.03

0.00

+0.02

-0.02

+0.08

+0.03

t

нач

=+25.2

0

С          t

кон

=+25.2

0

С

*

 Поправка  t за приведенные длины интервала контрольной линейки К к температуре компарирования рейки

вычисляется по формуле:



 t=КL[

комп

+](t-t

rjvg

)

где 

комп

 – отличие длины метрового интервала линейки от 1000 мм при температуре эталонирования t

rjvg

 линейки

на компараторе МК-1; =0.018 мм/1

0

С;   t- температура контрольной линейки в момент компарирования реек.

99

10

12

14

16

18

20

22

24

26

28

30

00.04

100.08

200.06

300.00

400.00

500.06

599.98

700.00

800.06

900.02

1000.06

01.14

101.14

201.12

301.10

400.14

500.16

601.08

701.12

801.20

901.10

1001.14

00.59

100.61

200.59

300.55

400.57

500.61

600.53

700.56

800.63

900.56

1000.60

1.10

1.06

1.06

1.10

1.14

1.10

1.10

1.12

1.14

1.08

1.08

00.00

100.02

200.00

299.96

399.98

500.02

599.94

699.97

800.04

899.97

1000.01

0

+1

+1

+2

+2

+3

+3

+4

+4

+5

+5

00.00

100.03

200.01

299.98

400.00

500.05

599.97

700.01

800.08

900.02

1000.06

0.00

+0.03

+0.01

-0.02

0.00

+0.05

-0.03

+0.01

+0.08

+0.02

+0.06

Остальные интервалы не приводятся.
Ошибки  дециметровых  делений  рейки  при нивелировании  III  класса   не   должны

превышать 0,4мм, IV класса — 0,6мм. При определении ошибок дециметровых делений

деревянной рейки металлической линейкой и тонко отточенным карандашом отмечают

края  дециметровых   шашек.   Затем   укладывают   рейку   горизонтально   и   проверяют

полностью   сначала   черную,   а   затем   красную   стороны   рейки.   Измерения   каждого

метрового интервала выполняют дважды. Перед вторым измерением контрольную линейку

немного сдвигают. При записях  вторых отсчетов  указывают  только сотые  миллиметра.

Перед началом и в конце исследований измеряют температуру контрольной линейки.

Пример записи измерений и обработки результатов приведен в табл. 33. Разности отсчетов

I—II в пределах метрового интервала не должны различаться между собой на 0.1 мм.
