ГКИНП (ГНТА)–02-036-02 ИНСТРУКЦИЯ - часть 11

40

ПРИЛОЖЕНИЕ 2

ПЕРЕЧЕНЬ МАТЕРИАЛОВ ПОЛЕВЫХ ТОПОГРАФИЧЕСКИХ РАБОТ,

ПЕРЕДАВАЕМЫХ В КАМЕРАЛЬНОЕ ПРОИЗВОДСТВО

1. Снимки с идентификацией и номерами контурных точек планово-высотного съемочного

обоснования; на обратной стороне отпечатков должен быть абрис или описание точки.

Примечание.  При   создании   планов   масштаба  1:5 000  и   крупнее   полевое   опознавание

контурных точек планового обоснования должно быть исполнено на увеличенных до масштаба плана
фрагментах аэроснимков.

Снимки должны быть уложены в специальные конверты, на которых указаны номера снимков

и  количество их. Нумерация точек и оформление их должны быть едиными и четкими.

2. Репродукции накидного монтажа с нанесенными точками съемочного обоснования.
3. Каталоги координат и высот пунктов геодезической сети и точек съемочного обоснования

со схемами и объяснительной запиской; таблицы склонений магнитной стрелки.

4. Каталог отметок урезов воды гидрографической сети со схемами определений и увязки;

каталог составляют на весь объект (участок) съемки.

5. Карточки маркировки точек планового (планово-высотного) обоснования.
6. Материалы полевого дешифрирования, включающие:
а) отдешифрированные фотопланы (фотосхемы или отдельные снимки);
б) снимки-эталоны полевого дешифрирования и описания к ним;
в) ведомости установленных названий;
г) наземные фотографии важных объектов местности;
д) сведения о местности для военно-топографического описания;
е) ведомственные   материалы   картографического   назначения   (материалы   технической

инвентаризации гражданских зданий, материалы по автомобильным и железным дорогам и др.).

7. Формуляры трапеций с заполненными разделами, относящимися к полевым работам.
Материалы по п. 1—3 и 5—7 комплектуют:
а) по листам карты масштаба 1:100 000 – при топографической съемке в масштабах 1:25 000 и

1:10 000;

б) по листам карты масштаба 1:25 000 – при топографической съемке в масштабе 1:5 000;
в) по листам карты масштаба 1:10 000 - при топографической съемке в масштабах 1:2 000  и

крупнее. Материалы по п. 6 комплектуют в рамках трапеций смежного более мелкого масштаба.

На малых участках съемки материалы комплектуют в границах всего участка.
Перечисленные материалы должны быть уложены в отдельную папку.
На   внутренней   стороне   папки   помещается   опись   вложенных   материалов,   подписанная

начальником   или   главным   инженером   экспедиции;   на   наружной   стороне   папки  —  надпись
«материалы   полевых   топографо-геодезических   работ»,   номер   предприятия   и   полевого
подразделения, год производства работ, шифр объекта и номенклатура листа карты.

При использовании координат центров проектирования снимков, определенных в полете, в

камеральные подразделения должны быть переданы следующие материалы:

1. Схема маршрутов аэросъемки со спутниковыми определениями;  на схеме  должны быть

указаны: номера аэроснимков, направление полета и углы сноса.

2. Каталог   координат   центров   проектирования   снимков   (в   т.ч.   на   машинных   носителях),

вычисленных по результатам регистрации бортовых определений, с указанием их точности.

3. Материалы контрольных определений координат базовых станций и станций на пунктах

государственной геодезической сети с элементами редукции.

4. Материалы определения редукций антенн самолетной станции.

ПРИЛОЖЕНИЕ  3

41

ПРОВЕРКА ОСТРОТЫ СТЕРЕОЗРЕНИЯ

Проверка остроты стереоскопического зрения проводится у всех лиц, выполняющих работы

на   стереофотограмметрических   приборах,   при   поступлении   (переводе)   на   данный   вид   работ   и   в
последующем не реже одного раза в год.

В   качестве   исходного   материала   подбирают  35  эталонных   стереопар   аэроснимков

(диапозитивов) открытого района с отличным или хорошим качеством фотоизображения на участки с
различными формами рельефа (но не плоскоравнинные).

Исполнителей работ по пространственному фототриангулированию проверяют в отношении

точности   наведения   на   точки   стереомодели,   исполнителей   работ   по   стереоскопической   рисовке
рельефа — также и в отношении правильности изображения рельефа.

Для проверки точности стереоскопического наведения на контактных отпечатках эталонной

стереопары размечают, маркируют и нумеруют 5060 точек, располагаемых, как правило, на четких
контурах.  Затем  выписывают  номера  этих  точек  в ведомость  контрольных измерений (ведомость
составляют дважды). Диапозитивы устанавливают в кассеты прибора. Если работа выполняется на
стереокомпараторе,   то   снимки   ориентируют   по   начальным   направлениям.   При   работе   на
аналитических  и  цифровых приборах  выполняется  взаимное  и внешнее  ориентирование  снимков.
После   этого   приступают   к   измерениям   двумя   приемами   продольных   параллаксов   или   высот
выбранных точек. В первом приеме наводят поочередно измерительную марку на каждую точку и
регистрируют   результаты   измерений.   Запись   полученных   результатов   выполняется   в   первую
ведомость   измерений.   При   этом   отсчеты   по   параллактическому   винту   стереокомпаратора
регистрируются до  0,001  мм, а высоты на аналитических и цифровых приборах—до  0,01  м. После
того,   как   получены   отсчеты   на   все   намеченные   точки,   первый   экземпляр   ведомости   сдают
контролирующему лицу и приступают ко второму приему измерений, который выполняют так же,
как   и   первый.   Результаты   второго   приема   измерений   записывают   во   вторую   ведомость.   По
окончании измерений вторую ведомость также сдают контролирующему лицу. В первый экземпляр
ведомости   для   всех   точек   выписывают   разности   отсчетов,   а   затем   подсчитывают   средние
квадратические погрешности стереоскопического визирования по формуле

n

m

h

2

2





где



 — полученные величины расхождений;

    п—количество точек, на которых были выполнены измерения.

При   измерениях   на   стереокомпараторе   среднюю   квадратическую   погрешность   наведения

получают   в   миллиметрах.   Наблюдатель   допускается   к   выполнению   стереофотограмметрических
измерений,   если   средняя   квадратическая   погрешность   наведения   (в   продольном   параллаксе)   не
превышает  0,006  мм   по   аэроснимкам,   полученным   сверхширокоугольными   и   широкоугольными
камерами и 0,004 мм по аэрснимкам, полученным нормальноугольными камерами. При измерениях
на   аналитических   и   цифровых   стереофотограмметрических   приборах   погрешность   получают   в
метрах; она не должна превышать соответственно величин

b

H

m

h

006

,

0





b

H

m

h

004

,

0





Для проверки правильности изображения рельефа на аналитических и цифровых приборах

выбирают эталонную стереопару на участок или со сложными формами микрорельефа, или с сильно
расчлененным эрозионным, или моренным рельефом. Эталонная стереопара при этом должна быть
обеспечена по углам четырьмя геодезическими или фотограмметрическими опорными точками.

Ориентирование   и   рисовку   рельефа   выполняют   обычными   приемами.   При   оценке

выполненной работы обращается внимание на полноту и правильность изображения характерных
форм   рельефа,   на   правильность   применения   полугоризонталей   и   горизонталей   произвольного
сечения.   Особое   внимание   обращается   на   правильную   передачу   террас   и   изменений   крутизны
склонов. Оценку дает специальная комиссия, в которую обязательно должен входить редактор цеха.

ПРИЛОЖЕНИЕ 4

42

ОСНОВНЫЕ  ТРЕБОВАНИЯ  К ФОТОГРАММЕТРИЧЕСКИМ  ПРИБОРАМ

1. Инструментальная точность стереокомпаратора и аналитических фотограмметрических

приборов, полученная по измерениям контрольных сеток, должна удовлетворять требованиям,
указанным в таблице

№№

Основные требования

Значения погрешностей для

приборов

п/п

обычной

точности

высокой

точности

1

2

3

4

1

Средние квадратические погрешности измерения

координат (мкм)

6

3

2

Средние квадратические погрешности измерения

параллаксов (мкм)

4

3

3

Отклонение от перпендикулярности хода кареток по

направляющим

X и Y  (сек)

15

7,5

4

Люфты измерительных цепей  (мкм)

8

3

П р и м е ч а н и е. К приборам обычной точности относятся: стереокомпараторы фирмы Карл

Цейсс (Йена, Стеко 18Х18). К приборам высокой точности относятся: стереокомпараторы отечественные
СКА-30, производства фирмы Карл Цейсс – Стекометр, Дикометр; аналитические фотограмметрические
приборы – Стереоанаграф отечественного производства, SD-20 совместного производства ЭОМЗ и фирмы
Leica (Швейцария); SD 2000, SD 3000 фирмы Leica (Швейцария).

2. Средняя   квадратическая   инструментальная   погрешность   стереоскопического

отождествления и маркирования точек на стереомаркирующих приборах МП-1, СММ-1К, ДСИ-Т,
PUG (определения по фотокопиям контрольных сеток) не должна превышать 10 мкм.

Узел маркировки должен обеспечивать:
а) постоянство формы, размеров и качества маркировочных знаков;
б) сохранение юстировки в течение не менее 1 мес. двухсменной работы на приборе;
в) возможность маркировки на диапозитивах не менее 5000 точек без замены маркирующего

элемента.

3. Для   перевода   фотографических   снимков   в   цифровую   форму   должны   использоваться

специализированные фотограмметрические сканеры, имеющие:

- элемент геометрического разрешения 5 - 15 мкм;
- инструментальную погрешность 3 - 5 мкм;
- процедуры геометрической и радиометрической коррекции цифровых изображений;
- возможность сканирования позитивного и негативного изображений на стекле и пленке;
-   возможность   представления   цифровых   изображений   в   наиболее   распространенных

растровых форматах TIFF, BMP  или каких-либо других, имеющих близкие спецификации.

4. Для   проверки   программного   обеспечения   ЦФС   могут   использоваться   оцифрованные

макеты Ошуркова. Средние погрешности координат точек стереопары не должны превышать 0,4 –
0,5  элемента сканирования при его величине 10 – 20 мкм.

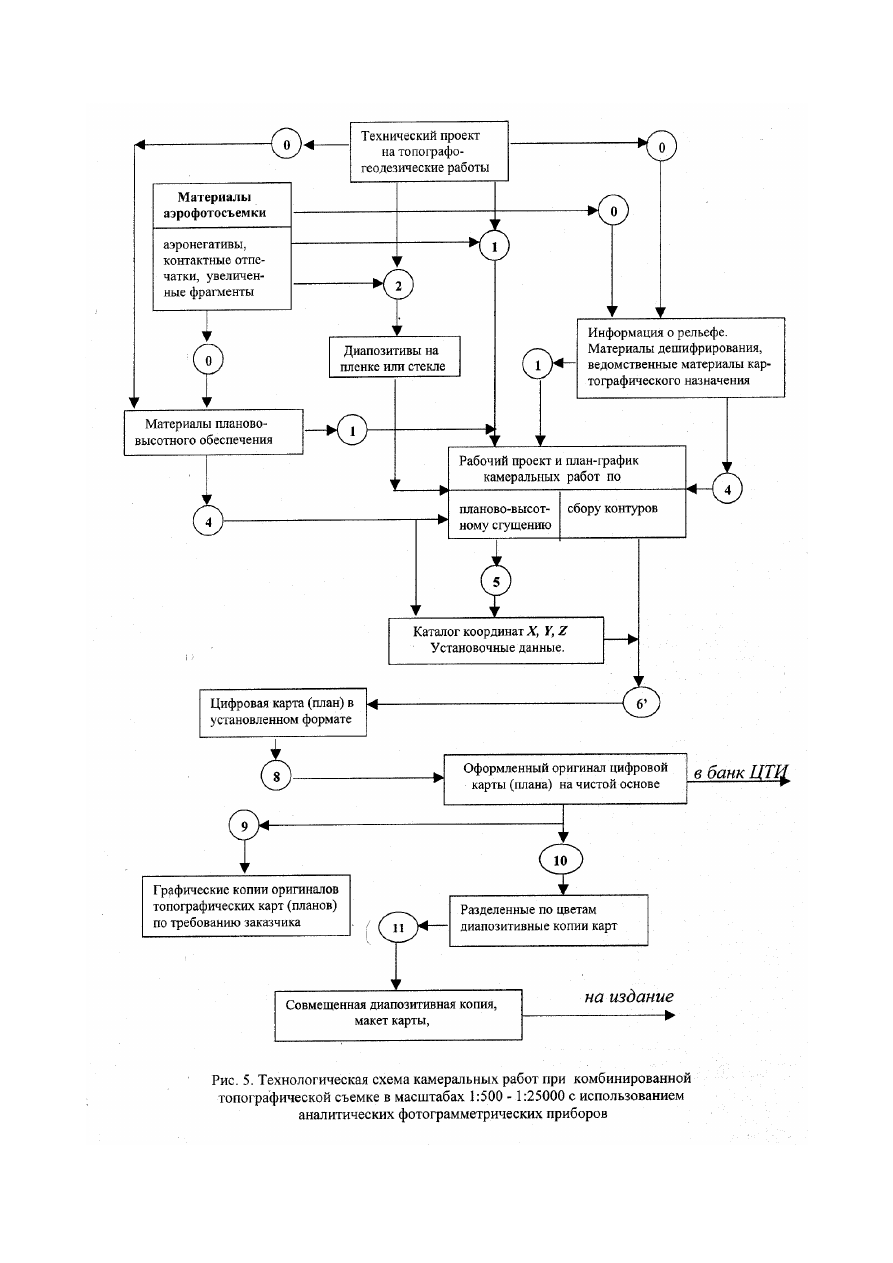

ПРИЛОЖЕНИЕ 5

43
