ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 25

1:1000



300



150



3



1:500



200



100



2



При съемке в масштабе 1:500 линии в тахеометрических ходах измеряются лентой.

15.4. Расстояния от точек тахеометрических ходов (съемочных станций) до пикетов и

расстояния между пикетами не должны превышать допусков, указанных в табл.24.

Таблица 24

Масштаб

съемки



Сечение

рельефа, м



Максимальное

расстояние

между пикетами,

м



Максимальное

расстояние от

прибора до рейки

при съемке рельефа,

м



Максимальное

расстояние от

прибора до рейки

при съемке

контуров, м



1:5000



0,5



60



250



150





1,0



80



300



150





2,0



100



350



150





5,0



120



350



150



1:2000



0,5



40



200



100





1,0



40



250



100





2,0



50



250



100



1:1000



0,5



20



150



80





1,0



30



200



80



1:500



0,5



15



100



60





1,0



15



150



60



Примечание. При определении положения нечетко выраженных или второстепенных

контуров расстояния увеличиваются в 1,5 раза.

15.5. Углы в тахеометрических ходах измеряются одним полным приемом. Колебания

значений угла, полученных из полуприемов не должны превышать 30" при измерении
угла оптическими теодолитами и 1’ - при измерении угла 30-секундными теодолитами.

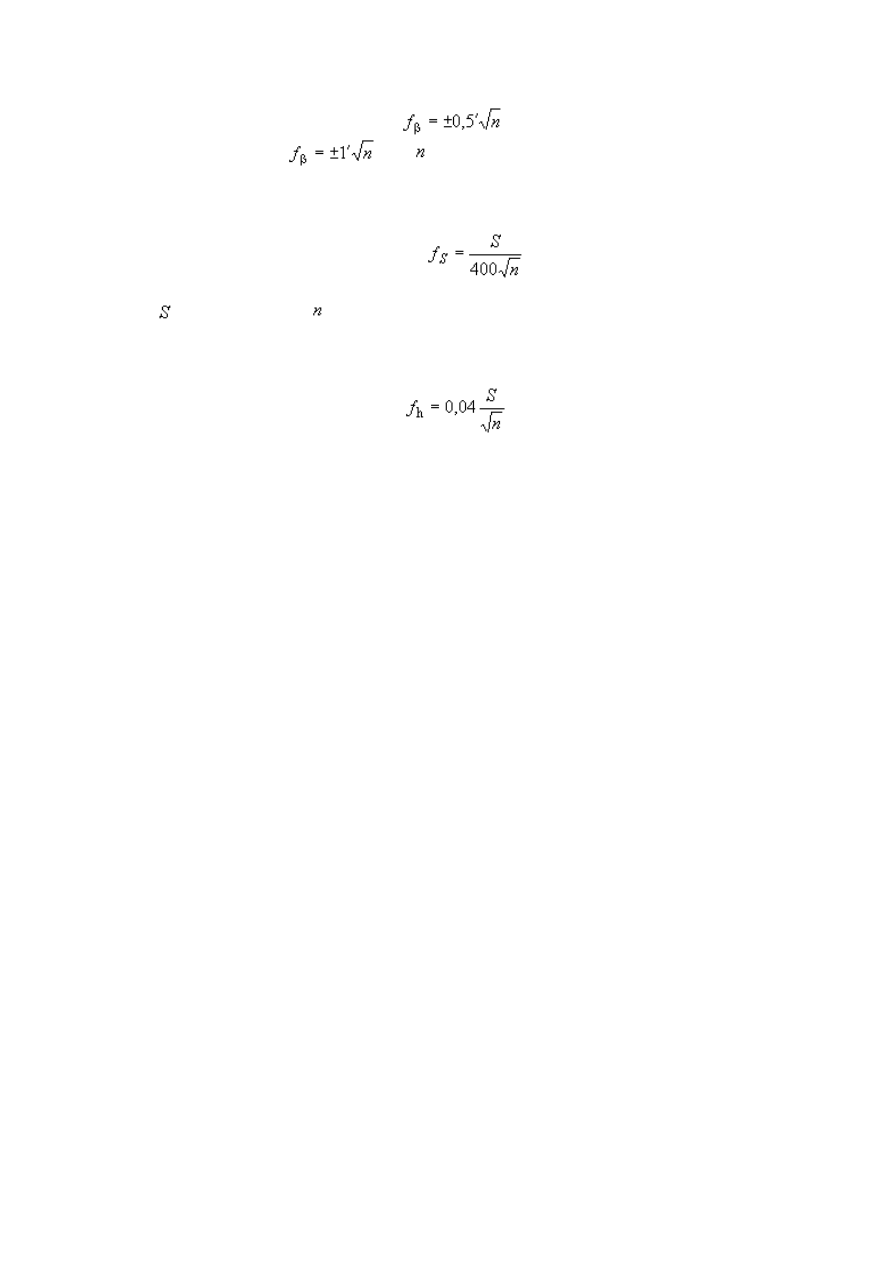

Угловые   невязки   в   тахеометрических   ходах   не   должны   превышать   при   измерении

углов   оптическими   теодолитами

,   при   измерении   углов   теодолитом   30-

секундной точности

, где   - число углов в ходе.

Допустимые линейные невязки определяются по формуле

,


где   - длина хода в м,   - число линий в ходе.

Высотная невязка не должна превышать

 (см).

15.6.   При   ведении   тахеометрической   съемки   должен   осуществляться   контроль   за

сохранением ориентирования лимба прибора. По окончании работ на точке ориентировка
прибора должна быть проверена, результаты контроля записываются в журнале.

Изменение ориентирования за период съемки с данной точки допускается не более 1,5’.

15.7.   В   целях   контроля   и   во   избежание   пропусков   ("окон")   при   тахеометрической

съемке   следует   определять   с   каждой   станции   несколько   пикетов,   определенных   с
соседних станций.

15.8.   Превышения   при   съемке   равнинных   участков   рекомендуется   определять

горизонтальным   лучом. Горизонтальность  визирной   оси  обеспечивается   установкой   по
вертикальному кругу отсчета, равного месту нуля.

15.9.   Измеренные   на   станции   расстояния   до   пикетных   точек,   горизонтальные   и

вертикальные углы (или превышения на пикетные точки) записывают в полевой журнал.

Параллельно   с   полевым   журналом   на   каждой   станции   ведется   абрис.   Абрисы

оформляют условными знаками (с пояснительными подписями), примерно выдерживая
масштаб съемки, на отдельных для каждой станции листах, ориентированных по ходу, на
которых   указывают   направление   ориентирования   лимба.   В   абрисы   зарисовывают   все
пикетные   точки.   При   этом   показывают   структурные   линии   рельефа   (тальвеги,
водоразделы, перегибы скатов и др.) и схематично рельеф горизонталями.

15.10.   Реечные   точки   должны   без   пропусков   и   равномерно   покрывать   территорию

съемки. Для обеспечения этого требования производится детальный осмотр местности,
подлежащей   съемке   с   данной   станции,   и   сопоставляются   данные   осмотра   с   абрисами
соседних станций.

15.11. Выполнение полевых работ при тахеометрической съемке необходимо сочетать с

незамедлительной полной камеральной обработкой материалов съемки, при этом должно
быть выполнено следующее:

а)   проверка   полевых   журналов   и   составление   подробной   схемы   съемочного

обоснования;

б) вычисление координат и высот точек (до 0,01 м) тахеометрических (теодолитных)

ходов;

в) вычисление в полевых журналах высот всех пикетов на станции;

г)  накладка   точек  съемочного  обоснования,   тахеометрических   (теодолитных)   ходов,

пикетных точек; проведение горизонталей и нанесение ситуации.

Работы, перечисленные в пп.б) и в), рекомендуется выполнять на ЭВМ, а для накладки

пикетов могут использоваться автоматизированные координатографы.

15.12.   Каждый   полученный   в   результате   тахеометрической   съемки   планшет   до   его

вычерчивания в туши тщательно корректируется и проверяется в поле путем сличения
рельефа   и   ситуации,   изображенных   на   планшете,   с   местностью.   Точность   съемки
проверяется инструментально.

15.13.   При   тахеометрической   съемке   с   применением   столиков   Карти   250   (метод

полуавтоматического картографирования) снимаются непосредственно в поле отдельные
участки местности, размеры которых в масштабе съемки не больше размеров чертежных
столиков.

Полевые планы составляются отдельно для каждой станции.

Количество полевых планов равно числу станций.

Составительский   оригинал   плана   составляется   по   полевым   планам   в   камеральных

условиях.

15.14. В результате производства тахеометрической съемки представляются:

абрисы к соответствующим планшетам;

журналы тахеометрической съемки;

план тахеометрической съемки;

схема съемочного обоснования;

формуляр плана.

Примечание: при выполнении тахеометрической съемки в масштабах 1:2000, 1:1000 и

1:500 на прозрачной основе формуляр не составляется, необходимые данные помещаются
за рамками плана (прил.12);

ведомости вычисления координат и высот точек съемочного обоснования;

акты контроля и приемки работ.

16. ОСОБЕННОСТИ СЪЕМКИ ЗАСТРОЕННЫХ ТЕРРИТОРИЙ

16.1.   Съемку   контурной   части   застроенных   территорий   следует   выполнять

аэрофототопографическим методом на фотопланах с повышенной точностью.

Фотопланы   должны   изготавливаться   по   аэрофотоснимкам,   полученным

длиннофокусными аэрофотоаппаратами (

200, 350, 500 мм).

16.1.1.   При   дешифрировании   застроенных   территорий   на   фотопланах   должны

учитываться   искажения   за   перспективу,   направление   и   плотность   теней,   особенности
изображения   различных   по   конструкции   крыш   и   т.д.   Для   правильного   определения
направления   смещения   за   перспективу   на   фотопланах   при   их   изготовлении   должна
отмечаться (кружком 3 мм) главная точка снимка.

16.1.2. Качеству фотопланов должно быть уделено особое внимание.

Точность создаваемых фотопланов и планов на застроенные части населенных пунктов

должна удовлетворять требованиям:

предельная погрешность в положении контуров с четкими очертаниями относительно

точек съемочного обоснования не более 0,5 мм;

предельная погрешность взаимного положения близлежащих контуров не более 0,4 мм;

несовмещения контуров по порезам и сторонам рамок фотоплана не более 0,4 мм при

сплошной   капитальной   застройке,   не   более   0,6   мм   в   остальных   районах   города   (при
коэффициенте редуцирования 1,5 и более) и 1,0 мм - в горах;

несовмещение центров отверстий с точками на основе на застроенной территории не

должно быть более 0,4 мм, на незастроенной - 0,5 мм (в горах - 0,7 мм).

В   камеральных   условиях   для   проверки   точности   фотопланов   следует,   кроме

определения координат контрольных пунктов геодезического обоснования и координат
контрольных   точек,   полученных   из   фотограмметрического   сгущения,   использовать
промеры   между   пунктами   и   контурами   из   абрисов   местоположения   пунктов
геодезических   сетей   топографо-геодезические   материалы   ранее   выполненных   работ;
проверять на сохранение прямолинейности прямолинейные контуры (улицы, трамвайные
пути, линии связи и т.п.).

В   полевых   условиях   точность   фотопланов   на   города   и   населенные   пункты   следует

проверять   промерами   между   важными   контурами,   а   также   между   контурами   и
геодезическими пунктами.

В случаях,   когда  требуемая   точность   при  изготовлении  фотопланов  не  может  быть

достигнута   (значительное   число   зон   трансформирования,   большие   коэффициенты
редуцирования и т.п.), топографические планы городов составляются на универсальных
стереофотограмметрических приборах в виде графических планов.

16.1.3. При оформлении фотопланов, изготавливаемых на города и населенные пункты,

следует помещать:
