ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 17

В случае изготовления фотопланов из ортофотоснимков, полученных на ОФПД,

масштаб фотографирования не должен быть мельче масштаба плана более чем в 4 раза.

Масштаб фотографирования для создания фотопланов целесообразно выбирать с таким

расчетом, чтобы один снимок покрывал площадь не менее одного планшета съемки. В
этом случае аэрофотосъемку следует выполнять по заданным, как правило,
замаркированным направлениям с продольным перекрытием 80-90%.

При аэрофотосъемке городов для топографических съемок в масштабах 1:1000 и 1:500

целесообразно поперечное перекрытие задавать равным 60%, чтобы имелась возможность
стереоскопически рассматривать детали построек минимум с двух сторон.

12.12.12. Аэрофотосъемка площади участка может выполняться одним

аэрофотоаппаратом или двумя одновременно.

Аэрофотосъемка одновременно двумя аэрофотоаппаратами с получением

дополнительным   аэрофотоаппаратом   крупномасштабных   аэрофотоснимков   для   целей
дешифрирования   проектируется   в   тех   случаях,   когда   фотограмметрические   работы
производятся   по   аэрофотоснимкам   мелкого   масштаба   (получаемым   основным
аэрофотоаппаратом),   не   позволяющим   выполнить   дешифрирование   с   необходимой
полнотой и подробностью.

Масштаб фотографирования и тип АФА задаются в соответствии с назначением этих

залетов.

12.12.13. Для съемки с сечением рельефа через 2 и 5 м обязательно фиксируются

показания статоскопа и радиовысотомера.

12.12.14. Фотографирование городов и других населенных пунктов предпочтительнее

выполнять при сплошной высокой облачности ("под зонтом"), а при ясной погоде - в
ранние утренние и поздние вечерние часы, когда тени наиболее "прозрачны".

Аэрофотосъемку населенных пунктов с большим количеством древесной

растительности, а также равнинных территорий, сплошь покрытых древесной
растительностью, следует выполнять в период отсутствия листвы.

Фотографирование сельскохозяйственных земель при стереотопографической съемке

выполняют в период, когда посевы отсутствуют или имеют минимальную высоту.

В пустынных районах лучшим временем для аэрофотосъемки является весна.

12.12.15. Аэрофотосъемка крупных речных долин выполняется в период меженного

уровня воды в реках. В районах, где продолжительность съемочного периода ограничена,
аэрофотосъемку производят независимо от уровня воды в реках, а для установления
меженного уровня вдоль рек прокладывают дополнительные маршруты. В зоне
водохранилищ аэрофотосъемку следует выполнять при нормальном подпорном горизонте,
который может приходиться на разные сезоны года.

Аэрофотосъемку прибрежных участков с выраженными приливно-отливными

явлениями следует производить при одном из предельных уровней (отливе) и
прокладывать дополнительные маршруты вдоль берега при другом предельном уровне
(приливе).

12.12.16. Приемка материалов аэрофотосъемки производится в соответствии с

требованиями действующих нормативных актов по аэрофотосъемке и условиями
договора.

МАРКИРОВКА ОПОЗНАКОВ

12.13.1. При создании планов в крупных масштабах, когда масштаб аэрофотосъемки

выбирается значительно мельче масштаба плана и когда повышаются требования к
точности опознавания на аэрофотоснимках точек геодезического обоснования,
рекомендуется предусматривать маркировку точек геодезического обоснования.

12.13.2. Маркировка производится перед аэрофотосъемкой с минимальным разрывом

по времени.

При съемке в масштабе 1:5000 маркируются пункты геодезического обоснования и

проектируемые плановые (ОП) или планово-высотные (ОПВ) опознаки.

При съемке в масштабах 1:2000, 1:1000 и 1:500 маркируются пункты геодезического

обоснования, плановые (планово-высотные) опознаки, выходы (люки) подземных
коммуникаций, входные и выходные ориентиры на осях маршрутов аэрофотосъемки.

Могут маркироваться объекты, координаты которых намечено определить в результате

фотограмметрических построений.

12.13.3. Маркируемые плановые (планово-высотные) опознаки должны располагаться

таким образом, чтобы на аэрофотоснимках их изображения не закрывались
изображениями других объектов или их тенями.

Если пункты геодезического обоснования закреплены стенными знаками, то вместо

них маркируются расположенные вблизи местные предметы, координаты которых
должны быть определены дополнительно.

12.13.4. Для маркировки, как правило, должны применяться дешевые материалы.

Обязательным условием выбора материалов и красящих веществ для маркировки является
обеспечение максимального контраста между маркировочным знаком и фоном.

При маркировке на улицах и дорогах с гравийным, булыжниковым, бетонным или

асфальтовым покрытиями, а также в местах, где нет уверенности в обеспечении
надлежащего контраста, знака с фоном, дополнительно создается искусственный фон.

12.13.5. Маркировочные знаки должны иметь, как правило, форму креста, состоящего

из четырех лучей со свободным пространством в центре, квадрата или круга.

Размеры маркировочных знаков определяются в зависимости от масштаба

фотографирования так, чтобы изображения на аэрофотоснимке знаков белого или желтого
цвета были не менее:

длина и ширина одного луча знака "крест" соответственно - 0,15 мм и 0,05 мм,

расстояние луча от центра знака - 0,05 мм,

сторона квадрата или диаметр круга - 0,10 мм.

У знака "крест" темного цвета ширина луча должна быть в 1,5 раза больше, чем у знака

белого цвета.

Если пункт геодезического обоснования имеет хорошо заметную окопку, то его можно

маркировать кругом или квадратом.

Необходимо, чтобы маркировочные знаки были симметричными относительно центров

маркируемых объектов. Допустимые отступления от симметрии не должны превышать
0,07 мм в масштабе составляемого плана.

12.13.6. Маркировочные знаки осей маршрутов аэрофотосъемки оформляются в виде

стрелок и прямоугольников (полос) длиной 0,6 мм, шириной 0,10-0,15 мм в масштабе
фотографирования.

12.13.7. Запрещается маркировка опознаков в лесу путем вырубки площадок. При

разрешении лесхозов допускается маркировка расчисткой старых вырубок или лесных
полян в форме квадрата со строгим соблюдением установленных правил порубок.

12.13.8. На каждый маркировочный знак составляется специальная карточка, в которой

указывается   местоположение   замаркированной   точки   (название   объекта,   номенклатура
планшета,   номер   точки),   что   замаркировано   (пункт   имеющегося   геодезического
обоснования, проектируемый опознак, ось маршрута, крышка люка и т.д.), абрис, размеры
и   форма   маркировочного   знака,   высота   над   поверхностью   земли   в   см,   материал,
использованный для маркировки; по выполнении аэрофотосъемки проставляется номер
аэрофотоснимка (указывается в карточке).

ПЛАНОВАЯ ПОДГОТОВКА АЭРОФОТОСНИМКОВ

На застроенные территории следует выполнять сплошную плановую подготовку

аэрофотоснимков, имея в виду максимальное использование ранее исполненных
геодезических сетей и закоординированных твердых контуров.

12.14.1. Определение плановых опознаков проектируется в дополнение к имеющимся

на местности пунктам геодезической сети с целью обеспечения необходимым плановым
обоснованием каждой секции фотограмметрической сети.

Проектируемые плановые опознаки должны по возможности совмещаться с реперами

нивелирования.

На участках съемки, протяженность которых в направлении маршрутов

аэрофотосъемки составляет 160-200 см в масштабе создаваемого плана, опорные точки
размещаются по схеме, приведенной на рис.1.

- Зоны поперечного перекрытия аэрофотоснимков

- Точки плановой подготовки

Рис.1

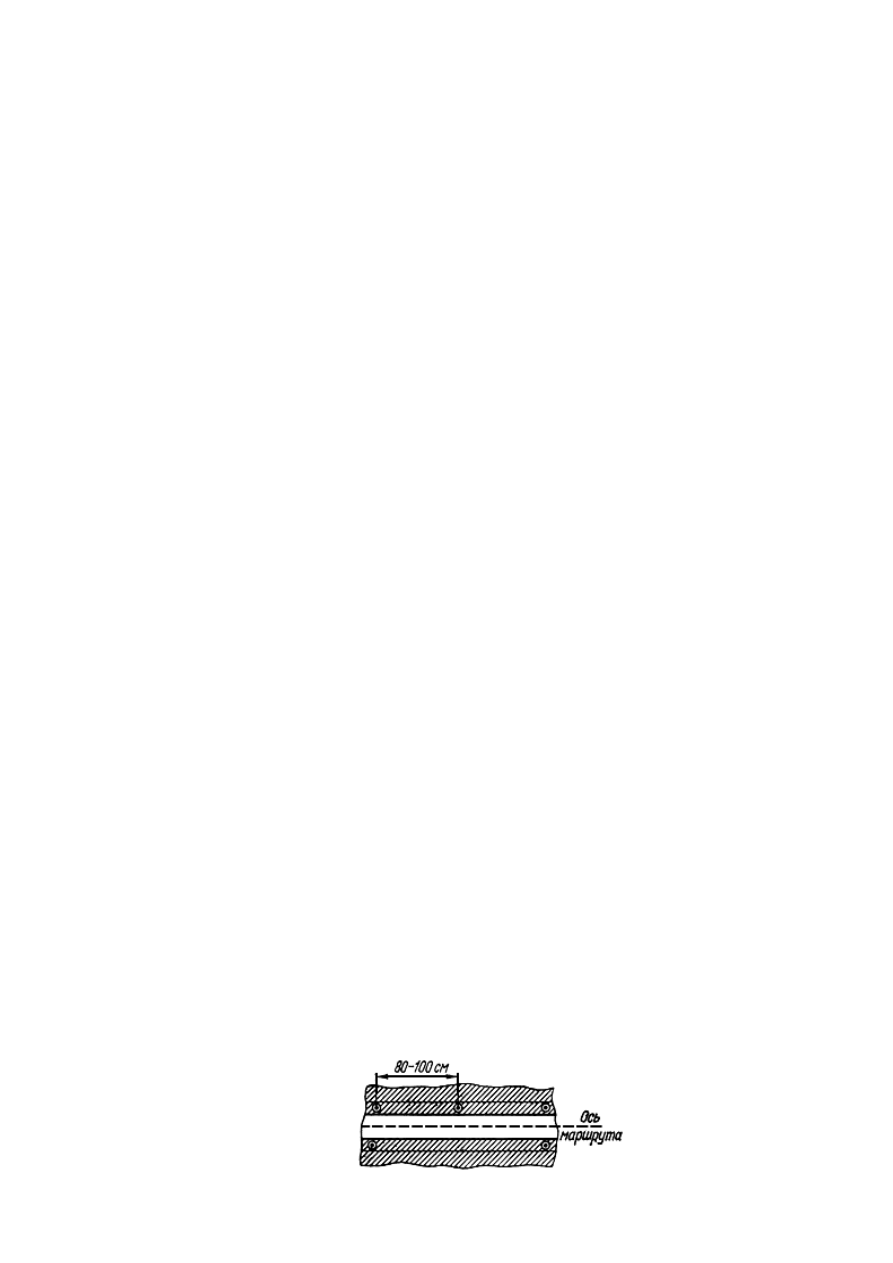

На участках меньшей длины каждая секция обеспечивается на концах парами опорных

точек, расположенных по разные стороны от оси маршрута. Расстояния между опорными
точками в направлении маршрута могут составлять 80-100 см в масштабе плана.

12.14.2. Начало и конец каждого маршрута аэрофотосъемки должны быть обеспечены

двумя плановыми опорными точками, одна из которых должна находиться за границей
участка съемки. Границы, совпадающие с направлением маршрутов аэрофотосъемки,
обеспечиваются дополнительными плановыми точками посередине (через 40-50 см), если
число маршрутов на участке больше трех.

12.14.3. При уравнивании сетей плановой аналитической фототриангуляции по блокам

опорные плановые точки располагаются по периметру и в середине блока по схеме,
приведенной на рис.2.

Рис.2

Количество маршрутов в блоке и стереопар в маршруте зависит от применяемой

программы пространственного фототриангулирования, соотношения масштабов
аэрофотосъемки и плана, конфигурации участка.

По свободным границам участка опорные плановые точки располагаются не реже чем

через 4-5 базисов фотографирования.

Блоки проектируются с таким расчетом, чтобы в их пределах в аэрофотосъемке

отсутствовали физические разрывы, стыки маршрутов и значительные водные
пространства.
