ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 13

Как   правило,   контрольные   вычисления   выполняются   исполнителем   работ   и   его

непосредственным   руководителем.   При   больших   объемах   работ   непосредственно   на
объекте создаются чертежно-вычислительные группы.

11.3.  Математическая   обработка  геодезических  измерений   производится   в принятой

проекции и системе координат и высот. Она содержит следующие виды работ:

составление схемы геодезической сети;

подготовку и анализ координат и высот исходных пунктов с целью установления их

достоверности и точности;

перевод координат исходных пунктов из системы в систему;

проверку   и   обработку   журналов   угловых   и   линейных   измерений,   журналов

нивелирования;

проверку и оформление материалов определения элементов приведения;

составление сводок измеренных направлений и углов, зенитных расстояний;

вычисление длин линий, измеренных светодальномерами или другими приборами;

вычисление угловых, полюсных, линейных, координатных невязок;

составление ведомостей превышений;

вычисление приближенных координат и высот геодезических пунктов;

контроль   вычисления   привязки   стенных   знаков   к   полигонометрическому   ходу   (для

городских работ);

подготовку информации для уравнивания и уравнивание сетей  преимущественно на

ЭВМ;

составление объяснительной записки и отчетной схемы;

систематизацию материалов и подготовку их к сдаче.

Подготовка   данных   для   ввода   в   ЭВМ   производится   с   контролем   двумя   разными

исполнителями.

11.4.   Вычисления   ведутся,   как   правило,   в   уже   установленной   для   данного   объекта

системе координат.

При   выборе   новой   местной   системы   координат   принимаются   трехградусные   зоны

проекции Гаусса и произвольный осевой меридиан, проходящий по центральной части
или вблизи участка с таким расчетом, чтобы поправки за редуцирование линий и углов на
плоскость были в 3 раза меньше погрешности измерений.

На   участках   со   значительными   высотами   допускается   относить   уровенную

поверхность приведения к среднему уровню съемочного объекта.

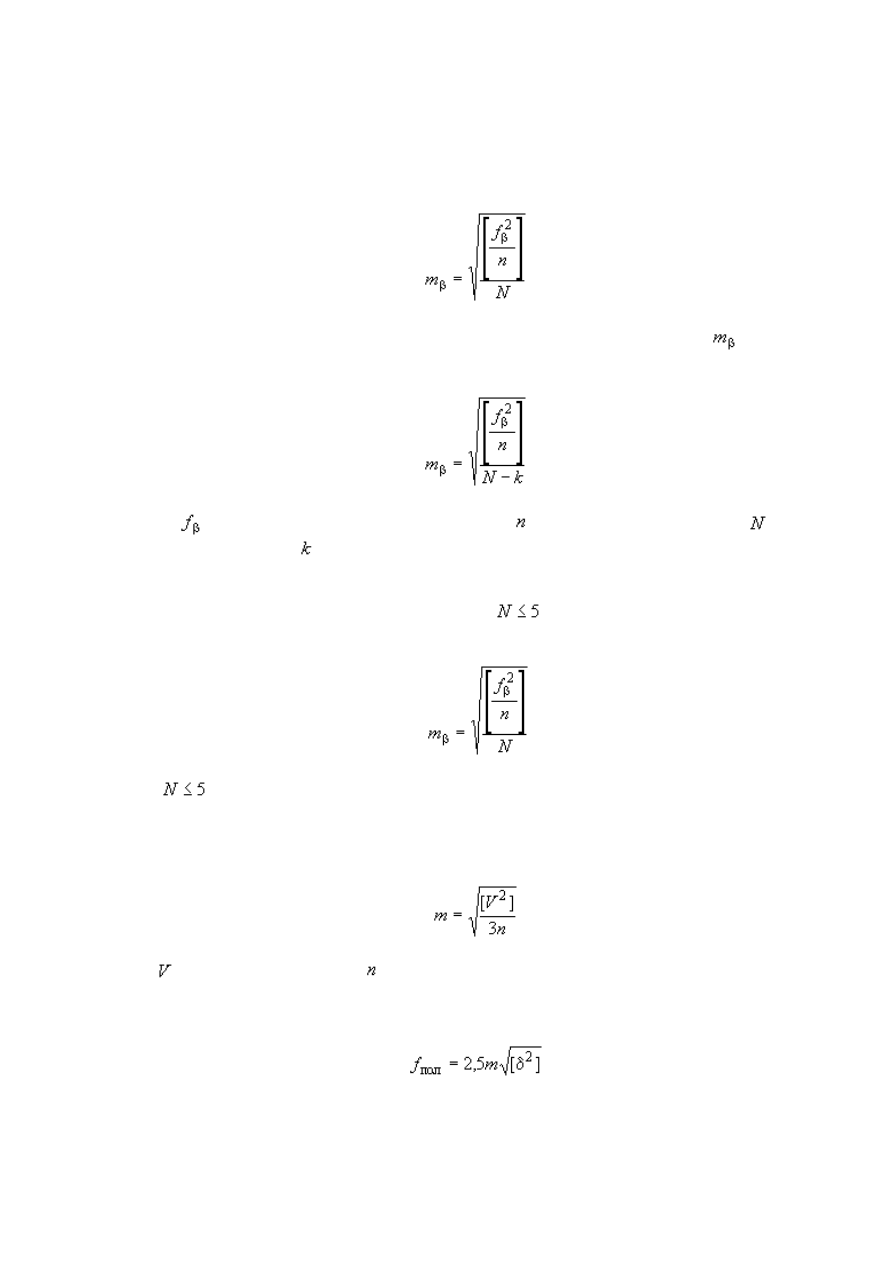

11.5.1.   Средняя   квадратическая   погрешность   измеренного   угла   в   полигонах   и

замкнутых ходах полигонометрии вычисляется по формуле

,

а для сети с узловыми пунктами при отсутствии замкнутых полигонов

 вычисляют

по формуле

,

где

 - угловая невязка в полигоне или ходе;   - число измеренных углов;

 - число

полигонов или ходов;   - число узловых точек.

Примечание.  Окончательную  оценку  точности  угловых измерений  замкнутых  ходов

полигонометрии и полигонов в случаях, когда

 следует производить по материалам

уравнивания, а не по невязкам, так как невязки между собой зависимы и формула


при

 недостаточно эффективна.

11.5.2.   Средняя   квадратическая   погрешность   измеренного   угла   в   триангуляции

вычисляется по формуле

,


где   - невязка треугольника;   - число треугольников в сети.

11.5.3. Свободные члены боковых и полюсных условий не должны превышать

.

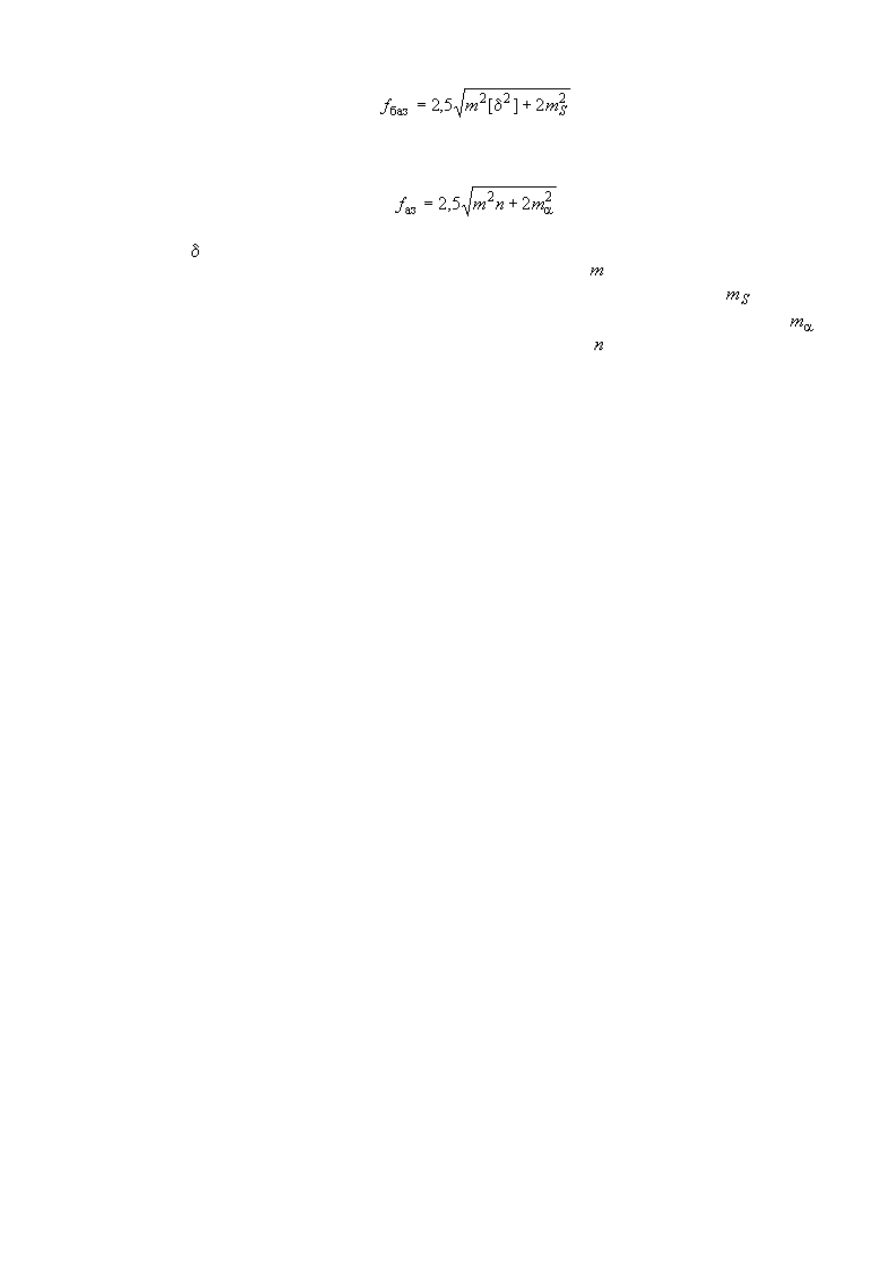

11.5.4   Значения   свободных   членов   базисного   и   азимутального   условий   не   должны

превышать величин, вычисленных по формулам для базисного условия

,


 для азимутального условия



,

где     -   изменения   логарифмов   синусов   связующих   углов   треугольников   при

изменении   этих   углов   на   1"   в   единицах   6-го   знака;

  -   средняя   квадратическая

погрешность измеренного угла для соответствующего класса триангуляции;

 - средние

квадратические погрешности исходных сторон в единицах 6-го знака логарифма;

  -

средние квадратические погрешности исходных азимутов;   - число углов при передаче
азимута или число треугольников.

11.6.   Анализ   исходной   сети   и   подготовка   списка   исходных   координат   и   высот

предшествуют непосредственным вычислениям.

К анализу относятся следующие работы:

проверка совмещения новых и старых центров исходных пунктов по актам закладки и

путем сличения углов, измеренных при привязке новой сети (сведения оформляются в
специальной ведомости);

анализ материалов уравнительных вычислений исходной основы.

При этом особое внимание следует обратить на основу, составленную по различным

геодезическим   работам,   а   также   на   метод   ее   уравнивания.   Наиболее   слабым   следует
считать взаимное положение двух смежных пунктов, координаты которых получены из
несовместного или многоэтапного уравнивания различных геодезических построений как
государственной сети, так и сетей сгущения.

Погрешность стороны в самом слабом месте исходной геодезической сети не должна

превышать:

1:50000 при развитии сети 4 класса;

1:20000 при развитии сети сгущения 1 разряда;

1:10000 при развитии сети сгущения 2 разряда.

11.7.   Для   целей   апробирования   исходной   сети   следует   вычислить   координатные

невязки между всеми исходными пунктами по кратчайшей ходовой линии.

11.8.   Вопросы,   связанные   с   выбором   исходных   пунктов   для   целей   совместного

уравнивания   новой   и   прежней   геодезической   сети,   решаются   в   каждом   случае   на
основании   тщательного   анализа   качества   исходной   сети   и   полного   апробирования
выполненной триангуляции, полигонометрии и нивелирования.

Выбор   исходных   пунктов   для   совместного   уравнивания   не   должен   вызывать   в

последующем дополнительные работы (перечерчивание планов, разбивочные работы по
перенесению проектов в натуру и т.п.).

11.9.   Для   уравнивания   сетей   сгущения   в   местной   системе   следует   все   координаты

исходных пунктов государственной сети преобразовать в местную систему координат с
учетом отнесения их к средней местной уровенной поверхности.

При   преобразовании   координат   пунктов   из   государственной   в   местную   систему

должны быть учтены следующие данные:

долгота осевого меридиана местной системы;

значение координат в местной системе начального пункта;

исходный дирекционный угол и система, в которой он задан;

значение средней местной уровенной поверхности, к которой отнесены измерения.

11.10.   Особенности   методики   уравнивания   геодезических   построений   изложены   в

пп.11.11-11.28.

11.11. Уравнивание геодезических  построений  производится  по методу наименьших

квадратов.

11.12.   В   качестве   исходных   для   уравнивания   геодезического   обоснования

используются уравненные координаты пунктов государственной геодезической сети 1, 2,
3, 4 классов, удовлетворяющие Основным положениям 1954-1961 гг.

При отсутствии уравненных координат пунктов государственной геодезической сети

или   в   случае   ее   деформации   за   нестабильность   исходных   данных   и   приближенное
уравнивание следует произвести местное уравнивание по методу наименьших квадратов
части государственной сети.

Для   передачи   масштаба   и   ориентировки   необходимо,   чтобы   выделенный   участок

содержал в качестве исходных либо два пункта уравненной сети 1-4 классов, либо один
базис и один исходный дирекционный угол неуравненной заполняющей сети 2-4 классов.

Прямоугольные   координаты   исходного   пункта   местной   сети   до   окончательного

уравнивания государственной сети могут быть взяты из ее предварительного уравнивания.

11.13.   Как   правило,   геодезическая   сеть   вставляется   в   жесткий   контур   уравненных

пунктов   государственной   сети   и   пунктов   местной   сети   (например,   городской
триангуляции), ранее участвовавших в совместном уравнивании с государственной сетью.

11.14. В тех случаях, когда по каким-либо причинам совместное уравнивание не было

произведено, следует местную сеть 4 класса уравнять самостоятельно, приняв в качестве
исходных   пункты   уравненной   сети   1-3   классов.   Допускается   при   необходимости
использовать в качестве исходных пункты государственной геодезической сети 4 класса.

При выполнении работы по уравниванию сети, как правило, не допускается разрыв в

сплошности связей (образование "окон") пунктов триангуляции местной сети 4 класса с
исходными пунктами.
